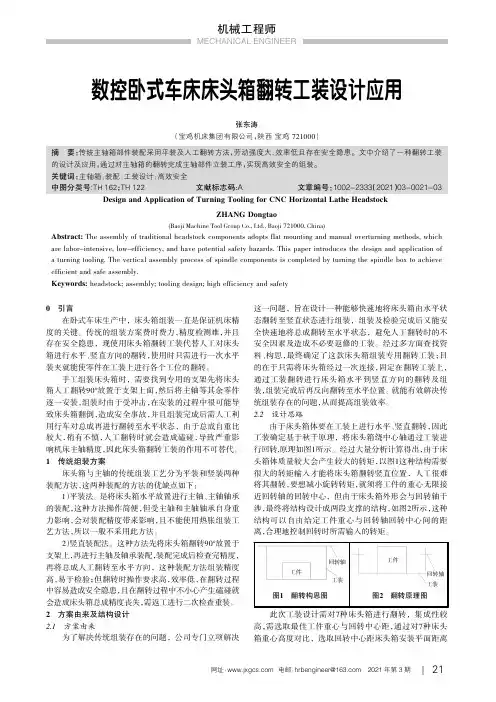

网址： 电邮：*******************2021年第3期数控卧式车床床头箱翻转工装设计应用张东涛（宝鸡机床集团有限公司，陕西宝鸡721000）0引言在卧式车床生产中，床头箱组装一直是保证机床精度的关键。
传统的组装方案费时费力，精度检测难，并且存在安全隐患，现使用床头箱翻转工装代替人工对床头箱进行水平、竖直方向的翻转，使用时只需进行一次水平装夹就能使零件在工装上进行各个工位的翻转。
手工组装床头箱时，需要找到专用的支架先将床头箱人工翻转90°放置于支架上面，然后将主轴等其余零件逐一安装，组装时由于受冲击，在安装的过程中很可能导致床头箱翻倒，造成安全事故，并且组装完成后需人工利用行车对总成再进行翻转至水平状态，由于总成自重比较大，稍有不慎，人工翻转时就会造成磕碰，导致严重影响机床主轴精度，因此床头箱翻转工装的作用不可替代。
1传统组装方案床头箱与主轴的传统组装工艺分为平装和竖装两种装配方法，这两种装配的方法的优缺点如下：1）平装法。
是将床头箱水平放置进行主轴、主轴轴承的装配，这种方法操作简便，但受主轴和主轴轴承自身重力影响，会对装配精度带来影响，且不能使用热胀组装工艺方法，所以一般不采用此方法。
2）竖直装配法。
这种方法先将床头箱翻转90°放置于支架上，再进行主轴及轴承装配，装配完成后检查完精度，再将总成人工翻转至水平方向，这种装配方法组装精度高，易于检验；但翻转时操作要求高，效率低，在翻转过程中容易造成安全隐患，且在翻转过程中不小心产生磕碰就会造成床头箱总成精度丧失，需返工进行二次检查重装。
2方案由来及结构设计2.1方案由来为了解决传统组装存在的问题，公司专门立项解决这一问题，旨在设计一种能够快速地将床头箱由水平状态翻转至竖直状态进行组装，组装及检验完成后又能安全快速地将总成翻转至水平状态，避免人工翻转时的不安全因素及造成不必要返修的工装。
经过多方面查找资料、构思，最终确定了这款床头箱组装专用翻转工装；目的在于只需将床头箱经过一次连接，固定在翻转工装上，通过工装翻转进行床头箱水平到竖直方向的翻转及组装，组装完成后再反向翻转至水平位置。
