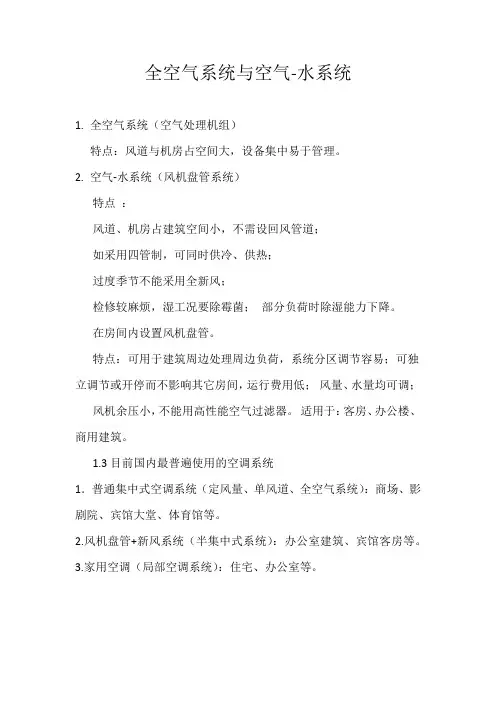

全空气系统与空气水系统

全空气系统与空气-水系统
1.全空气系统（空气处理机组）
特点：风道与机房占空间大，设备集中易于管理。

2.空气-水系统（风机盘管系统）
特点：
风道、机房占建筑空间小，不需设回风管道；
如采用四管制，可同时供冷、供热；
过度季节不能采用全新风；
检修较麻烦，湿工况要除霉菌；部分负荷时除湿能力下降。

在房间内设置风机盘管。

特点：可用于建筑周边处理周边负荷，系统分区调节容易；可独立调节或开停而不影响其它房间，运行费用低；风量、水量均可调；
风机余压小，不能用高性能空气过滤器。

适用于：客房、办公楼、商用建筑。

1.3目前国内最普遍使用的空调系统
1．普通集中式空调系统（定风量、单风道、全空气系统）：商场、影剧院、宾馆大堂、体育馆等。

2.风机盘管+新风系统（半集中式系统）：办公室建筑、宾馆客房等。

3.家用空调（局部空调系统）：住宅、办公室等。

空调系统的分类1.按空气处理设备的集中程度分（1）集中空调系统——所有空气处理设备（风机、过滤器、加热器、冷却器、加湿器、减湿器和制冷机组等）都集中在空调机房内，空气处理后，由风管送到各空调房里。

这种空调系统热源和冷源也是集中的。

它处理空气量大，运行可靠，便于管理和维修，但机房占地面积大。

（2）半集中空调系统——集中在空调机房的空气处理设备，仅处理一部分空气，另外在分散的各空调房间内还有空气处理设备。

它们或对室内空气进行就地处理，或对来自集中处理设备的空气进行补充再处理。

诱导系统、风机盘管系统就是这种半集中式空调系统的典型例子。

（3）局部式空调系统——此系统是将空气处理设备全部分散在空调房间内，因此分散式空调系统又称为分散式空调系统。

通常使用的各种空调器就属于此类。

空调器将空气处理设备、风机、冷、热源等都集中在一个箱体内。

分散式空调只送冷热源，而风在房间内的风机盘管内进行处理。

2、按负担冷热负荷的介质来分（1）全空气系统——这种系统是空调房间的冷热负荷全部由经过处理的空气来承担。

集中式空调系统就是全空气系统。

（2）全水系统——这种系统是空调房间的冷热负荷全部靠水作为冷热介质来承担。

它不能解决房间的通风问题，一般不单独采用。

无新风的风机盘管属于这种全水系统。

（3）空气-水系统——这种系统是空调房间的冷热负荷既靠空气，又靠水来承担。

风机盘管加新风系统就是这种系统。

（4）制冷剂式系统——这种系统空调房间的冷热负荷直接由制冷系统的制冷剂来承担，局部式空调系统就属此类。

3、按空气冷却盘管中不同的冷却介质来分（1）直接蒸发式系统——制冷剂直接在冷却盘管内蒸发，吸取盘管外空气热量。

它适用于空调负荷不大，空调房间比较集中的场合。

（2）间接冷却式系统——制冷剂在专用的蒸发器内蒸发吸热，冷却冷冻水（又称冷媒水），冷冻水由水泵输送到专用的水冷式表面冷却器冷却空气。

它适用于空调负荷较大、房间分散或者自动控制要求较高的场合。

6．第六讲空气调节系统主要内容：系统的分类；送风量确定；新风量确定；空调系统；空气处理设备；运行调节；系统控制与选择。

本讲的内容教较多，不是很容易掌握，比较散，应采用一条主线将各节内容循序渐进的连贯起来。

这条主线就是怎样使空气调节系统达到最佳要求？怎样来达到？有哪些途径？系统的特点和作用？提出问题：什么是空气调节系统？系统有何种作用？建立空气调节系统的意义和目的？系统的节能？优化运行？在每节中一般都设置思考题，本将最后设置三个专题的论文，学生可以任选自己感兴趣的专题撰写论文。

6.1 空气调节系统的分类◆空调系统的组成1、进风部分2、过滤部分3、加热和冷却部分4、加湿和减湿部分5、送风部分6、供水部分7、热回收装置8、热源部分9、冷源部分10、控制、调节装置★按送风参数的数量分类：单参数系统→单风道；双参数系统→双风管、多区系统★按送风量是否恒定分类：定风量系统；变风量系统；★按空气处理设备的集中程度分类：集中式；半集中式；分散式；★按负担室内负荷所用的介质种类分类：全空气；全水；空气-水；冷剂；冷剂-空气；★根据空调系统使用的空气来源分类：封闭式；直流式；混合式；★按房间的控制要求分类：全空气空调系统：热风采暖系统：除尘系统：防火排烟思考研究题空调系统是如何分类的？为什么这样分类？各种类型空调系统的特点与区别？如果综合楼安装空调系统，可以采用什么类型的空调系统?6.2 全空气系统的送风量确定本节主要讨论：* 送入空气的状态及空气量的确定：以计算出的空调冷、热、湿负荷为基础；利用不同的送风和排风状态来消除室内余热余湿；维持空调房间所要求的空气参数。

☆夏季送风状态及送风量确定* 空调房间送风过程；热量平衡式；湿量平衡式。

*《规范》规定的送风温差* 空调房间换气次数* 风口速度：《规范》6.5.9、6.5.11条连接* 送风量必须满足下式：.)4(1000sRwsRcsddMhhQM-=-=∙∙∙送入空气状态变化过程分析* 由热量平衡时与式(4)关系分析，凡是位于R点以下的该过程线上的诸点直到S点，均可作为送风状态点；S点距R点愈近，送风量愈大，反之亦然；送风量小，空气处理设备与输送风道均可减小；设备小，投资减少，且运行费用相对减少；送风温度过低，送风量过小时，会使人感受到冷气流的作用，影响室内温度和湿度分布的均匀性和稳定性。

全空气系统与空气- 水系统1 全空气系统与空气- 水系统的分类1.1全空气系统全空气系统：是指空调房间内的负荷全部由经处理过的空气来负担的空调系统。

在全空气空调系统中，空气的冷却、去湿处理完全集中于空调机房内的空气处理机组来完成；空气的加热可在空调机房内完成，也可在各房间内完成。

1．特点风道与机房占空间大，设备集中易于管理。

2．类型根据不同特征可进行如下分类：⑴按送风参数的数量（风道数）①单参数系统提供一种送风参数（温、湿度）的空气，供一个房间或多个区域应用夏季供冷，冬季供热。

也称单风道系统。

特点：对要求不同负荷变化功率不同的多区系统，不易精确调节；设备简单，初投资少。

②双参数系统提供两种不同参数（温、湿度）的空气，供多个区或房间应用。

双风管系统：分别送出两种不同参数的空气，在各个房间按一定比例混合后送入室内。

多区系统：在机房内根据各区的要求按一定比例将两种不同参数的空气混合后，再由风管送到各个区域或房间。

特点：调节容易，冷热混合损失大，系统复杂，占建筑空间大，初投资大，运行费用高。

欧美使用，我国基本没有发展此种系统。

⑵按送风量是否恒定①定风量系统CAV（Constant Air Volumn）送风量岸最大负荷确定，送风状态按负荷最大房间确定，靠调节再热量控制房间送风参数。

特点：部分负荷时风机与再热能耗大；风量分布控制简单。

②变风量系统VAV（Variabl Air Volumn）送风量根据室内负荷的变化的而变化。

特点：节能，经济合理。

气流组织、新风量的保证、系统静压控制等方面还存在问题。

⑶按所使用空气的来源①全新风系统（又称直流系统）全部采用室外新鲜空气（新风）的系统。

新风经处理后送入室内，消除室内的冷、热负荷后，再排到室外。

特点：经济性差。

可设置热回收设备。

适用于不允许采用回风的场合，如放射性试验室、散发大量有害物的车间等。

②再循环式系统（又称封闭式系统）全部采用再循环空气的系统。

室内空气经处理后，再送回室内消除室内的冷、热负荷。

一、中央空调中央空调是由一台主机通过风道过风或冷热水管接多个末端的方式来控制不同的房间以达到室内空气调节目的的空调。

采用风管送风方式，用一台主机即可控制多个不同房间并且可引入新风，有效改善室内空气的质量，预防空调病的发生二、中央空调的分类1、全空气系统2、空气水系统习惯上称为风机盘管加独立新风系统3、全水系统三、中央空调系统的末端设备中央空调系统的末端设备主要是新风机组、风机盘管、水流控制阀（常称二通阀）和温控开关。

新风机组一般用于公共场所。

由于这些地方人员较多，要用室外的新鲜空气通过机组制冷（制热）后送入室内。

在住宅和客房通常是用风机盘管，它是室内空气的循环通过热交换器达到供冷或供热。

水流控制阀是控制通过新风机组或风机盘管的水量也就是控制冷量（热量）来实现控制温度。

温控开关是电控制开关、控制风机的转速和水流控制阀的启闭程度，也就是控制通过热交换器的空气量和介质水的流量，因为通过热交换器的空气量越大所带走的冷量（热量）也越大四、中央空调系统1.安装内容2、中央空调系统的分类1、中央空调系统中央空调系统设计1、水冷冷水机组空调系统2、风冷冷水机组空调系统水冷冷水机组空调系统的主要设备有：螺杆机组、冷却塔、冷冻水泵、冷却水泵、补水泵、电子水处理仪或全自动软化水处理装置、水过滤器、膨胀水箱、末端装置（空气处理机组、风机盘管等）水冷冷水机空调系统一、制冷主机的选择1、根据建筑的空调面积和房间功能进行空调冷负荷计算2、统计建筑空调总冷负荷3、大部分建筑需要考虑房间的同时使用率，一般建筑的同时使用率为70-80%，特殊情况需根据建筑功能和使用情况确定。

4、制冷机冷负荷为建筑空调总冷负荷与同时使用率的乘积。

根据计算的制冷机冷负荷即可选择制冷主机。

二、水泵的选择1、水泵的主要形式卧式离心泵和立式离心泵2、水泵型号含义如SLS 200-250其中SLS指SLS单级单吸立式离心泵200指泵进出口公称直径250指叶轮名义直径3、水泵选择的步骤第一步：水泵流量的确定1、冷却水流量：一般按照产品样本提供数值选取，或按照如下公司进行计算，公式中的Q为制冷机制冷量 L(立方/h)=【Q(KW)/（4.5-5）℃*1.163】*（1.15-1.2）2、冷冻水流量：在没有考虑同时使用率的情况下选定的机组，可根据产品提供的数值选用或根据如下公司进行计算。

（2016届）毕业论文（设计）题目：温州市财富假日酒店空调系统设计*名：**学院：建筑工程学院专业：建筑环境与设备工程班级：建环122学号：************指导教师：***导师学科：暖通空调导师职称：教授教务处制年月日诚信声明我声明，所呈交的论文（设计）是本人在老师指导下进行的研究工作及取得的研究成果。

据我查证，除了文中特别加以标注和致谢的地方外，论文（设计）中不包含其他人已经发表或撰写过的研究成果，也不包含为获得＿＿＿或其他教育机构的学位或证书而使用过的材料。

我承诺，论文（设计）中的所有内容均真实、可信。

论文（设计）作者签名：签名日期：年月日授权声明学校有权保留送交论文（设计）的原件，允许论文（设计）被查阅和借阅，学校可以公布论文（设计）的全部或部分内容，可以影印、缩印或其他复制手段保存论文（设计），学校必须严格按照授权对论文（设计）进行处理，不得超越授权对论文（设计）进行任意处置。

论文（设计）作者签名：签名日期：年月日摘要：本设计为温州市财富假日酒店空调系统设计，拟为之设计合理的空调通风系统，为室内人员提供良好的室内环境。

该酒店位于温州市，地上十二层，地下一层，集餐饮、娱乐与住宿为一体，该建筑中，一层主要为大堂，二三层为商业用途，其功能涉及商场、超市、营业厅及餐厅；四至十二层为客房。

根据本建筑的功能特点，对于大堂、餐厅等大空间采用全空气系统，客房等较小的空间就用风机盘管侧送风+独立新风系统。

本次设计中将通过综合各空调方案的优缺点及适用场合，按照实际工程中所给的要求、技术参数及有关规范对中央空调系统进行设计，设计中详细介绍了冷负荷、气流组织的校核及风管、水管水力计算，冷水机组、空气处理机组和末端装置的选型及地下室防排烟设计，最后本设计还对相应的消声、减振作了简明的介绍。

关键字：空调系统；冷负荷计算；全空气系统；Abstract：The project is designing for the air-conditioning system in the WenZhou Fortune International Holiday Hotel.I intend to design a suitable air-conditioning ventilation system for it and provide a comfortable indoor environment for the indoor people.The hotel locates in WenZhou,the twelfth aerial layers and ground floor combine with catering services,amusement and accommodation.In this building,the first floor is the principal hall,the second and the fifth are for business purpose,including shopping mall,supermarket,business hall and restaurants,the forth twelfth floor are the guest rooms.According to the functional feature of this building,the principal hall,restaurants and other large space apply the all-air system,and the small space like guest room will apply the primary air fan-coil system and independent central ventilation system.This design will consider the advantages and disadvantages of every air-conditioning case and the suitable occasions,according to the given requirement,technical parameters and relating standards to make the central air-conditioning system.The design introduce specifically the cooling load,the calculation of the air distribution,wind hose,water pipe and hydraulic power,the model selection of the water chilling unit,the air handling unit and the air terminal device,the design of air exhausting in the building basement.At last,the design also make a brief introduction to the corresponding noise elimination and damping.Keyword：air-conditioning system.The calculation of the cooling load.All-air system.目录引言 (1)1.设计原始资料 (2)1.1工程概况 (2)1.2土建资料 (2)1.3气象参数 (3)1.4室内设计参数 (3)2. 空调负荷计算 (4)2.1房间冷负荷与湿负荷的构成 (4)2.2冷负荷计算 (4)2.3冷负荷汇总 (5)3. 空调系统的确定 (10)3.1空调系统的确定原则 (10)3.2空调系统方案 (10)3.3空调方案的选择 (12)3.4空调水系统 (12)3.5气流组织方案 (14)4. 设备选型计算 (15)4.1空调冷源设备的选型 (15)4.2风量冷量的确定 (18)4.3空气处理机组的选型 (21)4.4新风机组的选型 (21)4.5风机盘管的选型 (22)5. 气流组织计算 (22)5.1散流器选型和气流组织计算 (22)5.2喷口送风气流组织计算 (24)5.3侧面送风气流组织计算 (24)6. 水力计算 (25)6.1水力计算方法确定 (25)6.2风管水力计算 (26)6.3水管水力计算 (27)6.4冷凝水管的确定 (29)6.5冷水水泵的选型计算 (30)7.地下室防排烟设计 (34)7.1防火分区和防烟分区 (34)7.2地下室排风（烟）量计算 (35)7.2.1送排风量的确定 (35)7.2.2走廊排烟量的确定 (36)7.3排风（烟）机选型 (36)8. 消声、减振与保温设计 (37)8.1 消声与隔声设计 (37)8.2 减振设计 (37)8.3 保温设计 (38)致谢 (39)参考文献 (40)引言暖通空调的目的是保证有一个舒适的室内环境，主要是对空气进行冷却处理，过滤增大空气湿度，是对室内的空气湿度、温度进行调节，使人们感到舒适。
