2.全空气集中式空调

全空气系统与空气-水系统
1.全空气系统（空气处理机组）
特点：风道与机房占空间大，设备集中易于管理。

2.空气-水系统（风机盘管系统）
特点：
风道、机房占建筑空间小，不需设回风管道；
如采用四管制，可同时供冷、供热；
过度季节不能采用全新风；
检修较麻烦，湿工况要除霉菌；部分负荷时除湿能力下降。

在房间内设置风机盘管。

特点：可用于建筑周边处理周边负荷，系统分区调节容易；可独立调节或开停而不影响其它房间，运行费用低；风量、水量均可调；
风机余压小，不能用高性能空气过滤器。

适用于：客房、办公楼、商用建筑。

1.3目前国内最普遍使用的空调系统
1．普通集中式空调系统（定风量、单风道、全空气系统）：商场、影剧院、宾馆大堂、体育馆等。

2.风机盘管+新风系统（半集中式系统）：办公室建筑、宾馆客房等。

3.家用空调（局部空调系统）：住宅、办公室等。

一、全空气系统(集中式)所谓全空气系统是指集中将空气处理后再通过输送系统送到使用侧，室内的空调负荷全部由处理过的空气承担。

其系统示意图如下：即：空调主机提供冷热源给空调机组，空调机组对空气集中进行处理，经送风管道输送到各处，通过出风口出风。

空调机组可根据客户的要求实现空气的混合、过滤、升温、降温、除湿、加湿、降噪、热回收等功能，形式分为卧式、立式及吊顶式三种，实际应用中，根据对空气处理要求的不同，会选择不同形式的空调机组。

二、水—空气系统(半集中式) 由处理过的空气和水共同承担室内的空调负荷。

具体做法可以将空调机组的风管与盘管风机的送风管或回风箱相连接，将处理过的空气经盘管送风管送出，由处理过的空气和处理过的水共同承担室内的空调负荷。

前者称为集中式空调系统，后者称为半集中式空调系统。

二、集中式空调系统与半集中式空调系统差异1、适用范围有所不同集中式空调系统（即全空气系统）一般用于房间面积大，热湿负荷变化类似，新风量变化大及对温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、厂房、超市等。

半集中式空调系统一般用于多层多室层高较低、热湿负荷不一致，各室空气不要串通及要求调节风量的场所，如宾馆、酒店、写字楼等。

2、集中式与半集中式空调系统比较集中式空调系统由于是全部用空气来负担室内负荷，则存在以下几个方面的问题：1) 空调机组每台有额定的制冷量与送风参数等，视使用场所的大小要配置多台空调机组，价格较贵；2) 空调机组放置在室外，需要修建机房，且机房面积较大，层高较高，增加初期投资；3) 系统需单独设置送风管及回风管，系统复杂，风管截面积大，主风管与支风管布置困难，且风管造价昂贵；4) 全部采用风管送风，与室内装修吊顶相冲突，不易满足；5) 支风管和风口较多时，不易均衡调节风量，对于热湿负荷不一致或室内参数不同的房间，不经济；6) 部分房间不需空调时，整个空调系统仍须运行，不经济；7) 设备与风管的安装工作量大，周期长；8) 空调房间之间有风管连通，使各房间互相污染。

空调系统分类及原理令狐采学一幢建筑的空调系统通常包括以下设备及其附件：冷、热源设备——提供空调用冷、热源；冷、热介质输送设备及管道——把冷、热介质输送到使用场所；空气处理设备及输送设备及管道——对空气进行处理并运送至需空气调节的房间；温、湿度等参数的控制设备及元器件。

根据以上设备的情况，可对空调系统进行一系列的分类。

一、按照处理空气所采用的冷、热介质来分类㈠央空调系统通过冷、热源设备提供满足要求的冷、热水并由水泵输送至各个空气处理设备中与空气进行交换后，把处理后的空气送至空气调节房间。

简单的说，中央空调系统就是冷热源集中处理空调调节系统。

㈡散式系统实际上已经不是空调设计中“系统”的概念，它是把冷热源设备、空气处理及起输送设备组合一体，直接设于空气调节房间内。

其典型的例子就是直接蒸发式空调机组，如分体式空调机。

㈢他空调系统既有中央空调的某些特点，又有分散式空调的某些特点，变冷媒流量空调系统和水源热泵系统等。

二、按冷、热介质的到达位置来分类这里所提到的冷、热源介质，是指为空气处理所提供的冷、热源的种类而不包括被处理的空气本身。

㈠全空气系统冷、热介质不进入被空调房间而只进入空调机房，被空气调节房间的冷、热量全部由经过处理的冷、热空气负担，被空气调节房间内只有风道存在。

典型的例子是目前所常见的确一、二次回风空调系统。

㈡气-水系统空气与作为冷、热介质的水同时送进被空气调节房间，空气解决房间的通风换气或提供满足房间最小卫生要求的新风量，水则通过房间内的小型空气处理设备而承担房间的冷、热量及湿负荷。

（三）接蒸发式系统利用冷媒直接与空气进行一次热交换，将使得在输送同样冷（热）量至同一地点时所用的能耗更少一些。

其作用范围比中央空调系统小的多。

空调系统分类一．中央空调概念空气调节，简称空调，就是把经过一定处理后的空气，以一定的方式送入室内，使室内空气的温度、湿度、清洁度和流动速度等控制在适当的范围内以满足生活舒适和生产工艺需要的一种专门技术。

空调系统的分类1.按空气处理设备的集中程度分（1）集中空调系统——所有空气处理设备（风机、过滤器、加热器、冷却器、加湿器、减湿器和制冷机组等）都集中在空调机房内，空气处理后，由风管送到各空调房里。

这种空调系统热源和冷源也是集中的。

它处理空气量大，运行可靠，便于管理和维修，但机房占地面积大。

（2）半集中空调系统——集中在空调机房的空气处理设备，仅处理一部分空气，另外在分散的各空调房间内还有空气处理设备。

它们或对室内空气进行就地处理，或对来自集中处理设备的空气进行补充再处理。

诱导系统、风机盘管系统就是这种半集中式空调系统的典型例子。

（3）局部式空调系统——此系统是将空气处理设备全部分散在空调房间内，因此分散式空调系统又称为分散式空调系统。

通常使用的各种空调器就属于此类。

空调器将空气处理设备、风机、冷、热源等都集中在一个箱体内。

分散式空调只送冷热源，而风在房间内的风机盘管内进行处理。

2、按负担冷热负荷的介质来分（1）全空气系统——这种系统是空调房间的冷热负荷全部由经过处理的空气来承担。

集中式空调系统就是全空气系统。

（2）全水系统——这种系统是空调房间的冷热负荷全部靠水作为冷热介质来承担。

它不能解决房间的通风问题，一般不单独采用。

无新风的风机盘管属于这种全水系统。

（3）空气-水系统——这种系统是空调房间的冷热负荷既靠空气，又靠水来承担。

风机盘管加新风系统就是这种系统。

（4）制冷剂式系统——这种系统空调房间的冷热负荷直接由制冷系统的制冷剂来承担，局部式空调系统就属此类。

3、按空气冷却盘管中不同的冷却介质来分（1）直接蒸发式系统——制冷剂直接在冷却盘管内蒸发，吸取盘管外空气热量。

它适用于空调负荷不大，空调房间比较集中的场合。

（2）间接冷却式系统——制冷剂在专用的蒸发器内蒸发吸热，冷却冷冻水（又称冷媒水），冷冻水由水泵输送到专用的水冷式表面冷却器冷却空气。

它适用于空调负荷较大、房间分散或者自动控制要求较高的场合。

一、全空气系统(集中式)所谓全空气系统是指集中将空气处理后再通过输送系统送到使用侧，室内的空调负荷全部由处理过的空气承担。

其系统示意图如下：即：空调主机提供冷热源给空调机组，空调机组对空气集中进行处理，经送风管道输送到各处，通过出风口出风。

空调机组可根据客户的要求实现空气的混合、过滤、升温、降温、除湿、加湿、降噪、热回收等功能，形式分为卧式、立式及吊顶式三种，实际应用中，根据对空气处理要求的不同，会选择不同形式的空调机组。

二、水—空气系统(半集中式)由处理过的空气和水共同承担室内的空调负荷。

具体做法可以将空调机组的风管与盘管风机的送风管或回风箱相连接，将处理过的空气经盘管送风管送出，由处理过的空气和处理过的水共同承担室内的空调负荷。

前者称为集中式空调系统，后者称为半集中式空调系统。

二、集中式空调系统与半集中式空调系统差异1、适用范围有所不同集中式空调系统（即全空气系统）一般用于房间面积大，热湿负荷变化类似，新风量变化大及对温湿度、洁净度等要求严格的场所，如体育馆、影剧院、会展中心、厂房、超市等。

半集中式空调系统一般用于多层多室层高较低、热湿负荷不一致，各室空气不要串通及要求调节风量的场所，如宾馆、酒店、写字楼等。

2、集中式与半集中式空调系统比较集中式空调系统由于是全部用空气来负担室内负荷，则存在以下几个方面的问题：1)空调机组每台有额定的制冷量与送风参数等，视使用场所的大小要配置多台空调机组，价格较贵；2)空调机组放置在室外，需要修建机房，且机房面积较大，层高较高，增加初期投资；3)系统需单独设置送风管及回风管，系统复杂，风管截面积大，主风管与支风管布置困难，且风管造价昂贵；4)全部采用风管送风，与室内装修吊顶相冲突，不易满足；5)支风管和风口较多时，不易均衡调节风量，对于热湿负荷不一致或室内参数不同的房间，不经济；6)部分房间不需空调时，整个空调系统仍须运行，不经济；7)设备与风管的安装工作量大，周期长；8)空调房间之间有风管连通，使各房间互相污染。

波形金属网格平板形金属网格 50
500
(a)
500 (b)
平面图
剖面图
(c)
初效过图 滤4-1器1 初示效过意滤器图
(a)金属网格滤网；(b)过滤器外形；(c)过滤器安装方式
6 组合式空调箱
空调箱是集中设置各种空气处理设备的一 个专用小室或箱体。
组合式空调箱是把各种空气处理设备、风 机、消声装置、能量回收等分别做成箱式 的单元，按空气处理过程的需要进行选择 和组合成的空调器。
1、集中式空调系统： 将各种空气处理设备及风机都集中设在一
个专用的空调机房里，以便于集中管理。 空气经集中处理后，再用风管分送给各个
空调房间。
集中式空调系统需要集中的冷热源、管路 输配系统及末端设备，通常具有美观、高 效、高品质的特点，但初投资和运行费用 也通常较高。目前被广泛采用。
如全空气系统，需要集中的冷热源，冷热 水由管路输送到各个空气处理装置，空气 的加热、冷却集中在空气处理装置中处理 后，由风道输送到各个房间。
二 风机盘管系统
1 风机盘管机组 由风机、表面式热交换器（盘管）、过滤
器组成。
风机盘管结构
卧式风机盘管
立式风机盘管
风机盘管构造示意图
2 风机盘管空调系统新风引入方式
①新风由新风机组独立送入房间
①新风由新风机组独立送入房间③由墙洞引入 Nhomakorabea接送入房 间
④由墙洞引入经风 机盘管处理后送入 房间
如使用组合式、柜式空调箱的空调系统。
2、全水系统
指空调房间的热湿负荷全靠水作为冷热介 质来承担。由于水的比热比空气大得多， 所以在相同条件下只需较小的水量，从而 使管道所占用的空间减少许多。但仅靠水 来消除余热余湿，不能解决房间的通风换 气问题。因而该方法通常不单独使用。

全空气空调系统介绍
空调系统
空气调节就是对某一房间或空间内的温度、湿度、洁净度和空气
流速等参数进行调节和控制，并提供足够量的新鲜空气，来满足生产 工艺或人体舒适的要求。空气调节简称空调。
完整的空调系统应由空气处理设备、输送设备，冷热源及控制、
调节系统这四部分组成。 空调系统安装 在建筑工程中，按照空调工程施工图，完成冷热源、空气处理设 备、风管、风口及附件、仪表和其它设施的安装，并满足施工安装质 量要求的工作过程。
系统较复杂，初投资较高，主要适用于新建的智能化办公大楼。
（四）地板送风空调系统
地板送风空调系统是下送风空调的一种形式，主要应用在
现代办公楼及计算机机房等场合。
这些建筑随着商务和信息化的发展，常要求设置架空地板， 以满足电力、语音与数据通信等电缆布线的需要。 地板送风是利用地板下的这一空间作为空调送风的输配手 段，使室内气流自下而上，达到改善个人热环境和室内空气空调Βιβλιοθήκη 间空调房间 送风排风
回风
空调机房
新风
冷(热)源
三、全空气系统的形式
（一）一次回风式系统
新 风 量 确 定 原 则
在大多数实际工程中，有时按照以上方法计算出的新风量过小，不足总风量的10%。
为了确保室内卫生和安全，此时也应按照送风量10%的最少新风量计算。
（二）二次回风式系统
二 次 回 风 系 统 即 是 把 回 风分成两个部分，第一部 分与新风直接混合后经盘 管进行冷、热处理，第二 部分则与经过处理后的空 气进行二次混合。
品质的目的。
四、全空气系统的特点 （一）优点
空调设备集中设置在专用空调机房里，管理维修方便，消 声防振容易； 可根据季节变化调节空调系统的新风量，节约运行费用； 使用寿命长，初投资和运行费比较小。

空调技术承德石油高等专科学校全空气空调系统设计案例商场车厢会议室候车室剧场分析这些建筑的特点？1空间大、人员密集、使用时间集中……对空气环境的要求？2负荷大（冷热量大）、新风量要求大……对空调系统的要求？3送风量大（包括新风）、基本同时使用、运行调节要求一致、能耗大……集中式空调系统——全空气空调什么是“全空气空调系统”送风管使用房间使用房间送风口使用房间回风管冷热源集中供应空调机回风口特点优点：空调设备大多集中设置在专门的空调机房里，管理维修较方便。

消声防振比较容易。

机房可占用较差的建筑面积或吊顶内。

可根据季节变化集中调节空调系统的新风量，节约运行费用。

使用寿命长，初投资和运行费较低。

特点缺点：输送的风量大，风道又粗又长，因此，占用建筑空间较多，施工安装工作量大工期长。

一个空调系统只能处理一种送风状态的空气。

当各房间的热湿负荷变化规律差别较大时，不能分室调节。

当有的房间不需要空调时，仍然要开启整个空调系统造成能量浪费。

集中式空调系统特点分析柜式吊装空调机组散流器回风口1234适用场合空调系统的服务面积大或多层、多室而热湿负荷1变化情况类似；2新风量需求大；3室内温度、湿度、洁净度、噪声、振动等要求严格；如：商场、影剧院、写字楼、多功能厅、手术室、洁净厂房等。

如何设计一套全空气的空调系统？案例：为如图所示多功能厅设计全空气中央空调系统。

如何设计一套全空气的空调系统？案例：为如图所示多功能厅设计全空气中央空调系统。

原始资料用途地理位置多功能厅（会议室）北京市外围护结构热工参数人均面积指标 2.5m2/人照明功率11W/m2怎么做？全空气空调系统设计步骤1.确定室内外空气参数2.计算多功能厅冷、热、湿负荷3.计算房间送风量4.计算房间新风量5.计算冷热量6.选择设备7.布置风口8.布置管道9.绘工程图风管平面图多功能厅空调平面图A-A 剖面B-B 剖面多功能厅空调剖面图工程名称图名多功能厅空调剖面图比例图号00031:1001、变风量空调箱BEPX18,风量18000m3/h ，冷量150KW ，余压400Pa ，电机功率4.4KW2、微穿孔板消声器1250×5003、铝合金方形散流器240×240，共24只轴测图小结全空气空调是一种常用的中央空调形式，需了解全空气空调系统的特点和适用场合，掌握系统设计步骤和方法。

（二）夏季
4、露点送风一次回风系统
四﹒ 一、二次回风系统的特点及选择
一次回风系统的特点
特点：一次回风系统处理流程简单，操作管理方便； 但是，一次回风系统用再热器来解决夏季送风 温度受限制的问题，不节能。
适应范围：对于舒适性空调、空调精度要求不高的系 统，若直接使用 “机器露点”状态作送风状 态，采用最大温差送风，则可免去再热，减 少制冷系统负荷。
ε
W
C
N
由三部分组成： 室内冷负荷（沿热湿比线ε）
Δt0
Q1 = G（hN - ho）
（kW）
O
新风冷风负荷 Q2 = GW（hW - hN）
（kW）
为了减少送风温差的再热负荷
Q3 = G（ho - hL）
（kW）
90% 100%
L' L
h-d图上的表示
二﹒ 一次回风系统
（二）夏季
ε
W
3、空气处理设备所需的热量 空调设备夏季处理空气的冷量
1、系统的划分原则
⑴室内设计参数及热湿比相同或相近的房间宜划分为一个系统； ⑵房间朝向、层次和位置相同或相近的房间宜划分为一个系统； ⑶工作班次和运行时间相同的房间宜划分为一个系统； ⑷空气洁净度和噪声级别要求一致的或产生有害物种类一致的 房间宜划分为一个系统。
——回风与室外新风在喷水室（或表面空气冷却器）前混合
（一）使用回风的意义及新风量的确定
与室外新风相比，室内回风的空气状态总是更接 近送风状态，因此，在进行空气处理的空气中混入一 定量的回风，可以减少夏季和冬季所需的冷量和热量， 达到节能的目的。
二﹒ 一次回风系统
（二）夏季 1、系统及焓湿图
W C N
四﹒ 一、二次回风系统的特点及选择

《空气调节用制冷技术》试题及其参考答案1、一般情况下，油分离器安装在冷凝器与过滤器之间地输液管道上。

（х）2、全封闭式压缩机的干燥温度部超过200 oC。

（х）3、制冷剂在充灌前必须经过干燥脱水处理后方科使用。

（∨）4、中央空调送风系统选用通风机为轴流式风机。

（х）5、鼠笼型三相异步电动机控制正反转地方法式将绕组进行y-Δ转换。

（х）6、对于一次回风式空调系统地定露点恒温恒湿控制，夏季为冷却减湿过程，典型控制方法为：露点温度控制系统、二次加热控制系统和室温控制系统地有机结合。

（∨）7、修理制冷和空调设备时，为了保护螺栓，尽量使用活络扳手和管钳子拧螺栓。

（Х）8、两根相同管径地紫铜管队焊时，最好采用圆柱形扩口。

（∨）9、在故障分析过程中，最大限度地说明排除故障隐患地方法。

（∨）0、材料经济核算时，主要考虑成本地高低。

（x ）1、能测量温度、压力、流量、流速和压差地传感器属于热工量传感器。

（∨）。

2、不论何种工质地制冷循环都可以在任意地压-焓图上作出图表。

（Ⅹ）3、防潮层设置在保温层地内外侧都可。

（Ⅹ）4、制冷压缩机地产冷量计算地依据是已知实际输气量及单位容积制冷量。

（∨）5、冷凝器冷却水流量与冷凝器热负荷成反比。

（Ⅹ）6、冷凝器喘热面积F计算地依据是Qk、K、Δt。

（∨）7、毛细管与膨胀阀统称节流元件，它把以蒸发器流出地高压制冷剂液体减压，节流后，供给冷凝器。

（Ⅹ）8、对空气进行减湿降温处理后温度下降，含湿量不变，焓值上升，相对湿度下降。

（Ⅹ）9、工作监护制度是保证人身安全及操作正确地主要措施，监护人员地安全技术等级与操作人员同级。

（Ⅹ）0、溴化锂吸收式制冷机地熔晶管可以防止结晶故障地发生。

（Ⅹ）1、氟里昂制冷剂具有溶解油润滑脂的能力，因此在液态氟里昂制冷剂中溶解油润滑油，同样在润滑油中也溶有氟。

（∨）2、房间空调器交流变频电机是三相交流同步电机。

（Ⅹ）3、闭式冷却循环水系统地管路不与大气相通，故冷却温度由周围空气地湿球温度决定。

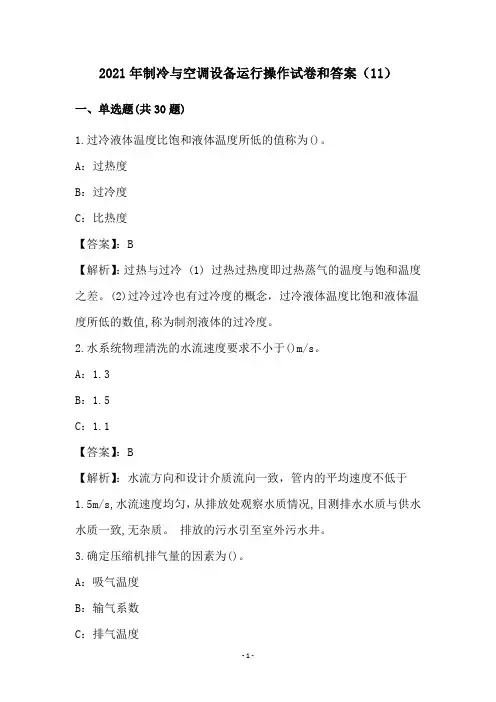

2021年制冷与空调设备运行操作试卷和答案（11）一、单选题(共30题)1.过冷液体温度比饱和液体温度所低的值称为()。

A：过热度B：过冷度C：比热度【答案】：B【解析】：过热与过冷 (1) 过热过热度即过热蒸气的温度与饱和温度之差。

(2)过冷过冷也有过冷度的概念，过冷液体温度比饱和液体温度所低的数值,称为制剂液体的过冷度。

2.水系统物理清洗的水流速度要求不小于()m/s。

A：1.3B：1.5C：1.1【答案】：B【解析】：水流方向和设计介质流向一致，管内的平均速度不低于1.5m/s,水流速度均匀，从排放处观察水质情况,目测排水水质与供水水质一致,无杂质。

排放的污水引至室外污水井。

3.确定压缩机排气量的因素为()。

A：吸气温度B：输气系数C：排气温度【解析】：输气系数也称容积效率，是换算到吸入状态时的实际排气量与理论排气量之比。

输气系数表示压缩机转子齿间容积利用的程度，是衡量机器设计制造优劣的重要指标。

活塞式制冷压缩机的实际输汽量小于它的理论输汽量,两者之比称为压缩机的输汽系数。

4.制冷剂钢瓶不得靠近热源,距明火不少于()m。

A：1B：10C：5【答案】：B【解析】：5.对于没有保温层底制冷设备及管道底外壁,按照规范应涂有不同颜色的漆,例如铸铁阀门的阀体所涂的颜色是()。

A：黑色B：银灰C：天蓝【答案】：A【解析】：6.安全生产方面具有最高法律效力的法律是()。

A：《劳动法》B：《安全生产法》C：《宪法》【解析】：《宪法》在安全生产法律体系框架中具有最高的法律位阶。

宪法中关于“加强劳动保护，改善劳动条件”是安全生产方面最高法律效力的规定。

7.制冷设备运行车间应避免设置()装置。

A：高温和加热B：电气和电器C：维修和检测【答案】：A【解析】：制冷设备运行车间应避免设置高温和加热装置。

8.氨系统开机后,应缓慢打开吸气阀,其目的是防止压缩机()。

A：排气压力过高B：吸气压力过高C：液击【答案】：C【解析】：液击是指制冷剂因未能或未充分吸热蒸发，制冷剂液体或湿蒸汽被压缩机吸入到压缩机内的情况，叫液击。

制冷与空调设备运行操作模拟考试1、【判断题】安全技术交底除口头交底外,还必须有书面交底记录。

（√）2、【判断题】集中式空调系统也称为全空气系统。

（√）3、【判断题】能测量温度、压力、流量、流速和压差地传感器属于热工量传感器。

（√）4、【判断题】乙二醇液体虽略带毒性,但无危害。

（√）5、【判断题】开关箱与用电设备之间,在保证安全的情况下可实行“一闸多机”和一台漏电保护器同时保护几台设备的做法。

（×）6、【判断题】水的蒸发温度(即沸点)随压力的降低而降低。

（√）7、【判断题】单位物质温度每升高或降低1度所吸收或放出的热量称之为比热或比热容。

（√）8、【判断题】意外伤害保险采用自愿投保形式。

（×）9、【判断题】储存制冷剂的钢瓶必须根据制冷剂的类别涂以不同的颜色,R12瓶为白色,R134a为绿色,R717为黄色。

（×）10、【判断题】兆欧表是一种专门用来测量电动机绕组、变压器绕组以及电缆等电器设备绝缘性的一种专用仪表。

（√）11、【判断题】法律的效力高于法规和规章。

（√）12、【判断题】制冷系统的冷却介质是不能中断的,否则会造成积热,工质温度与系统压力骤增,引起爆炸。

（√）13、【判断题】一般情况下,油分离器安装在冷凝器与过滤器之间地输液管道上。

（×）14、【判断题】直燃型溴化锂吸收式机组的燃油泵的电动机功率应与油泵的额定功率一样大。

（×）15、【判断题】离心式制冷剂组的喘振是无法避免的。

（×）16、【判断题】改用制冷剂无须改换润滑油。

（×）17、【判断题】交接班中如发现存在问题,一般问题应由接班人进行处理,交班人完成交接班后就能离开。

（×）18、【判断题】压力表上的读数就是工质的实际压力。

（×）19、【判断题】氨制冷系统充氨试验时应利用系统的真空度分段进行。

（√）20、【判断题】压力表、温度计、电磁阀、调节阀、安全阀灯均应定期进行检查试验,一般每年校验一次。

全空气系统是指室内负荷全部由经过处理的空气来负担的空调系统。

此种系统所需空气量多，因而风道断面尺寸较大。

集中式空调系统一般属于此类系统
全空气空调系统和风机盘管加新风系统的区别
1、全空气式空调系统
空调房间的室内热湿负荷全部由经过处理的空气来承担的空调系统称为全空气式空调系统。

它利用空调装置送出风调节室内空气的温度、湿度。

由于空气的比热小，用于吸收室内余热、余湿的空气需求量大，所以这种系统要求的风道截面积大，占用建筑物面积较多。

2 、全水式空调系统
全部由经过处理的水负担室内热湿负荷的系统称为全水式系统。

它是利用空调主机处理后的冷（温）水送往空调房间的风机盘管中对房间的温度、湿度进行处理。

由于水的比热及密度比空气大，所以全水式系统的体积较全空气式系统小，能够节省建筑物空间，但它不能解决房间通风换气的问题。

3、空气—水式系统（风机盘管加新风系统）
由经过处理的空气和水共同负担室内热湿负荷的系统称为空气—水式空调系统。

典型装置是风机盘管加新风系统。

它既可解决全水式系统无法通风换气的困难，又可克服全空气系统要求风道截面积大占用空间多的缺点。

4、制冷剂式系统
直接以制冷剂作为吸收房间空气热湿负荷的介质，这类系统称为制冷剂系统。

它利用直接蒸发的制冷剂吸热来达到调节室内温度、湿度的目的。

冷却水
吸收冷凝器的热量可以用水和空气，如果用空气则称为风冷式 （制冷量小），如果用水则称为水冷式（制冷量大）。
水冷活塞式冷水机组
水冷螺杆式冷水机组
风冷活塞式冷水机组
水冷离心式冷水机组
水冷式冷水机组通常设置在地下室或单独建筑中。 风冷式冷水机组通常设置在建筑物屋面或室外地面。
2.吸收式制冷原理
属于液体气化制冷方法：制冷剂气化吸热达 到对外制冷的目的
（一）冷水机组
组
天然冷源
成
及 空调冷源
工
作
原
人工冷源
理
价廉、节能
深层水
溴化锂直燃式
吸收式机组
水
溴化锂蒸汽式
活塞式
冷
压缩式机组
离心式
风 冷
式
螺杆式
式
1、蒸汽压缩式制冷的基本原理 冷冻水
冷冻水
冷水 机组
低压液态 膨胀阀
蒸发器
低压气态 压缩机
高压液态 制冷剂
冷凝器 高压气态
冷却水
冷却塔
全空气系统通 过蒸发器的介 质通常是水， 产生冷冻水或 冷媒水。（称 冷水机组）
空气处理 设备
排至排水系统
（三）冷却水系统
空调冷却水系统是水冷式制冷冷源机组和冷却塔之间 循环管道、水泵、仪表及附件。
冷却回水
冷却供水
冷源
冷却塔
冷却塔分横流式和逆流式两种类型。
（四）空气处理设备
空调机房内的设备 主要为组合式空调 机组
吊顶式空调机组
冷冻水出水
凝结水
冷冻水进水
接
旁白：组
送
合式空调
制冷剂在吸收剂中不同温度下具有不同溶解 度。
（二） 冷冻水系统（含冷凝水系统）

全空气系统与空气-水系统1 全空气系统与空气-水系统的分类1.1 全空气系统全空气系统：是指空调房间内的负荷全部由经处理过的空气来负担的空调系统。

在全空气空调系统中，空气的冷却、去湿处理完全集中于空调机房内的空气处理机组来完成；空气的加热可在空调机房内完成，也可在各房间内完成。

1．特点风道与机房占空间大，设备集中易于管理。

2．类型根据不同特征可进行如下分类：⑴按送风参数的数量（风道数）①单参数系统提供一种送风参数(温、湿度) 的空气，供一个房间或多个区域应用。

夏季供冷，冬季供热。

也称单风道系统。

特点：对要求不同负荷变化功率不同的多区系统，不易精确调节；设备简单，初投资少。

②双参数系统提供两种不同参数(温、湿度)的空气，供多个区或房间应用。

双风管系统：分别送出两种不同参数的空气，在各个房间按一定比例混合后送入室内。

多区系统：在机房内根据各区的要求按一定比例将两种不同参数的空气混合后，再由风管送到各个区域或房间。

特点：调节容易，冷热混合损失大，系统复杂，占建筑空间大，初投资大，运行费用高。

欧美使用，我国基本没有发展此种系统。

⑵按送风量是否恒定①定风量系统CAV(Constant Air Volumn)送风量岸最大负荷确定，送风状态按负荷最大房间确定，靠调节再热量控制房间送风参数。

特点：部分负荷时风机与再热能耗大；风量分布控制简单。

②变风量系统VAV(Variabl Air Volumn)送风量根据室内负荷的变化的而变化。

特点：节能，经济合理。

气流组织、新风量的保证、系统静压控制等方面还存在问题。

⑶按所使用空气的来源①全新风系统(又称直流系统)全部采用室外新鲜空气(新风)的系统。

新风经处理后送入室内，消除室内的冷、热负荷后，再排到室外。

特点：经济性差。

可设置热回收设备。

适用于不允许采用回风的场合，如放射性试验室、散发大量有害物的车间等。

②再循环式系统(又称封闭式系统)全部采用再循环空气的系统。

室内空气经处理后，再送回室内消除室内的冷、热负荷。

空气调节的概念与分类1.空气调节的概念空气调节(简称为空调)，是指对某一房间和空间内的温度、湿度、空气流动速度和洁净度(简称为“四度”)等进行调节与控制，并提供足够量的新鲜空气，为人们的生活提供一个舒适的室内环境或为生产提供所要求的空间环境。

2.空调系统的分类空调系统的分类方法为以下几种方式。

1)按空调设备的设置情况分类(1)集中式空调系统：集中式空调系统是将各种空气处理设备秽机都集中设置在一个专用的机房里，对空气进行集中处理，然后由送风系统将处理好的空气送至各个空调房间中去。

(2)半集中式空调系统：除有集中的空气处理室外，在各空调房间内还设有二次处理设备，对来自集中处理室的空气进一步补充处理。

(3)全分散式空调系统：把空气处理设备、风机、自动控制系统及冷、热源等统统组装在一起的空调机组，直接放在空调房间内就地处理空气的一种局部空气调节方式。

2）按负担室内负荷所用的介质种类分类(1)全空气系统：空调房间内的热、湿负荷全部由经过处理的空气来承担的空调系统。

(2)全水系统：空调房间内热、湿负荷全靠水作为冷热介质来承担的空调系统。

(3)空气-水系统：空调房间内热、湿负荷由经过处理的空气和水共同承担的空调系统。

(4)制冷剂系统：依靠制冷系统蒸发器中的氟利昂来直接吸收房间热、湿负荷的空调系统。

3.典型的空调系统比较典型的空调系统为集中式(全空气)空调系统、半集中式(空气-水)系统、及分散式空调系统。

1）集中式空调系统集中式空调系统将空气集中处理后由风机将其输送到各个房间，亦可称作全空气空调系统，如下图所示，一般适用于商场、候车(机)大厅等大空间的地方。

空气集中处理设备称为空调机组。

分段组装式空调机组2)半集中式空调系统半集中式空调系统除了设有集中的空调机房外，还设有分散在各个房间里的二次设备(又称为末端设备)来承担一部分热湿负荷，一般是由空气和水共同承担室内热湿负荷，分为诱导器系统和风机盘管系统两类，这种系统除了向室内送入经处理的空气外，还在室内设有以水做介质的末端设备对室内空气进行冷却或加热。

1.建筑内部给水系统的组成部分。

建筑内部给水系统的组成包括引入管、水表节点、给水管网、配水龙头或生产用水设备、给水附件、升压和贮水设备、消防和其他设备。

2.归纳室内给水管道布置的原则。

原则：①满足良好的水力条件，经济合理原则②确保供水的安全性，即安全原则③保护管道不被损坏的原则④实用原则，即不影响生产安全和建筑使用功能方面的要求⑤便于安装，检修的原则3.建筑内部给水系统所需水压由哪几部分组成？建筑内部给水系统所需水压如何估算？所需水压的组成有：①引入管起点至最不利配水点垂直高度的压力H1②引入管起点至最不利配水点的给水管路水头损失H2③水流经水表时的水头损失H3④最不利配水点的龙头或用水设备所需的流出水头H44.低层建筑内部给水方式有哪些，其适用范围和特点。

①直接给水方式。

适用于室外管网压力，水量在一天的时间内均能满足室内用水需要时。

特点：系统简单，安装维护方便，但供水的安全程度受室外供水管制约②单设水箱的给水方式。

适用于室外给水管网水量能满足室内要求，但每天水压周期性不足的情况。

特点：供水可靠，系统简单，投资省，节能，无需设管理人员，充分利用室外给水管网水压，但增加了建筑物荷载，易产生水质二次污染。

③单设水泵的给水方式。

适用于室外给水管网水压经常不足时。

特点：高效节能，设备占地面积较小，减少了结构负荷，避免的水质二次污染，但噪音较大④设水泵、水箱的联合供水方式，适用于室外管网化或经常水压供水不足，且室内水用水又不很均匀的情况。

特点：投资较大，安装和维修都比较复杂。

⑤气压给水设备的给水方式。

适用于室外给水管网水压不能满足建筑物内的水管网所需水压室内用水不均匀不宜设高位水箱的建筑。

特点：供水可靠,但水泵效率低，耗能多，无水箱。

5.说说建筑内部给水系统水力计算的内容和步骤。

计算内容：绘制水管道平面布置图和轴测图，各管段管径和给水系统所需的压力。

步骤①根据平面图和初步确定的给水方式，绘制给水管道系统平面布置图及轴测图。
