注塑机的参数设置

「干货」注塑机实战篇：手把手教你如何设置注塑机合模参数当注塑机安装完，模具也安装完毕后，为了保证模具平稳流畅、同时也保护模具和定位准确，我们要设置和调试注塑机的合模参数，已保证注塑机在合模方面能正常有效的运行。

首先，我们先来了解一下合模的顺序，合模的顺序分为：快速合模，中速合模，低压保护，高压合模。

接下来，我们来详细说下注塑机合模参数的设置，供大家参考和使用。

一.开始合模1、开始合模压力:初设置值参考为25,当这个压力过小而导致速度过慢的时候,可尝试增加速度,此压力过小,使得速度无法提高至需要的时候速度每次加+5尝试,注意,该压力设置较大的时候,会使动模板瞬间加高压改变静止状态变运动,至使动模板孔与拉杆产生巨大的摩擦力,久之加快了机器动模板孔与拉杆的磨损,影响到动模板运动的平稳性与精密度的下降,可能影响到个别对合模机构的精密要求较高模具的生产。

2、开始合模速度:看实际,不过要注意动作不宜过快,该速度要与下一段合模动作具有连贯性的运动,而不是出现明显的停顿动作切换,最好是速度设置高,压力设置低,由压力控制速度。

二．低压合模由低压低速推动模具,由需要安全保护的距离开始至模具完全闭合终止1.低压合模速度：低压合模的速度要慢，因为过快的速度，就算设置了低压，由于惯性运动，仍然会有巨大的撞击破坏力。

等到意外出现的时候，而进入合模动作,在有效的低压慢度的合模保护参数条件之下,大大减小撞击的损伤。

其实可以这个速度为几十,然后不动它,再把压力开始调得很低比如5进行测试,以压力控制速度,再一步步加压至适合的合模保护速度。

2、低压合模压力：可以先把速度调得很高,压力调得很低例如5进行合模测试,因为压力低,就算速度设置很大,失去压力的支持,合模速度也不会很快的,以压力控制速度,在5的基础上,一点点往上加至理想的合模保护速度,以最低的压力合模。

3、低压合模开始位置:（上一段合模终止位置）这个要根据模具大小与结构而设置大小差异较大的数值,一般为模具闭合前的5-20厘米之间,这个位置大家看着办。

注塑机：如何调试注塑工艺参数(温度、压力、速度、位置)温度的测量和控制在注塑中是十分重要的。

虽然进行这些测量是相对地简单，但多数注塑机都没有足够的温度采点或线路。

在多数注塑机上，温度是由热电偶感应的。

一个热电偶基本上由两条不同的电线尾部相接而组成的。

如果一端比另一端热，将产生一个微小的电讯；越是加热，讯号越强。

温度的控制热电偶也广泛应用作温度控制系统的感应器。

在控制仪器上，设定需要的温度，而感应器的显示将与设定点上产生的温度相比较。

在这最简单的系统中，当温度到达设定点时，就会关闭，温度下降后电源又重新开启。

这种系统称为开闭控制，因为它不是开就是关。

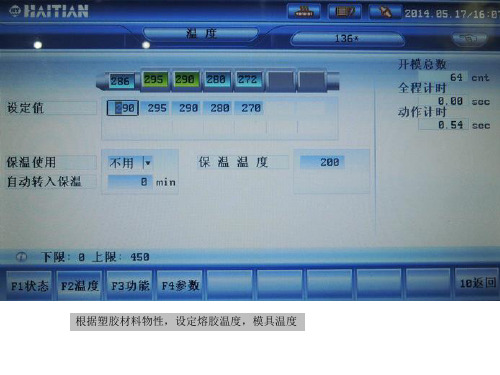

熔胶温度熔胶温度是很重要的，所用的射料缸温度只是指导性。

熔胶温度可在射嘴处量度或使用空气喷射法来量度。

射料缸的温度设定取决于熔胶温度、螺杆转速、背压、射料量和注塑周期。

您如果没有加工某一特定级别塑料的经验，请从最低的设定开始。

为了便于控制，射料缸分了区，但不是所有都设定为相同温度。

如果运作时间长或在高温下操作，请将第一区的温度设定为较低的数值，这将防止塑料过早熔化和分流。

注塑开始前，确保液压油、料斗封闭器、模具和射料缸都处于正确温度下。

注塑压力这是引起塑料流动的压力，可以用在射嘴或液压线上的传感器来测量。

它没有固定的数值，而模具填充越困难，注塑压力也增大，注塑线压力和注塑压力是有直接关系。

第一阶段压力和第二阶段压力在注塑周期的填充阶段中，可能需要采用高射压，以维持注塑速度于要求水平。

模具经填充后便不再需要高压力。

不过在注塑一些半结晶性热塑性塑料（如PA及POM）时，由于压力骤变，会使结构恶化，所以有时无须使用次阶段压力。

锁模压力为了对抗注射压力，必须使用锁模压力，不要自动地选择可供使用的最大数值，而要考虑投影面积，计算一个适合的数值。

注塑件的投影面积，是从锁模力的应用方向看到的最大面积。

对大多数注塑情况来说，它约为每平方英寸2吨，或每平方米31兆牛顿。

教你任何设置注塑机合模参数一,开始合模:1、开始合模压力:初设置值参考为25,当此压力过小而导致速度过慢时,可尝试增加速度,此压力过小,而使速度无法提高至需要时速度每次加+5尝试,注意,该压力设置较大时,会使动模板瞬间加高压改变静止状态变运动,至使动模板孔与拉杆产生巨大的摩擦力,久之加快了机器动模板孔与拉杆的磨损,影响到动模板运动的平稳性与精密度的下降,可能影响到个别对合模机构的精密要求较高模具的生产。

2、开始合模速度:看实际,不过要注意动作不宜过快,该速度要与下一段合模动作具有连贯性的运动,而不是出现明显的停顿动作切换,最好是速度设置高,压力设置低,由压力控制速度。

二,低压合模:由低压低速推动模具,由需要安全保护的距离开始至模具完全闭合终止1、低压合模速度：看实际,速度要慢,过快的速度,就算有设置了低压,惯性运动仍然有巨大的撞击破坏力。

滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,而进入合模动作,在有效的低压慢度的合模保护参数条件之下,大大减小撞击的损伤。

其实可以这个速度为几十,然后不动它,再把压力开始调得很低比如5进行测试,以压力控制速度,再一步步加压至适合的合模保护速度。

2、低压合模压力：可以先把速度调得很高,压力调得很低例如5进行合模测试,因为压力低,就算速度设置很大,失去压力的支持,合模速度也不会很快的,以压力控制速度,在5的基础上,一点点往上加至理想的合模保护速度,以最低的压力合模。

3、低压合模开始位置:（即上一段合模终止位置）这个要根据模具大小与结构而设置大小差异较大的数值,一般为模具闭合前的5-20厘米之间,这个位置大家看着办。

很多人就是设置模具合得太近,就才开始用低压,应该提前得到低压保护的距离受到上一段较大压力速度冲击合模,滑快位置偏移、顶针断出、、、、等出现意外硬障碍物时,快猛撞击,这时低压保护无效,来迟了,(重点核心)、、、、4、低压合模终止位置（即高压锁模开始位置）：此参数为模具刚好刚完全闭合的位置,即动模板前进已经到尽头停止了,调试时先调好低压压力和速度,再将位置设置为0,关门手动合模测试得出一个低压合模完全闭合位置数值,比如这个数值是2.2,这个数值的大小受电子尺设置调整、调模松紧、合模压力大小影响,并且这个数值会受到机器精度和模具表面细小杂物的影响等原因影响,每次合模可能会有小小变动,所以要将终止位置设置稍大一点点比如加0.2设置为2.4(参考加0.1-0.3),以最低的位置,精确保护模具,如果不把低压合模测试获得的位置数值设置大一点点的话,直接就用2.2,可能经常会出现低压合模位置大于2.2,低压位置结束不了而无法转到高压锁模。

注塑成型机的各项参数设定步骤1、参数设定前需确认及预备设定参数⑴确认材料干燥、模温及加热筒温度是否被正确设定并达到可加工状态。

⑵检查开闭模及顶出的动作和距离设定。

⑶射出压力（P1）设定在最大值的60％。

⑷保持压力（PH）设定在最大值的30％。

⑸射出速度（V1）设定在最大值的40％。

⑹螺杆转速（VS）设定在约60RPM。

⑺背压（PB）设定在约10kg/cm2。

⑻松退约设定在3mm。

⑼保压切换的位置设定在螺杆直径的30％。

例如φ100mm的螺杆，则设定30mm。

⑽计量行程比计算值稍短设定。

⑾射出总时间稍短，冷却时间稍长设定。

2、手动运转参数修正⑴闭锁模具（确认高压的上升），射出座前进。

⑵以手动射出直到螺杆完全停止，并注意停止位置。

⑶螺杆旋退进料。

⑷待冷却后开模取出成型品。

⑸重复⑴~⑷的步骤，螺杆最终停止在螺杆直径的10％~20％的位置，而且成型品无短射、毛边及白化，或开裂等现象。

3、半自动运转参数的修正⑴计量行程的修正[计量终点] 将射出压力提高到99％，并把保压暂调为0，将计量终点S0向前调到发生短射，再向后调至发生毛边，以其中间点为选择位置。

⑵出速度的修正把PH回复到原水准，将射出速度上下调整，找出发生短射及毛边的个别速度，以其中间点为适宜速度[本阶段亦可进入以多段速度对应外观问题的参数设定]。

⑶保持压力的修正上下调整保持压力，找出发生表面凹陷及毛边的个别压力，以其中间点为选择保压。

⑷保压时间[或射出时间]的修正逐步延长保持时间，直至成型品重量明显稳定为明适选择。

⑸冷却时间的修正逐步调降冷却时间，并确认下列情况可以满足：1、成型品被顶出、夹出、修整、包装不会白化、凸裂或变形。

2、模温能平衡稳定。

肉厚4mm以上制品冷却时间的简易算法：①理论冷却时间=S（1+2S）…….模温60度以下。

②理论冷却时间=1.3S(1+2S)…….模具60度以上[S表示成型品的最大肉厚]。

⑹塑化参数的修正①确认背压是否需要调整；②调整螺杆转速，使计量时间稍短于冷却时间；③确认计量时间是否稳定，可尝试调整加热圈温度的梯度。

注塑机低压锁模设置流程一、低压保护时间设置为2秒。

（若低压保护时间太短，则低压还没走完，注塑机就报警了）二、第一段慢：从开模最大行程走10~20毫米，可设压力30,速度25。

三、第二段快：模具中间无任何障碍的地方，可加快速度，可设压力40,速度40o四、第三段慢：靠近斜导柱或导柱或滑块10毫米时放慢速度，可设压力35,速度30o五、第四段更慢：开合模距离为产品厚度加10毫米时开始进入低压。

1•可设压力为O,速度为5,观察动模到哪个位置。

如果速度为5,动模和定模无法接触在一起，则每次提高5的速度，速度逐步增加至10/15/20/25/30,直至动模和定模接触在一起。

观察此时动模的位置，如果此时动模的位置为l∙9mm,则连续手动三次开模和关模，看位置是否稳定，若稳定，则将低压转高压的位置设为2.0mm o2.一般情况下，国产注塑机低压转高压的位置为2~3mm,进口机小于Imm o 但某些组装注塑机，因为位置不准，低压转高压位置可能出现大于100mm 的情况。

六、设置高压压力和速度，可设压力为50,速度为25o不断提高压力,每次提高5,看模具是否起高压。

七、设置注塑机合模参数，观察模具是否起高压的方法：(1)注塑机屏幕显示"慢速锁模-快速锁模-低压锁模-高压锁模-锁模停止"，若出现"锁模停止"则表示正确起高压了。

(2)注塑机屏幕陆续在"慢速-快速-低压-高压"亮灯，特别是经过高压时亮灯然后又快速熄灭。

(3)注塑机的系统压力表快速增加到5~IOMPa,又快速回落至O o(4)模具中间放一张纸，看注塑机是否报警(发出警报声)，动模是否快速和定模分开。

(5)观察注塑机的机绞是否伸直。

如果起高压的时候，机绞一定是伸直的。

(6)某些注塑机，起高压的时候，动模位置是为0的。

(7)正确起高压的时候，合模的声音比较特殊，嗒的一声。

八、不同品牌的注塑机，开合模速度完全不一样。

注塑机的参数设置一、注塑成型前准备：1．所用树脂的特性1）干燥条件：干燥温度和干燥时间2）成型温度范围：玻璃化转变温度；熔融温度（粘流温度）；热变形温度；分解温度3）模温：无定型聚合物；结晶型聚合物。

树脂的流动性。

模具的复杂程度；结晶速度快慢。

4）流动性：树脂的牌号2．所用模具的结构特点1）模具型腔的薄厚，即成型制品的薄厚，流动阻力；模具流长比（离进胶口最远距离与制品壁厚之比）2）是否容易脱模3．模具的安装1）确定模具的定模、动模，以及上下2）确定顶杆的位置和数量是否合适3）对角拧紧固定螺钉4．清洗机筒1）用热稳定性好的材料清洗2）前后两种树脂熔融温度不同，用温度高的那种的熔融温度下限进行清洗机筒。

二、注塑成型加工参数的设定1、先设定机筒和喷嘴各段温度1）根据物料性质确定加工温度范围：高于熔融温度（或粘流温度），低于分解温度；2）还要考虑物料的流动性，由树脂的熔体流动速率（MFR）确定：对于流动性差、高粘度，且黏度对温度敏感的材料，如PC,PMMA,PA66等，温度取较高；3）与模具结构有关：复杂难充型的模具，温度取较高4）对热敏性材料（PVC、POM等），温度必须严格控制低于其热分解温度，原则上能流动条件下，尽可能低温。

2、设定开关模参数开、合模原则上遵从慢快慢、快慢慢的顺序，即开模一慢（慢）；开模快速（快）；开模二慢（慢）；关模快速（快）（可分快1、快2）；关模低压（慢）；关模高压（慢）；压力速度终止位置快关模快速低压或中压，20-50 快速，50-80 总行程的70-80%，20慢关模低压低压，15-30 低速，15-25 3-5慢关模高压高压，100- 低速，15-30慢开模一慢中或高压，80- 低速，20-35 行程较短，10-20快开模快速中压，40-60 高速，50-80 总行程的70-80%，200慢开模二慢低压，20-30 低速，10-30 较短，230注：以上数值仅表达变化趋势（仅参考），不是一定这个范围，要根据实际注塑机的速度快慢调节。

注塑机工艺参数及其调整The manuscript was revised on the evening of 2021注塑机注塑工艺参数及其调整一、注塑过程可以简单的表示如下：上一周期完了——闭模——填充——保压——回胶——冷却——开模——脱模——开始下一周期在填充保压降段，模腔压力随时间推移而上升，填充满型腔之后压力将保持在一个相对静态的状态，以补充由于收缩而产生的胶量不足，另外此压力可以防止由于注射的降低而产生的胶体倒流现象，这就是保压阶段，保压完了之后模腔压力逐渐下降，并随时间推移理论上可以降到零，但实际并不为零，所以脱模之后制品内部内存内应力，因而有的产品需经过后处理，清除残存应力。

所谓应力，就是来傅高子链或者链段自由运动的力，即弯曲变形，应力开裂，缩孔等。

二、注塑过程的主要参数1、注塑胶料温度，熔体温度对熔体的流动性能起主要作用，由于塑胶没有具体的熔点，所谓熔点是一个熔融状态下的温度段，塑胶分子链的结构与组成不同，因而对其流动性的影响也不同，刚性分子链受温度影响较明显，如PC、PPS等，而柔性分子链如：PA、PP、PE等流动性通过改变温度并不明显，所以应根据不同的材料来调校合理的注塑温度。

2、注塑速度是熔体在炮筒内（亦为螺杆的推进速度）的速度（MM/S）注射速度决定产品外观、尺寸、收缩性，流动状况分布等，一般为先慢——快——后慢，即先用一个较的速度是熔体更过主流道，分流道，进浇口，以达到平衡射胶的目的，然后快速充模方式填充满整个模腔，再以较慢速度补充收缩和逆流引起的胶料不足现象，直到浇口冻结，这样可以克服烧焦，气纹，缩水等品质不良产生。

3、注塑压力是熔体克服前进所需的阻力，直接影响产品的尺寸，重量和变形等，不同的塑胶产品所需注塑压力不同，对于象PA、PP等材料，增加压力会使其流动性显着改善，注射压力大小决定产品的密度，即外观光泽性。

4、模具温度，有些塑胶料由于结晶化温度高，结晶速度慢，需要较高模温，有些由于控制尺寸和变形，或者脱模的需要，要较高的温度或较低温度，如PC一般要求60度以上，而PPS为了达到较好的外观和改善流动性，模温有时需要160度以上，因而模具温度对改善产品的外观、变形、尺寸，胶模方面有不可抵估的作用。

注塑机PID参数设置指南
启动PID参数自整定程序，可自动计算PID参数，自整定成功率95%，少数自整定不成功系统可按以下方法调PID参数。

P参数设置
如不能肯定比例调节系数P应为多少，请把P参数先设置大些（如30%），以避免开机出现超调和振荡，运行后视响应情况再逐步调小，以加强比例作用效果，提高系统响应快速性，以既能快速响应，又不出现超调或振荡为最佳。

I参数设置
如不能肯定积分时间参数I应为多少，请先把I参数设置大些（如1800秒），(I> 3600时，积分作用去除)系统投运后先把P参数调好，尔后再把I参数逐步往小调，观察系统响应，以系统能快速消除静差进入稳态，而不出现超调振荡为最佳。

D参数设置
如不能肯定微分时间参数D应为多少，请先把D参数设置为O，即去除微分作用，系统投运后先调好P参数和I参数，P、I确定后,再逐步增加D参数,加微分作用，以改善系统响应快速性，以系统不出现振荡为最佳，（多数系统可不加微分作用）。
