《遥感技术应用》幻灯片PPT

《遥感技术应用》幻灯片PPT
位置、波长间隔的大小。
多光谱遥感、高光谱遥感、超光谱遥感之间的区别， 本质上就是光谱分辨率在数量级上的不同。
黑白全色航片、彩色相片、多光谱影像、高光谱影 像，光谱分辨率越来越高。
光谱分辨率的提高，有利于提高遥感应用分析的效 果；但并不是简单的波段数量越多越好。
光学遥感技术的开展-光谱分辨率不断提高
时间分辨率是关于遥感影像间隔时间的一项性能指 标。
遥感探测器按一定的时间周期重复采集数据，这种 重复周期是由卫星的轨道高度、轨道倾角、运行周期、 轨道间隔、偏移系数等参数所决定。这种重复观测的 最小时间间隔就称为时间分辨率。
采用适宜时间分辨率的数据，是成功进展遥感变化 检测的关键问题之一。
空间分辨率与光谱分辨率之间的关系
〔1〕根据卫星轨道参数〔包括位置、姿态、轨道及扫 描特征〕校正影像，为提高精度有时需要参加DEM。这 种情况不需要GCP，一般利用卫星数据自带的一个参数 文件完成纠正。在低分辨率的遥感影像上，GCP的选择 比较困难，可以考虑采用这种方式。 〔2〕利用几何校正模型〔如多项式〕+GCP的方式。 一般中分辨率的遥感数据〔如TM影像〕可以考虑采用这 种方式，但具体情况下还需考虑地形的影响。 〔3〕利用轨道参数+地面控制点+DEM进展纠正，即 进展正射纠正，这种方式精度最高，但对信息的需求也 最多，适合高分辨率的遥感数据的纠正。 说明：第二种情况是练习的重点。
Panchromatic
Hyperspectral
Multispectral
主要通过形状〔空间 信息〕识别地物
Color Photography
加强型的颜色感知
主要通过光谱 信息识别地物
增加了颜色的感知
2. 空间分辨率〔Spatial Resolution〕

遥感技术及其应用ppt课件

遥感技术及其应用ppt课件

此课件下载可自行编辑修改，供参考！ 感谢您的支持，我们努力做得更好！
32
此课件下载可自行编辑修改，此课件供参考！ 部分内容来源于网络，如有侵权请与我联系删除！感谢你的观看！
可编辑课件PPT
11
假彩色：底片为非可见光波段相片，由人工根 据需要添加颜色合成，与天然实物色彩不同。
相同颜色的油漆在遥感相 片中的差异
可编辑课件PPT
国产 韩国 水泥
合资 12
标准假彩色：草、树和庄稼覆盖地区通常为 红色，而水是蓝黑色或深蓝色的，城市、村庄等 人工建筑为灰白色或浅蓝色。
红色
植被
灰白色 浅蓝色
人工建筑
深蓝色 蓝黑色
可编辑课件PPT
水文要素
13
2、遥感技术系统与遥感类型
（1）遥感技术系统的组成
由遥感平台、传感器、信息传输接收装置、数字或图像 处理设备以及相关技术等组成。
最 关 键 装 置
可编辑课件PPT
14
2.遥感技术的类型
可编辑课件PPT
15
航
天 >80 千 米
平
航台
遥感与洪涝灾害
1998年夏秋，长江流域发生了罕见的大洪水，洞庭湖
及荆江地区受灾比较严重。国家利用飞机和卫星对该地
区进行了遥感监控，获得了大量的遥感影像图，通过计
算机处理后制成了淹没地区分布图，图中淹没地区和分
布及各部分的范围一目了然。而且，在计算机中可对淹
没面积按各种要求进行快可编速辑课、件准PPT确无误的统计。
（1）概念
遥感（ Remote sensing简称RS）就是遥远 的感知,指借助对电磁波敏感的仪器，在不与 探测目标接触的情况下，记录目标物对电磁波 的辐射、反射、散射等信息，揭示目标物的特 征、性质及其变化的综合探测技术。

遥感技术及其应用 (共28张PPT)

遥感技术及其应用 (共28张PPT)

•
17、一个人即使已登上顶峰，也仍要 自强不 息。202 1/8/82 021/8/8 2021/8 /82021 /8/8
谢谢观赏
You made my day!
我们，还在路上……
工作流程
地物反射或辐 射电磁波
地面站对信息 进行处理、判 读、校正、分 析
传感器获取电磁波， 并以影像胶片或数据 磁带记录下来
传感器传输信息
制作专题地图，供用户应用
组成
任务二 :运用遥感技术
通过遥感对某山区的实时观测，获得了这样一幅图像。
(1)波长在0.5-0.7微米时，____红__砂__岩_的反射率最高；波长在0.75-0.9 微米时，____________草__地______的反射率最高；波长在0.4-1.2微米 时，______泥__浆__的反射率最低；波长在在0.4-1.2微米时， __草__地______的反射率变化幅度最大。
广，连续性好，能获 得人眼看不到的信息
工作原理
不同地物在同一
波段反射率不同，同 一地物在不同波段反 射率也不同，由此导 致其波谱特征不同， 根据地物波谱曲线就 可以区分和识别地表 物体。
（1）如图所示，在可见光波段反射率最高和最低的地物分别 是 雪地 和 湿。地
（2）小麦在 0.7～0微.9米之间的波段最容易与其他地物区分开。
感知地球的“火眼金睛”
——遥感技术及其应用
南方地形图
红漠化
任务一 :了解遥感技术什么是遥感？
(阅读教材86页)
借助对电磁波敏 感的仪器，在不与探 测目标接触的情况下， 记录目标物对电磁波 的辐射、反射、散射 等信息。并通过分析， 揭示目标物的特征、 性质及其变化的综合 探测技术。

遥感 经典PPT

遥感 经典PPT

（1）为制定国民经济发展计划提供资源 与环境动态基础数据。
(2)为国家重大的资源、环境突发性事 件提供及时准确的监测评估数据，保 证国家对这些重大问题作出正确、快 速的反应。
（ 3 ）生物量估测。包括农作物产量、
产草量、水面初级生产力预估和评价。
（4）为国家的重要经济领域提供信息服务。
（5）科学研究
5． 遥感与航测的区别
前者确定实体的物质成分，后者确定几何 形态。如：一个山包，遥感可确定构成 山包的物质是土或是岩石以及何种类型 等，航测则确定其高程、面积及其形态 等几何量。
5、遥感信息处理流程
卫星定位 与定轨
遥感信 息传输
用户
遥感成像机理 与模型
分发
பைடு நூலகம்
目标提取、识别与 变化监测 (自动化、智能化)
奋 进 号 航 天 飞 机 外 观 图 I
由SRTM－C波段获取DEM再与TM图像叠加的结果
二、遥感的概念与在国民经济中的作用
• 1． 遥感的基本原理
• 遥感，可通俗的理解为遥远地感知，也既不与物体直 接接触，便能得知物体的属性情况。遥感的理论基础 是电磁辐射理论。人类通过大量的实践，发现地球上 的每一个物体，都在不停地吸收、发射和反射信息和 能量，其中有一种人类已经认识到的形式――电磁波。 并且发现：不同物体的电磁波特性是不同的。 遥感技 术的基本原理就是根据这个原理来探测地表物体对电 磁波的反射和其发射的电磁波，从而提取这些物体的 信息，完成远距离识别物体的过程。
1． 遥感传感器
• 传感器是指不与物体直接接触，便能得知物体 的属性情况的仪器设备或器官。如：眼、耳、 鼻等传感器官，照相机、摄影机等传感器。遥 感传感器能把电磁辐射按照一定的规律转换为 原始图像。原始图像被地面站接收后，经过一 系列复杂的处理，才能提供给不同的用户使用， 他们才能用这些处理过的影像开展自己的工作。 针对不同的应用和波段范围，人们已经研究出 很多种传感器，探测和接收物体在可见光、红 外线和微波范围内的电磁辐射。

遥感原理与应用PPT课件

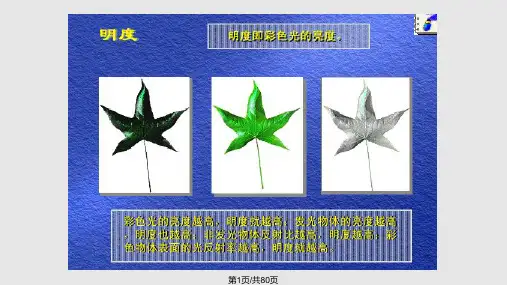

遥感原理与应用PPT课件
第43页/共80页
第44页/共80页
第45页/共80页
TM1 TM2 TM3
TM4
TM5
TM7
TM6
Landsat TM 5 subscene showing the region around the Alpinforschungsze ntrum Rudolfshütte
• These distortions may be due to several factors, including:
• the perspective of the sensor optics; • the motion of the scanning system; • the motion of the platform; • the platform altitude, and velocity; • the terrain relief; and, the curvature and rotation of the
• The 'drift' was different for each of the six detectors, causing the same brightness to be represented differently by each detector.
• The corrective process made a relative correction among the six sensors to bring their apparent values in line with each other
② 具体步骤 1）计算校正后每一点所对应原图中的位置；
2）计算每一点的亮度值。
③ 计算方法 1）建立两图像像元点之间的对应关系； 2）求出原图所对应点的亮度：最近邻法、双 线性内插法、三次卷积内插法。

遥感技术PPT课件

遥感技术PPT课件
14
探究活动一
2.这些地1.你理能事在物图在1前中后看的到两哪组些图地中理都事有物怎？样的变化？
15
归纳总结
遥感在防灾减灾中的应用
前期提供灾前相关地理信息； 中期提供灾后紧急救援的地图，指挥抢险救灾； 后期提供次生灾害监测、灾后评估和重建的信息。
16
归纳总结
遥感的应用
资源普查、农业
防灾减灾
环境污染
3
4
不同地物的反射率
可见光
近红外
中红外
水体
绿色植被
裸旱地
5
6
原理归纳 遥感工作的基本原理
1、不同地物在同一波段反射率不同， 2、同一地物在不同波段反射率也不同， 3、地物的不同状态对同一波段也有不同的反射率。
7
遥感图片判读方法
8
技巧点拨
遥感图片判读方法
1.颜色与色调
水文要素（如河流湖泊）为深蓝色或蓝黑色， 人工建筑（如城市、村庄、道路）出现灰白色或浅蓝色， 植被呈现红色或者绿色。
高三一轮复习课
地理信息技术及应用
1
一、地理信息技术 遥感技术(RS) 全球定位系统(GPS) 地理信息系统(GIS)
获取地理信息
获取定位导航信息
采集、存储、管理、 分析和表达
2
遥感技术（RS）
遥感是指借助对电 磁波敏感ห้องสมุดไป่ตู้仪器，在 不与探测目标接触的 情况下，记录目标物 对电磁波的辐射、反 射、散射等信息，揭 示目标物的特征、性 质及其变化的综合探 测技术。
2.形状与大小
山脊、山谷或火山口； 湖泊、城市多为面状； 村庄为不规则的点状； 道路河流多是线状；
9
典例剖析
（08广东卷）不同地物在同一光谱波段上的反射率差异越 大，越容易区分。下图反映了甲、乙两类植物在生长期内 两个波段上的反射率。在遥感影像上区分这两类植物，应 该选择生长期内哪一天的影像最合适（ A ）

《遥感原理与应用》课件

遥感技术在资源调查、环 境监测、城市规划、军事 侦察等领域具有广泛应用 。
遥感优势
遥感技术具有覆盖范围广 、信息量大、获取速度快 、实时性强等优势。
遥感技术分类
01
02
03
04
主动遥感
主动遥感通过向目标物发射电 磁波并接收反射回来的回波来
获取信息，如雷达遥感。
被动遥感
被动遥感通过接收目标物自身 发射的电磁波来获取信息，如
和市场调控提供依据。
农业灾害监测
03
及时发现和评估农业灾害，如病虫害、旱涝等，采取有效措施
减轻损失。
林业应用
森林资源调查
全面掌握森林资源的分布 、面积和生长状况，为林 业管理和可持续发展提供 数据支持。
森林火灾监测
快速发现森林火灾，及时 组织救援，减少火灾损失 。
林业病虫害监测
遥感技术可监测林业病虫 害的发生和扩散情况，指 导防治工作。
文化景观分析
通过遥感图像分析古代人类活动留下的文化景观，揭示历 史时期的社会、经济和文化状况。
文物鉴定与保护
遥感技术可辅助文物鉴定，同时为文物保护和修复提供重 要信息。
气象领域应用
气象观测
利用卫星遥感技术观测大气、云 层、风速等气象要素，为天气预 报和气候变化研究提供数据支持 。
灾害预警
遥感技术可监测自然灾害如洪涝 、地震等的发生和发展，及时发 出预警信息，减少灾害损失。
01
军事侦察
利用遥感技术获取敌方军事部署 、行动和装备信息，为军事决策 提供重要依据。
目标识别
02
03
战场环境监测
通过遥感图像识别敌方车辆、飞 机、舰艇等目标，提高作战效能 。
遥感技术可实时监测战场环境变 化，如地形、气象条件等，为军 事行动提供决策支持。

遥感技术的应用ppt课件

得到的数据是否正确
看头文件。各种卫星数据的文件头是不同的，有的是ASCII文 件，但大部分都是以BINARY格式记录的，需要使用软件。
第一节 遥感技术在测绘中的应用
一、 制作卫星影像地图
采用多项式拟合法或共线方程法纠正方法等，制作假彩色卫星 影像图。
➢在比制作的影像图比例尺大一个等级的地形图上读取控制点坐标
第六章 遥感技术的应用
序言-----遥感数据的选购
1 有什么样的数据？——遥感数据类型 2 到那儿去找？——数据分发机构 3 要什么？能要什么？ 4 如何具体断定需要什么数据？ 5 具体要那块数据？那个时间的数据？ 6 得到的数据对不对？
编辑课件
2
遥感数据类型
高分辨率数据
1）美国空间影像公司Space Imaging的 IKONOS 影像 空间分辨率分为1m全色和4m多光谱（可见光、红外波段）两种。 重复周期为3天。1景约相当于地面11km*11km（平方千米）的面
积。 2）美国 DigitalGlobe公司QuickBird 提供0.61米全色和2.44米多光谱（可见光、红外波段），重访周 期：1—6天，取决于纬度高低。单景16.5公里X 16.5公里，条带 16.5公里X 165公里 3）BhasKara-1，-2(印度电视广播卫星)影像 空间分辨率为5.8m，（IRS系列）IRS-P6：空间分辨率为2.5m。 4）EROS(以色列)影像空间分辨率为1m。
更新地物一律用紫色表示
编辑课件
12
三、 陆地地形图测绘
（一）、SPOT图像的高程信息提取方法
应用前方交会原理，由左右两张像片上同名像点的图像坐标 ，解求地面点的三维坐标。
其中左 像片
（x）,(y),(f)表示等效中心投影像片的坐标，HRV是线阵列
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

• 衍生目标： • 比较经验分析法和半解析法在估计水质参数方面的性能。
实用价值：为后续在南非建立的水质验分析法 • 利用观测数据和统计回归模型建立离水反射（ w）和水质 参数之间的关系式； • 优点：简单易行，鲁棒性好；缺点：模型受限于建立模型 的数据集 • （2）半解析法 • 结合遥感获得的光学信息以及水中物质（如Chl a、TSS、 ISS 、 CDOM）的固有光学属性（IOP），来推导这些物 质含量。 • 优点：由于该方法不依赖于原位观测数据，所以可以独立 建立水质监测系统； • 缺点：精度低；受大气校正结果影响很大；而且模型训练 复杂
二、研究方法
• （2）经验分析算法 • 模型：线性或非线性模型
y a bx 或
y axb
生物光学模型 和大气模型参数
x R 0.66 TOA BOA y Chl a TSS ISS
水质参数
• 假设检验：F-分布（置信度为95%）
ˆ2 sy F 2 se
Yˆ Y Yˆ Y
二、研究方法
• 经验分析法： • （1）原位观测（ In situ measurements ） • 目的：根据原位观测的水质参数，修正经验模型，提高模 型准确度。 观测数据设计 样本数目： 4个样本采集点 31个水样本 观测时间：当地时间9-12点 ， 有MERIS卫星经过的1小时 天气要求：少云或无云 各水质参数的观测： Chl a ——滤纸过滤，并将试纸放入丙酮研磨 TSS ——滤纸过滤，获取残留物 ISS ——260度，对TSS燃烧后的残留物 OSS —— TSS ISS
wave height = 1.8cm TSS = 45.8 g / m3 OSS : 78.1% zSD 26.7cm
Chl a 134.0mg / m3
Chl a 160.5mg / m3
Southern basin的Chl a含量高的原因：附近污水工程中富营养物的渗漏 Home Bay的OSS占百分比高的原因：风速和浪高低
CDOM
方法2稍好于方法1，但对水质参数的估计也很差
原位观测 估计偏低
改进策略：
估计偏高
四、研究结论
• 1.MERIS的时间分辨率高、空间分辨率中等以及信噪比高，使 得它能够被用于实时检测湖泊的水质参数及蓝藻爆发情况，即 使是像Zeekoevlei这样的既小又浑浊的湖泊。 • 2.在对Zeekoevlei这样的湖泊，使用经验分析法要比半解析法好 得多，半解析法得到的水质参数和实测数据相差很大。
• （2）Eutrophic Lakes Processer • 模型：前向辐射转换模型 • 训练数据：data collected from Finnish and Spanish eutrophic lakes
三、研究结果与分析
• 原位观测 • （1）分析湖泊水质条件——获取各水质参数：
Chl a : avg 148.6 8.1mg / m3 , max 247.4mg / m3 , min 61.0mg / m3 TSS : 49.1 2.0g / m3 OSS : 76.9%
Thank You!
zSD 27.9 0.8cm ——水的透明度很差
对440nm光的吸收
a CDOM 2.69 0.08m1
三、研究结果与分析
• （2）假设各水质参数间线性相关，分析它们之间的相关性
OSS强正相关 图1,2 Chl a 与 TSS、
TSS强负相关 图3,4 z SD 与Chl a、
图5 a CDOM 与OSS 弱正相关 a CDOM
图6 wave height与 ISS 强正相关
三、研究结果与分析
• （3）分析水质参数空间分布不同的成因
wave height = 6.5cm TSS = 50.6 g / m3 OSS : 73.4% zSD 28.8cm
Chl a 134.0mg / m3
Remote sensing of cyanobacteriadominant algal blooms and water quality parameters in Zeekoevlei(锡可夫湖), a small hypertrophic lake, using MERIS
——胡建平
汇报思路
N N i 1 i i
2
2
k
/
i 1
i
i
N k 1
二、研究方法
• （3）生物光学模型（bio-optical model）和大气参数
Lu 0.66 Ed
: upwelling radiance at depth 0.66 m 0 : downwelling irradiance just above the surface
: The normalised water-leaving surface reflectance z : depth in meters Ku : 估计量
w
TOA
: normalised TOA apparent reflectance
二、研究方法
• • • • 半解析法（现有算法工具） （1）The standard Level 2 Case 2 water algorithm 模型：前向传播-后向反馈神经网络（BP算法） 训练数据：data collected in North European, Mediterranean and North Atlantic coastal waters
三、研究结果与分析
• 经验分析法
MERIS卫星提供5组用 于回归计算的参数
气溶胶辐射：
LTOA
气溶胶表面反射：
RTOA
归一化离水反射率：
w DOS w COST w TSRB w 6S
三、研究结果与分析
• 1.模型已知
或 求解Chl a的 模型参数
• 2. x已知
w ） • 半解析法（分析指标： • （1）MERIS Level 2 product （2）Eutrophic Lakes processor
In situ
方法（1）
方法（2）
三、研究结果与分析
a • 半解析法（分析指标：Chl a、TSS、 、AOT） • （1）MERIS Level 2 product （2）Eutrophic Lakes processor
LTOA RTOA
w DOS w COST w TSRB w 6S
• 3.观测值 y 已知 原位观测
Chl a TSS OSS ISS zSD a CDOM
回归拟合，求解模型参数
三、研究结果与分析
结果分析
水质参数的预测值与观测值的比较
三、研究结果与分析
• • • • 一、研究目标 二、研究方法 三、研究结果与分析 四、研究结论
一、研究目标
• 核心目标：利用MERIS卫星数据对南非Zeekoevlei湖泊的水质 参数和蓝藻爆发情况进行遥感监测分析 • 采用MERIS卫星数据的原因： z SD 、 OSS 、 ISS 、 TSS 、 a CDOM • （1）常用的水质参数有 Chl a 、 而利用MERIS卫星数据能很好地求解这些参数； • （2）MERIS能够观测面积>1km2 的湖泊，观测范围覆盖约全 球57%的的湖泊。
