断面图教案

课题断面图授课教师学科机械制图授课时数1课时授课地点教室授课班级授课时间教学目标知识目标1.断面图的概念及种类;2。

断面图的画法及标注规定能力目标1。

断面图的画法及标注。

2.看懂断面图,并能根据机件的结构特点绘制断面图情感目标1、培养学生解决问题的能力和严谨的制图习惯2、激发学生学习机械制图专业课的兴趣教学重点1.断面图的概念；2断面图的画法、标注.教学难点1.断面图的标注;2。

断面图画法中的特殊规定授课方法任务驱动法讲授、演示、分析、练习、实物模型教学环节教学过程设计意图一、任务一：复习提问（3分钟）1、什么是剖视图。

2、剖视图的种类及适用场合。

3、剖切面的种类有哪些。

抽查学生对知识的掌握情况,复习巩固上节内容。

二、任务二：导入任务描述（4分钟)展示轴断面图模型，播放多媒体课件.-——模型展示和课件教学问题的引出：-——--讨论如何更好的表达键槽的结构形状和尺寸？—--启发式教学，教师设疑,学生思考，讨论，最后教师进行归纳运用前面所学的知识，学生得出如下方案:（1）、用基本视图的形式表达；(2）、用剖视图的形式表达。

使教学更直观,更贴近学生激发学生学习兴趣，学生讨论完成任务。

启发式教学，教师设疑,学生思考,讨论，最后教师进行归纳教师分析:(1)、用基本视图的形式表达（如下图）可以看到左视图为一些同心圆,这些同心圆为看图带来了困难，究竟哪个圆应对应哪段轴呢？(2）、用剖视图的形式表达(如下图）外轮廓有必要再表达吗？断面图剖视图视图（3）、有没有简单的方法表达台阶轴呢?应该怎样去表达呢？-—-教师逐步引导学生，完成任务的引领和铺垫三、任务三：教师引领学生进入新授知识点一（10分钟)§6-3 断面图一、相关知识通过前面的视图、剖视图的学习，同学们掌握了表达机件外形和内部结构的方法。

在机械工程中，还常常需要表达零件某处的断面形状。

这一节将在介绍断面图概念的基础上，讲解两种断面图的画法。

1、断面图的概念用剖切面假想地将物体的某处切断，仅画出该剖切面与物体接触部分的图形,即为断面图.适用：断面图常用于表达型材及机件某处的断面形状.结合示意图,通过教师的分析、讲解，降低学生的学习难度，加深理解，照顾后进生。

绘制断面图教学设计及反思引言：断面图是地理学中常用的一种描绘地形特征的方法。

通过绘制断面图，学生可以更加直观地理解地面的高度和形状变化。

本文将介绍一份绘制断面图的教学设计，并对教学过程进行反思。

一、教学设计1. 教学目标：- 知识目标：了解断面图的概念和作用，掌握绘制断面图的基本方法；- 能力目标：能够阅读和解读已绘制的断面图，通过断面图分析地形特征；- 情感目标：培养学生对地理学的兴趣，提高对地貌特征的观察和分析能力。

2. 教学内容：- 什么是断面图，为什么要绘制断面图；- 绘制断面图的基本步骤和方法；- 如何读取和解读断面图，分析地形特征。

3. 教学过程：步骤一：导入通过图片、短视频等方式引入断面图的概念，唤起学生对地理学的兴趣，并解释断面图的作用和重要性。

步骤二：知识讲授在学生具备基础知识的情况下，讲解断面图的基本步骤和方法，介绍绘制断面图的常用工具和材料。

步骤三：示范操作教师现场示范绘制一个简单的断面图，包括选择区域、测量高度、绘制坐标轴、连接数据点等步骤，引导学生理解并学习基本操作技巧。

步骤四：学生练习学生按照教师示范的方法，自行选择一个地理区域进行断面图的绘制练习。

鼓励学生互相配合，共同探索和解决问题。

步骤五：讲解与解读学生完成断面图后，教师和学生一起分享自己的绘制过程和结果，并针对不同的断面图进行地形特征的分析和讨论。

步骤六：总结归纳教师对学生的绘制断面图进行总结和归纳，重点强调断面图的重要性、常见错误和注意事项。

二、教学反思1. 教学设计的合理性：本次教学设计充分考虑了学生的现有知识基础，并通过导入、讲授、示范、练习等环节，循序渐进地引导学生学习绘制断面图的基本步骤和方法，培养学生对地理学的兴趣和分析能力。

2. 教学过程的改进：在教学过程中，可以加入更多的实例和案例，让学生从实际中感知断面图的作用和应用。

同时，可以采用小组合作学习的形式，增加学生之间的互动和合作，提高学习效果。

3. 评价方式的改进：可以设计简单的综合性评价任务，如要求学生根据给定的地理场景绘制断面图，并通过解读和分析断面图，回答与地形特征相关的问题。

土木建筑制图教案-梁及断面图一、教学目标1. 让学生掌握梁的基本概念和分类，了解梁在建筑结构中的作用。

2. 让学生掌握梁的制图原理和方法，能够正确绘制梁的图纸。

3. 让学生了解断面图的概念，掌握断面图的绘制方法和技巧。

4. 培养学生具备一定的实际工程图纸阅读和分析能力。

二、教学内容1. 梁的基本概念和分类2. 梁的制图原理和方法3. 断面图的概念和绘制方法4. 工程实例分析三、教学方法1. 采用讲授法，讲解梁的基本概念、分类、制图原理和方法。

2. 采用演示法，展示断面图的绘制方法和技巧。

3. 采用案例分析法，分析实际工程图纸。

4. 采用练习法，让学生通过实际操作绘制梁和断面图。

四、教学准备1. 教学PPT2. 教案及参考资料3. 绘图工具（如直尺、圆规、橡皮等）4. 工程图纸实例五、教学过程1. 导入：简要介绍梁在建筑结构中的作用，引导学生关注梁的制图。

2. 新课：讲解梁的基本概念、分类、制图原理和方法。

3. 演示：展示断面图的绘制方法和技巧。

4. 练习：让学生动手绘制梁和断面图，教师巡回指导。

5. 案例分析：分析实际工程图纸，让学生了解梁在工程中的应用。

7. 作业布置：布置相关练习题目，巩固所学知识。

8. 课后反思：鼓励学生反思学习过程，提高制图能力。

六、教学评估1. 课堂练习：观察学生在课堂练习中的表现，了解他们对梁及断面图绘制方法的掌握程度。

2. 作业批改：对学生的课后作业进行批改，评估他们对课堂所学知识的掌握情况。

3. 学生反馈：收集学生的学习反馈，了解他们在学习过程中的困惑和问题，为后续教学提供改进方向。

七、教学拓展1. 介绍其他建筑结构图的绘制方法，如板、柱、墙等。

2. 引导学生关注建筑行业的发展趋势，了解新兴技术和软件在建筑制图中的应用。

3. 组织参观建筑设计院或施工现场，让学生深入了解建筑制图在实际工程中的应用。

八、教学反思1. 反思教学内容：检查教学内容是否全面、系统，是否符合学生的实际需求。

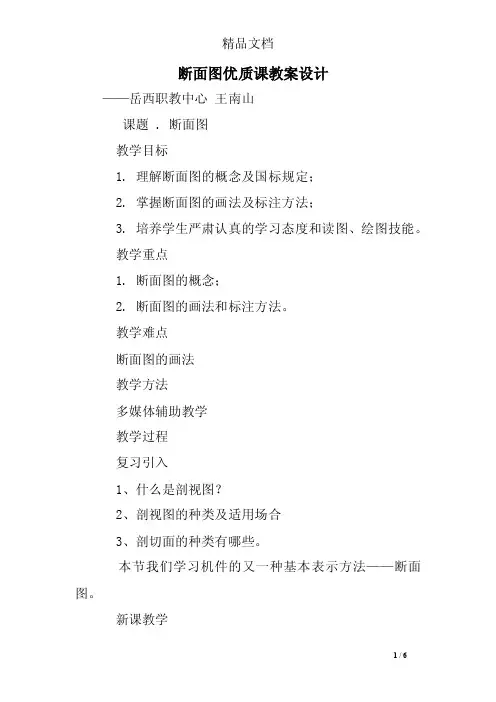

断面图优质课教案设计——岳西职教中心王南山课题 . 断面图教学目标1. 理解断面图的概念及国标规定；2. 掌握断面图的画法及标注方法；3. 培养学生严肃认真的学习态度和读图、绘图技能。

教学重点1. 断面图的概念；2. 断面图的画法和标注方法。

教学难点断面图的画法教学方法多媒体辅助教学教学过程复习引入1、什么是剖视图？2、剖视图的种类及适用场合3、剖切面的种类有哪些。

本节我们学习机件的又一种基本表示方法——断面图。

新课教学一、断面图的概念a) 断面图的概念假想用剖切面将物体的某处切断，仅画出剖切面与物体接触部分的图形，成为断面图，简称断面。

教法：展示多媒体图片理解断面图的概念。

b) 断面图与剖视图的区别教法：多媒体展示图片让学生仔细观察并分析比较断面图与剖视图的区别断面图只画出物体被切断处的断面形状，而剖视图除了画出物体断面形状之外，还应画出断面后的可见部分的投影。

C) 应用断面图通常用来表示物体上某一局部的断面形状。

如，零件上的肋板、轮辐，轴上的键槽和孔等。

二、断面图的分类及其画法断面图可分为移出断面图和重合断面图两种。

1、移出断面图a) 画法移出断面图的图形应画在视图之外，轮廓线用粗实线绘制，配置在剖切线的延长线上或其他适当的位置。

b) 画移出断面图的注意点：教法：多媒体展示图片示例并进行分析当剖切面通过由回转面形成的孔或凹坑的轴线时，这些结构应按剖视绘制。

当剖切面通过非圆孔，会导致出现分离的两个断面图时，则这些结构应按剖视绘制。

思考：如果按定义画会导致分离的两个断面，是否会产生不同的理解？由两个或多个相交的剖切平面剖切得出的移出断面图，中间一般应断开绘制。

2、重合断面图a)画法: 重合断面图的图形应画在视图之中。

b)注意点：、重合断面图的轮廓线用细实线绘制。

、当视图中轮廓线与重合断面图的图形重叠时，视图中的轮廓线仍应连续画出，不可间断。

思考：为什么？。

三、断面图的标注移出断面图的标注，并注上相同的字母。
