汽车四轮定位图解车轮定位为了汽车稳定行驶、转向轻便，必须用悬架系统保证车身、车轮与地面之间保持一定的相互关系，为了确保这三者之间应该具有的一定相互位置关系，我们有必要经常对车辆进行定期的测试与调整，这一过程称为“车轮定位”。
车轮定位（续）有了恰当的定位，可以：·确保车辆直线行驶·延长轮胎使用寿命·提高燃油经济性能定位原因何时需要车轮定位检测：·直线行驶时方向盘不正·行驶中方向盘振动、发抖或太重·行驶中左右偏向、车身颠簸不稳定等·轮胎呈单面、不规则、块状或羽毛状磨损·碰撞事故维修后·更换新的悬挂或转向有关配件后下列原因所导致的车辆跑偏现象并非定位不当所造成：·不恰当的胎压·“咬死”的刹车·道路上的路拱·液力转向系统的失灵注意：当车轮受到轻微撞击时可能需要车轮定位，但较大的撞击往往会导致部件损坏，需要更换部件，再进行车轮定位。
初始检查通过试驾来判断：·振动·跑偏·噪声·异响目测检查：·轮胎非正常磨损·损坏的零部件·碰撞损伤情况任何受损伤或磨损严重的部件必须在调节定位角度之前予以更换车轮后移·单侧车轮后移将造成车辆跑偏·若后移超过6毫米可能有零部件损坏车轮后移（续）·车辆将向车轮后移较大的一侧跑偏行驶高度·用于建立正确的悬架高度，所有其它角度都依据此高度测定·应在车辆两侧相同部位测量·数据列在维修手册中，但是只适用于生产商指定的轮胎和车轮注意：·在定位调整之前，应首先进行行驶高度的测量和调整。
·车辆行驶高度的测量点由生产商确定。
测量行驶高度的目的·可找出损坏或磨损的悬架零部件·确保悬架有足够的伸缩空间·两侧不相等- 弹簧可能损坏或磨损·太高或太低- 可导致轮胎过早磨损下面再介绍这个车轮定位角的信息，它可分为推力角、主销后倾角、车轮外倾角和前轮前束值推力角·推力角是后轮推力线与车辆几何中心线之间的夹角·推力角以度为测量单位，理论上应该为0度·车辆后轮沿推力线方向推动车辆·调节后轮前束可以校正推力角·推力角是车轮定位的基础推力角与方向控制·方向盘和前轮控制行驶方向·后桥定位结果影响操纵性能·若推力角不是零度，行驶中需要调节转向来保持直线行驶推力角检查推力角是车轮定位的基础，前轮定位角度调节之前需要先检查推力角。
汽车车轮定位基本知识详解(图)（一）基本常识１、什么是汽车的车轮定位现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。
２、四轮定位维修的好处（1）增加行驶安全（2）直行时方向盘正直（3）转向后方向盘自动回正（4）减少汽油消耗（5）减少轮胎磨损（6）维持直线行车（7）增加驾驶控制感（8）降低悬挂配件磨损３、什么情况下需要进行四轮定位（1）每行驶10000公里或六个月后（2）直线行驶时车子往左或往右拉（3）直行时需要紧握方向盘（4）直行时方向盘不正（5）感觉车身会漂浮或摇摆不定（6）前轮或后轮单轮磨损（7）安装新的轮胎后（8）碰撞事故维修后（9）换装新的悬挂或转向有关配件后（10）新车每行驶3000公里后（二）主要技术参数及其作用在GB/3730.3-92《汽车和挂车的术语及其定义》中，它规定了关于车轮定位有关参数的定义，考虑了有些汽车车桥无主销的结构；注意了有关零件和几何要素（面、线、点）相对位置的空间性；淡化了前束、外倾、后倾等参数的单一方向性；明确了前束测量的具体位置，随着汽车技术的发展，前轮定位的作用和取值围也有较大的变化。
（a）主要定位参数1．前束(Ｔoe)：从汽车的正上方向下看，由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。
轮胎中心线前端向收束的角度为正前束角，反之为负前束角。
总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角。
图示1前束的作用是消除车轮外倾造成的不良后果.车轮外倾使前轮有向两侧开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。
２、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向或向外倾斜一个角度，称为车轮的外倾。
通常情况下汽车的侧倾角为外倾。
汽车车轮定位基本知识详解(图)
（一）基本常识
１、什么是汽车的车轮定位
现代汽车的车轮定位是指车轮、悬架系统元件以及转向系统元件，安装到车架（或车身）上的几何角度与尺寸须符合一定的要求，保证汽车行驶的稳定性和安全性，减少汽车的磨损和油耗。
２、四轮定位维修的好处
（1）增加行驶安全
（2）直行时方向盘正直
（3）转向后方向盘自动回正
（4）减少汽油消耗
（5）减少轮胎磨损
（6）维持直线行车
（7）增加驾驶控制感
（8）降低悬挂配件磨损
３、什么情况下需要进行四轮定位
（1）每行驶10000公里或六个月后
（2）直线行驶时车子往左或往右拉
（3）直行时需要紧握方向盘
（4）直行时方向盘不正
（5）感觉车身会漂浮或摇摆不定
（6）前轮或后轮单轮磨损
（7）安装新的轮胎后
（8）碰撞事故维修后
（9）换装新的悬挂或转向有关配件后
（10）新车每行驶3000公里后
（二）主要技术参数及其作用
在GB/3730.3-92《汽车和挂车的术语及其定义》中，它规定了关于车轮定位有关参数的定义，考虑了有些汽车车桥无主销的结构；注意了有关零件和几何要素（面、线、点）相对位置的空间性；淡化了前束、外倾、后倾等参数的单一方向性；明确了前束测量的具体位置，随着汽车技术的发展，前轮定位的作用和取值范围也有较大的变化。

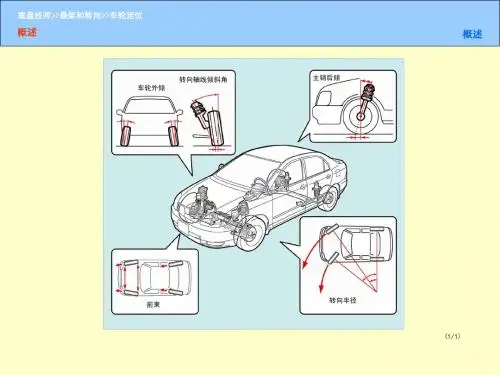

（a）主要定位参数
1．前束(Ｔoe)：从汽车的正上方向下看，由轮胎的中心线与汽车的纵向轴线之间的夹角称为前束角。
轮胎中心线前端向内收束的角度为正前束角，反之为负前束角。
总前束值等于两个车轮的前束值之和，即两个车轮轴线之间的夹角。
图示1
前束的作用是消除车轮外倾造成的不良后果.车轮外倾使前轮有向两侧张开的趋势,由于受车桥约束，不能向外滚开，导致车轮边滚边滑，增加了磨损，有了前束后可使车轮在每瞬间的滚动方向都接近于正前方，减轻了轮毂外轴承的压力和轮胎的磨损。
２、外倾（Camber）：从汽车正前方看，汽车车轮的顶端向内或向外倾斜一个角度，称为车轮的外倾。
通常情况下汽车的侧倾角为外倾。
用偏离垂直线所倾斜的角度来表示，如果顶端向外倾斜则称为正外倾角，如果向内倾斜则称为负外倾角。
图示2
侧倾的作用是为了增加汽车直线行驶的安全性。
当具有外倾角时，可使车轮在转向时偏移量减小，所以能减少转向力；另外，由于主销外倾，在垂直载荷作用下产生一施加于轴心上的分力，使车轮向内压在轴承上，以防止车轮甩脱。
３、主销后倾角（Kingpincasterangle）：从汽车的侧面看，主销轴线（或车轮转向轴线）从垂直方向向后或向前倾斜一个角度称为主销后倾或前倾。
在纵向垂直平面内，主销轴线与垂线之间的夹角，称为主销后倾角。
向垂线后面倾斜的角度称为正后倾角，向前倾斜的角度称为负后倾角。
通常汽车行驶过程中，主销后倾角应为正值。
主销后倾角的获得一般是在安装时，通过悬架元件相互位置来保证的。
图示3
主销后倾的作用是当汽车直线行驶偶然受外力作用而稍有偏转时，主销后倾将产生车轮转向反方向的力矩使车轮自动回正，可保证汽车直线行驶的稳定性。
后倾角越大车速越高，稳定力矩越大，但后倾角不宜过大,否则在转向时会导致转向沉重,主销后倾角是在前桥连同悬架安装到车架时而形成的。
４、主销内倾角（Kingpininclinationangle）：从汽车的正前方看，主销（或转向轴线）的上端略向内倾斜一个角度，称为主销内倾。
在汽车的横向垂直平面内,主销轴线与垂线之间的夹角称为主销内倾角。
图示4
主销内倾角的作用，是使车轮在受外力偏离直线行驶时，前轮会在策略作用下自动回正。
另外，主销内倾还可减少前轮传至转向机构上的冲击，并使转向轻便。
但内倾角不宜过大，否则在转向时,会使轮胎磨损加快,主销内倾角一般在前轴制造时形成。
（b）其它定位参数
１、推进线(Thrustline):汽车后轮总前束的夹角的平分线就称为汽车的推进线。
图示5
２、推进角（Thrustangle）：推进线与几何中心线之间的夹角称为推进角。
左横向偏置角（LeftLateraloffset）：左侧前后轮中心的连线与推进线之间的夹角称为左横向偏置角。
当左后轮比左前轮更向外偏时，此状态下规定左横向偏置为正值，反之，当左前轮比左后轮更向外偏时，此状态下规定左横向偏置为负值。
如果汽车的规格值中，汽车的前后轴距已经知道，则左横向偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示6
３、右横向偏置角（RightLateraloffset）:右侧前、后轮中心的连线与推进线之间的夹角称为右横向偏置角。
当右后轮比右前轮更向外偏时，此状态下规定右横向偏置为正值，反之，当右前轮比右后轮更向外偏时，此状态下规定右横向偏置为负值。
如果汽车的规格值中，汽车的前后轴距已经知道，则右横向偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示7
４、轮距差：（TrackWidthDifference）左侧前后轮中心连线与右侧前后轮中心连线之间的夹角称为轮距差。
当后轮距宽度比前轮距宽度大时，此状态下规定轮距差为正值，反之，当后轮距宽度比前轮距宽度小时，此状态下规定轮距差为负值。
如果在汽车的规格值中，汽车的前后轴距已经知道，则轮距差既可以用角度值来表示，也可以转换成长度值来表示。
图示8
５、轴偏置（AxleOffset）：轮距差角的平分线与推进线之间夹角称为汽车的轴偏置。
当汽车的后轮轴向右偏时，此状态下规定轴偏置为正值，反之，当汽车的后轮轴向左偏时，
此状态下规定轴偏置为负值。
如果在汽车的规格值中，汽车的前后轮距已经知道，则轴偏置既可以用角度值来表示，也可以转换成长度值来表示。
图示9
６、前退缩角（FrontSetBack）：两前轮中心的连线与推进线的垂线之间的夹角，称为前退缩角。
当右前轮在左前轮后面时，此状态下规定汽车的前退缩角为正值，反之，当右前轮在左前轮前面时，此状态下规定汽车的前退缩角为负值。
如果在汽车的规格值中，汽车的前轮距已经知道，则前退缩角既可以用角度值来表示，也可以转换成长度值来表示。
图示10
7、后退缩角（RearSetBack）：两后轮中心的连线的垂线与推进线之间的夹角，称为后退缩角。
当右后轮在左后轮后面时，此状态下规定汽车的后退缩角为正值，反之，当右后轮在左后轮前面时，此状态下规定汽车的后退缩角为负值。
如果在汽车的规格值中，汽车的后轮距已经知道，则后退缩角既可以用角度值来表示，也可以转换成长度值来表示。
8、包容角（Includedangle）：从汽车正前看，主销的轴线和车轮的轴线之间的夹角就称为包容角。
它在数值上等于主销的内倾角和轮胎的侧倾角之和。
图示11
9、转向前展（Toe-Out-On-Turn）：在方向盘转正的情况下，汽车的两个前轮的前束值都为零时，当方向盘转动到一侧最大转向角的状态，此时汽车的两个前轮端面之间的夹角就称为汽车的转向前展。
