内蒙古师范大学计算机与信息工程学院《计算机组成原理》课程设计报告题目:_____简单模型机的组成与程序运行_____________1 任务描述设计题目名称：简单模型机的组成与程序运行要求：基于TD-CMA计算机组成原理教学实验系统，设计一个简单的计算机整机系统—模型机，分析其工作原理。
根据模型机的数据通路以及微程序控制器的工作原理，设计完成以下几条机器指令和相应的微程序，输入程序并运行。
IN R0 ；IN ->R0SUB 0DH ；R0 - [0DH] -> R0，直接寻址SHL R0 ；将R0寄存器中的内容逻辑左移STA 0EH，R0 ；R0->[0EH]，直接寻址LDA 0FH，R0 ；0FH]->R0，直接寻址LOP: DEC R0 ；R0-1->R0BZC EXIT ；当FC或FZ为1时，转到EXITJMP LOPEXIT: OUT 0EH，R0 ；[0EH]->LED，直接寻址0DH、0EH、0FH单元内容分别为03H、04H、02H。
2 设计设备PC机一台，TD-CMA实验系统一套。
3 设计原理和方法3.1设计原理3.1.1数据格式：本实验计算机采用定点补码表示法表示数据，字长为8位，其格式如下：其中第七位为符号位，数值表示范围是：-1≤X＜13.1.2 指令格式所有单字节指令( SUB等 )格式如下：本实验的输入IN指令和OUT指令采用单字节指令，其格式如下：其中OP-CODE为操作码，RD为目的寄存器地址（STA、LDA指令使用），D为位移量（正负均可），M寻址模式M 有效地址E 说明00011011E=DE=（D）E=（RI）+DE=（PC）+D直接寻址间接寻址RI变址寻址相对寻址3.1.3指令系统本实验共有10条基本指令，其中算术指令有2条（DEC、SUB），访问内存指令和程序控制指令7条，输入指令1条。
3.２按微指令格式，参照微程序流程图将每条微指令代码化，译成二进制微代码。
评语: 课中检查完成的题号及题数：课后完成的题号与题数：成绩: 自评成绩: 85实验报告实验名称：CPU 与简单模型机设计实验日期：2015.11.17 班级： 2 学号：13 姓名：周小多一、实验目的：1. 掌握一个简单CPU 的组成原理。
2. 在掌握部件单元电路的基础上，进一步将其构造一台基本模型计算机。
3. 为其定义五条机器指令，编写相应的微程序，并上机调试掌握整机概念。
二、实验内容：1.要实现一个简单的CPU，并且在此CPU 的基础上，继续构建一个简单的模型计算机。
CPU 由运算器（ALU）、微程序控制器（MC）、通用寄存器（R0），指令寄存器（IR）、程序计数器（PC）和地址寄存器（AR）组成,如图2-1-1 所示。
这个CPU 在写入相应的微指令后，就具备了执行机器指令的功能，但是机器指令一般存放在主存当中，CPU 必须和主存挂接后，才有实际的意义，所以还需要在该CPU 的基础上增加一个主存和基本的输入输出部件，以构成一个简单的模型计算机。
2.本模型机和前面微程序控制器实验相比，新增加一条跳转指令JMP，共有五条指令：IN（输入）、ADD（二进制加法）、OUT（输出）、JMP（无条件转移），HLT（停机），其指令格式如下（高４位为操作码）：助记符机器指令码说明IN 0010 0000 IN→R0ADD 0000 0000 R0 + R0→R0OUT 0011 0000 R0→OUTJMP addr 1100 0000 addr→ PCHLT 0101 0000 停机3. 设计一段机器程序，要求从IN 单元读入一个数据，存于R0，将R0 和自身相加，结果存于R0，再将R0 的值送OUT 单元显示。
根据要求可以得到如下程序，地址和内容均为二进制数。
地址内容助记符说明00000000 00100000 ; START: IN R0 从IN 单元读入数据送R000000001 00000000 ; ADD R0,R0R0 和自身相加，结果送R000000010 00110000 ; OUT R0R0 的值送OUT 单元显示00000011 11100000 ; JMP START跳转至00H 地址00000100 0000000000000101 01010000 ; HLT停机三、项目要求及分析：1. 试修改现有的指令系统，将加法指令的功能修改为R0的内容和某个存储单元的内容相加;增加存数、取数和减法三条机器指令，指令助记符分别为STA、LAD 和SUB，指令操作码分别为十六进制的60、70和80。
简单模型机的微程序设计一．设计题目二．主要内容通常地谈，撰写微程序可以分为以下几步：1、设计机器的指令格式。
2、对所设计的指令进行分析，画出各指令的用微命令表示的微流程图。
不仅要画出每个对应一条微指令的功能框内的微命令，而且要初步确定该条微指令在控存中的微地址，以便于在设计微程序时确定前一条指令的次地址na字段和c字段的编码。
在这个过程中，一定要注意p（1）测试的规则以及指令高四位的编码。
3、根据微流程图的顺序，一个功能侧边一个功能框地确认各字段的编码，将这些字段女团即可构成一条条的微指令编码。
这些微指令的子集就是可以顺利完成所设计的指令功能的微程序。
当然这样设计的微程序有可能不完全正确，还须要进一步检查修正。
以上几步可以用脑、手、纸、笔即可完成。
4、对设计的微程序展开检查修正。
本模型机可以手动地用控制器将微程序输出机器的控存。
为了能够将要继续执行的指令输出主存，在微程序中必须精心安排一端适当的微程序；为了能够检查输出的指令与否恰当，也必须设计一段微程序。
三.具体要求1.通过采用作者研发的微程序分析和设计仿真软件，熟识了解的为基本模型机而设计的微程序的继续执行过程。
必须充份认知并恰当表述下些问题：（1）微程序中的微指令的各个字段的作用。
哪些字段是不译码的，哪些字段是直接译码的，哪些字段又可以看成是字段间接编码的。
答：不译码的是s3～b0字段；直接译码的是a、b、c字段；间接编码的是ua6～ua1。
（2）微程序中的微指令是否是顺序继续执行的，如果不是，那么次地址就是如何产生的。
什么情况下，次地址字段才就是将要继续执行的微指令的地址。
答：微程序中的微指令不是顺序执行的。
如果遇到p（1）测试时，则在每一条功能指令执行完后，进行一次p（1）测试，根据p（1）测试跳到下一条机器指令的微地址。

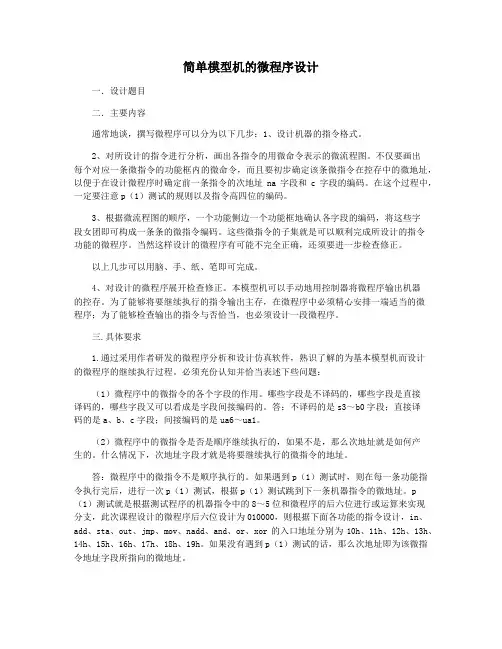

p （1）测试就是根据测试程序的机器指令中的8～5位和微程序的后六位进行或运算来实现分支，此次课程设计的微程序后六位设计为010000，则根据下面各功能的指令设计，in、add、sta、out、jmp、mov、nadd、and、or、xor的入口地址分别为10h、11h、12h、13h、14h、15h、16h、17h、18h、19h。

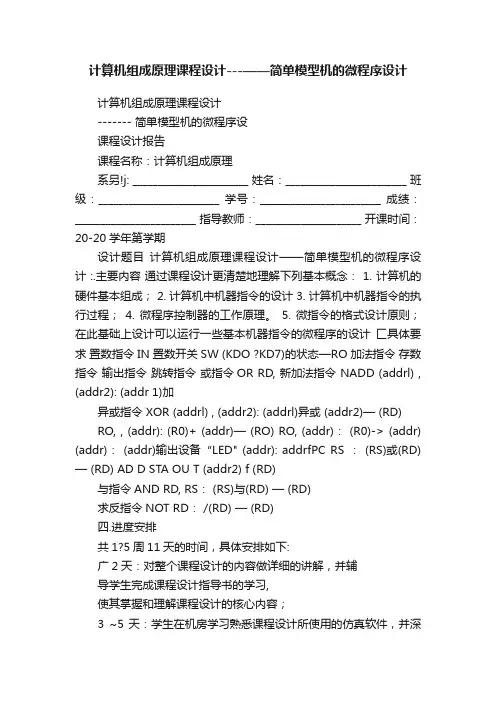

计算机组成原理课程设计---——简单模型机的微程序设计计算机组成原理课程设计------- 简单模型机的微程序设课程设计报告课程名称：计算机组成原理系另!j: _______________________ 姓名：________________________ 班级：________________________ 学号：________________________ 成绩：________________________ 指导教师：_____________________ 开课时间：20-20学年第学期设计题目计算机组成原理课程设计——简单模型机的微程序设计 :.主要内容通过课程设计更清楚地理解下列基本概念： 1. 计算机的硬件基本组成； 2. 计算机中机器指令的设计 3. 计算机中机器指令的执行过程；4. 微程序控制器的工作原理。
5. 微指令的格式设计原则；在此基础上设计可以运行一些基本机器指令的微程序的设计匚具体要求置数指令IN 置数开关SW (KDO ?KD7)的状态—RO 加法指令存数指令输出指令跳转指令或指令OR RD, 新加法指令 NADD (addrl) , (addr2): (addr 1)加异或指令 XOR (addrl) , (addr2): (addrl)异或 (addr2)— (RD)RO, , (addr): (R0)+ (addr)— (RO) RO, (addr)： (R0)-> (addr) (addr)： (addr)输出设备“LED" (addr): add rfPC RS ： (RS)或(RD) — (RD) AD D STA OU T (addr2) f (RD)与指令AND RD, RS： (RS)与(RD) — (RD)求反指令NOT RD： /(RD) — (RD)四.进度安排共1?5周11天的时间，具体安排如下:广2天：对整个课程设计的内容做详细的讲解，并辅导学生完成课程设计指导书的学习,使其掌握和理解课程设计的核心内容；3 ~5天：学生在机房学习熟悉课程设计所使用的仿真软件，并深入了解该仿真软件所实现的模型机的指令系统（原有的5条指令）和微程序设计方法;6~9天：在原有5条机器指令的基础上增加实现下述各功能的机器指令，试设计相应的机器指令的格式并改写原来的微程序使其可以运行所有的机器指令。

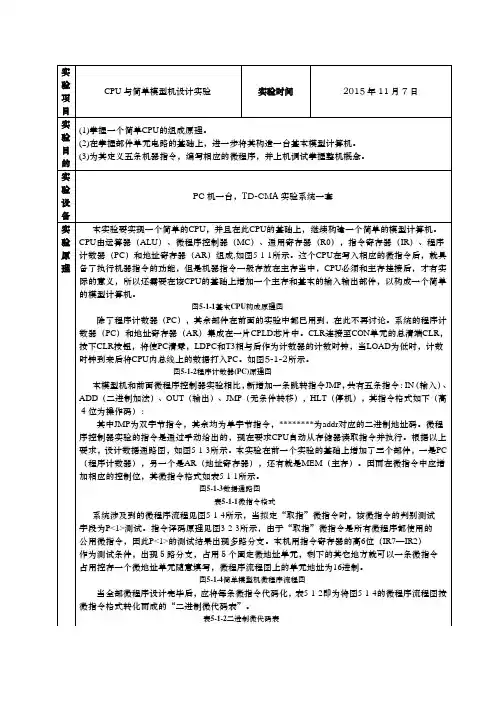

实验项目CPU与简单模型机设计实验实验时间2015年11月7日实验目的(1) 掌握一个简单CPU 的组成原理。
(2) 在掌握部件单元电路的基础上，进一步将其构造一台基本模型计算机。
(3) 为其定义五条机器指令，编写相应的微程序，并上机调试掌握整机概念。
实验设备PC机一台，TD-CMA实验系统一套实验原理本实验要实现一个简单的CPU，并且在此CPU 的基础上，继续构建一个简单的模型计算机。
CPU 由运算器（ALU）、微程序控制器（MC）、通用寄存器（R0），指令寄存器（IR）、程序计数器（PC）和地址寄存器（AR）组成,如图5-1-1 所示。
这个CPU 在写入相应的微指令后，就具备了执行机器指令的功能，但是机器指令一般存放在主存当中，CPU 必须和主存挂接后，才有实际的意义，所以还需要在该CPU 的基础上增加一个主存和基本的输入输出部件，以构成一个简单的模型计算机。

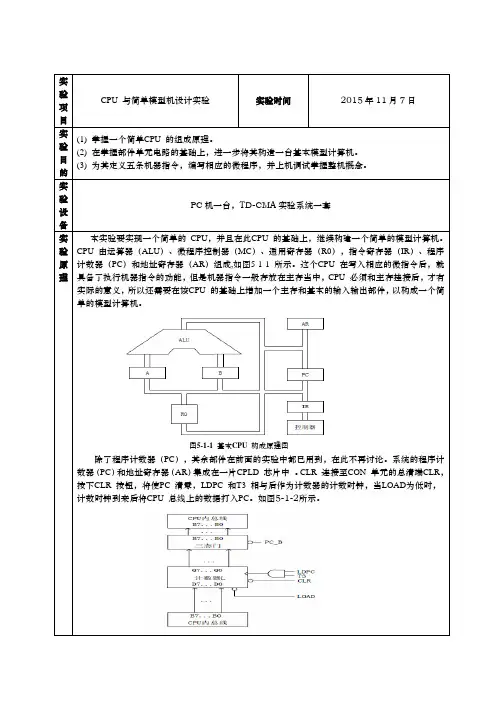

图5-1-1 基本CPU 构成原理图除了程序计数器（PC），其余部件在前面的实验中都已用到，在此不再讨论。
系统的程序计数器（PC）和地址寄存器（AR）集成在一片CPLD 芯片中。
CLR 连接至CON 单元的总清端CLR，按下CLR 按钮，将使PC 清零，LDPC 和T3 相与后作为计数器的计数时钟，当LOAD为低时，计数时钟到来后将CPU 总线上的数据打入PC。
如图5-1-2所示。
图5-1-2 程序计数器(PC)原理图本模型机和前面微程序控制器实验相比，新增加一条跳转指令JMP，共有五条指令：IN（输入）、ADD（二进制加法）、OUT（输出）、JMP（无条件转移），HLT（停机），其指令格式如下（高４位为操作码）：其中JMP 为双字节指令，其余均为单字节指令，********为addr 对应的二进制地址码。
微程序控制器实验的指令是通过手动给出的，现在要求CPU 自动从存储器读取指令并执行。
根据以上要求，设计数据通路图，如图5-1-3 所示。

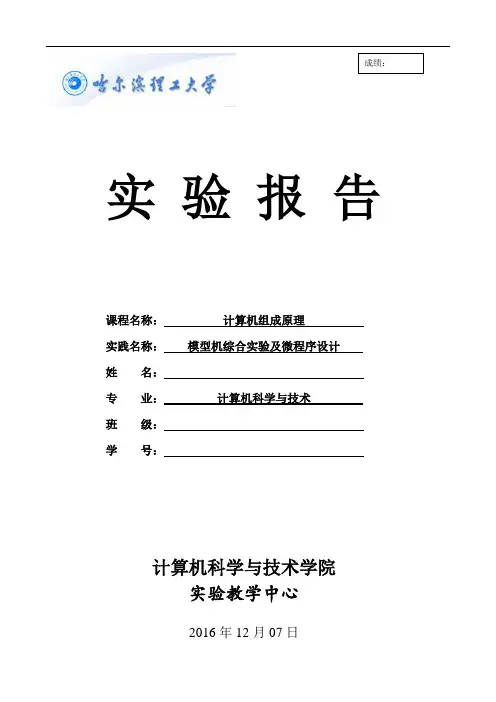

课程名称：计算机组成原理实践名称：模型机综合实验及微程序设计姓名：专业：计算机科学与技术班级：学号：计算机科学与技术学院实验教学中心2016年12月07日目录实验项目名称：模型机综合实验及微程序设计 (2)一、实验目的 (2)二、实验内容 (2)三、实验用设备仪器及材料 (2)四、实验原理 (2)（一）模型机总体结构 (2)（二）模型机寻址方式 (4)（三）微程序控制器组成及原理 (4)（四）模型机指令集 (4)（五）设计指令/微指令系统 (5)五、实验操作步骤 (5)实验1：数据传送实验/输入输出实验 (5)实验2：数据运算实验（加/减/与/或） (8)实验3：移位/取反实验 (9)实验4：转移实验 (11)实验5：编写微指令 (13)六、实验结果分析 (17)（一）实验过程中部分截图 (17)（二）心得体会 (20)实验项目名称：模型机综合实验及微程序设计一、实验目的1．了解伟福CP2000实验仪及软件的工作环境。
2．了解微指令系统的工作原理及工作方式。
3．自己设计简单指令与微指令，在机器上运行测试程序验证结果。
二、实验内容1．数据传送实验/输入输出实验2. 数据运算实验（加/减/与/或）3. 移位/取反实验4.转移实验5. 编写微指令三、实验用设备仪器及材料COP2000计算机组成原理实验仪、计算机四、实验原理（一）模型机总体结构COP2000 模型机包括了一个标准CPU 所具备所有部件，这些部件包括：运算器ALU、累加器A、工作寄存器W、左移门L、直通门D、右移门R、寄存器组R0-R3、程序计数器PC、地址寄存器MAR、堆栈寄存器ST、中断向量寄存器IA、输入端口IN、输出端口寄存器OUT、程序存储器EM、指令寄存器IR、微程序计数器uPC、微程序存储器uM，以及中断控制电路、跳转控制电路。
其中运算器和中断控制电路以及跳转控制电路用CPLD 来实现，其它电路都是用离散的数字电路组成。
微程序控制部分也可以用组合逻辑控制来代替。

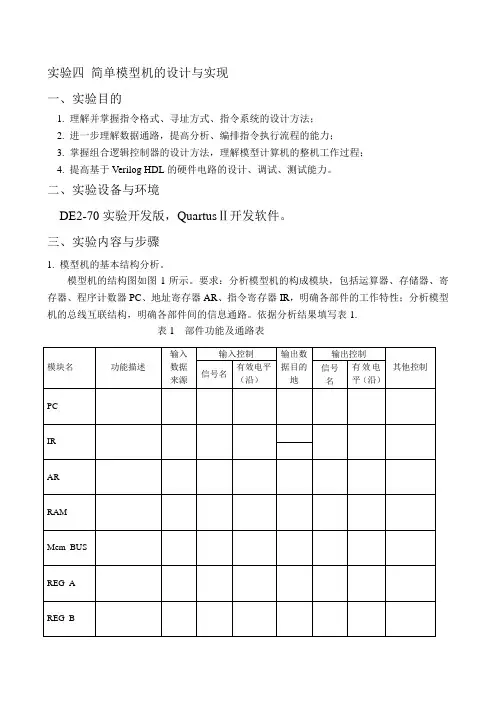

实验四简单模型机的设计与实现一、实验目的1. 理解并掌握指令格式、寻址方式、指令系统的设计方法；2. 进一步理解数据通路，提高分析、编排指令执行流程的能力；3. 掌握组合逻辑控制器的设计方法，理解模型计算机的整机工作过程；4. 提高基于Verilog HDL的硬件电路的设计、调试、测试能力。
