机械制图复习资料

1 螺栓连接
螺栓连接： 用螺栓、螺母和垫圈将两个不太厚、而且又允许钻 成通孔的零件连接在一起。
动画：螺栓连接
适用场合：
用来连接不太厚、而且又允许钻成通孔的零件。
装配过程：
➢螺栓穿过被连接件的通孔。 （为便于装配,此通孔应稍大于螺栓杆的直径d,约为1.1d ）
➢在制有螺纹的一端装上垫圈,拧上螺母。 (加垫圈的目的是为了避免拧紧螺母时损坏被连接件的表 面。
3、螺纹的结构
螺纹收尾和退刀槽
螺纹的未端： 为了便于装配 和防止螺纹起 始圈损坏，常 在螺纹的起始 处加工成一定 的形式，如倒 角、倒圆等。
螺纹收 尾
退刀纹
退出 车刀
车刀
开始 车刀
螺纹的收尾和退刀槽：
车削螺纹时，因加工的 刀具要退刀或其它原因 ，螺纹的未尾部分产生 不完整的牙型，称为螺 尾。为了避免产生螺尾 ，可以在螺纹未尾处加 工出一槽，称为退刀槽 。然后再车削螺纹。
牙底
牙顶
小径 大径
牙顶
牙底
螺纹的中径：
一个假想圆柱的直径。该圆柱的母线通过牙型上沟槽 和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
牙顶 内螺纹
牙底 外螺纹
⑶ 螺纹的线数n
单线螺纹: 沿一条螺旋线形成的螺纹 。
多线螺纹: 沿两条或两条以上在轴向等距分布的螺旋线所形
成的螺纹。
⒋ 螺纹牙型的表示方法
⑴ 重合画法
⑵ 移出局部放大画法
5：1
(3) 局部剖视
⒌ 螺纹旋合的画法
A
A－A
A 不
剖
旋入深度
螺纹深度
钻空深度
相邻两零件剖 面线方向相反

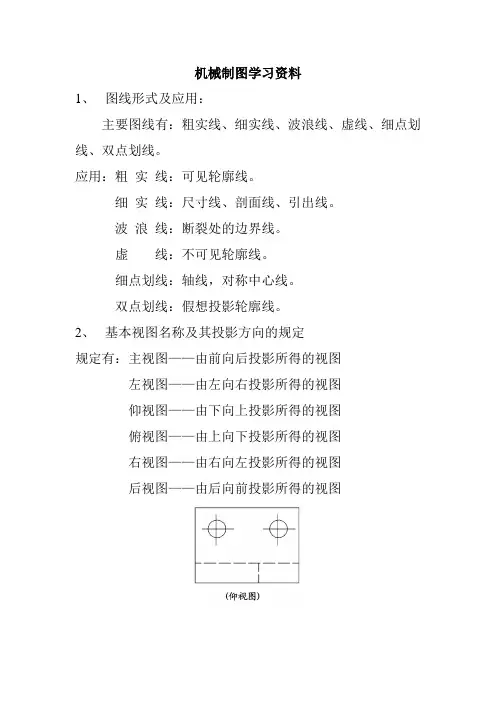

机械制图学习资料1、图线形式及应用：主要图线有：粗实线、细实线、波浪线、虚线、细点划线、双点划线。

应用：粗实线：可见轮廓线。

细实线：尺寸线、剖面线、引出线。

波浪线：断裂处的边界线。

虚线：不可见轮廓线。

细点划线：轴线，对称中心线。

双点划线：假想投影轮廓线。

2、基本视图名称及其投影方向的规定规定有：主视图——由前向后投影所得的视图左视图——由左向右投影所得的视图仰视图——由下向上投影所得的视图俯视图——由上向下投影所得的视图右视图——由右向左投影所得的视图后视图——由后向前投影所得的视图2（辅助视图） 斜视图——机件向不平行于任何基本投影面的投影所得的视图局部视图——将机件的某一部分向基本投影面投影所得的视图3、 剖视图的种类：剖视图的种类有：全剖视图、半剖视图、局部剖视图4、 工厂生产的零件中主要用那些剖面符号主要用：金属材料剖面符号非金属材料剖面符号线圈绕组元件剖面符号第3页玻璃及供观察窗用的其它透明材料剖面符号5、 轴测图一般采用哪三种轴测图一般采用：① 正等轴测图，简称正等测；② 正二等轴测图，简称正二测；③ 斜二等轴测图，简称斜二测；6、 尺寸公差在零件图中的注法 尺寸公差在零件图中的标注应按下列三种形式之一标注：① 当采用公差代号标注线性尺寸的公差时，公差带的代号应注在基本尺寸的右边。

例：GIS011部分中 8K A ·510·332触头座4② 、当采用极限偏差标注线性尺寸的公差时，上偏差应注在基本尺寸的右上方，下偏差应于基本尺寸注在同一度线上。

③ 当要求同时标注公差代号和相应的极限偏差时，则后者应加上圆括号。

()05.001.0680+-ΦK ()2.00780+ΦH第5页7、 尺寸公差在装配图中的标注方法有哪几种在装配图中标注线性尺寸的配合代号时，必须在基本尺寸的右边，用分数的形式注出，分子为孔的公差带代号，分母为轴的公差带代号，下列三种形式均可表示：6750f H Φ 2.05.025.005050--+ΦΦ 6750f H Φ 2.05.025.0050--+Φ6750f H Φ 1502502.05.025.00件件--+ΦΦ6例如：G2S011部分，8K A ·370·441密封圈8、 角度公差的标注方法角度公差的标注方法有下列几种：9、 公差等级分为多少级，最常用的公差等级为哪一级公差等级分为20级，即：I T01 I T0 ……I T18（I T 符号表示标准公差） 最常用的为IT610、 基本偏差代号基本偏差用拉丁字母表示，大写代表孔，小写代表轴。

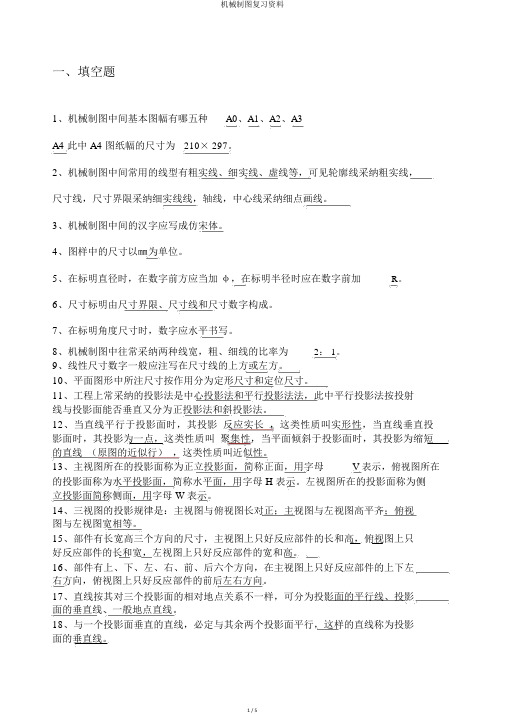

一、填空题1、机械制图中间基本图幅有哪五种A0、A1、A2、A3A4 此中 A4 图纸幅的尺寸为210× 297。

2、机械制图中间常用的线型有粗实线、细实线、虚线等，可见轮廓线采纳粗实线，尺寸线，尺寸界限采纳细实线线，轴线，中心线采纳细点画线。

3、机械制图中间的汉字应写成仿宋体。

4、图样中的尺寸以㎜为单位。

5、在标明直径时，在数字前方应当加φ，在标明半径时应在数字前加R。

6、尺寸标明由尺寸界限、尺寸线和尺寸数字构成。

7、在标明角度尺寸时，数字应水平书写。

8、机械制图中往常采纳两种线宽，粗、细线的比率为2： 1。

9、线性尺寸数字一般应注写在尺寸线的上方或左方。

10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

11、工程上常采纳的投影法是中心投影法和平行投影法法，此中平行投影法按投射线与投影面能否垂直又分为正投影法和斜投影法。

12、当直线平行于投影面时，其投影反应实长，这类性质叫实形性，当直线垂直投影面时，其投影为一点，这类性质叫聚集性，当平面倾斜于投影面时，其投影为缩短的直线（原图的近似行），这类性质叫近似性。

13、主视图所在的投影面称为正立投影面，简称正面，用字母V 表示，俯视图所在的投影面称为水平投影面，简称水平面，用字母 H 表示。

左视图所在的投影面称为侧立投影面简称侧面，用字母 W表示。

14、三视图的投影规律是：主视图与俯视图长对正；主视图与左视图高平齐；俯视图与左视图宽相等。

15、部件有长宽高三个方向的尺寸，主视图上只好反应部件的长和高，俯视图上只好反应部件的长和宽，左视图上只好反应部件的宽和高。

16、部件有上、下、左、右、前、后六个方向，在主视图上只好反应部件的上下左右方向，俯视图上只好反应部件的前后左右方向。

17、直线按其对三个投影面的相对地点关系不一样，可分为投影面的平行线、投影面的垂直线、一般地点直线。

18、与一个投影面垂直的直线，必定与其余两个投影面平行，这样的直线称为投影面的垂直线。

机械制图复习资料一、定义机械制图是一种用图样表示机械的结构形状、尺寸大小、工作原理和技术要求的学科。

图样由图形、符号、文字和数字等组成，是机械工程界通用的语言。

二、基本概念1、图样：用图形、符号、文字和数字等表示机械零件的结构形状、尺寸大小、工作原理和技术要求的媒介。

2、视图：从机件某方向投影所得的图形，用于表达机件的外部形状。

3、剖视图：用剖切面剖开机件，将剖切面与投影面平行，再投射所得的图形，用于表达机件的内部结构。

4、尺寸标注：用尺寸线、尺寸界线、箭头、数字等表示机件的尺寸大小。

5、比例：图样中图形与其实物相应要素的线性尺寸之比。

6、投影面：物体在光线照射下，将物体在平面上呈现的形状称为投影面。

三、制图标准1、图样幅面及格式：图样的幅面尺寸应符合GB/T -2008《技术制图图纸幅面和格式》的规定。

2、比例：图样的比例应按GB/T -2008《技术制图比例》的规定。

3、图线：图样中的可见轮廓线、虚线、中心线、轴线等均应符合GB/T 4457.4-2002《机械制图图线》的规定。

4、字体：图样中的汉字应采用长仿宋体，数字和字母可采用等线体或斜体。

5、尺寸标注：尺寸标注应符合GB/T 4458.4-2003《机械制图尺寸标注》的规定。

四、绘图方法1、投影法：根据三视图原理，采用正投影法绘制机件的图形。

2、视图选择：选择适当的视图以清晰地表达机件的外部形状和内部结构。

3、剖视图：使用剖视图表达机件的内部结构，注意剖视符号的正确使用。

4、尺寸标注：标注机件的尺寸大小，注意尺寸线和尺寸界线的正确使用。

5、比例：根据需要选择适当的比例以缩小或放大图形的大小。

一、选择题（每题2分，共20分）1、在绘制机械图样时，我们一般采用哪一种投影方法？A.正投影B.斜投影C.中心投影D.镜像投影2、下列哪个选项不是机械制图的常用工具？A.三角尺B.圆规C.量角器D.丁字尺3、在三视图投影中，下列哪个视图不包含在主视图和俯视图之间？A.左视图B.后视图C.俯视图D.右视图4、在机械制图中，实线一般用于表示什么？A.轮廓线B.中心线C.虚线D.剖面线5、下列哪个符号不是机械制图的标注符号？A.粗糙度符号B.尺寸标注符号C.形位公差符号D.角度标注符号6、在机械制图中，一般采用几个基本视图来表示物体？A. 2个B. 3个C. 4个D. 5个7、下列哪个选项不是机械制图的常用材料？A.铁板B.木板C.塑料板D.玻璃板8、在机械制图中，剖视图一般用于表示物体的哪个方面？A.内部分结构B.外部形状C.内部形状D.细节结构9、下列哪个选项不是机械制图的常用画法？A.轴测图B.三视图C.正等测图D.透视图10、在机械制图中，下列哪个符号表示沉孔的标注？A.锪平符号B.光孔符号C.沉孔符号D.以上都不是二、填空题（每题3分，共30分）1、请填写机械制图的三个基本视图：________、________、________。

28) 图样中的尺寸,以mm 为单位时, 不需标注单位。图样中所标注的尺寸, 为该图样所示机件的最后完工尺寸。
二、判断题 1.判断两直线的相对位置。
交叉
相交
相交
交叉
交 2叉 .判断两直相线交的相对相交位置。 交叉
交叉
相交
平行
交叉
3.判断两直线的相对位置。
交叉
交叉
相交
相交
4交.判叉 断两直交 线叉的相对相位交置。 相交
20) 螺纹的五要素为：牙型、大径、螺距、 线数、旋向。
21) 外螺纹在非圆视图中，大径用粗 实线表示，小径用细实线表示。
22) 在绘制圆柱直齿轮的圆视图中， 齿顶圆用粗实线表示，分度圆用细点画 线表示，齿根圆用细实线表示。
23)装配图的内容包括：一组图形、 必要的尺寸、技术要求，标题栏、序号 和明细栏。
第二章 投影法与几何元素的投影
一、点的投影
点的投影及投影规律；
aa′⊥ox,a′a″⊥oz,aax= a″az
二、 直线的投影 直线相对投影面的位置及其投影特性
1 投影面倾斜线 ---缩小投影 2 投影面垂直线 ---积聚一点 3 投影面平行线 ---反映实长
求倾斜线的实长及其对投影面的倾角 A B-a b-- ZB-ZA---- α A B-a′b′-YB-YA---- β A B-a″b″-XB-XA---- γ
12、已知△ABC的一边AB,并知边AC平 行EF,另一边BC为水平线,试完成三角形的两 投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。
10.已知三角形ABC为正垂面和水平投影△abc，并知其与 H面的倾角α=30°,求三角形ABC的另外两个投影。

AB Za-Zb
α
ab
二 平面的投影
1 投影面倾斜面------类似性 2 投影面垂直面------积聚性 3 投影面平行面------实形性
第三章 几何元素间的相对位置
第一节 点、线、平面间的从属问题 第二节 两直线的相对位置
1.平行(同面投影都平行,线段长度之比投影不变)
2.相交(同面投影都相交,交点符合点的投影规律)
8、完成△ABC的正面投影(DC是属 于△ABC的侧垂线)。
8、完成△ABC的正面投影(AD是属 于△ABC的侧垂线)。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
角形ABC的另外两个投影。
9.已知三角形ABC为铅垂面和正面投影 △a'b'c'，并知其与V面的倾角β=30°,求三
10)视图分为：基本视图、向视图、局部 视图、斜视图。
பைடு நூலகம்
一、填空
11) 六个基本视图的名称为：主视图，左 视图、俯视图、右视图、仰视图、后视图。
12)剖视图按剖切范围可分为：全剖视图、 半剖视图、局部剖视图三种。
13) 断面图可为：移出断面图、重合断面 图。
14) 在断面图中，移出断面图的轮廓线为： 粗实线；重合断面图的轮廓线为：细实线。
交叉
相交
相交
平行
5.判断两直线的相对位置。
交叉
相交
平行
交叉
1、直线AB与CD相交,求cd。
1、直线AB与CD相交,求cd。
2、作一水平线MN距H面10mm并与直线AB、
CD均相交。
2、作一水平线MN距H面10mm并与直线AB、CD均相

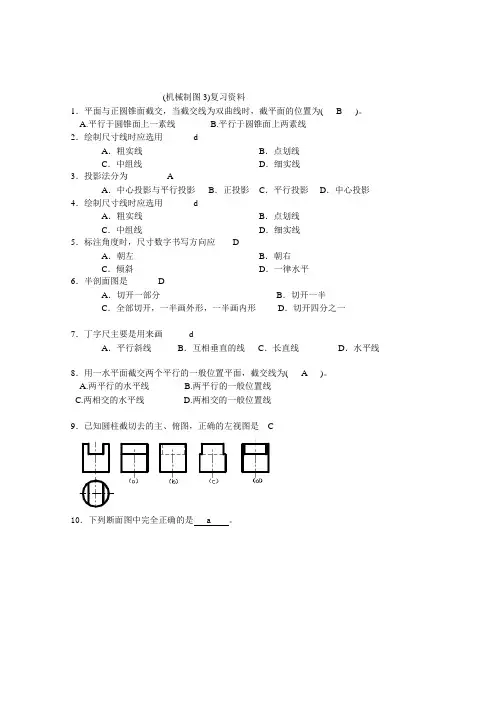

(机械制图3)复习资料1．平面与正圆锥面截交，当截交线为双曲线时，截平面的位置为( B )。

A.平行于圆锥面上一素线 B.平行于圆锥面上两素线2．绘制尺寸线时应选用 dA．粗实线B．点划线C．中组线D．细实线3．投影法分为 AA．中心投影与平行投影B．正投影C．平行投影D．中心投影4．绘制尺寸线时应选用 dA．粗实线B．点划线C．中组线D．细实线5．标注角度时，尺寸数字书写方向应 DA．朝左B．朝右C．倾斜D．一律水平6．半剖面图是 DA．切开一部分B．切开一半C．全部切开，一半画外形，一半画内形D．切开四分之一7．丁字尺主要是用来画 dA．平行斜线B．互相垂直的线C．长直线D．水平线8．用一水平面截交两个平行的一般位置平面，截交线为( A )。

A.两平行的水平线B.两平行的一般位置线C.两相交的水平线D.两相交的一般位置线9．已知圆柱截切去的主、俯图，正确的左视图是 C10．下列断面图中完全正确的是 a 。

11．平面与正圆锥面截交，当截交线为双曲线时，截平面的位置为( B )。

A.平行于圆锥面上一素线B.平行于圆锥面上两素线C. 平行于圆锥面上一直线D. 平行于圆锥面上中心线12．图纸上尺寸数字的标注应按物体 bA．画出的大小B．实际大小C．缩小后的大小D．放大后的大小13．在尺寸标注中SΦ代表（ B ）A、球半径 ;B、球直径;C、圆直径D．圆半径14．在尺寸标注中轮廓线可以作为（ B ）A、尺寸线;B、尺寸界线 ;C、引出线D．中心线15．直线在所平行的投影面上的投影是（A）A、实长不变;B、长度缩短;C、聚为一点D．长度伸长16．螺纹的公称直径是指螺纹的（ A）A、大径;B、中径;C、小径D．外径17．用一水平面截交两个平行的一般位置平面，截交线为( A )。

A.两平行的水平线B.两平行的一般位置线C.两相交的水平线D.两相交的一般位置线17．两立体相交所得之交线称为（B ）A、截交线;B、相贯线;C、过渡线D．实线18．标注为M10-6g的螺纹是（B ）18．在尺寸标注中代表厚度的符号是（A）A、t ；B、Φ；C、SR D．sΦ19．在尺寸标注中SΦ代表（ B ）A、球半径 ;B、球直径;C、圆直径D．圆半径20．圆柱体在其轴线所垂直的投影面上的投影为圆，则另两个投影是（B）A、均为圆;B、均为矩形;C、均为直线D．均为圆锥21．已知直齿圆注齿轮的模数m=4,齿数Z=30，则其齿顶直径是（A ）A、da=128;B、da=120;C、da=110 D．da=1222．平面与正圆锥面截交，平面平行锥面上两条素线时截交线为( D )。

机械制图高一复习资料机械制图高一复习资料机械制图是一门重要的工程技术课程，它是工程设计的基础，对于工程师来说至关重要。

在高一学年，学生们将接触到机械制图的基础知识和技能，为今后的学习和职业发展奠定坚实的基础。

本文将为大家提供一些机械制图高一复习资料，帮助大家更好地理解和掌握这门课程。

一、机械制图的基本概念机械制图是通过图纸和图样来表达和传递工程设计信息的一种技术。

它包括了几何图形的绘制、尺寸和标注、视图的投影、剖视图、装配图等内容。

学习机械制图需要掌握一些基本概念，比如图纸的种类、常用的图形符号和标记、视图的投影原理等。

二、机械制图的基本技能1. 绘制几何图形：学习机械制图的第一步是学会绘制几何图形，比如直线、圆、椭圆、曲线等。

掌握几何图形的绘制方法和技巧，能够准确地表达设计意图。

2. 尺寸和标注：在机械制图中，尺寸和标注是非常重要的，它们能够告诉读者图纸上各个元素的尺寸和位置关系。

学习如何正确地标注尺寸，使用适当的符号和线条，是机械制图的基本技能之一。

3. 视图的投影：视图的投影是机械制图中的核心内容之一。

通过透视投影，将三维实体的形状和尺寸表达在二维图纸上。

学习视图的投影原理和方法，能够准确地表达设计对象的外形和内部结构。

4. 剖视图：剖视图是一种特殊的视图，它能够展示设计对象的内部结构和细节。

学习如何绘制和标注剖视图，能够更好地理解和分析设计对象的构造和功能。

5. 装配图：装配图是将多个零件组装在一起的图纸。

学习如何绘制装配图，能够清晰地表达各个零件之间的位置关系和装配顺序，为实际生产提供指导。

三、机械制图的应用领域机械制图广泛应用于各个工程领域，比如机械工程、汽车工程、航空航天工程等。

在这些领域中，机械制图是工程设计和制造的基础，它能够帮助工程师将设计意图转化为具体的产品。

1. 机械工程：在机械工程领域，机械制图是设计和制造各种机械设备的基础。

通过机械制图，工程师能够准确地表达设计意图，指导制造过程。

机械制图综合复习题一班级：姓名：一填空题1.组合体尺寸标注的基本要求为：。

2.极限配合的两种基准制为：。

3.投影法分为：。

4.剖视图按切范围可分为：。

5．平面相对投影面的位置不同可分为：三种位置平面。

6．断面图分为：和两种。

7．同一零件各剖视图的剖面线方向间隔。

8．装配图中一般标注:。

9.六个基本视图的名称为：。

10.基孔制中基准孔的代号为：，基轴制中基准轴的代号为：。

11.与正垂面垂直的直线为：，与铅垂线的直线为：。

12.Φ30H6各项的含义：Φ30是、H是、 6是。

13.绘制圆柱齿轮的圆视图中，齿顶圆用线表示，分度圆用线表示，齿根圆用线表示，或省略不画。

14.外螺纹在非圆视图中，大径用表示、小径用表示。

15.相对投影面的三种位置直线是: 、、。

二．判断题1．判断下列两直线间的相对位置2．判断下列两直线间的相对位置3．判断下列两直线间的相对位置4．判断下列两直线间的相对位置三．点、线、面作图题1.过点C作直线CD与AB相交，使交点2.已知四边形的对角线BC为正平线，求作到V面的距离为12mm。

四边形的水平投影。

3. 已知直线AB上的点K到V和H4.已知△ABC的AB边，并知边AC平行EF，面的距离相等，求点K的三面投影。

另一边BC为水平线，试完成三角形的两投影。

5.已知DEF为一正垂面和水平投影，并知6.已知正方形ABCD为正垂面，其一边与H面的倾角α= 45°，求该平面 AB为正平线，完成正方形的两面投影。

的另两个投影。

7.直线AB与CD相交，求直线CD的正 8.在平面CDE内确定一点K,使点K，面投影。

使点K比点D低12 mm ，距V面15 mm,求点K的两个投影。

9.过点C作正平线CD与直线AB相交 10.已知直线AB属于平面ΔCDE,并使其长度为20mm。

求AB的正面投影。

四．求截交线、相贯线1．完成圆球被截切的水平投影。

2．完成圆球被截切的水平投影。

3．完成圆柱被截切的水平投影。

机械制图复习资料大全一、引言机械制图是机械工程学科中的重要基础课程之一，它能够帮助工程师们准确地表达和传递设计意图，并在实际制造中起到指导作用。

为了帮助大家更好地复习机械制图知识，本文汇总了一些优质的机械制图复习资料，希望对大家的复习工作有所帮助。

二、图纸标准在学习机械制图之前，了解图纸标准是非常重要的。

下面是一些常用的图纸标准：1.GB/T 1182-1997：零件表面粗糙度标准2.GB/T 1804-2000：公差规定与公差等级3.GB/T 1299-2000：钢铁材料牌号表示方法4.GB/T 1800.1-2009：工程制图尺寸标准5.GB/T 1800.2-2009：工程制图字形标准6.GB/T 1801-2009：工程制图投影方法7.GB/T 1802-2009：工程制图线型标准以上标准是机械制图的基础，了解并掌握这些标准对于正确理解和绘制图纸至关重要。

三、书籍推荐1.《机械制图基础教程》（ISBN: 978-7-111-47921-4）该书是机械制图的经典教材，内容全面、结构清晰，适合初学者入门。

书中详细介绍了机械制图的基本知识，包括图纸投影方法、线型标准、尺寸标注等，同时还提供了大量的习题和案例，方便读者进行巩固和实践。

2.《机械制图与CAD》（ISBN: 978-7-111-64103-2）该书介绍了机械制图与计算机辅助设计（CAD）的结合应用，主要包括CAD的基本操作、图纸绘制技巧以及CAD软件在机械制图中的应用。

书中还附有大量的实例和练习题，可供读者进行实践和巩固。

3.《机械制图与工程制图》（ISBN: 978-7-111-17706-6）该书内容涵盖了机械制图和工程制图两个方面，不仅介绍了机械制图的基本知识，还介绍了工程制图所需的相关内容。

该书以实际工程问题为背景，将理论和实践相结合，有助于读者更好地理解和应用制图知识。

四、在线课程除了书籍，还有一些优秀的在线课程可以帮助大家进行机械制图的复习。

机械制图复习题1. 机械制图的基本概念- 简述机械制图的定义及其重要性。

- 描述第一角投影法和第三角投影法的区别。

2. 制图的基本规定- 列举制图时常用的比例及其应用场合。

- 解释线型的种类及其在图纸上的表示方法。

- 说明尺寸标注的基本原则和要求。

3. 几何作图- 描述如何进行圆的等分和圆弧的绘制。

- 阐述正多边形的绘制方法。

- 说明如何绘制椭圆。

4. 视图与剖视图- 列举机械制图中常见的视图种类及其表示方法。

- 描述剖视图的类型及其应用场景。

- 说明剖面线的种类和绘制规则。

5. 尺寸标注- 阐述尺寸标注的基本规则和步骤。

- 描述如何进行尺寸链的标注。

- 说明尺寸公差和几何公差的标注方法。

6. 标准件和常用件的表示方法- 列举常见的标准件和常用件，并说明其在图纸上的表示方法。

- 描述螺纹的表示方法和标注规则。

- 说明齿轮的绘制和标注方法。

7. 零件图的绘制- 说明零件图的绘制步骤和注意事项。

- 描述如何选择合适的视图和剖视图来清晰表达零件的结构。

- 阐述零件图上技术要求的标注方法。

8. 装配图的绘制- 描述装配图的作用和绘制要求。

- 说明装配图中各零件的表示方法和编号规则。

- 阐述装配图中配合关系和运动关系的表示方法。

9. 轴测图和透视图- 描述轴测图的绘制原理和步骤。

- 说明透视图的绘制方法和应用场景。

10. 计算机辅助设计（CAD）- 简述计算机辅助设计的定义和在机械制图中的应用。

- 描述常见的CAD软件及其功能。

- 说明如何利用CAD软件进行机械制图。

11. 制图的常见错误及其预防- 列举制图中常见的错误类型。

- 描述如何检查和预防这些错误。

12. 制图的实践与应用- 描述制图在实际工程中的应用案例。

- 说明如何将制图知识应用于解决实际问题。

机械制图复习资料一、填空题（每小题6分，共30分）1、一条直线与V面平行、与H面、W面倾斜，这条直线是正平线。

侧平面在W面上的投影反映实形。

2、配合尺寸为①42H7/g6 ,表示轴、孔配合的基本尺寸为42 毫米，此配合为基孔制的配合。

孔的公差等级为7__, 基本偏差值为_0_。

轴的基本偏差代号为J6_。

3、零件图的内容有：（1）一组完整的视图，包括剖视和断面；（2）完整的尺寸；（3）技术要求；（4）标题也。

—4、装配图一般应标注以下尺寸：规 ________5、表面粗糙度的含义是：把力__________二、简答题（每小题15分，共30分）1、轮盘类零件一般用在什么地方？有什么作用？请写出这类零件的表达方案。

答：轮盘类零件可包括手轮、胶带轮、端盖、盘座等。

轮一般用来传递动力和扭矩，盘主要起支承、轴向定位及密封作用。

表达方案：1、轮盘类零件主要是在车床上加工，所以应按照形状特征和加工位置选择主视图，轴向横放；对有些不以车床加工为主的零件可按形状特征和工作位置确定。

2轮盘类零件一般需要两个主视图。

3、轮盘类零件的其他结构形状，如轮辐可用移出断面或放大断面表示。

4、根据轮盘类零件的结构特点（空心的），各个视图具有对称平面时，可作半剖视；无对称平面时，可作全剖视。

2、轮盘类零件的技术要求是什么？答：1、有配合的内、外表面粗糙度参数值较小；起轴向定位的端面，表面粗糙度参数值也较小。

2、有配合的而空和轴的尺寸公差较小；与其他运动零件相接触的表面应有不平行度、不垂直度的要求。

三、综合制图题，看懂装配图，拆画夹套（2号零件）的零件图。

（40 分）要求：（注意：仔细画好第三页的图片，否则不及格）1、用适当的表达方法，按 1 : 1拆画出夹套（2号零件）的零件图；2、把装配图上与该零件有关的尺寸标注到零件图中；3、在零件图中标注指定表面的表面粗糙度：？48f6圆柱面的Ra值为1.6，右端面的Ra值为6.3。

1 / 3*■7H J4-*t£c—■■~-*l-亠-*-«S7*■-»v-■■—SL■■g2 / 3（注：范文素材和资料部分来自网络，供参考。

国家开放大学机械制图期末考试复习资料(部分)【单选题】对于端面全跳动公差，下列论述正确的有()。

【答案】CA.属于形状公差B.不属于位置公差C.属于跳动公差D.与平行度控制效果相同【单选题】图纸中，物体的不可见轮廓线用()表示。

【答案】BA.实线B.虚线C.点化线D.细实线【单选题】俯视图在主视图的()。

【答案】AA.正下方B.斜下方C.正左方D.正右方【单选题】图纸比例4:1是()。

A.放大比例B.缩小比例C.原值比例D.实际比例【单选题】形位公差中，如果公差带为圆形或圆柱形，公差值前加注()。

【答案】AA.B.SC.0D.R【单选题】形位公差中的公差值是以()为单位的。

【答案】CA.厘米B.分米C.毫米D.微米【单选题】半剖视图由一半外形，一半内形拼凑而成，中间以()分界。

【答案】BA.虚线B.点化线C.直线D. 曲线【单选题】在螺纹标注中， M 表示()。

【答案】AA.普通螺纹B.梯形螺纹C.锯齿形螺纹D.非标准螺纹【单选题】局部视图的范围用()表示。

【答案】BA.直线B.波浪线C.双曲线D.椭圆【单选题】在垂直于螺纹轴线的视图中，表示小径的细实线圆画约()圈。

【答案】BA. 1/2B.3/4C.2/3D.1【单选题】制图中，外螺纹大径用()表示。

【答案】AA.粗实线B.细实线C.细点化线D.虚线【单选题】尺寸标注中，符号t 表示()。

【答案】BA.球直径B.厚度C.深度D.45 度倒角【单选题】尺寸标注中，粗糙度的单位是()。

【答案】DA.分米B.厘米C.毫米D.微米【单选题】三视图不包括()。

【答案】DA.主视图B.俯视图C.左视图D.右视图【单选题】形位公差在标注时，基准标注首选是()。

【答案】CA.BB.CC.AD.I【单选题】机械行业标准的表示符号是以下哪种()。

【答案】AA.GBB.JBC.QBD.NY【单选题】标准图纸的基本幅面有()。

【答案】CA.3种C.5种D.4种【单选题】半径为30的圆球标注方法为()。

3、读齿轮轴零件图，在指定位置补画A-A断面图，并回答下列问题。

（15分）（1）说明M12×1.5-6g含义：表示公称直径为12mm的细牙普通螺纹，M为螺纹代号，1.5为螺距,6g为中径和顶径的公差带代号 。

（2）说明含义：⊥表示垂直度，0.03为垂直度公差，A为基准符号 。

（3）指出图中的工艺结构：它有 2 处倒角，其尺寸分别为 C2和C1.5，有 1 处退刀槽，其尺寸为 2×2 。

2. 表面粗糙度符号顶角为____ 60 ____度。

3. 内外螺纹只有当___ ____；__ _____；__ _____；___ ____；__ _____等五要素完全相同时，才能旋合在一起。

牙型、直径、线数、螺距、旋向38、Autocad中，应用相切、相切、相切方式画圆时：B（A）相切的对象必须是直线（B）不需要指定圆的半径和圆心。

（C）从下拉菜单激活画圆命令。

（D）不需要指定圆心但要输人圆的半径。

27、Autocad中，如果从起点为(５,５)，要画出与X轴正方向成３０度夹角，长度为５０的直线段应输入：C（A）５０，３０（B）＠３０，５０（C）＠５０<３０（D）３０，５０94、Autocad中，半径尺寸标注的标注文字的默认前缀是：( ) B（A）D （B）R （C）Rad （D）Radius九、读零件图，并回答问题。

（1）此零件名称是，使用的材料是，使用的画图比例是，以及此零件图的图号是。

（2）此零件表面质量要求最高的粗糙度代号是。

（3） Ф54的基本尺寸是，最大极限尺寸是，最小极限尺寸是。

（4） 在图中指定位置按1:1绘制A-A断面图答案：（1）此零件名称是传动轴，使用的材料是45号钢，使用的画图比例是1：2 ，以及此零件图的图号是MP-4 。

（2）此零件表面质量要求最高的粗糙度代号是。

（3） Ф54的基本尺寸是54 ，最大极限尺寸是 54.000 ，最小极限尺寸是 53.981 。

其它视图 1.轴套类:对轴上的结构如键槽、退刀槽、越程槽、中心 孔进行表达，采用局部剖视、断面、局部放大等方法（p21） 2.盘盖类:有一个或两个左右视图（包括局部视图），表 达轮盘上的孔槽、轮辐等结构的分布情况。（p24)
26
其它视图 3.叉架类: 通常需要两个以上视图表达，它们的倾 斜部分采用斜视或斜剖，安装孔、安装板、支撑板、 肋板等结构常用局部剖和断面图。(p39) 4.箱体类 常需要三个以上的基本视图和足够数量的 辅助视图。(p46) 对于叉架类、箱体类零件先画出三视图，再分析结构 特点，调整表达方法，确定视图数量。
在上述三个符号的长边上均可加 一横线，用于标注有关参数和说明
28
4. 表面粗糙度的标注
表面粗糙度标注基本规定： （1）在同一张图样上，每一表面一般只标 注一次代(符)号，并按规定分别注在可见轮 廓线、尺寸界线、尺寸线和其延长线上。
（2）符号的尖端必须从材料外指向表面。
（3）表面粗糙度参数值的大小、方向与尺寸 数字的大小、方向一致。
倒角
根部切槽
35
(2)两零件接触时，在同一方向上只宜有一对接触面,既 满足装配要求，制造也方便。
不接触面 接触面
不接触面
接触面
接触面 不接触面
36
(3)圆锥面接触应有足够的长度，且锥体顶部与 底部须留间隙。
合理
不合理
37
P34.2
P35.2
P36.1
P36.3 做C-C剖视图
P37.1
★齿根圆在剖视图
齿根圆 齿顶圆
中画粗实线，在端
视图中齿根线画细
实线或省略不画。
★在非圆投影的剖 视图中轮齿部分不画 剖面线。
分度圆
24
⑵ 两圆柱齿轮啮合的画法 画图要点：
