马来酸酐化聚丁二烯(MLPB)对天然橡胶硫化胶抗撕裂性能的影响

①用特殊胶乳 ②在RFL处理后的基础上再涂一层黏合剂或胶浆。 ③在RFL处理后的基础上,在配方中直接加入特殊的 黏合剂促进剂。
①用特殊乳
RFL处理后的基础上再涂一层黏 合剂或胶浆
如再涂一层： CHEMLOK 238 罗门哈斯Thixon 814 。。。。
加特殊粘合剂如SR 633
对EPDM混炼胶的门尼粘度几乎没影响。 对于硫化特性：MLPB用量对EPDM焦烧时间Ts1和最 低转矩ML几乎没影响； MLPB少量使用（2.5phr）时，其对EPDM的硫化程度 （MH-ML）和最高扭矩MH即有影响，之后随着用量 的增加而增大，MLPB少量使用（2.5phr）时，正硫 化时间t90、硫化速度[1/(t90-t10)]逐几乎没影响，之 后随着用量的增加而增大，t90渐减小，硫化速度加 快。 这可能由于MLPB主要成分为低分子量的聚丁二烯不 饱和树脂，在过氧化物硫化体系中参与交联，类似助 交联剂作用[5]。
MLPB用量对EPDM力学性能的影响
加入MLPB拉伸强度逐渐增加; 扯断伸长率和磨耗逐渐下降; 硬度和100%定伸强度逐渐增大，即模量 增加，与上述交联程度趋势一致; 撕裂强度随着MLPB用量增加而增加; 压缩永久变形先下降后增加.
MLPB对对短纤维复合材料性能
芳纶短纤维10份
粘合对比
MLPB用量对尼龙帆布粘合性能 的影响
MLPB用量对聚酯线绳与EPDM H-抽出力的影响
随着MLPB用量的增大，粘合强度逐渐 增加，当用量达到10份后粘合提高趋缓 。 MLPB中聚丁二烯接枝马来酸酐，在聚 丁二烯分子链中接枝了极性基团，这些 极性基团与尼龙的胺基、聚酯的羟基起 化学反应，形成化学键或配位键，提高 了纤维与橡胶粘合强度。

１ 实验 ３
方向硫化，裁制标准样条准备性能测试。 １３分析测试 ．
１ １主 要原材料 ．
（） １接枝产物傅里叶变换红外光谱 （Ｔ 分 Ｆ ） Ｉ Ｒ
析
天然橡胶 ，１ 标准胶，广东省湛江农垦局 生产；顺丁烯 二酸酐 （ 马来酸酐） ，化学纯，广 州 新港化 工 厂生 产 ；过 氧化 二 异丙 苯 （ Ｃ ） Ｄ Ｐ ，化
均匀并 使纤 维取 向后 出片 。 采用 Ｐ５５ 型盘 式硫 化仪 测定 混炼胶 的硫化 ３５Ｂ 时 间ｔ。 ，按 １０Ｃ ×ｌＭ ａ× ｇ ５＂ ＯＰ ｔｏ 的硫化 条件在 ＱＢ Ｌ— Ｄ０ ４ ０×４ ０ 平 板硫 化 机 上将 混 炼 胶沿 纤 维压 延 ０型
品等等，并且在轮胎的高性能化 、节能环保方面
（Ｆ ，工 业级 ，ｐ１－ ６ Ｉ ＝－ ｍ ， 由黑龙江 Ｓ） （ ０ １ １ １ ２３ｍ ，Ｌ 省富锦市橡胶有 限公司提供；其他各种橡胶配合 剂均为 工业 通用 原料 。
１２试样制备 ． （） Ａ 接枝Ｎ ：以Ｉ Ｐ １Ｍ Ｈ Ｒ ３ 为引发剂，在Ｘ Ｓ ｃ ｓ－ ３０ ０型转矩流变仪 中采用Ｍ Ｈ Ａ 单体对Ｎ 进行接枝改 Ｒ 性 。配 比 （ 量份 数 ）为Ｎ １０ Ａ ５ Ｃ 质 Ｒ ０ ，Ｍ Ｈ ，Ｄ Ｐ ０ ７；温度１０ ，转子转速为５ｒｍ ．５ ３￣ Ｃ ０ｐ。 （） ＦＮ复合材料基本配方 （ ２Ｓ ／Ｒ 质量份数 ）： Ｎ １０ ｎ ．，Ｓ １０ Ｒ ０ ，Ｚ Ｏ ５ ０ Ａ ．，促进剂Ｄ ．， Ｍ ０３ 促进剂ＴＴ １２ Ｍ Ｄ ．，防老剂４ １Ｎ ．，Ｓ ２ ５ ０ ０Ａ ２０ ．， Ｎ ３ ０ Ｆ 变量 。添｝Ｍ Ｒ ３０ ３ ，Ｓ ／ Ｎ 时等量减少基本配 Ｉ ］ 方中的Ｎ 的份数 。 Ｒ 按配 方配料 ，在 ｘ一 型双辊 开炼 机上？ 炼 Ｋ １０ ６ 昆

作者简介：吴贻珍（1963—），男，福建福鼎人，无锡市贝尔特胶 带 有 限 公 司 高 级 工 程 师 ，学 士 ，主 要 从 事 传 动 带 配 方 、工 艺 及 应 用 研究工作。
E-mail：wuyizhen608@163. com
与 铝 或 钢 粘 合 时，胶 料 的 粘 合 强 度 分 别 从1. 2和 0. 9 MPa增大到12. 9和13. 7 MPa[5]。
橡 胶 科 技 原材料·配合
型 平 板 硫 化 机，无 锡 第 一 橡 胶 机 械 有 限 公 司 产 品；MZ5000D型 电 子 材 料 试 验 机 和MZ1000型 无 转 子 硫 化 仪，江 都 明 珠 试 验 机 械 有 限 公 司 产 品； MN2000型门尼粘度仪，上海德杰仪器设备有限公 司产品。 1. 4 试样制备

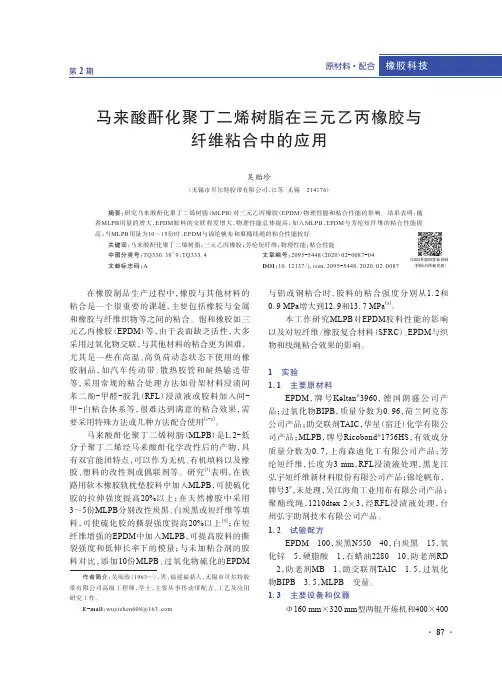

本 工 作 研 究 MLPB对 EPDM 胶 料 性 能 的 影 响 以及对短纤维/橡胶复合材料（SFRC）、EPDM与织 物和线绳粘合效果的影响。
1 实验 1. 1 主要原材料
EPDM，牌 号Keltan®3960，德 国 朗 盛 公 司 产 品；过氧化物BIPB，质量分数为0. 96，荷兰阿克苏 公司产品；助交联剂TAIC，华星（宿迁）化学有限公 司产品；MLPB，牌号Ricobond®1756HS，有效成分 质量分数为0. 7，上海森迪化工有限公司产品；芳 纶短纤维，长度为3 mm，RFL浸渍液处理，黑龙江 弘宇短纤维新材料股份有限公司产品；锦纶帆布， 牌号3#，未处理，吴江海角工业用布有限公司产品； 聚 酯 线 绳，1210dtex 2×3，经RFL浸 渍 液 处 理，台 州弘宇助剂技术有限公司产品。 1. 2 试验配方
EPDM 100，炭黑N550 40，白炭黑 15，氧 化锌 5，硬脂酸 1，石蜡油2280 10，防老剂RD 2，防老剂MB 1，助交联剂TAIC 1. 5，过氧化 物BIPB 3. 5，MLPB 变量。 1. 3 主要设备和仪器

１ ． ２ 增韧 剂 Ｐ Ｐ ｇ Ｐ Ｂ的制 备
将原料 Ｐ Ｐ 、 ＭＬ Ｐ Ｂ、 ＤＣ Ｐ按 配 比 预 混合 均匀 然后 加 入双 螺杆 挤 出机 中进行 反 应挤 出 ， 挤 出温
效率给增韧体系带来了明显的刚性损失 ， 在增韧 体系 中减少橡胶的用量 以期获得材料刚性和韧 性的平衡 。 Ｋ ｅ 等制备 了以 Ｌ Ｄ Ｐ Ｅ为核、 马来酸酐 化的低分子量聚丁二烯（ ＭＬ Ｐ Ｂ ） 为壳 的核壳结构
第３ １ 卷第 １ 期
２ ０ １ ３年 ３月
胶体与聚合物
Ｃ ｈ ｉ ｎ ｅ ｓ ｅ Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｃ ｏ ｌ ｌ ｏ ｉ ｄ＆ Ｐ ｏ ｌ ｙ ｍｅ ｒ
Ｖ ｏ １ ． ３ １ Ｎ ｏ ． １
Ｍａ ｒ ． ２ ０ １ ３
ｄ ｏ ｉ ： １ ０ ． ３ ９ ６ ９ ／ ｊ ． ｉ ｓ ｓ ｎ ． １ ０ ０ ９ — １ ８ １ ５ ． ２ ０ １ ３ ． Ｏ １ ． ０ ０ ９
过氧化二异丙 苯（ Ｄ Ｃ Ｐ ） ： 分析纯 ， 北京 化工 厂； 聚丙烯 （ Ｐ Ｐ ） ： ４ ２ ２ ０ ， ＭＦ Ｒ ＝ Ｏ ． ５ ｇ ／ １ ０ ｍ ｉ ｎ（ ２ ３ ０ ℃， ２ ． １ ６ Ｋ ｇ ） ，北京燕山石化有限公司；尼龙 ６ （ Ｐ Ａ ６ ） ：
Ｇ ｒ ａ ｄ ｅ Ｍ２ ８ ０ ０ ， ＭＦ Ｒ＝２ ． ｏ ｇ ／ １ ０ ｍｉ ｎ（ ２ ３ ０ ℃ ， １ ． ２ ｋ ｇ ） ，
性， 研究了 Ｐ Ｐ ／ Ｐ Ａ ６ 共混体系的增韧失效机理。
１ 实验部分
１ ． １ 实验原 料
冲击强度采用 Ｚ ｗ ｉ ｃ ｋ冲击测试仪进行测试 ， 测试 温度范围为 ． ４ ０ ＂ Ｃ ￣ ｊ ｌ ４ ０ ＂ Ｃ；拉伸性能采用 ｈｓ ￣ ｏ ｎ 电子拉力机进行测试 ， 拉伸速率为 ２ ０ ｍ ｍ ／ ｍ ｉ ｎ 。

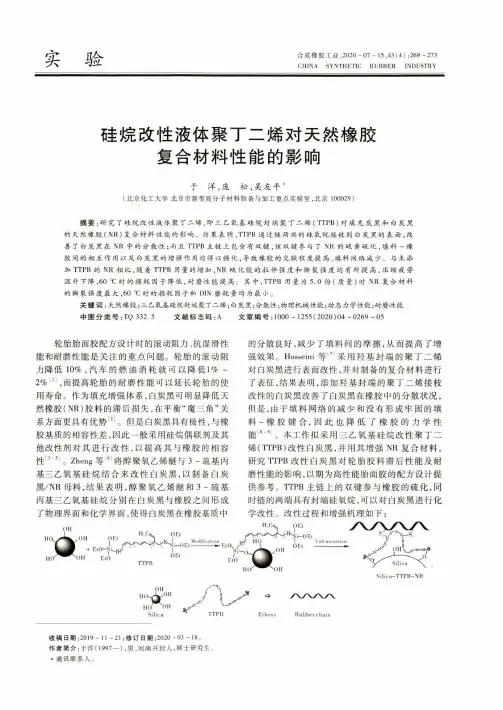

实验合成橡胶工业，2020 -07 - 15,43(4) :269 ~273 CHINASYNTHETICRUBBERINDUSTRY硅烷改性液体聚丁二烯对天然橡胶复合材料性能的影响于洋，庞松，吴友平*(北京化工大学北京市新型髙分子材料制备与加工重点实验室，北京100029)摘要：研究了硅烷改性液体聚丁二烯，即三乙氧基硅烷封端聚丁二烯（T T P B )对填充炭黑和白炭黑的天然橡胶（N R )复合材料性能的影响。

结果表明，T T P B 通过链两端的硅氧烷接枝到白炭黑的表面，改 善了白炭黑在N R 中的分散性；而且T T P B 主链上包含有双键，该双键参与了 N R 的硫黄硫化，填料-橡 胶间的相互作用以及白炭黑的增强作用均得以强化，导致橡肢的交联程度提高、填料网络减少。

与未添 加T T P B 的N R 相比，随着T T P B 用量的增加，N R 硫化胶的拉伸强度和撕裂强度均有所提高，压缩疲劳 温升下降,60 t时的损耗因子降低，耐磨性能提高。

其中，T T P B 用量为5.0份（质量）时N R 复合材料的撕裂强度最大，60 t时的损耗因子和D IN 磨耗量均为最小。

关键词：天然橡肢;三乙氧基硅烷封端聚丁二烯；白炭黑;分散性;物理机械性能;动态力学性能;耐磨性能 中图分类号：TQ 332.5文献标志码：A文章编号：1000 - 1255( 2020)04 - 0269 - 05轮胎胎面胶配方设计时的滚动阻力、抗湿滑性 能和耐磨性能是关注的重点问题。

轮胎的滚动阻力降低10%，汽车的燃油消耗就可以降低1% ~ 2% m ,而提高轮胎的耐磨性能可以延长轮胎的使 用寿命。

作为填充增强体系，白炭黑可明显降低天 然橡胶（NR )胶料的滞后损失，在平衡“魔三角”关 系方面更具有优势[2]。

但是白炭黑具有极性，与橡 胶基质的相容性差，因此一般采用硅烷偶联剂及其 他改性剂对其进行改性，以提高其与橡胶的相容 性+ 5]。

马来酸酐聚丁二烯用途马来酸酐聚丁二烯，又称为聚马来酸酐酯，是一种重要的高分子化合物。

它的分子结构为线性链状，可以通过聚合反应得到。

马来酸酐聚丁二烯具有许多优点，具备多种用途，广泛应用于工业生产和科学研究领域。

以下将对马来酸酐聚丁二烯的用途进行详细介绍。

首先，马来酸酐聚丁二烯是一种好的胶黏剂，常用于粘合和封装。

由于其具有良好的粘附性能，可以广泛应用于各种材料的粘接过程中。

例如，在纸膜电容器的制造过程中，马来酸酐聚丁二烯可以用作电极与电介质之间的粘合剂，确保电容器的稳定性和可靠性。

此外，马来酸酐聚丁二烯还可以用于粘合纸张、金属、塑料等材料，广泛用于包装、建筑、机械等领域。

其次，马来酸酐聚丁二烯也可以用于涂料和涂层的制备。

由于其具有良好的附着性和耐候性，可以用作汽车漆、建筑涂料、油墨等的成膜剂。

马来酸酐聚丁二烯的涂层具有耐候、耐酸碱、耐高温、耐磨等性能，能够保护基材免受外界环境的侵蚀和损害。

此外，马来酸酐聚丁二烯制备的涂层还可以提供阻燃、防腐、防水等功能，广泛应用于建筑、航空、船舶、电子等领域。

另外，马来酸酐聚丁二烯还可以用于树脂增强复合材料的制备。

由于其具有较高的强度和刚度，可以与玻璃纤维、碳纤维、芳纶纤维等增强材料进行混合，制备出具有优异力学性能的复合材料。

这种复合材料具有重量轻、强度高、抗冲击性好等特点，广泛应用于航空航天、汽车、电子等领域。

马来酸酐聚丁二烯增强的复合材料还可以用于制造运动器材、船舶、建筑材料等。

此外，马来酸酐聚丁二烯还可以用作功能材料的原料。

由于其分子结构中含有活性羧酸基团和双键结构，可以通过进一步的化学修饰和功能化反应，制备出具有特殊功能的材料。

例如，可以将马来酸酐聚丁二烯与含氨基的化合物反应，制备出含有胺基的马来酰亚胺，用于制备阻燃剂、抗静电材料等。

此外，还可以将马来酸酐聚丁二烯与磁性材料、光敏材料等进行结合，制备出磁性材料、光敏材料等。

总之，马来酸酐聚丁二烯具有广泛的用途。

物 的偶 联 剂 ，具 有广 泛 的应 用 前景 。例 如 ，加 入
和接枝效率的影响。
１实 验 部 分
１ ． １ 实验材 料

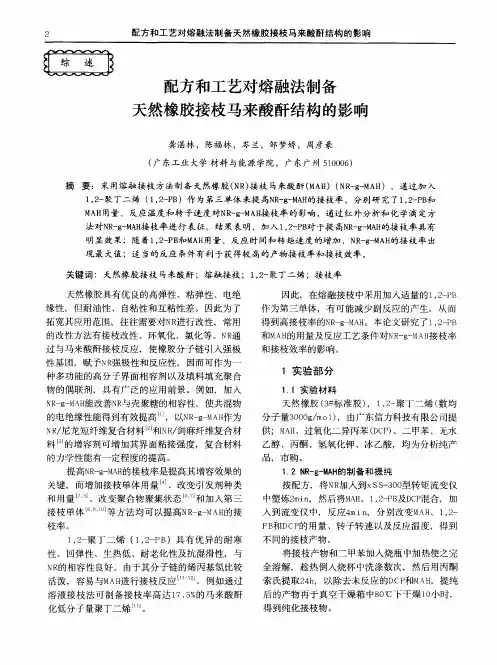

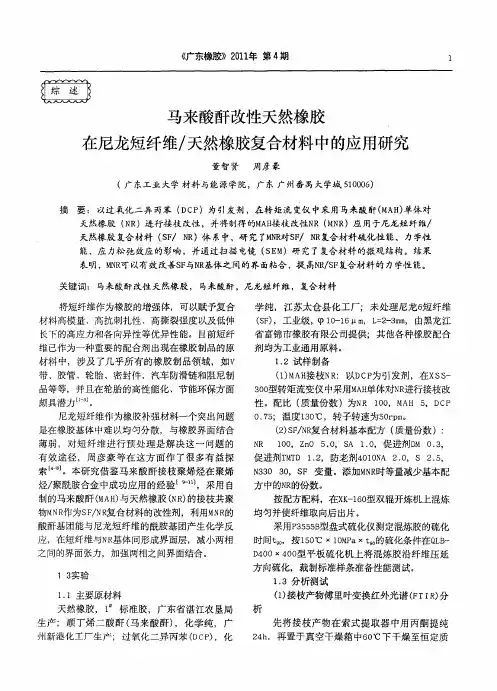

Ｎ Ｒ — ｇ — Ｍ Ａ Ｈ 能改善Ｎ Ｒ 与壳聚糖的相容性，使共混物 的电绝缘性能得到有效提高 … ，以Ｎ Ｒ — ｇ ＿ Ｍ Ａ Ｈ 作为 Ｎ Ｒ ／ 尼龙短纤维复合材料 和Ｎ Ｒ ／ Ｎ麻纤维复合材 料。 。 的增容剂可增加其界面粘接强度，复合材料
不 同的接枝 产 物 。
接枝单体 ， 等方法均可以提高Ｎ Ｒ — ｇ — Ｍ Ａ Ｈ 的接 枝率。
１ ， ２ － 聚 丁 二烯 （ １ ， ２ 一 Ｐ Ｂ）具 有 优 异 的耐 寒 性 、回弹 性 、生 热低 、耐老 化性 及 抗 湿滑 性 ，与
Ｎ Ｒ 的相容性 良好 。由于其分子链的烯丙基氢 比较 活泼，容易与Ｍ Ａ Ｈ 进行接枝反应¨ 。例如通过 溶液接枝法可制备接枝率高达 １ ７ ． ５ ％ 的马来酸酐
品 ，市购 。 １ ． ２ Ｎ Ｒ — ｇ — Ｍ ｋ Ｈ 的制 备 和提纯
提高Ｎ Ｒ ＿ ｇ — Ｍ Ａ Ｉ ｌ 的接枝率是提高其增容效果的 关 键 ，而增 加 接 枝 单体 用量 、改变 引 发剂 种 类
和 用量 ’ 、改 变 聚合 物 聚集 状 态 ’ 和 加入 第 三
按配 方 ，将 Ｎ Ｒ 加入 到 ｘ Ｓ Ｓ － ３ ０ ０ 型转 矩 流变 仪 中塑炼 ２ ｍ ｉ ｎ ，然后 将Ｍ Ａ Ｈ 、１ ， ２ 一 Ｐ Ｂ 及Ｄ Ｃ Ｐ ￣ ｇ 合 ，加 入 到 流变 仪 中， 反应 ４ ｍ ｉ ｎ ， 分别 改变 Ｍ Ａ Ｈ 、１ ， ２ 一 Ｐ Ｂ 和Ｄ Ｃ Ｐ 的 用量 、转 子转 速 以及 反 应温 度 ，得 到
明 显 效果 ；随 着１ ， ２ 一 Ｐ Ｂ 和Ｍ Ａ Ｈ 用量 、反 应 时间和 转矩 速度 的增 加 ，Ｎ Ｒ — ｇ － Ｍ Ａ Ｈ 的接 枝 率 出

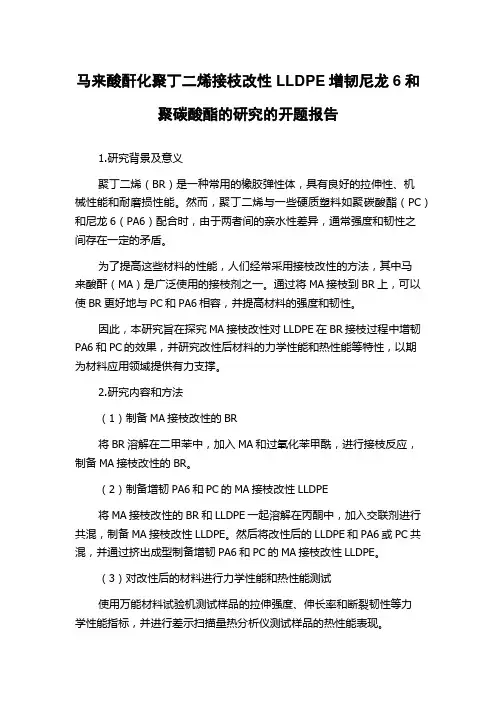

马来酸酐化聚丁二烯接枝改性LLDPE增韧尼龙6和聚碳酸酯的研究的开题报告1.研究背景及意义聚丁二烯（BR）是一种常用的橡胶弹性体，具有良好的拉伸性、机械性能和耐磨损性能。

然而，聚丁二烯与一些硬质塑料如聚碳酸酯（PC）和尼龙6（PA6）配合时，由于两者间的亲水性差异，通常强度和韧性之间存在一定的矛盾。

为了提高这些材料的性能，人们经常采用接枝改性的方法，其中马来酸酐（MA）是广泛使用的接枝剂之一。

通过将MA接枝到BR上，可以使BR更好地与PC和PA6相容，并提高材料的强度和韧性。

因此，本研究旨在探究MA接枝改性对LLDPE在BR接枝过程中增韧PA6和PC的效果，并研究改性后材料的力学性能和热性能等特性，以期为材料应用领域提供有力支撑。

2.研究内容和方法（1）制备MA接枝改性的BR将BR溶解在二甲苯中，加入MA和过氧化苯甲酰，进行接枝反应，制备MA接枝改性的BR。

（2）制备增韧PA6和PC的MA接枝改性LLDPE将MA接枝改性的BR和LLDPE一起溶解在丙酮中，加入交联剂进行共混，制备MA接枝改性LLDPE。

然后将改性后的LLDPE和PA6或PC共混，并通过挤出成型制备增韧PA6和PC的MA接枝改性LLDPE。

（3）对改性后的材料进行力学性能和热性能测试使用万能材料试验机测试样品的拉伸强度、伸长率和断裂韧性等力学性能指标，并进行差示扫描量热分析仪测试样品的热性能表现。

3.预期结果通过MA接枝改性，预计LLDPE在BR接枝过程中将增韧PA6和PC，并提高改性后材料的力学性能和热性能。

预计该方法可以为高性能材料的应用领域提供新的解决方案和选材思路，具有较大的研究和应用潜力。

马来酸酐化聚丁二烯（MLPB ）对天然橡胶硫化胶抗撕裂性能的影响朱闰平，杨军（株洲时代新材料科技股份有限公司，湖南株洲 412007）关键词：MLPB 天然橡胶 撕裂强度 改性本文介绍了在天然橡胶减振类制品配方中应用马来酸酐化聚丁二烯（MLPB ）改性炭黑、白炭黑、短纤维等后对胶料抗撕裂强度的增强作用。

表1 MLPB 对炭黑填充NR 胶料性能的影响基本配方：NR 100，ZnO/SA 4/2，防老剂5，槽法炭黑50，芳烃油5，S 1.5，促进剂2。

表2 MLPB 对白炭黑填充NR 胶料性能的影响 Si69 MLPB Si69 3.5 改性剂名称 和用量/份3.5 3.5 MLPB 3.5 T10/min T90/min邵尔A 型硬度/度 100%定伸应力/ MPa 300%定伸应力/ MPa 拉伸强度 / MPa 扯断伸长率/% 直角无割口撕裂强度/kN.M-1裤形撕裂强度/kN.M -12:27 4:25 73 3.4 15.2 21.3 430 7520.42:52 6:04 75 3.2 13.6 22.0 458 10523.82:24 6:48 73 3.9 14.8 23.4 455 99.321.6基本配方：NR 100，ZnO/SA 4/2，防老剂5，白炭黑30，N234 30，芳烃油2.5，S 1.5，促进剂2，HVA-2 2。

表1结果表明，使用MLPB 改性炭黑后，随着其用量的增加，胶料焦烧时间MLPB 用量35 8 T10/min T90/min邵尔A 型硬度/度 100%定伸应力/ MPa 300%定伸应力/ MPa 拉伸强度 / MPa 扯断伸长率/% 直角无割口撕裂强度/kN.M-1裤形撕裂强度/kN.M -12:54 4:54622.51224.45217121.73:32 7:15 63 2.3 10.7 26.3 560 87.4 26.2 3:40 7:26 63 2.2 9.9 24.5 555 84 25.63:46 9:06 64 1.8 8.5 22.6 626 82 23.1略有延长，正硫化时间增加较明显，说明MLPB有迟延硫化的作用；硫化胶定伸应力下降，伸长率增大，拉伸强度先增大后降低；加入MLPB均能明显提高硫化胶抗撕裂强度。

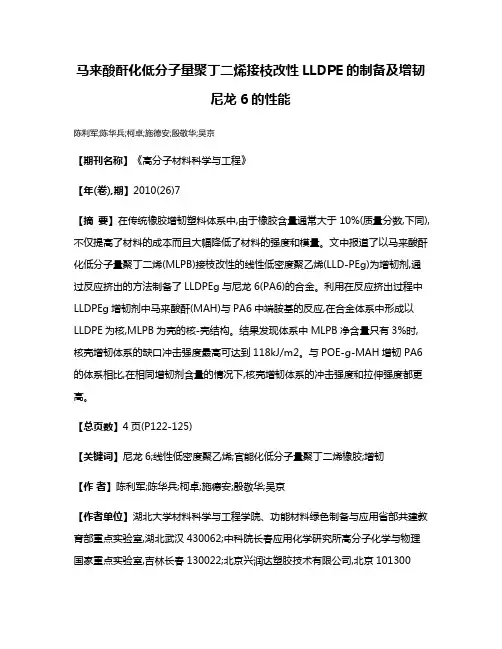

马来酸酐化低分子量聚丁二烯接枝改性LLDPE的制备及增韧尼龙6的性能陈利军;陈华兵;柯卓;施德安;殷敬华;吴京【期刊名称】《高分子材料科学与工程》【年(卷),期】2010(26)7【摘要】在传统橡胶增韧塑料体系中,由于橡胶含量通常大于10%(质量分数,下同),不仅提高了材料的成本而且大幅降低了材料的强度和模量。

文中报道了以马来酸酐化低分子量聚丁二烯(MLPB)接枝改性的线性低密度聚乙烯(LLD-PEg)为增韧剂,通过反应挤出的方法制备了LLDPEg与尼龙6(PA6)的合金。

利用在反应挤出过程中LLDPEg增韧剂中马来酸酐(MAH)与PA6中端胺基的反应,在合金体系中形成以LLDPE为核,MLPB为壳的核-壳结构。

结果发现体系中MLPB净含量只有3%时,核壳增韧体系的缺口冲击强度最高可达到118kJ/m2。

与POE-g-MAH增韧PA6的体系相比,在相同增韧剂含量的情况下,核壳增韧体系的冲击强度和拉伸强度都更高。

【总页数】4页(P122-125)【关键词】尼龙6;线性低密度聚乙烯;官能化低分子量聚丁二烯橡胶;增韧【作者】陈利军;陈华兵;柯卓;施德安;殷敬华;吴京【作者单位】湖北大学材料科学与工程学院、功能材料绿色制备与应用省部共建教育部重点实验室,湖北武汉430062;中科院长春应用化学研究所高分子化学与物理国家重点实验室,吉林长春130022;北京兴润达塑胶技术有限公司,北京101300【正文语种】中文【中图分类】TQ316.343【相关文献】1.改性马来酸酐橡胶接枝物增韧尼龙6的制备及表征 [J], 顾晓华;张希伟;曾鹏;宋雪;程伟东2.低聚端羟基聚硅氧烷接枝增韧酚醛树脂的制备及性能 [J], 贾谊;朱春江;秦争;孙勇飞3.氢化苯乙烯-丁二烯-苯乙烯嵌段共聚物及其马来酸酐接枝共聚物增韧聚对苯二甲酸乙醇酯共混材料的辐射效应 [J], 郑晓伟;杨依珍;尹园;柳美华;邓鹏飏4.低分子量马来酸酐化聚丁二烯橡胶改性聚丙烯增韧尼龙6的性能 [J], 谭天义;施德安5.二乙烯基苯改性马来酸酐化聚丁二烯的制备与表征 [J], 李舟容;黄玮石;吴利平;叶明新因版权原因，仅展示原文概要，查看原文内容请购买。

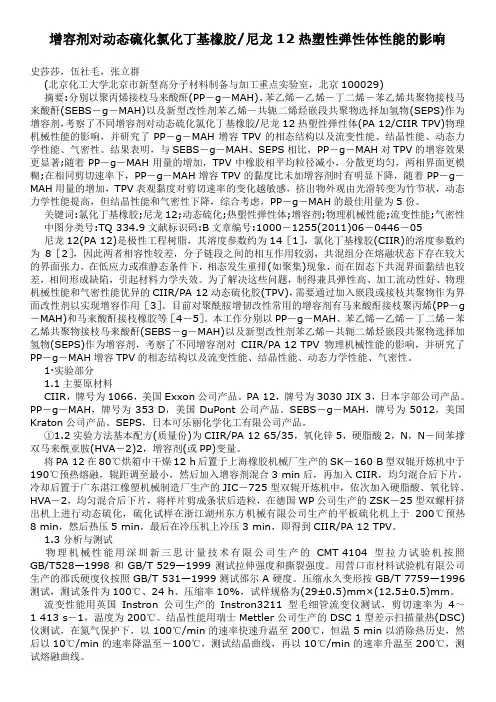

增容剂对动态硫化氯化丁基橡胶/尼龙12热塑性弹性体性能的影响史莎莎，伍社毛，张立群(北京化工大学北京市新型高分子材料制备与加工重点实验室，北京100029) 摘要:分别以聚丙烯接枝马来酸酐(PP－g－MAH)、苯乙烯－乙烯－丁二烯－苯乙烯共聚物接枝马来酸酐(SEBS－g－MAH)以及新型改性剂苯乙烯－共轭二烯烃嵌段共聚物选择加氢物(SEPS)作为增容剂，考察了不同增容剂对动态硫化氯化丁基橡胶/尼龙12热塑性弹性体(PA 12/CIIR TPV)物理机械性能的影响，并研究了PP－g－MAH增容TPV的相态结构以及流变性能、结晶性能、动态力学性能、气密性。

结果表明，与SEBS－g－MAH、SEPS相比，PP－g－MAH对TPV的增容效果更显著;随着PP－g－MAH用量的增加，TPV中橡胶相平均粒径减小，分散更均匀，两相界面更模糊;在相同剪切速率下，PP－g－MAH增容TPV的黏度比未加增容剂时有明显下降，随着PP－g－MAH用量的增加，TPV表观黏度对剪切速率的变化越敏感，挤出物外观由光滑转变为竹节状，动态力学性能提高，但结晶性能和气密性下降，综合考虑，PP－g－MAH的最佳用量为5份。

关键词:氯化丁基橡胶;尼龙12;动态硫化;热塑性弹性体;增容剂;物理机械性能;流变性能;气密性中图分类号:TQ 334.9文献标识码:B文章编号:1000－1255(2011)06－0446－05尼龙12(PA 12)是极性工程树脂，其溶度参数约为14［1］，氯化丁基橡胶(CIIR)的溶度参数约为8［2］，因此两者相容性较差，分子链段之间的相互作用较弱，共混组分在熔融状态下存在较大的界面张力，在低应力或准静态条件下，相态发生重排(如聚集)现象，而在固态下共混界面黏结也较差，相间形成缺陷，引起材料力学失效。

为了解决这些问题，制得兼具弹性高、加工流动性好、物理机械性能和气密性能优异的CIIR/PA 12动态硫化胶(TPV)，需要通过加入嵌段或接枝共聚物作为界面改性剂以实现增容作用［3］。

ｔ ｉ ｇ ｕ ｅ ｃ ｒ ａ ｃ ｋ ｇ ｒ ｏ ｗｔ ｈ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｏ ｆ ＮＲ ａ ｎ ｄ ＢＲ ｗｅ ｒ ｅ ｉ ｎ ｖ ｅ ｓ ｔ ｉ ｇ ａ ｔ ｅ ｄ ｂ ｙ ａ ｔ ｏ ｍｉ ｃ ｆ ｏ ｒ ｃ ｅ ｍｉ ｃ ｒ ｏ ｓ ｃ ｏ ｐ ｙ（ ＡＦＭ ）。ｒ ｕ ｂ ｂ ｅ ｒ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｉ ｎ ｇ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ（ ＲＰＡ） 。ｔ ｅ ｎ ｓ ｉ ｌ ｅ ｔ ｅ ｓ ｔ ｅ ｒ ａ ｎ ｄ ｄ ｙ ｎ ａ ｍｉ ｃ ｍｅ ｃ ｈ ａ ｎ ｉ ｃ ａ １ ａ ｎ ａ ｌ ｙ ｓ ｉ ｓ（ ＤＭ Ａ ） ．ＡＦＭ ｒ ｅ ｓ ｕ ｌ ｔ ｓ ｓ ｈ ｏ ｗ ｔ ｈ ａ ｔ ＬＩ Ｉ ３ ９ ０ ｆ ｏ ｒ ｍｓ ｍｉ — ｃ ｅ ｌ ｌ ｅ ｓ ｉ ｎ ＮＲ ａ ｎ ｄ Ｂ Ｒ ：ｉ ｎ ＮＲ，ＬＩ Ｒ３ ９ ０ ｆ ｏ ｒ ｍｓ ｍｉ ｃ ｅ ｌ ｌ ｅ ｓ ｗｉ ｔ ｈ ＰＢ ｃ ｏ ｒ ｅ ｓ ａ ｎ ｄ ＰＩ ｃ ｏ ｒ ｏ ｎ ａ ｓ ；ｗｈ ｉ ｌ ｅ ｉ ｎ ＢＲ，ＬＩ Ｒ－ ３ ９ ０ ｆ ｏ ｒ ｍｓ ｉ ｎ — ｖ ｅ ｒ ｔ ｅ ｄ ｍｉ ｃ ｅ ｌ ｌ ｅ ｓ ｗｉ ｔ ｈ ＰＩ ｃ ｏ ｒ ｅ ｓ ａ ｎ ｄ Ｐ Ｂ ｃ ｏ ｒ ｏ ｎ ａ ｓ ．Ｔｈ ｅ ｐ ｒ ｏ ｃ ｅ ｓ ｓ ｉ ｎ ｇ ｃ ｈ ａ ｒ ａ ｃ ｔ ｅ ｒ ｉ ｓ ｔ ｉ ｃ ｓ ｏ ｆ ＮＲ ａ ｎ ｄ ＢＲ ａ ｒ ｅ ｉ ｍｐ ｒ ｏ ｖ ｅ ｄ，ｗｈ ｉ ｌ ｅ ｔ ｈ ｅ ｔ ｅ ｎ ｓ ｉ ｌ ｅ ｐ ｒ ｏ ｐ ｅ ｒ ｔ ｉ ｅ ｓ ａ ｎ ｄ ｄ ｙ ｎ ａ ｍｉ ｃ ｍｏ ｄ ｕ ｌ ｕ ｓ ｏ ｆ ＮＲ ａ ｎ ｄ ＢＲ ｖ ｕ ｌ ｃ ａ ｎ ｉ ｚ ａ ｔ ｅ ｓ ｓ ｌ ｉ ｇ ｈ ｔ ｌ ｙ ｄ ｅ ｃ ｒ ｅ ａ ｓ ｅ ，ｒ ｅ ｓ ｐ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ．Ｍｅ ａ ｎ ｗｈ ｉ ｌ ｅ ，ｔ ｈ ｅ ｌ ｏ ａ ｄ ｉ ｎ ｇ ｏ ｆ ａ ｓ ｍａ ｌ ｌ ａ ｍｏ ｕ ｎ ｔ ｏ ｆ Ｉ Ｉ Ｒ ３ ９ Ｏ ｍａ ｙ ｉ ｎ ｃ ｒ ｅ ａ ｓ ｅ ｔ ｈ ｅ ｒ ｏ ｌ ｌ ｉ ｎ ｇ ｒ ｅ ｓ ｉ ｓ ｔ ａ ｎ ｃ ｅ ｏ ｆ ＮＲ ａ ｎ ｄ ＢＲ，ｒ ｅ ｓ ｐ ｅ ｃ ｔ ｉ ｖ ｅ ｌ ｙ ． Ｔｈ ｅ ｆ ａ ｔ ｉ ｇ ｕ ｅ

鑫嚣麓拳
竺坚！黧篓：墨型璺
郯治杰同志■李欣镣砖华静 青岛２６６０４１； ２．青岛科技犬学糠嬲材料与科学教育部ｔ点舞骧窳 青岛２６６０４２）
聚丁：烯橡胶的加工流变性及其硫化胶的物理力学性髓
（’．青岛黄海糠胶股份有限公司 攘要；介绍了ｌ，２一黎丁二烯橡艟（１，２一ＰＢＲ）蠹鍪势予量厦其分布，立杓规整性轴是胶门尼黏鹰等对ｌ，２一ＰＢＲ加工燕变性的影嗡，ｌ， ２一ＰＢＲ辫藏化糖慷菔冀磕纯胶敕基车物理办攀瞧魏。 美饕谲：ｌ，２蘩下￡烯撩荻妇工燕变缝老毪摊抗淫潦毪 文鼙拣镶祷；磊 串垂势粪罨：０３６挚 文章瓣每：ｌｓ７２—３７争ｌ｛２懈濉｛ａ》一曲∞ｌ—Ｏｌ 高分子量的光定形ｌ，０一ＰＢＲ作为椽艘材 辑使用，具有低生热、耐磨耗和抗湿滑性好， 兼有降低汽车攮动阻力靳改善湿滑阻力的性 能。与其他胶并用．Ｗ用做高硬度和高定伸 的树料。本文对ｌ，２一ｐＢＲ加工流变性的影 响鑫囊、巯他特毪菔辩谴他胺的墓奉物理力 学性耗进蠹装逮。 提高，重均分子量Ｍｗ相近的１．２一ＰＢ胶样和 顺丫腔后者的ＭＬ值较高。随Ｍｗ与Ｉ．２含量 增加，脓料的压出膨胀值提高．１，２一ＰＢ的包辊 性麓，可能是由于该胶种的热塑性太，加工时提 高溅魔后弹性下降，并易于漉动的缘故Ⅲ． １，２一ＰＢＲ太謇５分都程快奄≥辏，屹药状态 嶷好，热天敦诬捌赢，辊舞｛亍为夔好，莽氯隧堑 拣濂解籽为静耱漂，与琏黑懿巍簿蝰堑好，齄 点嘲，可用崇制作飞机厦汽车轮胎．进一步研 发各种不同擞型的１．２一ＰＢＲ扩大市场份额， 满足下游用户需求。对宽分子量分布指数和 高支化虚的脞种来说，其门尼粘度并不比一般 胺种高，但加工性能却比一般聚丁二烯橡胺有 较大的改磐。今后发展的方向应着重子控制 ｌ，２一黧丁：烯靛支纯囊耜分子量分毒指数， 调苇生致瓣门慰粒疰秘ｌ，２络转窘鬟。 参考文献 ｆｌ】于曼，棠法江，隋雪梅．塑炼ｌ，卜聚丁＝烯 的无扰尺寸【Ｊ】．合成橡胶工业，１９９０，１ ３

橡胶的拉伸强度及影响因素-各种橡胶制品特定的使有用性能和工艺要求$ v4 o. C# e8 N9 Z* @% x; \$ D, 5 C; @+ z1 R. C7 各种橡胶制品都有它特定的使有用性能和工艺要求。

为了满足它的物性要求需选择最适合的聚合物和配合剂进行合理的配方设计。

首先要了解配方设计与硫化橡胶物理性能的关系。

硫化橡胶的物理性能与配方的设计有密切关系，配方中所选用的材料品种、用量不同都会产生性能上的差异。

中国橡胶技术网为广大从事橡胶行业的朋友提供橡胶技术、天然橡胶、橡胶价格信息、橡胶培训学习、橡胶资料交流学习交易的平台。

我们努力打造一个橡胶人最喜爱的橡胶技术信息交流平台。

- N: u P, S5 h; N) g, j% c4 F/ j# H2 z, X) _ a4 D; l一、拉伸强度( U2 J' d) Q& H- E - 中国橡胶网,天然橡胶,橡胶价格,橡胶人才网,特种橡胶,橡胶制品,橡胶助剂,橡胶技术咨询,橡胶配方,橡胶论坛,橡胶培训,橡胶检测！2 j; D' u. m2 A& L: i8 |; c M2 {橡胶技术论坛,橡胶技术咨询,天然橡胶,橡胶助剂,橡胶期货,橡胶制品,橡胶培训,天然橡胶,特种橡胶,橡胶人才网,橡胶配方,橡胶招聘,中国橡胶拉伸强度是制品能够抵抗拉伸破坏的根限能力。

它是橡胶制品一个重要指标之一。

许多橡胶制品的寿命都直接与拉伸强度有关。

如输送带的盖胶、橡胶减震器的持久性都是随着拉伸强度的增加而提高的。

. h5 b8 L8 J3 l% ~ E1 f! w* J* }/ v7 w6 b* ]拉伸强度与橡胶的结构有关，分了量较小时，分子间相互作用的次价健就较小。

所以在外力大于分子间作用时、就会产生分子间的滑动而使材料破坏。

反之分子量大、分子间的作用力增大，胶料的内聚力提高，拉伸时链段不易滑动，那么材料的破坏程度就小。

凡影响分子间作用力的其它因素均对拉伸强度有影响。

橡　胶　工　业CHINA RUBBER INDUSTRY596第70卷第8期Vol.70 No.82023年8月Aug.2023低温下低动静刚度天然橡胶胶料的配方研究吉雷波1，张新军2（1.枣庄市三兴高新材料有限公司，山东 枣庄　277319；2.北京橡胶工业研究设计院有限公司，北京　100143）摘要：对低温下低动静刚度天然橡胶（NR ）胶料的配方进行研究。

结果表明：N -苯基马来酰亚胺（N -PMI ）具有较高的反应活性，可在混炼或/和硫化时通过加成反应键接到NR 分子主链上，降低NR 分子链的规整性，从而明显降低NR 的低温结晶性；添加N -PMI 的硫黄硫化体系NR 胶料和过氧化物硫化体系NR 胶料在－40 ℃时的弹性模量和硬度均较低，采用这两种硫化体系NR 胶料的制品在低温下表现出低动静刚度，这两种硫化体系NR 胶料的N -PMI 最佳用量均为5份。

关键词：天然橡胶；N -苯基马来酰亚胺；低温结晶；低动静刚度中图分类号：TQ332.6 文章编号：1000-890X （2023）08-0596-05文献标志码：A DOI ：10.12136/j.issn.1000-890X.2023-08-0596天然橡胶（NR ）在常温下具有较高的强度、较好的弹性和耐屈挠性能、一定的塑性、较小的滞后损失，在多次变形时生热低，是综合性能优异的通用橡胶。

因此，NR 获得了广泛的应用，如用于载重轮胎胎面胶、汽车发动机悬置胶、桥梁或房屋减振制品胶料等中。

但是NR 因分子链的规整性，在拉伸或低温下容易结晶，而结晶后其硬度升高，动静刚度比大幅增大[1-4]。

NR 作为主体材料如果直接用在汽车发动机悬置胶中，在低温下悬置胶的动刚度增大，汽车发动时将会有强烈的震动感；如果直接用在通用轮胎胎面胶中，则汽车在低温的室外放置后会因胎面变硬而影响其乘坐舒适性；如果直接用在雪地轮胎胎面胶中，则过硬的胎面会降低轮胎对雪地路面的抓着性能，造成安全事故。

马来酸酐官能化液体聚丁二烯助剂对高填充硅酮密封胶性能的
影响
毛云忠;周绍苹;饶世洪
【期刊名称】《中国建筑防水》
【年(卷),期】2017(000)010
【摘要】研究了马来酸酐官能化液体聚丁二烯(M75)助剂对高填充硅酮密封胶性能的影响,结果表明:M75助剂能显著改善硅酮密封胶的触变性,提高其扯断伸长率,并降低其硬度及100％定伸模量,对硅酮密封胶的提档升级、降低制造成本都有积极作用.
【总页数】3页(P8-10)
【作者】毛云忠;周绍苹;饶世洪
【作者单位】中蓝晨光化工研究设计院有限公司,四川成都610041;中蓝晨光化工研究设计院有限公司,四川成都610041;中蓝晨光化工研究设计院有限公司,四川成都610041
【正文语种】中文
【中图分类】TU502;TU57+8
【相关文献】
1.马来酸酐化液体聚丁二烯对天然橡胶/芳纶短纤维复合材料性能的影响 [J], 周宗淘;罗筑;洪波;陈维龙;刘春利
2.马来酸酐接枝液体聚丁二烯对丁腈橡胶性能的影响 [J], 雷海军;张骥忠;宫文峰;
翟广阳
3.马来酸酐接枝液体聚丁二烯对丁腈橡胶性能的影响 [J], 雷海军;张骥忠;宫文峰;翟广阳;
4.炭黑填充官能化液体聚丁二烯改性丁腈橡胶（NBR）胶料中橡胶-填料的相互作用、硫化和粘弹性能 [J], 朱琳;
5.马来酸酐化聚丁二烯对NR硫化胶抗撕裂性能的影响 [J], 朱闰平;李燕敏;杨军因版权原因，仅展示原文概要，查看原文内容请购买。

沈阳化工大学开发出马来酸酐化1，2－聚丁二烯制备新方法崔小明
【期刊名称】《合成橡胶工业》
【年(卷),期】2015(38)3
【摘要】沈阳化工大学开发出一种马来酸酐化1，2－聚丁二烯制备新方法：通过溶液共混接枝的方法，在1，2－聚丁二烯大分子支链上的双键处接枝反应型极性
马来酸酐基团，马来酸酐基团的引入改变了1，2－聚丁二烯的极性，从而赋予1，2聚丁二烯某些新的特殊性能，如改善耐热性、耐疲劳性、耐老化性、耐溶剂性以及加工性能等。

采用该方法制备的马来酸酐化1，2－聚丁二烯可用于尼龙和环氧
树脂等的增韧改性。

【总页数】1页(P220-220)
【关键词】马来酸酐化;聚丁二烯;制备;开发;大学;化工;沈阳;共混接枝
【作者】崔小明
【作者单位】中国石化北京北化院、燕山分院
【正文语种】中文
【中图分类】TQ325.14
【相关文献】
1.马来酸酐化液体聚丁二烯对天然橡胶/芳纶短纤维复合材料性能的影响 [J], 周宗淘;罗筑;洪波;陈维龙;刘春利
2.马来酸酐化聚丁二烯树脂在三元乙丙橡胶与纤维粘合中的应用 [J], 吴贻珍
3.马来酸酐化聚丁二烯树脂在三元乙丙橡胶与纤维粘合中的应用 [J], 吴贻珍
4.二乙烯基苯改性马来酸酐化聚丁二烯的制备与表征 [J], 李舟容;黄玮石;吴利平;叶明新
5.马来酸酐化低分子量聚丁二烯接枝改性LLDPE的制备及增韧尼龙6的性能 [J], 陈利军;陈华兵;柯卓;施德安;殷敬华;吴京
因版权原因，仅展示原文概要，查看原文内容请购买。
