win7下串口调试工具超级终端和secureCRT

超级终端软件CRT的使用方法
资料背景：
此文档主要针对无网络技术基础的人员来普及基本的知识。

高手请自动屏蔽。

时间戳：2016-04-13
需要准备的材料：
1、笔记本1台，；
2、CRT软件；
3、USB-DB9串口线一根；
步骤：
1、安装UBS转串口线的驱动
本来安装驱动不需要特殊说明的，光盘安装就行，但是好多通知问过我，在此赘述一下，这里推荐使用“驱动精灵”来安装，插上线以后，自动扫描，再简单不过；
需要注意的是，安装好驱动以后，尽量不要更改所连接电脑
的USB口，就是第一次串口线和电脑的哪个USB对接，下次就尽量使用同一个USB口，更换USB口，驱动有可能失效，或者是造成COM口的变化。

2、Usb转接线安装好驱动以后，在计算机--右键--管理---设备管理器中----查看端口 ---是第几个com口，一般是com 3；
3、下载附件CRT软件，这个软件可以问度娘，也可以发邮件到4517176@向我获取，但是我不能保证何时能回复您的邮件。

4、连接路由器、交换机活其他设备
找到需要调试的设备（已上电）的调试口，网络设备是CONSOLE 口，再找到随设备配置的RJ45转串口的先，TJ45端接在设备的CONSOLE口上，另外一端和自己的USB转接线对接（如果调试电脑上有串口，可以省略USB转串口接线，目前90%新生产笔记本都没有串口）。

5、所有连接做好后，运行CRT程序（如果是我提供的CRT软件，请运行安装中的SecureCRTPortable.exe），参考附件中的图片来设置CRT！如果连接异常，可尝试勾选全部“流控”。

协议选择Serial。

作者：4517176@。

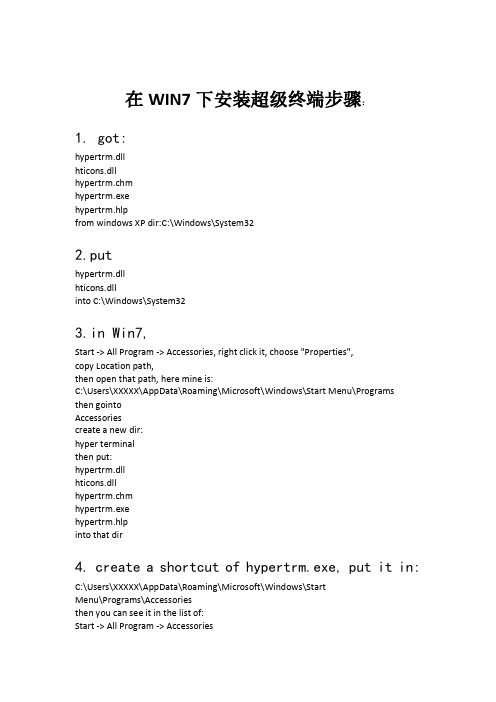

在WIN7下安装超级终端步骤：1. got:hypertrm.dllhticons.dllhypertrm.chmhypertrm.exehypertrm.hlpfrom windows XP dir:C:\Windows\System322.puthypertrm.dllhticons.dllinto C:\Windows\System323.in Win7,Start -> All Program -> Accessories, right click it, choose "Properties",copy Location path,then open that path, here mine is:C:\Users\XXXXX\AppData\Roaming\Microsoft\Windows\Start Menu\Programsthen gointoAccessoriescreate a new dir:hyper terminalthen put:hypertrm.dllhticons.dllhypertrm.chmhypertrm.exehypertrm.hlpinto that dir4. create a shortcut of hypertrm.exe, put it in: C:\Users\XXXXX\AppData\Roaming\Microsoft\Windows\StartMenu\Programs\Accessoriesthen you can see it in the list of:Start -> All Program -> Accessories5.also copy a shortcut into desktop for daily use.win7可用的超级终端下载：或者Win7 超级终端Hyper Terminal----------------------------------------------超级终端的高级用法----------------------------------------------USB被封不用怕，电脑文件放心考用超级终端把电脑重要文件拷贝到SD卡中曾经有一段珍贵的代码放在我的公司电脑里，但我却没能带回家（因为公司的电脑把USB口封了），尘世间最郁闷的事情莫过于此，如果上天再给我一个机会，我会对自己说，做个串口转SD卡吧，于是今天就有了这个神器，下面我为大家隆重推荐：辛勤工作的工程师们，你一定有过,即使你没有过你的朋友一定有过这样的苦逼经历,自己辛辛苦苦为公司写的代码、设计的PCB、画的图纸、做的方案等等，却在离职的时候只能挥一挥衣袖，因为公司电脑不连网！因为公司的电脑USB口被封了！因为公司电脑USB口被监控了！这时候，你们会千般无奈，万般郁闷！但是，任何一个公司，无论他把多少个USB口封了、监控了，都永远会留给你一个串口！一个安全的串口！一个自由的串口！串口啊串口，此刻我真想为你高歌一曲“···你的鼻子有九个孔···你的速度是那样慢···”跑题了，拉回来，接着说…正是这个不起眼的串口，为广大工程师带来了福音，因为可以通过串口把你电脑上的文件直接发送到你的SD卡中，很惨无人道有木有！很霸气侧漏有木有！屌丝逆袭了有木有！而实现这一切的工具法号：串口转SD卡，俗称：屌丝的芯！献上高清无码裸照几张，为什么是裸照嘞？因为它没有包装！为什么没有包装嘞？因为它是屌丝呀呀呀！！其尺寸大约5cm * 3cm 短小精悍，即插即用；在这里为大家补充一个串口常识，看到上图中那个带9个孔的东东没，那叫母口，为什么叫母口嘞？因为它是被插的呀，现在大家应该知道为什么台式机的那个串口叫公口了吧！很长见识有木有！！！下面为大家介绍其具体用法：第一步：准备1枚”屌丝的芯”，1张SD卡（或者手机内存卡+卡托），1根USB线，1个手机充电器除了“屌丝的芯”其余都是居家旅行必备良品，第二步：格式化SD卡（在WIN7系统下格式化）“文件系统”选择“FAT32”，“分配单元大小”选择“8192字节”第三步：将SD卡插入”屌丝的芯”的插槽，将”屌丝的芯”直接插到主机后面的串口，用手机充电器+USB线给”屌丝的芯”供电第四步：超级终端的使用方法打开windows自带的超级终端：“开始→所有程序→附件→通讯→超级终端”“名称”里面键入“115200”点击“确定”“连接时使用”一般其默认的com口就是你需要的，直接点击“确定”就行端口设置如上：“每秒位数”选择“115200”；“数据位”选择“8”；“奇偶校验”选择“无”；“停止位”选择“1”；“数据流控制”选择“无”；点击“确定”，你会看到如下界面：你下面进入的就是传输界面点击“呼叫→呼叫”即开启传输，点击“呼叫→断开”即关闭传输，当开启传输的时候界面会不停地有字母“C”被打印出来，代表等待你传输文件第五步：开始文件的传输，注意一定将文件添加到压缩包之后再传输点击“传送→发送文件”设置如上：“文件名”选择你要传输的文件（压缩包），协议选择“Ymodem”点击“发送”文件传输进行中……接下来耐心等待文件传输吧会自动在你的SD卡中创建一个叫“UART”的文件夹，传输的文件都会放在那个文件夹下从上个界面不难看出文件传输的很慢，一个48K的文件需要8s远远不及USB，而且这个速度会随着传输时间的变长而慢慢下降，但出现这种情况实在是有不得已的苦衷，因为9针串口的最大支持速度只有115200bit/s大约14KB/S，而”屌丝的芯”中又有软件开销，所以其最大速度也只有这个速度的一半大约8KB/S。

SecureCRT是最常用的终端仿真程序，简单的说就是Windows下登录UNIX或Liunx服务器主机的软件,本文主要介绍SecureCRT的使用方法和技巧VanDyke CRT 和 VanDyke SecureCRT是最常用的终端仿真程序，简单的说就是Windows下登录UNIX或Liunx服务器主机的软件。

二者不同的是SecureCRT支持SSH（SSH1和SSH2）。

本文主要介绍SecureCRT的使用方法和技巧。

软件下载地址SecureCRT 终端仿真程序中文绿色便携破解版SecureCRT 32位绿色便携特别版SecureCRT 64位绿色便携特别版【概念解释】什么是SSH？SSH的英文全称是Secure Shell传统的网络服务程序，如：ftp和telnet在本质上都是不安全的，因为它们在网络上用明文传送口令和数据，别有用心的人非常容易就可以截获这些口令和数据。

而通过使用SSH客户端与服务器端通讯时，用户名及口令均进行了加密，有效防止了对口令的窃听。

同时通过SSH的数据传输是经过压缩的，所以可以提高数据的传输速度，既然如此我们为什么不使用它呢。

SSH是由客户端和服务端的软件组成的，有两个不兼容的版本分别是：1.x和2.x。

至于具体如何安装服务器端，普通用户就不需要关心了。

一、安装1、安装首先要下载SecureCRT，目前最新的版本为6.1.3 （截止到2008年2月，其破解版本TBE 或AGAiN），我们以5.53版为例进行介绍，下载安装文件scrt553.exe和破解文件keygen. exe。

安装过程很简单，运行scrt553.exe，只要“下一步”即可，安装过程中可以看到 SecureC RT支持以下协议：安装完成后，第一次启动SecureCRT会有如下提示：用户需要指定一个目录，用来存放SecureCRT的配置信息。

此目录默认为C:\Documents an d Settings\用户名\Application Data\VanDyke\Config，如果是升级SecureCRT需要保持此文件夹与旧版本一致，如果重装系统，一定要备份此目录。

超级终端控制台命令行Serial串口调试工具软件文档积分下载可免费提供技术支持，需要本程序源代码的可联系作者。

目录1 设计目的 (2)1.1 基本功能 (2)1.2 开发环境 (2)2 使用说明 (2)2.1 页面介绍 (2)2.2 调试窗口的使用 (3)3 全局及运行流程 (3)3.1 主函数流程 (3)3.2 数据发送流程 (4)3.3 数据接收流程 (4)3.5 全局数据 (5)3.5.1配置数据 (5)4 各功能页面 (5)4.1 串口参数配置页面ParamDialog (5)4.1.1界面设计 (5)4.1.2类设计 (6)4.1.3保存配置文件 (7)4.1.4加载配置 (7)4.1.5显示端口信息 (7)4.1.6指定名称处理 (7)4.1.7指定波特率的处理 (7)4.1.8填充候选参数 (8)4.1.9显示UI页面 (8)4.1.10获取页面的最新配置数据 (8)4.1.11确认保存 (8)4.2 主窗口页面MainWindow (8)4.2.1界面设计 (8)4.2.2类设计 (9)4.2.3关闭窗口 (11)4.2.4关闭串口 (11)4.2.5连接串口 (11)4.2.6写串口 (11)4.2.7读串口 (11)4.2.8处理出错信息 (11)4.2.9快捷发送页面 (12)4.2.10加载用户喜好配置 (12)4.2.11保存用户喜好 (12)4.3 控制台控件Console (12)4.3.1控件设计 (12)4.3.2类设计 (12)4.3.3设置控制台的编辑状态 (13)4.3.4自定义粘贴行为 (13)4.3.5将数据显示到控制台 (13)4.3.6按键响应处理 (14)4.3.7鼠标点击响应处理 (14)4.3.8查找关键字 (14)4.4 选项配置页面ConfigDialog (14)4.4.1界面设计 (14)4.4.2类设计 (14)4.4.3加载配置 (15)4.4.4保存配置文件 (15)4.1.5显示UI页面 (15)4.1.6获取页面的最新配置数据 (16)4.1.7加载默认配置按钮执行 (16)4.1.8确认保存 (16)1 设计目的1.1 基本功能仿照Windows XP以前系统带的串口超级终端的功能，通过实际使用经验，自行编写超级终端程序。

win7系统有超级终端工具吗
现在大部分公司都是使用了Win7系统，过去在xp系统里面有超级终端这个工具，那么win7系统里面有吗?怎么使用?下面跟着店铺来一起了解下吧。

win7系统使用超级终端工具解决方法
1.win7之中是否有超级终端
其实就算是在win7纯净版64位之中超级终端软件也是不存在，原因很简单，那就是微软并没有在新版本的操作系统之中提供超级终端软件。

如果你希望使用超级终端的话只能放弃并且借用于其他的第三方软件实现类似功能。

2.使用securecrt在win7之中代替超级终端
Securecrt是一款十分出色的接口调试软件，其大致功能和windows的超级终端基本类似，但是也有一些增强支持，比如说在界面或者是在程序稳定性以及接口拓展之上都是加入了属于自己的特别元素。

现在大多数使用win7系统的用户都是选择使用securecrt来代替超级终端。

3.针对性的端口访问工具
在上文之中我们也曾经说过，超级终端并不仅仅支持一种端口，其可以实现对于网络，USB，串口的通用支持。

但是在实际应用场合我们多数仅仅会使用到一种端口类型，正是因为如此所以说用户也是可以选择具有针对性的端口访问工具。

比如说上图，这是一个网络访问工具，其具备了超级终端一样的功能，但是仅仅支持对于windows之中网络数据流的访问。

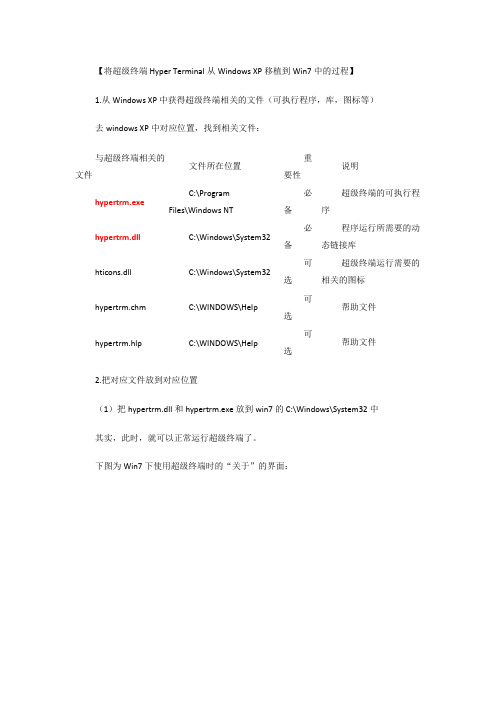

【将超级终端Hyper Terminal从Windows XP移植到Win7中的过程】1.从Windows XP中获得超级终端相关的文件（可执行程序，库，图标等）去windows XP中对应位置，找到相关文件：与超级终端相关的文件文件所在位置重要性说明hypertrm.exeC:\ProgramFiles\Windows NT必备超级终端的可执行程序hypertrm.dll C:\Windows\System32必备程序运行所需要的动态链接库hticons.dll C:\Windows\System32可选超级终端运行需要的相关的图标hypertrm.chm C:\WINDOWS\Help可选帮助文件hypertrm.hlp C:\WINDOWS\Help可选帮助文件2.把对应文件放到对应位置（1）把hypertrm.dll和hypertrm.exe放到win7的C:\Windows\System32中其实，此时，就可以正常运行超级终端了。

下图为Win7下使用超级终端时的“关于”的界面：而下面的步骤，只是添加对应的帮助文件，图标文件等，对于只是需要使用超级终端而言，不是必须的。

[2] 添加对应的帮助文件把hypertrm.chm,hypertrm.hlp放到C:\Windows\help中去，即可。

帮助文件，对于程序运行，可有可无，此处只是有了更好而已。

[3] 添加对应图标库文件把hticons.dll也放到C:\Windows\System32中去，即可。

此处，如果没有这个hticons.dll，那么超级终端新建的时候，就看不到对应的图标了。

不过倒也不影响使用，可有可无的，只是有了更好而已。

下图为新建时候，可以看到对应的超级终端所常用的电话的那个图标了：[4] 把超级终端添加到附件列表中:A.先找到附件列表所在位置：开始->所有程序->附件，右击，选择属性，然后找到位置，即C:\Users\XXXXX\AppData\Roaming\Microsoft\Windows\Start Menu\Programs 打开后，进入“附件”文件夹，此处即附件列表所在位置。

1、串口连接
1、开机、设备与电脑连接232串口
2、运行SecureCRT软件，【文件】中选择【快速连接】
3、设置串口协议连接参数（协议选择：Serial），如下图所示，波特必须选择115200，点击连接
端口选择根据电脑实际情况而定
1
4、回车，出现“#”或“$”号，接受输入命令，代表与设备连接成功。

2、telnet连接
强烈建议使用串口连接方式获取打印信息，如果使用串口不方便，可以使用telnet方式连接设备。

1、网络连通情况下，运行SecureCRT软件，【文件】中选择【快速连接】
2
3
2、设置telnet 协议连接参数（协议选择：Telnet ），主机名输入设备IP ，点击连接
3、出现以下登陆提示，表示连接成功，登陆用户名密码（该设备用户名为root
，密码为
12345）
说明：输入密码时，不会有任何字符显示，直接回去确认即可
3、记录会话
1、当串口连接设备成功后，选择【文件】中选择【记录会话】，选择记录log文件保存路径
4
2、输入命令：outputOpen，以及errputOpen 开启打印信息
5
3、测试完成后，记事本打开“打印信息.log”文件，即可查看保存的串口信息
4、记录时间戳
1、选择【选项】中选择【会话选项】，进入会话选项界面
6
2、选择进入“日志文件”界面
3、选项中选择“追加到文件”，“在每行”中输入“[%M-%D %h:%m:%s]”(复制引号中内容)
7
4、单击【确定】，保存设置
8。

转帖】SecureC‎R T设置教程Se‎c ureCRT是最常‎用到的终端仿真程序，‎很多人都喜欢用进行一‎些配置和实验，在这里‎我只针对一些朋友常问‎到我的关于Cisco‎的Gns3与Secu‎r eCRT的配置进行‎讲解。

我以Secur‎e_CRT_6.2.‎3版为例进行介绍。

‎一、安装安装相对来‎说比较简单，运行Se‎c ure_CRT_6‎.2.3，只要“下一‎步”即可，我们不去更‎改以默认安装就可以了‎。

二、注册对于S‎e cure_CRT_‎6.2.3现在册上有‎很多注册机，只要去下‎载一个就可以了。

我这‎里用到的破解是器是c‎r ack.exe，把‎解压下来的crack‎.exe复制到安装文‎件夹下，并点击运行。

‎然后在打开的界面里的‎“name”和“co‎m pany”项输入自‎己想要设置的字符就行‎，这个可以随便自己写‎也就是我写Rob的地‎方，最后点点“gen‎e rate”生成序列‎号等项目，最后点“P‎a tch”即可进行自‎己动注册。

【有些朋友‎反应说不可以进行自己‎动注册，那我在这里建‎议你，既然不能自动注‎册就不要太强求，我们‎把生成的项目全部复制‎下来，进行手动注册就‎行了】三、基本‎的设置界面介绍1‎、菜单1）File‎文件Connect‎... 连接，打开一‎个连接或者编辑已有的‎连接，创建新连接。

‎Q uick Conn‎e ct... 快速连‎接，快速连接对话框，‎快速连接主机的最便捷‎方式。

Connec‎t in Tab..‎.在Tab中打开一‎个新的会话窗口。

C‎l one Sessi‎o n 克隆当前会话窗‎口。

Connect‎SFTP Tab ‎打开SFTP窗口，对‎于SSH连接，此选项‎可用。

在此会话窗口中‎可使用SFTP命令传‎输文件。

Recon‎n ect 重新连接‎D isconnect‎中断当前会话窗口的‎连接Log Ses‎s ion 把当前窗口‎的会话记录到log文‎件中。

WINDOWXP系统的超级终端设置过程1.点开菜单里面的程序中附近的通讯里面的超级终端
2.第一次使用超级终端时需要设置当地的区号，其余无需设置。

新建连接名字可以任意取
3.连接一般使用com1口具体可以看电脑上开启了那些com口，在我的电脑属性—硬件
—设备管理器—端口中查看。

4.将每秒位数设置为9600，其余不用修改
特别注意点：相当于CRT记录会话功能
WINDOW7系统的SecureCRT设置过程1.打开自己网上下载的安装包
SecureCRT5.1.3.rar
2.然后出现一个安装向导点继续即可
3.接受协议点继续
4.点继续
5.把CRT安装到自己想装的磁盘
6.这里默认全选点继续从操作即可
7.安装图标，点继续
8.点安装
9.安装成功之后点开桌面的CRT图标,设置串口属性：，设置好之后点连接，就可以连接
到设备上面了。

Win7中串口调试软件找不到串口的解决方法笔记本电脑一般都没有串口了，一些台式机的主板没有了串口接口。

但串口在某些场合还是经常会用到，一般扩展电脑串口的方法是给电脑连接一根USB转串口线模拟一个串口。

这种扩展串口的方法已经流行很多年了，并广泛使用在各种场合。

一般模拟串口的使用方法同传统串口的使用方法一样，只不过串口号不一定是COM1（PC机自带串口的串口号是COM1），使用时需要在使用串口的软件中选择串口。

USB串口在Windows XP系统中使用很方便，插上串口，安装好驱动程序就可以在设备管理器中看到串口，串口便可以使用了。

但最近我发现在Win7中使用USB串口并不是很顺利。

将串口插到Win7的计算机后，系统能识别设备，也能顺利的安装驱动程序，在设备管理器中也能看到串口。

Win7系统中没有类似XP系统中的“超级终端”了，要想使用串口进行通信或测试串口，就必须采用第三方的串口调试软件，网上流行的串口调试软件有：串口大师、串口调试助手等软件，这些软件能实现串口的发送和接收数据。

但在Win7中运行这些软件的时候都会出现找不到串口之类的提示。

运行串口大师时会出现“hkey_local_machine:hardware\devicemap\serial\comm里找不到串口”的提示。

串口调试助手会出现“找不到串口或串口被占用”的提示。

应为软件找不到串口所以软件无法正常运行。

在网上搜索了一下，也有人遇到同样的情况。

找了好久找到了一个解决方法，解决方法如下：1、打开注册表中的“HKEY_LOCAL_MACHINE\hardware\DeviceMap\SerialComm”，这时发现有以下两个键：其中应该就是USB串口，应为在设备管理器中显示串口号就是COM2。

2、新建两个健：\Device\Serial0 值为COM1 \Device\Serial1 值为COM2建好后如下图所示：3、打开串口调试软件发现能找到串口了，在软件中选择好正确的串口后，软件就可以用了！4、有的USB串口安装好驱动程序后，串口后并不是COM1或COM2，串口号的数值会比较大，会出现COM4、COM5等更大的串口号，为了出现更大的串口号时也能使用串口，我用同样的方法建立了8个注册表键，如下图：从电脑上移除USB串口后就消失了，如下图：注意：虽然在设备管理器中可以任意改动USB串口的串口号，但是改动后刚才新建的8个键就会有重复，在串口软件中显示的串口号也有重复，导致选择重复的串口号时软件提示串口被占用。
