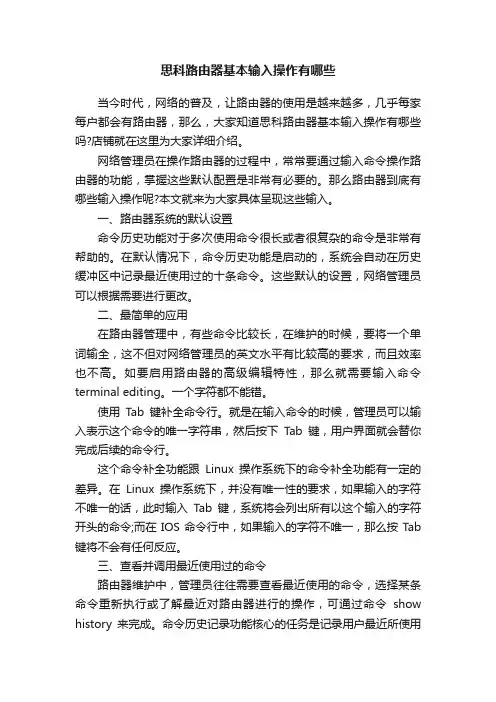

初学者如何使用超级终端连接网络设备--思科路由器

思科路由器基本输入操作有哪些当今时代，网络的普及，让路由器的使用是越来越多，几乎每家每户都会有路由器，那么，大家知道思科路由器基本输入操作有哪些吗?店铺就在这里为大家详细介绍。

网络管理员在操作路由器的过程中，常常要通过输入命令操作路由器的功能，掌握这些默认配置是非常有必要的。

那么路由器到底有哪些输入操作呢?本文就来为大家具体呈现这些输入。

一、路由器系统的默认设置命令历史功能对于多次使用命令很长或者很复杂的命令是非常有帮助的。

在默认情况下，命令历史功能是启动的，系统会自动在历史缓冲区中记录最近使用过的十条命令。

这些默认的设置，网络管理员可以根据需要进行更改。

二、最简单的应用在路由器管理中，有些命令比较长，在维护的时候，要将一个单词输全，这不但对网络管理员的英文水平有比较高的要求，而且效率也不高。

如要启用路由器的高级编辑特性，那么就需要输入命令terminal editing。

一个字符都不能错。

使用Tab键补全命令行。

就是在输入命令的时候，管理员可以输入表示这个命令的唯一字符串，然后按下Tab键，用户界面就会替你完成后续的命令行。

这个命令补全功能跟Linux操作系统下的命令补全功能有一定的差异。

在Linux操作系统下，并没有唯一性的要求，如果输入的字符不唯一的话，此时输入Tab键，系统将会列出所有以这个输入的字符开头的命令;而在IOS命令行中，如果输入的字符不唯一，那么按Tab 键将不会有任何反应。

三、查看并调用最近使用过的命令路由器维护中，管理员往往需要查看最近使用的命令，选择某条命令重新执行或了解最近对路由器进行的操作，可通过命令show history来完成。

命令历史记录功能核心的任务是记录用户最近所使用的命令。

(1)路由器有接口模式、子接口模式、Linemoshi 、路由器模式、路由映射模式等等，还包括特权模式、全局配置模式等等。

这些模式并不是简单的功能划分而已。

其核心的功能是权限的控制。

如在非特权模式下，只能够查看路由器的相关信息，而不能够对其进行修改。

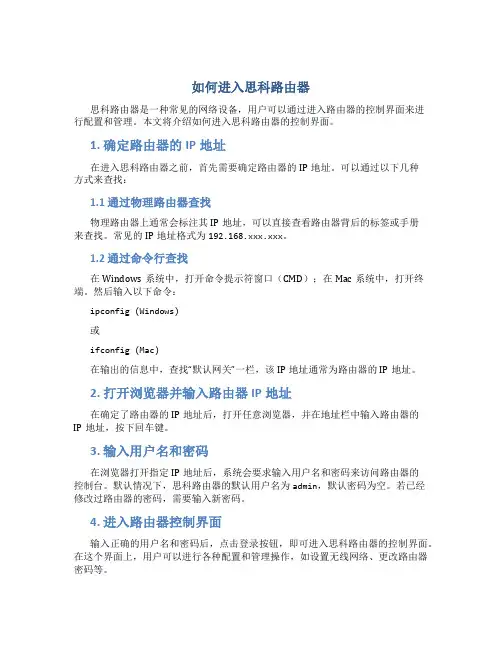

如何进入思科路由器思科路由器是一种常见的网络设备，用户可以通过进入路由器的控制界面来进行配置和管理。

本文将介绍如何进入思科路由器的控制界面。

1. 确定路由器的IP地址在进入思科路由器之前，首先需要确定路由器的IP地址。

可以通过以下几种方式来查找：1.1 通过物理路由器查找物理路由器上通常会标注其IP地址，可以直接查看路由器背后的标签或手册来查找。

常见的IP地址格式为192.168.xxx.xxx。

1.2 通过命令行查找在Windows系统中，打开命令提示符窗口（CMD）；在Mac系统中，打开终端。

然后输入以下命令：ipconfig (Windows)或ifconfig (Mac)在输出的信息中，查找“默认网关”一栏，该IP地址通常为路由器的IP地址。

2. 打开浏览器并输入路由器IP地址在确定了路由器的IP地址后，打开任意浏览器，并在地址栏中输入路由器的IP地址，按下回车键。

3. 输入用户名和密码在浏览器打开指定IP地址后，系统会要求输入用户名和密码来访问路由器的控制台。

默认情况下，思科路由器的默认用户名为admin，默认密码为空。

若已经修改过路由器的密码，需要输入新密码。

4. 进入路由器控制界面输入正确的用户名和密码后，点击登录按钮，即可进入思科路由器的控制界面。

在这个界面上，用户可以进行各种配置和管理操作，如设置无线网络、更改路由器密码等。

5. 修改路由器密码为了保证路由器的安全性，一定要修改默认的路由器密码。

在进入路由器控制界面后，找到“设置”或“管理”选项，然后找到“管理密码”或类似的选项，输入新密码并保存设置。

6. 退出路由器控制界面当完成所有配置和管理操作后，应及时退出路由器控制界面，以防止他人未经授权访问路由器。

通常可以在顶部或底部找到“注销”或“退出”按钮，点击即可退出路由器控制界面。

结论通过上述步骤，我们可以轻松进入思科路由器的控制界面，并进行必要的配置和管理操作。

请记住及时修改路由器密码，并保持密码的安全性，以确保路由器的安全性。

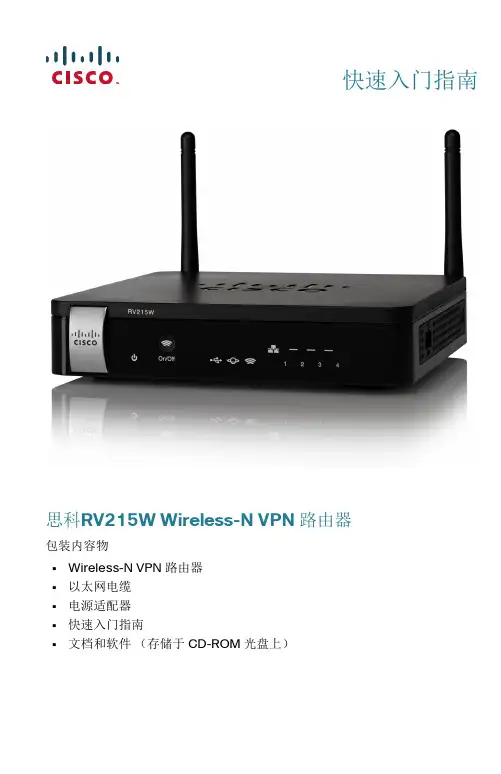

快速入门指南思科RV215W Wireless-N VPN 路由器包装内容物•Wireless-N VPN 路由器•以太网电缆•电源适配器•快速入门指南•文档和软件（存储于 CD-ROM 光盘上）2思科 RV215W Wireless-N VPN 路由器欢迎感谢您选择思科 RV215W Wireless-N VPN 路由器。

本指南介绍了如何安装思科RV215W 并启动基于 Web 的设备管理器。

安装思科RV215W安放提示为防止路由器过热或者受损：•环境温度 - 请勿在环境温度超过 104°F (40°C) 的区域中使用。

•通风 - 请确保路由器周围的通风良好。

•机械负载 - 请确保路由器放置平稳，以免出现任何对路由器造成损坏的情况。

请将设备放置在平面上，以便设备依靠其四个橡胶支脚来支撑。

思科RV215W 特性前面板电源绿色持续亮起表示设备已开启电源并完成启动过程。

设备正在启动或加载固件时，指示灯会呈绿色闪烁状态。

USB 当相应端口连接至一个 USB 装置时，指示灯会呈绿色亮起状态。

当端口正在发送或接收数据时，指示灯会呈绿色闪烁状态。

WAN当使用有线连接将路由器连接至互联网后，指示灯会呈绿色持续亮起状态。

当路由器未连接至互联网或者使用 USB 无线上网适配器连接时，指示灯处于熄灭状态。

通过有线连接发送或接收数据时，指示灯处于闪烁状态。

12思科 RV215W Wireless-N VPN 路由器3后面板RESET （重置）- RESET 按钮有两种用途：•要重新启动设备且保持当前配置，使用曲别针或笔尖按住 RESET 至少 3秒，但不能超过 10 秒。

•要重新启动设备并恢复出厂默认配置，按住 RESET 按钮 10 秒以上。

您对思科RV215W 配置所做的更改将会丢失。

LAN (1-4) — RJ-45 设备连接，用于将 PC 、打印机服务器或交换机等局域网设备连接至路由器。

WAN （互联网）— 互联网设备连接，用于将路由器连接至有线调制解调器或 DSL 调制解调器等广域网设备。

第一步：进入工具\超级终端第二步：系统提示退出系统，按确定。

第三步：Win运行了超级终端，让你创建一个新的文件，请输入文件名（随意），并按OK 出现下一个对话框。

第四步：在Connect using:里选计费连接的电脑的串口号，并按确定出现下一个对话框。

第五步：在此窗口中输入与交换机相对应的波特率，较验，停止位等。

（可参考交换机的说明书）或，用编程话机进入看交换机的默认设置。

并按确定出现下一个对话框。

第六步：若在此对话框中出现提示，不能打开Com ,即是串口没有选择对或串口坏。

a.打个电话并挂机，如在图中空白处没有话单出现串口没有选对，或波特率，较验，停止位，数据位没有与交换机设成一致。

计费线的线序不对，有线脱落交换机输出话单功能没有设置或重新设置若窗口中接收到了正确的话单，请看此处显示的波特率，较验，停止位，数据位是多少，以这里的为准。

b.若窗口收到的是乱码？计费线的线序不对，有线脱落个别交换机需要重设输出话单功能设置，并可能要将交换机初始化。

交换机主板坏。

c.若在此窗口处接收到了话单，看能不能看到分机，拨号，时间等。

进入下一步操作提示。

第七步：重新运行计费系统，进入系统参数\交换机接口设置,将超级里检测到的波特率，较验，停止位，数据位重新填写到此对话框中并保存，进入机型编辑器，出现下一对话框。

第八步：进入机型编辑器，看到原始话单窗口，打个电话并挂机，看是否有话单。

a.有话单接收到，但话单监视窗里没有话单跳出。

b.将原始话单中捕捉的话单按保存原始话单e-mail:1998@或按打印捕捉话单传真到86-755-86110306c. 我们会帮你定义机型，到时你进入机型参数将参数填好并保存就OK了。

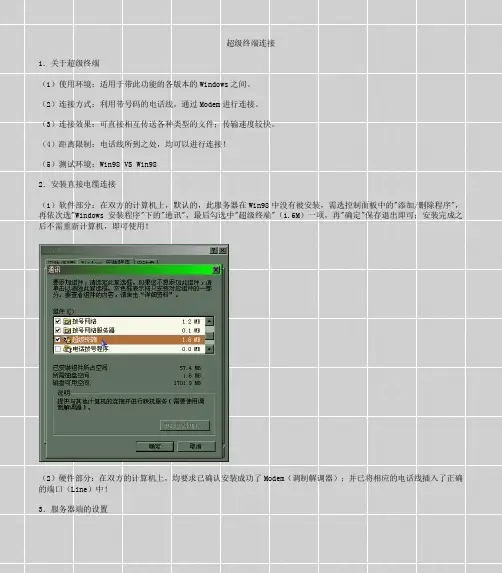

1．关于超级终端（1）使用环境：适用于带此功能的各版本的Windows之间。

（2）连接方式：利用带号码的电话线，通过Modem进行连接。

（3）连接效果：可直接相互传送各种类型的文件；传输速度较快。

（4）距离限制：电话线所到之处，均可以进行连接！（5）测试环境：Win98 VS Win982．安装直接电缆连接（1）软件部分：在双方的计算机上，默认的，此服务器在Win98中没有被安装，需选控制面板中的"添加/删除程序"，再依次选"Windows 安装程序"下的"通讯"，最后勾选中"超级终端"（1.6M）一项，再"确定"保存退出即可；安装完成之后不需重新计算机，即可使用！（2）硬件部分：在双方的计算机上，均要求已确认安装成功了Modem（调制解调器）；并已将相应的电话线插入了正确的端口（Line）中！3．服务器端的设置1）运行程序：依次打开开始菜单中的"程序→附件→通讯→超级终端"，则会打开一个名为"HyperTerminal"的文件夹，双击里面的"Hypertrm.exe"即可。

（2）进入设置：此时在超级终端主屏幕上会弹出一个"连接说明"的窗口，在"名称"处输入任意内容，比如为"分公司一"，再点选一个自己喜欢的图标后"确定"；接着进入的是"连接到"的窗口，由于此处此台计算机只作接受拨入的服务器用，因此可以不用设此项，直接"取消"即可。

（3）等待拨入：好了，应该就可以进入主窗口了。

再选"拨入"菜单中的"等待拨入"项，则主窗口的状态栏提示将由原来的"已断开"变成了"等待拨入"。

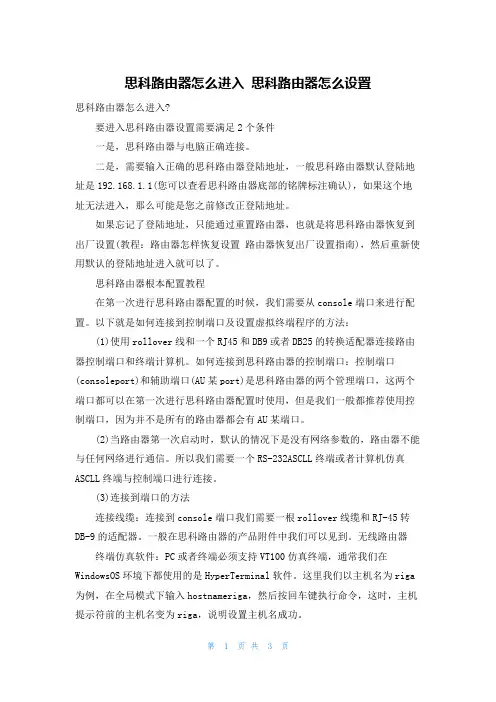

思科路由器怎么进入思科路由器怎么设置思科路由器怎么进入?要进入思科路由器设置需要满足2个条件一是，思科路由器与电脑正确连接。

二是，需要输入正确的思科路由器登陆地址，一般思科路由器默认登陆地址是192.168.1.1(您可以查看思科路由器底部的铭牌标注确认)，如果这个地址无法进入，那么可能是您之前修改正登陆地址。

如果忘记了登陆地址，只能通过重置路由器，也就是将思科路由器恢复到出厂设置(教程：路由器怎样恢复设置路由器恢复出厂设置指南)，然后重新使用默认的登陆地址进入就可以了。

思科路由器根本配置教程在第一次进行思科路由器配置的时候，我们需要从console端口来进行配置。

以下就是如何连接到控制端口及设置虚拟终端程序的方法：(1)使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机。

如何连接到思科路由器的控制端口：控制端口(consoleport)和辅助端口(AU某port)是思科路由器的两个管理端口，这两个端口都可以在第一次进行思科路由器配置时使用，但是我们一般都推荐使用控制端口，因为并不是所有的路由器都会有AU某端口。

(2)当路由器第一次启动时，默认的情况下是没有网络参数的，路由器不能与任何网络进行通信。

所以我们需要一个RS-232ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接。

(3)连接到端口的方法连接线缆：连接到console端口我们需要一根rollover线缆和RJ-45转DB-9的适配器。

一般在思科路由器的产品附件中我们可以见到。

无线路由器终端仿真软件：PC或者终端必须支持VT100仿真终端，通常我们在WindowsOS环境下都使用的是HyperTerminal软件。

这里我们以主机名为riga 为例，在全局模式下输入hostnameriga，然后按回车键执行命令，这时，主机提示符前的主机名变为riga，说明设置主机名成功。

一.思科路由器安装思科路由器安装与其他品牌无线路由器安装一样，主要是需要将猫、与Linksys无线路由器通过网线按照要求连接好就可以了。

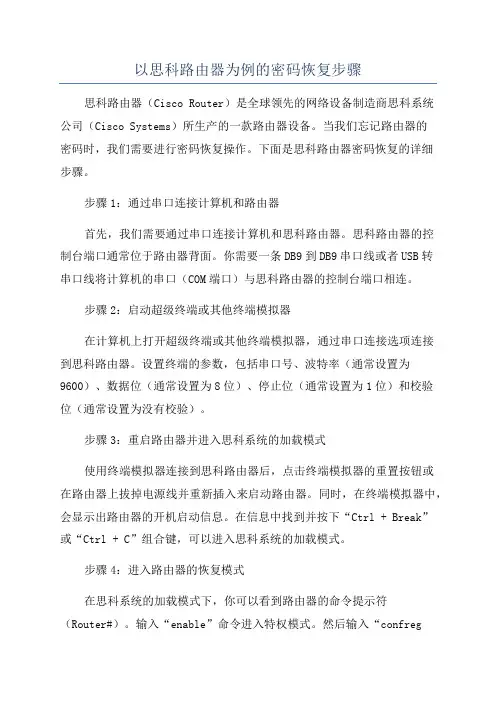

以思科路由器为例的密码恢复步骤思科路由器（Cisco Router）是全球领先的网络设备制造商思科系统公司（Cisco Systems）所生产的一款路由器设备。

当我们忘记路由器的密码时，我们需要进行密码恢复操作。

下面是思科路由器密码恢复的详细步骤。

步骤1：通过串口连接计算机和路由器首先，我们需要通过串口连接计算机和思科路由器。

思科路由器的控制台端口通常位于路由器背面。

你需要一条DB9到DB9串口线或者USB转串口线将计算机的串口（COM端口）与思科路由器的控制台端口相连。

步骤2：启动超级终端或其他终端模拟器在计算机上打开超级终端或其他终端模拟器，通过串口连接选项连接到思科路由器。

设置终端的参数，包括串口号、波特率（通常设置为9600）、数据位（通常设置为8位）、停止位（通常设置为1位）和校验位（通常设置为没有校验）。

步骤3：重启路由器并进入思科系统的加载模式使用终端模拟器连接到思科路由器后，点击终端模拟器的重置按钮或在路由器上拔掉电源线并重新插入来启动路由器。

同时，在终端模拟器中，会显示出路由器的开机启动信息。

在信息中找到并按下“Ctrl + Break”或“Ctrl+ C”组合键，可以进入思科系统的加载模式。

步骤4：进入路由器的恢复模式在思科系统的加载模式下，你可以看到路由器的命令提示符（Router#）。

输入“enable”命令进入特权模式。

然后输入“confreg0x2142”命令，该命令将恢复模式设置为0x2142、最后输入“reset”命令重启路由器。

步骤5：以太网连接路由器在路由器重启时，我们需要将计算机和路由器通过以太网线相连。

将计算机的以太网口插入路由器的任意一个以太网口。

步骤6：使用TFTP服务器和IOS文件进行密码恢复在计算机上设置TFTP服务器，并将思科路由器的IOS文件复制到TFTP服务器的指定目录下。

通过终端模拟器连接到路由器，并在命令提示符下输入“copy tftp flash”命令，按照提示输入TFTP服务器的IP 地址、IOS文件名以及要复制到的目录。

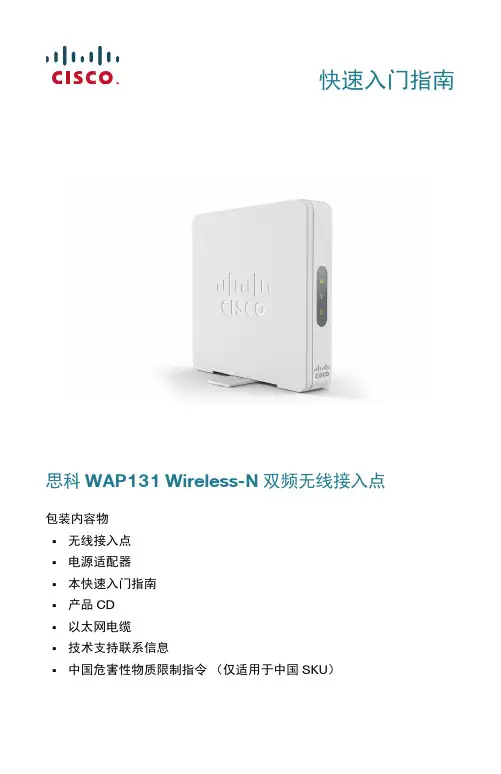

快速入门指南思科WAP131 Wireless-N双频无线接入点包装内容物•无线接入点•电源适配器•本快速入门指南•产品CD•以太网电缆•技术支持联系信息•中国危害性物质限制指令（仅适用于中国 SKU）2思科WAP131快速入门指南欢迎感谢您选择思科WAP131 Wireless-N 双频无线接入点。

思科WAP131是一款支持以太网供电（PoE ）的室内并发双频无线802.11n 接入点产品。

本指南旨在帮助您熟悉思科WAP131的总体布局，并介绍如何在网络中部署思科WAP131及其配置方法。

有关其他信息，请参阅 /go/100_wap_resources 。

使用准备在开始安装之前，请确保以下设备和服务已就绪：•一台支持以下浏览器的计算机：–Internet Explorer 7.0 或更高版本–Chrome 5.0 或更高版本–Firefox 3.0 或更高版本–Safari 3.0 或更高版本•一台或多台支持 PoE 的以太网交换机思科WAP131特性前面板思科WAP131的前面板设有三个状态指示灯：电源、WLAN 和LAN 。

有关这些指示灯的颜色及其指示含义的详细介绍，请参阅“验证硬件安装”。

后面板RESET —有关RESET （重置）按钮的信息，请参阅“重启思科WAP131或重置为出厂默认设置”。

LAN (PoE)— RJ-45以太网端口用于为支持PoE 功能的思科WAP131供电。

该端口是自感千兆以太网（802.3）端口，用于将思科WAP131连接至网络设备（如计算机、路由器或交换机）。

我们强烈建议您使用5e 类电缆或性能更优的电缆进行千兆连接。

POWER —POWER （电源）按钮用于打开或关闭电源。

使用PoE 供电时此按钮不可用。

12V DC — 在不使用PoE 供电时，12V 直流电源插孔用于将随附的电源适配器连接至思科WAP131。

Kensington Lock —安全锁锁孔用于将线缆和安全锁与思科WAP131相连。

Cisco路由器的调试和配置Cisco路由器是一种非常常用和重要的网络设备，用于实现网络的连接、安全性和数据传输。

路由器的调试和配置是保证网络正常运行和安全性的重要环节。

本文将介绍Cisco路由器的调试和配置的基本知识和步骤。

一、Cisco路由器的调试1. 确定问题：在进行路由器调试之前，首先要确定问题所在。

可以通过网络的错误报告、用户的反馈以及某些网络测试工具等来分析问题，并在调试过程中持续监测和排查。

2. 登录路由器：通过终端或远程连接方式登录到路由器的命令行界面。

输入正确的用户名和密码，并进入特权模式。

3. 开启调试模式：输入命令“debug”来开启调试模式。

可以使用“debug all”命令来开启所有的调试功能，也可以使用具体的调试功能命令来针对性地进行调试。

4. 监测和分析：在调试模式下，可以通过显示和分析路由器的调试输出信息来排查问题。

可以使用命令“show”来查看和比较不同的网络状态和配置信息。

5. 停止调试：当问题排查完毕后，应使用“undebug all”命令来关闭所有的调试功能，以避免对路由器的正常工作造成影响。

二、Cisco路由器的配置1. 登录路由器：同样，通过终端或远程连接方式登录到路由器的命令行界面。

输入正确的用户名和密码，并进入特权模式。

2. 进入全局配置模式：在命令行界面中输入“configure terminal”命令，进入全局配置模式。

在全局配置模式下，可以对路由器的各项配置进行修改和优化。

3. 配置主机名：通过命令“hostname”来配置路由器的主机名。

主机名应具有辨识度，并符合命名规范。

4. 配置接口：使用命令“interface”来配置路由器的各个接口。

通过这些接口，路由器可以与其他网络设备进行通信。

可以设置接口的IP地址、子网掩码、MTU（最大传输单元）等。

5. 配置路由协议：使用命令“router”来配置路由器的路由协议。

不同的路由协议有不同的特点和适用范围，可以根据实际需求来选择并配置适当的路由协议。

cisco路由器的基本操作因为在学习cisco的CCNA，所以做路由设备的配置基本特点分享：因为我没有真机啊，还是以Packet Tracer 5.2这个平台做，因为有朋友告诉我学习CCNA 这个工具就够了，所以，我也就从它开始了，希望有和我一样学习的人一起进步……开始吧，首先，添加一计算机，其RS-232与路由器的Console端口相连拓朴：下来，我们用计算机的终端连接路由器，选则PC的DeskTop中Terminal点击ＯＫ进入路由器配置界面好了，下来我们进行简单命令学习，路由器的几种模式，每种模式对应不同的提示符：Router>enable［用户模式］Router#configure terminal ［特权模式］Router(config)#interface fastEthernet 0/0［全局配置模式］Router(config)#line console 0［接口配置模式］了解模式之后，我们来学习简单的命令１，路由器配置名字：Router(config)#hostname WXP２，配置进入路由器的密码：WXP(config)#enable password WXPWXP>enPassword: ［这里是密文］WXP#3，配置console登录时的密码：WXP(config)#line console 0WXP(config-line)#password WXPWXP(config-line)#login这样下次过Console端口登录到路由器需要输入密码，刚才我们也看到了，默认情况下路由器中的各种密码以明文形式保存。

在全局配置模式下使用下面这条命令来加密口令WXP(config)#service password-encryption４，配置telnet登录时的密码:WXP(config)#line vty 0 4WXP(config-line)#password WXPWXP(config-line)#l ogin单个路由的几种密码的配置就是些,，下面我们看几条查看命令。

思科CISCO EA2700千兆无线路由器N600上网设置步骤
先看明白接线方法后再去动手哦,
●网线入户到家的宽带,直接把宽带线插到路由器
INTELNET口
●电话线入户到家的宽带,前面必须要有猫,猫转出
来的网线接到路由器的INTELNET口,
●电脑主机的网线插到路由器1234其中一个端口
就行了,不要插到INTELNET口上.
看下图仔细对照不要插错端口咯
1.如下图打开浏览器输入路由器IP地址19
2.168.1.1回车后出现下图
2.按数字编号填写宽带账号和密码,
3.设置无线路由器安全密码以防被蹭网(先第4布可设无线密码)
4完结:。

1．关于超级（1）使用环境：适用于带此功能的各版本的Windows之间。

（2）连接方式：利用带号码的电话线，通过Modem进行连接。

（3）连接效果：可直接相互传送各种类型的文件；传输速度较快。

（4）距离限制：电话线所到之处，均可以进行连接！（5）测试环境：Win98 VS Win982．安装直接电缆连接（1）软件部分：在双方的计算机上，默认的，此服务器在Win98中没有被安装，需选控制面板中的"添加/删除程序"，再依次选"Windows 安装程序"下的"通讯"，最后勾选中"超级终端"（1.6M）一项，再"确定"保存退出即可；安装完成之后不需重新计算机，即可使用！（2）硬件部分：在双方的计算机上，均要求已确认安装成功了Modem（调制解调器）；并已将相应的电话线插入了正确的端口（Line）中！3．服务器端的设置1）运行程序：依次打开开始菜单中的"程序→附件→通讯→超级终端"，则会打开一个名为"HyperTerminal"的文件夹，双击里面的"Hypertrm.exe"即可。

（2）进入设置：此时在超级终端主屏幕上会弹出一个"连接说明"的窗口，在"名称"处输入任意内容，比如为"分公司一"，再点选一个自己喜欢的图标后"确定"；接着进入的是"连接到"的窗口，由于此处此台计算机只作接受拨入的服务器用，因此可以不用设此项，直接"取消"即可。

（3）等待拨入：好了，应该就可以进入主窗口了。

再选"拨入"菜单中的"等待拨入"项，则主窗口的状态栏提示将由原来的"已断开"变成了"等待拨入"。

cisco思科路由器设置篇一:Cisco路由器配置教程Cisco路由器配置教程约定在介绍重要的术语和概念时,或许以粗体显示.正文所包含的命令以常体显示,用于实例的所有名称或地址亦是这样,同时不应该用到你的实际网络中.配置你的系统时不要一字不差地输入名称或地址.最后,在某些例子中,在命令要求IP 地址作为参数的地方,IP地址可能以__.__.__.__或.dd这种方式来表示.实际上,配置你的系统时永远不会用到这些字符串.本文的约定指出你应该把指明的地方替换成适当的IP地址.1. 本文档覆盖的东西有好几种方法可用来配置Cisco路由器.配置可以由TFTP服务器通过网络来完成;可以通过启动时提供的菜单界面来完成;并且可以由运行setup命令所提供的菜单界面来完成;还可以由保存到内存中的配置来完成.本教程不会覆盖这几种方法,它仅覆盖由IOS命令行界面来进行的配置.注意:本教程不覆盖路由器与它要路由的网络在物理上的连接,它仅覆盖操作系统配置.1.1 使用命令行的原因使用命令行界面而不使用菜单驱动界面的原因有两个:一个是速度.一旦你已花费时间去了解命令行命令,就可以比通过使用菜单更加迅速地完成许多操作.基本上,相对于菜单的所有命令行来说,这点是真的.对于了解Cisco IOS的命令行界面来说它是特别有效的东西,而Cisco IOS是跨越一切Cisco路由器的标准. 其次,可以配置单个接口而不必中断其它接口上的服务.根据定义,路由器有多个接口.例如,在 Cisco 7_系列路由器中,路由器有多个端口,每个端口有几个可热插拔模块.这些模块能够经由命令行来单独配置是一种颇有价值的技术.1.2 文档结构本文的第一部分将介绍IOS的命令模式和Cisco路由器基本配置所必需的命令.文档的第二部分将在个案研究里示范这些命令的用法.个案研究是由本文作者完成的实际配置.2. 准备开始初时,你或许会通过终端来配置你的路由器.如果路由器已经配置过,而且至少一个端口已经用IP地址配置好,同时它与网络有物理连接的话,你也许能够telnet到路由器,通过网络来配置它.如果路由器未曾做过配置,那么你将不得不用终端和一条串口电缆直接和它连接.对于任何一台Windows主机来说,你都可以用超级终端（Hyperterminal）容易地连接路由器.把串口电缆插入PC机上的串口（COM）,另一端插入Cisco路由器上的控制台端口.启动超级终端,告诉它所用的COM口并点击OK.把连接速率设置为 96_ 波特,点击 OK.如果路由器未开机,启动它.如果你想由Linu_主机来配置路由器,要运行Seyon或Minicom.至少它们中的一个,也许两个都在你的Linu_分发套件中.通常,你需要敲Enter（回车）键来观看路由器所作的提示.如果路由器未做过配置,它看起来象这样:Router如果路由器预先用hostname（主机名）配置过,它看起来象这样:hostname of router如果你刚刚开启路由器,引导之后它会向你发问,如果你想开始初始配置,回答no .如果你回答yes,它会把你带入菜单界面.所以回答 no.2.1模式（Modes）Cisco IOS命令行界面是围绕模式（Modes）这个概念来进行组织的.在配置路由器的时候,你要在几个不同的模式之间进进出出,而所处模式决定所用的命令.每个模式都有一整套可用于该模式的命令,并且其中的某些命令只能用于该模式.在任何模式中,输入问号将显示用于该模式的命令列表. Router ?2.2 非特权与特权模式当你第一次连接路由器并提供口令（如果必要的话）时,进入E_EC模式.在第一个模式里,你可以由命令行来运行命令.在这里,你可以使用如ping.telnet和rlogin这样的非特权命令.你也可以使用一组show命令来获取有关的系统信息.在非特权模式里,你可以使用如show version这样的命令来显示路由器正在运行的IOS的版本号.输入show ? 将会显示所有用于当前模式的show命令.Router show ?你要配置路由器就必须进入特权模式.你可以通过使用enable命令来做到这点.特权模式通常是口令保护,除非路由器未配置好.你有无口令保护特权模式的选择,但极力推荐你选择有口令保护的特权模式.在你运行命令enable并提供口令之后,你就会进入特权模式. 为了帮助用户看清所处的模式,每次进入不同的模式,命令行的提示都会发生改变.当你从非特权模式切换到特权模式时,提示由:Router变成Router_这也许并不是最好的处理方式,如果只有两种模式的话.事实上,有数目众多的模式,这样的特点或许是绝对必要的.任何时候都要密切注意提示.特权模式里有许多子模式. 在本文中,我不会紧跟该模式层次的Cisco术语.坦白的说,我认为我的解释更加清楚.Cisco描述了两种模式,非特权模式与特权模式,然后是用在特权模式的命令层次.我的理由非常清楚,要弄明白你是否只考虑特权模式的许多子模式.特权模式,我又叫它作父模式.一旦你进入特权模式（父模式）,提示就以井号（_）作为结束.只有在进入特权模式之后,你才能进入数目众多的模式.每种模式的提示方式为: Router(参数)_所有子模式仍然以_号作结束,它们包含于特权模式之中.大多数模式都有自己的子模式.一旦你进入特权模式,你就有权访问所有的配置信息.而配置信息可选择由IOS提供,或者直接由父模式提供,或者由其中的一个子模式提供.3. 配置如果你刚刚开启路由器,它将是完全未配置过的.如果它已经配置过,你也许想查看它当前的配置.即使它先前未曾配置过,在开始配置路由器之前,你自己应该熟悉show命令的用法.通过运行命令enable进入特权模式,然后运行几个show命令来查看它们所显示的信息.记住,命令show ? 将显示所有可用于当前模式的show命令.干脆试验以下命令:Router_show interfacesRouter_show ip protocolsRouter_show ip routeRouter_show ip arp当你通过使用命令enable进入特权模式时,你处在特权模式的顶层模式,也就是本文认为的〝父模式〞.在该顶层或父模式中,你可以显示很多有关路由器的信息.正如你现在所了解的,你可以用show命令来做到这点.在这里,你可以了解接口的配置和接口是否开或关.你可以显示正在使用的IP协议的信息,如动态路由协议.你可以查看路由和ARP表,而这些正是非常重要的几个选项.当配置路由器时,你要进入各种子模式来设置选项,然后返回到父模式来显示命令结果.你还要返回到父模式来进入其它的子模式.为了返回父模式,按ctrl-z键.这时,你刚才运行的任何命令都会发生影响,并把你带回到父模式中.3.1 共用配置（config）配置路由器的任何特性,必须进入配置模式,这就是父模式的第一个子模式.在父模式中,运行 config命令.Router_configRouter(config)_如上所示,提示的改变表明你现在所处的模式.在配置模式中,你可以设置适用广泛的系统选项,也称作〝共用配置〞.例如,为了易于识别你的路由器,命名你的路由器是一个好主意.在配置模式中,用hostname命令你可以做到这点.Router(config)_hostname E_ampleNameE_ampleName(config)_如上所示,当你用hostname命令来设置主机名时,提示立即发生改变,用E_ampleName替换Router.（注意:用一个组织化的命名方案来命名路由器是一个好主意.）另一个由配置模式来运行的有用命令是指定路由器所用的DNS服务器的命令:E_ampleName(config)_ip name-server .ddE_ampleName(config)_ctrl-ZE_ampleName_这也是你为特权模式设置口令的地方.E_ampleName(config)_enable secret e_amplepasswordE_ampleName(config)_ctrl-ZE_ampleName_直到你按下ctrl-Z键（或输入e_it直到你到达父模式）,命令尚未产生影响.你可以进入配置模式,运行几个不同的命令,然后按ctrl-Z键激活所有命令.每次你按下ctrl-Z键返回到父模式并提示:E_ampleName_在这里,你可以用show命令来验证你在config模式里所运行命令的效果.为了验证ip name-server 命令的结果,运行命令show host.3.2 配置接口命名Cisco接口是直发的,个别接口由本约定指定:media type slot_/port_〝介质类型〞是指端口为诸如Ethernet.TokenRing.FDDI.串口等接口的介质类型.插槽数只适用于为你提供可以安装模块的插槽的路由器.这些模块包括几个特定介质的端口,7_系列就是一个例子.这些模块甚至是可热插拔的.你可以从插槽中移去一个模块并用一块不同的模块来代替它,而不必中断由安装在路由器里的其它模块所提供的服务.这些插槽在路由器中是被编号的.端口数涉及到的端口与该模块里的其它端口有关.编号方式是从左到右,所有编号都是从0开始,而不是1.例如,Cisco 72_是带有6个插槽的7_系列路由器.提到的一个接口是安装在第六插槽的Ethernet模块的第三个端口,它应是以太网6/2接口.因此,为了显示该接口的信息,你可以使用命令:E_ampleName_show interface ethernet 6/2如果你的路由器没有插槽,如__,那么接口名的组成只有:media type port_例如:E_ampleName_show interface serial 0这里有一个用一个IP地址来配置一系列端口的例子:E_ampleName_configE_ampleName(config)_interface serial 1/1E_ampleName(config-if)_ip address _2._8._5.2 255.255.255.0E_ampleName(config-if)_no shutdownE_ampleName(config-if)_ctrl-ZE_ampleName_然后验证配置:E_ampleName_show interface serial 1/1注意no shutdown命令.一个接口在正确配置及物理连接后,也许仍是〝在管理上关掉〞.在这种情形下,它不会起作用.引起一个接口在管理上关掉的命令是shutdown.E_ampleName(config)_interface serial 1/1E_ampleName(config-if)_shutdownE_ampleName(config-if)_ctrl-ZE_ampleName_show interface serial 1/1在Cisco IOS中,相反的情形或者删除任何命令的结果是简单地把no放在该命令的前面.例如,如果我们想取消已经赋给interface serial 1/1 的IP地址: E_ampleName(config)_interface serail 1/1E_ampleName(config-if)_no ip address _2._8._5.2 255.255.255.0E_ampleName(config-if)ctrl-ZE_ampleName_show interface serial 1/1为LAN(局域网)连接配置的多数接口可能仅有分配网络层地址和确定在管理上没有关掉的接口构成.它通常不需要规定数据链层封装.注意,为WAN（广域网）连接规定适当的数据链层封装通常是必要的,如贞中继和ATM.系列接口缺省使用HDLC.数据链层协议的讨论超出了本文范围.想知道更多的详细资料你需要查找IOS命令封装.3.3 路由在Cisco路由器上,IP路由是自动激活的.在你的路由器上,如果IP 路由先前一直是关闭的话,你可以用命令ip routing返回到config模式中.E_ampleName(config)_ip routingE_ampleName(config)_ctrl-Z有两种主要的方式让路由器知道把包发送到什么地方,网管可以指定静态路由（static routes）,或者路由器可以通过使用动态路由协议（dynamic routing protocol）来知悉路由.如今,静态路由通常被用在很简单的网络上,或者在必须使用静态路由的特殊情形下使用.为了创建静态路由,网管告知路由器操作系统,任何流向一个指定的网络层地址的网络通信流量应转发给另一个类似的指定网络层地址.在Cisco IOS中,用ip route命令来做到这点.E_ampleName_configE_ampleName(config)_ip route _2._.0.0 255.255.255.0 _2._8._0.1E_ampleName(config)_ctrl-ZE_ampleName_show ip route关于本例子讲了两件事.第一,包目标地址必须包含目标网络的子网掩码.第二,被转发的IP地址是下一个路由器沿着这条路径到达目标所指定的地址.这是安装静态路由的多数通用方法,而本文覆盖的只有一种方法.不过,应该知道还有其它方法.动态路由协议,运行于已连接的路由器,使得那些路由器可以共享路由信息.这使到路由器能够知悉路由并可利用它们.在网络拓扑中,这种方法的好处是路由器能够适应变化.如果路由在物理上已删除,或者邻近的路由器关机,路由协议会搜索新的路由.在基于如网络拥塞或网络可靠性变化的可能路由之间,路由协议甚至能够被动态地选择.篇二:图解思科路由器配置教程cisco路由器配置教程手把手教你配置cisco路由器经过几十年的发展,从最初的只有四个节点的ARPANET发展到现今无处不在的Internet,计算机网络已经深入到了我们生活当中.随着计算机网络规模的爆炸性增长,作为连接设备的路由器也变得更加重要.公司在构建网络时,如何对路由器进行合理的配置管理成为网络管理者的重要任务之一.本专题就为读者从最简单的配置开始为大家介绍如何配置cisco路由器.很多读者都对路由器的概念非常模糊,其实在很多文献中都提到,路由器就是一种具有多个网络接口的计算机.这种特殊的计算机内部也有CPU.内存.系统总线.输入输出接口等等和PC相似的硬件,只不过它所提供的功能与普通计算机不同而已.和普通计算机一样,路由器也需要一个软件操作系统,在cisco路由器中,这个操作系统叫做互联网络操作系统,这就是我们最常听到的IOS软件了.下面就请读者跟着我们来一步步的学习最基本的路由器配置方法.cisco路由器基本配置:√ cisco IOS软件简介:大家其实没必要把路由器想的那么复杂,其实路由器就是一个具有多个端口的计算机,只不过它在网络中起到的作用与一般的PC不同而已.和普通计算机一样,路由器也需要一个操作系统,cisco把这个操作系统叫作cisco互联网络操作系统,也就是我们知道的IOS,所有cisco路由器的IOS都是一个嵌入式软件体系结构.cisco IOS软件提供以下网络服务:基本的路由和交换功能.可靠和安全的访问网络资源.可扩展的网络结构.cisco命令行界面（CLI）用一个分等级的结构,这个结构需要在不同的模式下来完成特定的任务.例如配置一个路由器的接口,用户就必须进入到路由器的接口配置模式下,所有的配置都只会应用到这个接口上.每一个不同的配置模式都会有特定的命令提示符.E_EC为IOS软件提供一个命令解释服务,当每一个命令键入后E_EC便会执行该命令.√ 第一次配置Cisco路由器:在第一次配置cisco路由器的时候,我们需要从console端口来进行配置.以下,我们就为大家介绍如何连接到控制端口及设置虚拟终端程序.1.使用rollover线和一个RJ45和DB9或者DB25的转换适配器连接路由器控制端口和终端计算机.2.配置终端或PC的终端仿真软件.具体配置见下图:√ 如何连接到cisco路由器的控制端口:控制端口（console port）和辅助端口(AU_ port）是cisco路由器的两个管理端口,这两个端口都可以在第一次配置路由器时使用,但是我们一般都推荐使用控制端口,因为并不是所有的路由器都会有AU_端口.当路由器第一次启动时,默认的情况下是没有网络参数的,路由器不能与任何网络进行通信.所以我们需要一个RS-232 ASCLL终端或者计算机仿真ASCLL终端与控制端口进行连接.连接到CONSOLE端口的方法:连接线缆:连接到console端口我们需要一根rollover线缆和RJ-45转DB-9的适配器.一般在cisco路由器的产品附件中我们可以见到. 终端仿真软件:PC或者终端必须支持VT1_仿真终端,通常我们在Windows OS环境下都使用的是HyperTerminal软件.将PC连接到路由器上:1.配置终端仿真软件参数,如下图:2.将rollover线缆的一端连接到路由器的控制端口.3.将rollover线缆的一端连接到RJ-45到DB-9的转换适配器.4.将DB-9适配器的另一端连接到PC.√ 如何设置cisco路由器主机名:在网络上,cisco路由器必须要有一个唯一的主机名,所以在配置cisco路由器时的第一个任务就是为路由器配置主机名.配置方法:这里我们以主机名为riga为例,在全局模式下输入〝hostname riga〞,然后按回车键执行命令,这时,主机提示符前的主机名变为riga,说明设置主机名成功.√ 如何进入cisco路由器配置模式:cisco路由器命令行端口使用一个分等级的结构,这个结构需要登录到不同的模式下来完成详细的配置任务.从安全的角度考虑,cisco IOS软件将E_EC会话分为用户（USER）模式和特权（privileged）模式.USER模式的特性:用户模式仅允许基本的监测命令,在这种模式下不能改变路由器的配置,router 的命令提示符表示用户正处在USER模式下.privileged模式的特性:特权模式可以使用所有的配置命令,在用户模式下访问特权模式一般都需要一个密码,router_的命令提示符表示用户正处在特权模式下.cisco路由器配置模式用户模式一般只能允许用户显示路由器的信息而不能改变任何路由器的设置,要想使用所有的命令,就必须进入特权模式,在特权模式下,还可以进入到全局模式和其他特殊的配置模式,这些特殊模式都是全局模式的一个子集. 如何进入特权模式当第一次启动成功后,cisco路由器会出现用户模式提示符router .如果你想进入特权模式下,键入enable命令（第一次启动路由器时不需要密码）.这时,路由器的命令提示符变为router_.如何进入全局模式在进入特权模式后,我们可以在特权命令提示符下键入configure terminal 的命令来进行的全局配置模式.如何进入端口配置模式在全局命令提示符下键入interface e 0进入第一个以太网端口,而键入interface serial 0可以进入到第一个串行线路端口.以上简单的介绍了如何进入到Cisco路由器的各种配置模式,当然,其他特殊的配置模式都可以通过在全局模式下进入.在配置过程中,我们可以通过使用?来获得命令帮助.√ 如何设置CISCO路由器密码:在CISCO路由器产品中,我们在最初进行配置的时候通常需要使用限制一般用户的访问.这对于路由器是非常重要的,在默认的情况下,我们的路由器是一个开放的系统,访问控制选项都是关闭的,任一用户都可以登陆到设备从而进行更进一步的攻击,所以需要我们的网络管理员去配置密码来限制非授权用户通过直接的连接.CONSOLE终端和从拨号MODEM线路访问设备.下面我们就详细为大家介绍一下如何在CISCO路由器产品上进行配置路由器的密码.配置进入特权模式的密码和密匙:这两个密码是用来限制非授权用户进入特权模式.因为特权密码是未加密的,所以我们一般都推荐用户使用特权密匙,且特权密码仅在特权密匙未使用的情况下才会有效.1.router(config)_enable password cisco命令解释:开启特权密码保护.2.router(config)_enable secret cisco命令解释:开启特权密匙保护.配置控制端口的用户密码1.router(config)_line console 0命令解释:进入控制线路配置模式.2.router(config-line)_login命令解释:开启登陆密码保护3.router(config-line)_password cisco命令解释:设置密码为cisco,这里的密码区分大小写.配置辅助端口（AU_）的用户密码:1.router(config)_line au_ 0命令解释:进入辅助端口配置模式.2.router(config-line)_login命令解释:开启登陆密码保护3.router(config-line)_password cisco命令解释:设置密码为cisco,这里的密码区分大小写.配置VTY(telnet)登陆访问密码:1.router(config)_line vty 0 4命令解释:进入VTY配置模式.2.router(config-line)_login命令解释:开启登陆密码保护3.router(config-line)_password cisco命令解释:设置密码为cisco,这里的密码区分大小写.√ 如何配置一个以太网接口:在配置以太网接口时,我们需要为以太网接口配置IP地址及子网掩码来进行IP数据包的处理.默认情况下,以太网接口是管理性关闭的,所以在配置完成IP 地址后,我们还需要激活接口.配置实例:在这个实例中,我们需要为以太网接口配置_2._8.0.1的IP地址并且激活接口.1.在特权模式下进入全局配置模式.篇三:思科CISCO路由器配置步骤前思科路由器已经成为路由行业的领军人物,可能好多人还不了解Cisco路由器配置的步骤,没有关系,看完本文你肯定有不少收获,希望本文能教会你更多东西,该单位公司总部在北京,全国有3个分支机构.要求做到在4个地点的数据能够实时查询,便于业务员根据具体情况作出正确决策.早期方案是使用路由器,通过速率为 256Kbps的DDN专网连接北京总部.但技术人员通过市场调研,发现该网络运营成本过高.通过进一步的咨询和调整,最终方案是分支机构使用DDN在本地接入Internet,总部使用以太网就近接入Internet.并对互联的Cisco路由器配置,使用VPN技术,保证内部数据通过Internet安全传输.该企业的网络分布见附图.配置过程及测试步骤在实施配置前,需要检查硬件和软件是否支持VPN.对于Cisco路由器配置,要求IOS版本高于_.0.6(5)T,且带IPSec功能.本配置在Cisco路由器配置通过.以下是分支网络1的路由器实际配置过程,其他路由器的配置方法与此基本一致,只需修改具体的环境参数(IP地址和接口名称)即可.配置路由器的基本参数,并测试网络的连通性(1) 进入Cisco路由器配置模式将计算机串口与路由器console口连接,并按照路由器说明书配置〝终端仿真〞程序.执行下述命令进入配置模式.Router enRouter_config terminalRouter(config)_(2)配置路由器的基本安全参数主要是设置特权口令.远程访问口令和路由器名称,方便远程调试.Router(config)_enable secret _______Router(config)_line vty 0 4Router(config-line)_password ______Router(config-line)_e_itRouter(config)_hostname huadonghuadong(config)_(3)配置路由器的以太网接口,并测试与本地计算机的连通性注意: 在Cisco路由器配置前,请将线缆与相关设备连接好.其中ethernet0/0端口接内部网络,serial0/0端口接外部网络.外部网络接口地址由ISP分配,至少一个地址,多者不限.以下假定为一个,使用PAT模式,地址为2_.75.32.9,上级路由器为2_.75.32._.内部网络地址如附图所标示.关键是配置IP地址和启用以太网接口.测试时,使用基本的测试命令ping.huadong(config)_inter eth0/0huadong(config-if)_ip address _2._.1.1 255.255.255.0huadong(config-if)_no shutdown以下是测试命令:huadong_ping _2._.1.1?!!!!!?huadong_ping _2._.1.1_?!!!!!?在IP地址为_2._.1.1_的计算机上:c: ping _2._.1.1Pinging _2._.1.1 with 32 bytes of data:Reply from _2._.1.1: bytes=32 time=5ms TTL=255??结果证明连接及Cisco路由器配置正确.(4) Cisco路由器配置串口,并测试与上级路由器的连通性与以太网口的配置方法类似,而且需要指定带宽和包的封装形式.同时,注意将Cisco设备特有的CDP协议关掉,保证基本的安全.huadong(config)_inter serial0/0huadong(config-if)_ip address 2_.75.32.9 255.255.255.252huadong(config-if)_bandwidth 256huadong(config-if)_encapsulation ppp huadong(config-if)_no cdp enable。

思科路由器配置命令详细说明: 本文以Cisco2620为例，讲述了，探讨了如何使用内部网络的DHCP服务功能为远程拨入的用户分配地址信息以及路由器常见故障的排除技巧。

（本文假定Cisco2620路由器为提供远程接入访问，已经配置了同步串行模块和异步串行16AM模块。

）Cisco2620路由器的基本配置1. 初始安装第一次安装时系统会自动进入Dialog Setup，依屏幕提示，分别回答路由器名称、加密超级登录密码、超级登录密码、远程登录密码、动态路由协议以及各个接口的配置后，保存配置。

在出现路由器名称后，打入enable命令，键入超级登录密码，出现路由器名称（这里假设路由器名称为Cisco2620），待出现Cisco2620#提示符后，表示已经进入特权模式，此时就可以进行路由器的配置了。

2. 配置路由器键入config terminal，出现提示符Cisco2620(config)#，进入配置模式。

(1) 设置密码Cisco2620(config)#enable secret 123123：设置特权模式密码为123123Cisco2620(config)#line console 0: 进入Console口配置模式Cisco2620(config-line)#password 123123：设置Console口密码为123123Cisco2620(config-line)#login：使console口配置生效Cisco2620(config-line)#line vty 0 5：切换至远程登录口Cisco2620(config-line)#password 123123：设置远程登录密码为123123Cisco2620(config-line)#login：使配置生效(2) 设置快速以太网口Cisco2620(config)#interface fastFastethernet 0/0：进入端口配置模式Cisco2620(config-if)#ip address 192.168.1.6 255.255.255.0：设置IP地址及掩码Cisco2620(config-if)#no shutdown: 开启端口Cisco2620(config-if)#exit：从端口配置模式中退出(3) 设置同步串口Cisco2620(config)#interface serial 0/0：进入同步串口设置Cisco2620(config-if)#ip unnumbered fastFastethernet 0/0：同步串口使用与快速以太网口相同的IP地址Cisco2620(config-if)#encapsulation ppp: 把数据链路层协议设为PPP(4) 设置16口Modem拨号模块，使用内部DHCP服务为拨入用户分配地址Cisco2620(config)#interface Group-Async1Cisco2620(config-if)# ip unnumbered FastEthernet0/0Cisco2620(config-if)# encapsulation pppCisco2620(config-if)# ip tcp header-compression passive：启用被动IP包头压缩Cisco2620(config-if)# async mode dedicated:只在异步模式下工作Cisco2620(config-if)# peer default ip address dhcp：将IP地址请求转发至DHCP 服务器Cisco2620(config-if)# ppp authentication chap：将认证设为CHAPCisco2620(config-if)# group-range 33 48：拨号组包括16个口Cisco的16AM模块提供了高密度的模拟电路接入方式，不在办公大楼的员工可以用Modem拨号联入局域网、登录服务器，实现远程办公。
