水表收费系统使用说明书

远传型预付费水表（集中刷卡、联网、GPRS远传控制型）使用说明书一、产品概述该类型水表是我公司在原普通预付费水表的基础上研发的又一款新型产品。

该水表是综合利用了现代微电子技术、现代传感技术、射频卡技术对用水量进行计量并对用水数据进行存储、传递和结算的新型水表。

该产品不但可通过RS485将每户预付费水表联网付费、管理，还可让用户直接通过公用刷卡器刷卡将所购水量充入表中，也可直接在刷卡器端的显示屏上直接查询各人的用水信息，具有技术先进、性能优良、结构合理、计量准确、稳定可靠等一系列优点，主要适用于城市供水部门、物业小区、企事业单位和工矿住宅小区的供水计量和收费管理。

该类型水表具有集中刷卡、RS485连网和GPRS远传控制功能，三者可分开使用，也可结合使用，极大地方便了物业管理，是逐步实现物业管理智能化的理想产品。

该产品各项性能符合GB/T778—2007和CJ/T133—2012标准中的全部要求。

一、产品功能特点1、具有预付费功能：先购水、后用水，水表中的水量用完后，阀门自动关闭，用户需要到管理部门通过射频卡购水或通过联网购水后方可开阀用水，并且两种方式可同时使用。

2、联网功能：物业管理部门可通过485通讯网络实现给用户充值、抄取表中信息、远程强制开关阀等功能，实时监控各个用户的用水信息，管理人员足不出户便可方便的查询到表中信息。

3、集中刷卡和显示功能：可单独配备与水表分离的外置刷卡器，通过485线可将多块（建议30块以下）水表连接到一个外置刷卡器上，多个用户可共用一个刷卡器进行刷卡以将卡内所充数值转储到水表中。

当水表安装在管道井中时，外置刷卡器可安放于用户便于刷卡和查询信息的地方，有效的避免了非同类型水表存在的以下问题（1）业主刷卡需物业管理人员开管道井门（2）管道井内人员出入频繁，易造成财物被破坏或被盗，且责任人不易追查（3）因冬季气温低，刷卡必须在表上，不便于在表上包装保温材料（4）如表安装位置低，老年人刷卡时，需弯腰低头，有心血管病的老人易出现意外。

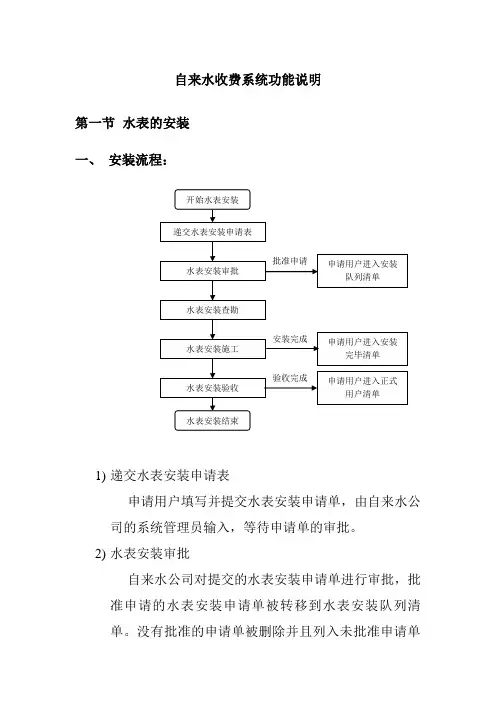

自来水收费系统功能说明第一节水表的安装一、安装流程：1)递交水表安装申请表申请用户填写并提交水表安装申请单，由自来水公司的系统管理员输入，等待申请单的审批。

2)水表安装审批自来水公司对提交的水表安装申请单进行审批，批准申请的水表安装申请单被转移到水表安装队列清单。

没有批准的申请单被删除并且列入未批准申请单清单中。

一旦申请批准，则通知用户并且提醒用户缴纳初装费用。

3)水表安装查勘水表安装工程队根据水表安装队列清单，到申请安装用户的场所进行实地查勘，并且填写查勘任务书。

4)水表安装施工水表安装工程队根据查勘任务书，进行水表的安装。

安装完毕后，申请用户进入水表安装完毕用户清单中，等待验收。

5)水表安装验收由用户和水表安装工程队联合对已经安装水表的用户进行验收。

验收合格，同时用户的初装费用已经缴清，即把申请用户转为正式用户。

验收不合格，根据情况作出重新安装、重新查勘或取消用户申请等处理。

用户的初装费用还没有缴清，则等待用户缴费。

二、查询统计功能1)用户的水表安装执行情况可以随时查看某个用户的水表安装申请单的执行情况，查看是处于申请中、已审批、已查看或已安装的状态。

2)查看和统计等待处理队列可以随时查看等待审批的用户队列、等待查勘的用户队列、等待安装的用户队列和等待验收的用户队列；同时可以根据时间段统计出所有等待审批、等待查勘、等待安装和等待验收的用户群的详细情况，包括用户个数、用户平均等待时间、用户的最大等待时间等。

3)查看和统计未缴纳费用的用户可以随时查看有哪些已经完成安装验收而用户还没有缴清初装费用的项目；同时可以统计未缴费用的用户人数、拖欠初装费用数、平均拖欠时间和最大拖欠时间等。

4)查看废弃队列可以随时查看未通过审批的申请用户和中途取消安装的申请用户。

5)查看完成安装的用户可以查看完成安装转为正式用户的安装详细情况，包括：申请、批准、查勘、安装、验收的时间，查勘任务书，初装费用等。

第二节水表检修管理一、定期检修流程1)生成定期检修计划当时间满足一定条件，系统自动按照定义的不同用户类别，成批生成需要检修的用户名单，等待审批。

系统使用说明书(总99页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--MF1智能表充值管理系统使用说明书Ver:目录目录............................................... 错误!未定义书签。

第一章概述......................................... 错误!未定义书签。

第二章安装配置...................................... 错误!未定义书签。

安装配置概述........................................ 错误!未定义书签。

联网使用时的服务器端安装配置说明..................... 错误!未定义书签。

SQL S ERVER 2000（个人版）安装......................... 错误!未定义书签。

SQL S ERVER2000(个人版)安装(W INDOWS 7) .................. 错误!未定义书签。

SQL S ERVER 2000SP4补丁安装 .......................... 错误!未定义书签。

MF1智能表充值管理系统安装........................... 错误!未定义书签。

MF1智能表充值管理系统配置........................... 错误!未定义书签。

联网使用时的客户端安装配置说明 ...................... 错误!未定义书签。

单机使用时的安装配置说明 ............................ 错误!未定义书签。

第三章快速入门...................................... 错误!未定义书签。

第四章系统设置...................................... 错误!未定义书签。

水表软件使用说明书一、软件安装运行水表收费系统安装程序，启动如下界面：然后根据你读卡器的接口选择相应接口，读卡器为接口为串口就选择串口，接口为USB 口就选择USB口，然后点击下一步。

如果是USB口的写卡器还得根据说明安装USB口的驱动程序。

二、操作管理软件安装完成后双击水表收费系统的快捷方式进入如下登陆界面初次登陆使用内部密码“0000”进入系统后会提示如下：点击系统注册，会弹出软件注册对话框如下图：点击读取，会将你的硬盘号读取出来，如下图：相关部门会根据你的硬盘号给你注册码，将注册码填入，点击确认即注册成功，如下图：至此软件注册成功，重新启动运行软件即可。

1、点击操作员管理，显示如下界面点击角色管理栏内的“添加”按钮，进入以下界面填写完角色名称，选择设置管理权限后，点击确定，系统会提示你更新成功，并且在下面对话框中会显示你添加的管理员，如下图：然后在操作员管理栏内填写编号、姓名、密码及角色后，点击保存，显示如下图：退出系统，再次登陆就可以使用刚添加的操作员帐户登陆了。

2、密码更改点击密码更改后出现以下对话框先输入旧密码，然后输入新密码。

重复输入新密码点击确定后，密码修改成功。

进入系统时，可以输入新密码登陆。

3、点击操作日志，输入起始日期后，点击查询，如下图：操作日志可以记录操作员的姓名、日期、时间及操作内容。

还可以将操作日志的内容以表格的形式导出。

三、系统设置系统设置包括如下设置，如图：1、区域设置点击区域设置，如下图：填写区域编码、区域名称确认无误后，点击“保存”按钮。

即可添加成功。

若需修改或删除信息，请双击已添加的区域编码后，可在区域编辑栏内进行修改或删除。

2、串口设置串口设置是对通信接口的选择。

选择串口后，点击“设置”按钮即可。

若设置不正确，不能正常写卡。

4、水费类型设置可根据用户需求，填写水费类型及基本水价等信息，填写完毕点击“保存”。

双击明细表的内容，即可“修改”或删除信息。

3、系统参数设置可设置水表的报警下限值及囤积量，选择应用表类型。

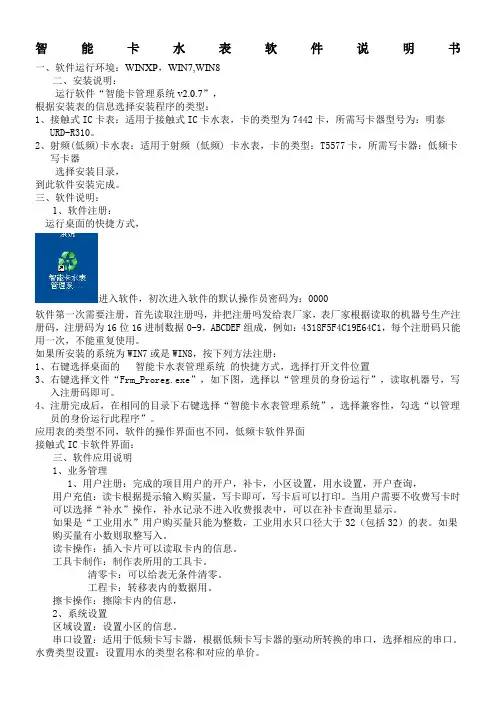

智能卡水表软件说明书一、软件运行环境：WINXP，WIN7,WIN8二、安装说明：运行软件“智能卡管理系统v2.0.7”，根据安装表的信息选择安装程序的类型：1、接触式IC卡表：适用于接触式IC卡水表，卡的类型为7442卡，所需写卡器型号为：明泰URD-R310。

2、射频(低频)卡水表：适用于射频 (低频) 卡水表，卡的类型：T5577卡，所需写卡器：低频卡写卡器选择安装目录，到此软件安装完成。

三、软件说明：1、软件注册：运行桌面的快捷方式，进入软件，初次进入软件的默认操作员密码为：0000软件第一次需要注册，首先读取注册吗，并把注册吗发给表厂家，表厂家根据读取的机器号生产注册码，注册码为16位16进制数据0-9，ABCDEF组成，例如：4318F5F4C19E64C1，每个注册码只能用一次，不能重复使用。

如果所安装的系统为WIN7或是WIN8，按下列方法注册：1、右键选择桌面的智能卡水表管理系统的快捷方式，选择打开文件位置3、右键选择文件“Frm_Proreg.exe”，如下图，选择以“管理员的身份运行”，读取机器号，写入注册码即可。

4、注册完成后，在相同的目录下右键选择“智能卡水表管理系统”，选择兼容性，勾选“以管理员的身份运行此程序”。

应用表的类型不同，软件的操作界面也不同，低频卡软件界面接触式IC卡软件界面：三、软件应用说明1、业务管理1、用户注册：完成的项目用户的开户，补卡，小区设置，用水设置，开户查询，用户充值：读卡根据提示输入购买量，写卡即可，写卡后可以打印。

当用户需要不收费写卡时可以选择“补水”操作，补水记录不进入收费报表中，可以在补卡查询里显示。

如果是“工业用水”用户购买量只能为整数，工业用水只口径大于32（包括32）的表。

如果购买量有小数则取整写入。

读卡操作：插入卡片可以读取卡内的信息。

工具卡制作：制作表所用的工具卡。

清零卡：可以给表无条件清零。

工程卡：转移表内的数据用。

擦卡操作：擦除卡内的信息，2、系统设置区域设置：设置小区的信息。

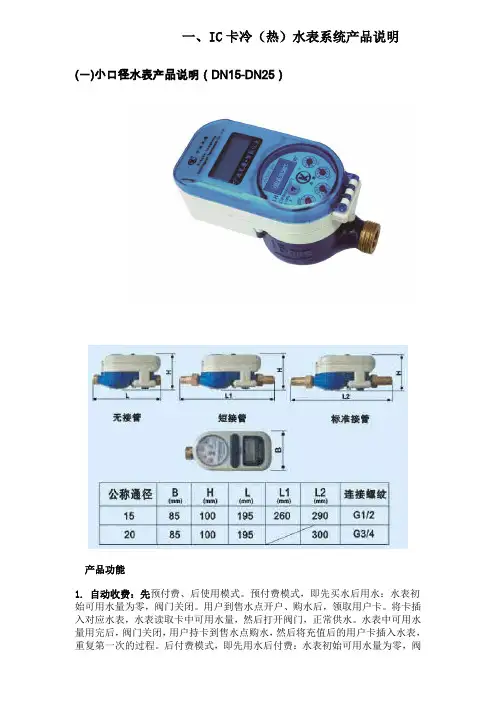

一、IC卡冷（热）水表系统产品说明(一)小口径水表产品说明（DN15-DN25）产品功能1. 自动收费：先预付费、后使用模式。

预付费模式，即先买水后用水：水表初始可用水量为零，阀门关闭。

用户到售水点开户、购水后，领取用户卡。

将卡插入对应水表，水表读取卡中可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点购水，然后将充值后的用户卡插入水表，重复第一次的过程。

后付费模式，即先用水后付费：水表初始可用水量为零，阀门状态关闭。

管理部门设置用户的最大允许先用水量，开户时预先充值到用户卡中。

用户将用户卡插入对应水表，水表读取可用水量，然后打开阀门，正常供水。

水表中可用水量用完后，阀门关闭，用户持卡到售水点交费。

然后售水点再次为用户卡充值，重复第一次的过程。

2. 可自动实现阶梯水价水表内配备时钟，并可存储12个月的用水量。

用户卡插入水表时，水表会将每个月的用水量写入用户卡。

用户每次买水时，系统会从用户卡中自动读取每个月的用水量并根据阶梯水价计算多出的水费，在用户购水时补交。

3. 补卡、回收转移功能用户卡一次购水只能与对应水表成功交易一次,若卡丢失，可以根据软件数据库管理功能进行补卡，水量不会损失或重复。

当水表需要更换时，将回收转移卡插入表内，读出表内数据，插入新表后，旧表信息进入新表。

4. 机械与电子两种模式显示IC卡水表保留了机械水表的字轮和指针显示，同时增加了液晶显示。

即使电子部分出现故障，也可以根据机械字轮的显示读取累计用水量。

5. 水表采样具备滴水计量功能计量数据采样采用特制霍尔元件作为发讯装置来触动，计量准确抗干扰性强，软件对采集数据进行容错分析，保证水计量电子计量精度与机械计量精度一致。

表中累计用水量采用递加方式，剩余值采用递减方式，具备滴水计量功能。

产品特点1. 卡座防水设计，整表可实现喷淋防水，即在水表外壳淋水时（时间不超过2小时），不影响IC卡水表工作；2. 先导阀门，不受水垢影响，不受水压影响，更加安全可靠（专利号 ZL00 2 05851）一般IC卡水表采用球阀，阀门开关易受水垢、水压的影响。

IC卡智能水表使用说明书三篇篇一：IC卡智能水表使用说明书一、用途及适用范围本企业生产制造的LXSZ（R）-15/20型IC卡智能水表是以旋翼式多流束水表（铜壳）为基表，适用于单向、非脉冲水流。

产品性能指标符合GB/T 778.1-1996《冷水水表》国家标准和CJ/T 133-20XX《IC卡冷水水表》建设部标准，热水水表还符合JB/T 8802-1998《热水水表》机械部标准。

主要用于住宅和企事业用水的计量与收费工作，热水水表独有的热量测量功能○1可以为合理收费提供科学的、定量的依据，是自来水公司和房产物业公司等自来水收费管理部门现代化管理的理想计量收费器具。

注：LXSZ型为IC卡智能冷水水表；LXSZR型为IC卡智能热水水表（包括具备热量测量功能和不具备热量测量功能两种热水水表）。

二、功能及特点✧一户一卡✧具有预付费功能✧电子采样，计量准确、精确度高、性能稳定、安全可靠✧LCD汉字显示功能✧具有余量不足报警功能✧具有防窃水功能✧具有电池欠压保护功能✧具有阀门自动维护功能✧具有数据回抄功能✧具有赊欠功能✧多种事件记录功能，12个月用水量、最近100天用水量记录功能✧最近100天热量记录功能○1✧内置精确时钟，可实现阶梯收费（配合管理软件）✧支持水、电、气、热“一卡通”功能三、主要技术参数原理框图如下：注：冷水表不具备测温元件。

控制器通过安装在基表上的电子发讯装置采集基表的水量脉冲信息，换算成为相应的用水量。

（热水水表基表上安装有数字温度传感器，用于测量热水温度，环境水温可以预先设定，通过用水量和用水温度可以积算出用热量○1。

）IC 卡作为信息载体，可以用于设置表内参数、充值、回读表内信息或者发出特定的控制指令。

LCD 显示水表状态、水量信息。

电机和减速机构用于控制阀门。

电池提供能源。

五、使用 水表显示说明请换电池干扰开关购余总断线月请充值泄漏数值显示：冷水表显示6位整数，1位小数；热水表显示4位整数，3位小数； 时间显示：第一位显示上“-”表示年、月、日；第一位显示下“-”表示时、M 3 ℃kWh○1 ○1分、秒；“8”：1到8表示分表号，“0”表示未开户（不显示表明未做系统设置）；请换电池：电池电压低，需要更换电池；请换电池：电池电压过低，已进入关阀保护模式；请充值：剩余水量小于预设报警水量，提示用户及时充值；请充值：可用水量为零，进入关阀保护模式；月：当月用量总：总用量购：本次购量余：表内余量▲：指示计量单位；：阀门处于人为控制状态，含强制开关阀、维护开关阀、测试开关阀；开：阀门处于打开状态；关：阀门处于关闭状态；泄漏：水表处于泄漏状态；断线：水量传感器断线（或者温度传感器断线○1），进入关阀保护模式；干扰：违规操作表计或水量传感器损坏，进入关阀保护模式。

抄表收费系统使用说明地址：中国宁江北区路268弄99号邮编：315033：08 88195895传真：08主页：http//.chinawatermeter.目录第一章软件概述 (3)第二章操作说明 (4)第三章软件界面 (5)第四章操作步骤 (7)第五章系统管理 (9)第六章抄表管理 (14)第七章收费管理 (19)第八章水表管理 (22)第九章客户管理 (26)第十章常见问题 (29)第十一章软件 (30)第十二章意见反馈 (31)第一章软件概述主要对软件安装的环境、方法等做个说明系统开发平台本系统是是基于Windows98/2000/NT下，使用Powerbuilder、Adapter server AnyWhere开发出来。

它具有完成的面向对象以及C\S开发，稳定性强等功能，是目前最强大的开发工具之一。

系统需求抄表收费软件适合于运行在Microsoft Windows 的各个版本下，包括Windows9X(win95需要升级系统文件）、Windows Me、Windows NT、Windows2000、Windows XP等平台下,Internet Explorer V5.0或更新,奔腾300MHz或更快,128MB存或更多,4GB磁盘空间，显示器的分辨率1024*768以上。

安装与卸载安装运行安装媒介上的sfmis.exe安装程序开始安装，你可以一步一步按引导安装。

安装完成后，安装程序会在桌面上创建快捷方式，名称为抄表收费，同时也会在开始菜单上创建抄表收费管理系统文件夹，这个文件夹下再创建一个抄表收费快捷方式。

您只双击快捷方式即可启动管理软件。

卸载在控制面板的添加/删除程序中，选中“sfmis”，单击删除按钮，卸载程序将自动地删除抄表收费管理软件。

第二章操作说明主要对操作步骤和注意事项加以说明系统组成的简介完整组成：抄表收费管理软件、手抄机（可选）、调制解调器、网络、调制解调器、集抄器、集中器、无源水表；部份组成1：抄表收费管理软件、手抄机（可选）、集抄器、集中器、无源水表；部份组成2：抄表收费管理软件、手抄机、集中器、无源水表；系统联结N个无源水表与1个集中器连结，N个集中器与1个集抄器连结，1个集抄器与1个调制解调器连结，调制解调器与网络连结对应1个。

LXZ D-15～25 远传智能水表使用说明书1用途及适用范围本企业生产制造的M-Bus湿式光电直读式（LXZD）水表采用旋翼式多流束基表，适用于单向、非脉冲水流。

产品符合国家标准GB/T 778.1～3-2007《封闭满管道中水流量的测量饮用冷水水表和热水水表》和建设部标准CJ/T 224-2012《电子远传水表》。

主要用于企事业单位及居民小区用水的计量与管理工作，并为其合理收费提供科学的、定量的依据。

LXZD系列M-Bus湿式光电直读式水表具有如下优点：采用先进的液封技术液封的字轮机构，可长期保持表盘示值清晰和读数不受污染。

与传统脉冲水表相比，光电直读直接读取字轮数据，可将读数误差降低至零。

M-Bus通信采用总电供电的方式，平常无须供电，仅在抄表或阀门时才需要对它供电，功耗极低，电子件使用寿命长。

采用通用通讯协议，可通过采集设备等与上位机系统完美结合，实现抄表自动化。

EMC、ESD、EMI等电子产品电磁兼容方面性能超出国家标准，达到行业领先水平。

2主要技术参数表1 主要技术参数项目 参数结构型式 LXZD型M-Bus湿式光电直读式水表产品型号 LXZD-15 LXZD-20 LXZD-25 公称口径（mm） 15 20 25常用流量Q3 （m3/h） 2.5 4.0 4.0/6.3 Q3/Q180/100注压力损失等级 Δp63水表类型 冷水水表安装方式 水平水压等级 MAP10工作温度等级 T30数据采集方式 光电直读电源供电方式 M-Bus总线供电数据通讯接口 M-Bus工作电压 12V～42V静态工作电流 ≤1.5mA相对湿度 ≤93% RH适用安装环境 B适用电磁环境 E1准确度等级 2级环境温度 5℃～55℃注：量程比根据具体表型和度盘丝印而定；3主要功能特点读数准确：任何时间的实时读数均与水表机械示数一致，无需内置电源和备用电源，不会因停电、网络故障而丢失数据。

远传阀门控制：水表实现远传阀门控制，杜绝恶意欠费现象。

水表远传抄表系统使用说明版本：V1.0系统开发：豪仕达技术部远传水表小组编写日期：2021年11月08日目录1.软件概述21.1系统开发平台21.2运行环境要求22.安装配置32.1文件目录32.2数据库安装32.2.1 安装SqlServer200032.2.2 安装SP4补丁42.3效劳端安装52.4客户端安装62.5运行调试72.6系统卸载73.操作说明83.1功能简介83.2登录83.3系统页面83.4首页设置93.5水表数据展现103.6GPRS抄表103.7效劳器监控113.8集中器命令113.9设备资料维护123.10客户资料维护133.11管理员管理133.12个人信息修改143.13系统维护143.14命令自定义143.15栏目自定义154.常见问题155.软件156.意见反响151.软件概述1.1系统开发平台本系统是基于Windows98/2000/NT下，采用winSocket、JSP、关系数据库、GPRS等技术，使用了Delphi、JSDK tool、SQLServer2000等工具，以C/S〔数据接收〕+B/S〔数据展现〕混合模式，利用面向对象设计开发技术开发而成，整个系统具有稳定性强、可靠性高、可以维护性好、易移植等特点，为我公司远传抄表系统提供了良好软件支持。

1.2运行环境要求由于本系统采用效劳端和客户端别离的B/S模式，所以安装配置面采用2级配置法，即效劳端高配置，客户端中低配置，具体配置要求图1-1。

图1-12.安装配置2.1文件目录解压以后的安装文件包括数据库安装文件和抄表软件2局部，其中数据库安装文件里包括了SqlServer2000的安装文件和补丁，用于数据库效劳器的安装和使用，抄表软件中包括数据接收、展现、数据库和其他可执行程序快捷式，主要用于远传水表系统主要文件的安装。

具体的文件目录构造和重要文件如以下图2-1。

图2-12.2数据库安装2.2.1 安装SqlServer2000选择"数据库安装文件〞文件夹中的"SqlServer2000安装文件〞，进入文件夹中，双击SETUP.BAT，待安装界面翻开后，点击"安装SQL Server 2000组件〞，进入后继续点击点击"安装数据库效劳器〞，开场安装，安装步骤如下：a)翻开界面图2-2b)进入安装数据库效劳器，点击下一步图2-3c)选择本地效劳器，点击下一步图2-4d)选择"创立新的SQLServer实例〞，点击下一步图2-5e)填写用户名和公司名，点击下一步图2-6f)查看完协议后，点击是图2-7g)选择"效劳器和客户端工具〞，点击下一步图2-8h)选择默认实例名后点击下一步，选择"典型〞，程序文件目录和数据文件目录默认，点击下一步图2-9i)选择"使用本地系统〞，点击下一步图2-10j)选择"混合模式〞，勾选"空密码〞，点击下一步图2-11k)点击下一步，开场安装程序，待安装完成。
