(完整版)UPS不间断电源巡检报告表

  • 格式：doc
  • 大小：83.01 KB
  • 文档页数：4

下载文档原格式

  / 4

合集下载

不间断电源(UPS)系统日常巡检记录表

不间断电源(UPS)系统日常巡检记录表

序号
故障原因
异常处理 异常处理措施处理人确认人来自日期123
A相电压（V） B相电压（V） C相电压（V）
UPS交流输
UPS 出 主机 检测 维护 温度
A相电压（V） B相电压（V） C相电压（V） A相温度（℃） B相温度（℃） C相温度（℃）
机内温度（℃）
A相功率（%）
输出功率
B相功率（%）
C相功率（%）
蓄电池、 设备架、 连接线及 端子维护
电池外观检查（ 有无膨胀，漏液或变形） 电池螺栓锁紧
电池连接线及跨层检查 端子检查
巡检人
注：1、设备表面要经常清扫保证无尘土 2、状态正常用“√”表示，异常用“×”表示 3、需要填写数值的填写数值 4、电池内阻值及UPS接地保护每半年检测一 次，检测情况不在本表记录单独另做记录。记录后一同放入档案盒保存。5、线、端子及螺栓要检查识破破皮、腐蚀及连接有无松动等内容。
类别 子类别
面板功能 检查
不间断供电（UPS）系统日常巡检记录表（ 年 月 ）
项目 检查操作键功能
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31
检查面板指示灯状态
LED显示功能
UPS交流输 入

(完整版)UPS不间断电源巡检报告表

(完整版)UPS不间断电源巡检报告表

客户机器摆放地址： 联系电话：
UPS 现场定检保养服务内容
客户名称: 用户姓名: 机器型号: 第1 #UPS 机器编码: 负载状况: 电池品牌:
电池规格:
电池数量
为确保客户充分享受XXXX所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息•如确认无误，请在客户签字处签字•谢谢！
深圳XXXX公司深圳市XXXX公司
客户签名：现场服务工程师：
客户机器摆放地址： 联系电话：
UPS 现场定检保养服务内容
客户名称： 用户姓名: 机器型号: 第2 #UPS 机器编码: 负载状况: 电池品牌:
电池规格:
电池数量
为确保客户充分享受XXXX科技所提供的优质服务，提高并改善我们的服务质量，请您详细阅读上述相应信息•如确认无误,请在客户签字处签字•谢谢!
深圳XXXX公司深圳市XXXX公司
客户签名：现场服务工程师：。

UPS电源巡检报告

UPS电源巡检报告
数量：________台（套）；运行方式：单机/并机；序列号：___________________；
2、电池品牌：；型号/规格：____________；生产厂家：_；
数量：_______块；连接方式：；单体电压：____V；单组电压：____V；
二、检测内容及结果：
检测项目
检测结果
备 注
检
测
情
况
UPS在市电→电池供电方式转换是否正常
UPS在电池→市电供电方式转换是否正常
UPS在逆变←→旁路切换是否正常
容量试验（整体及单元电池放电是否正常）
温度检查（整体及单电池温升是否正常）
电压测试（充、放电时各单元电池电压是否正常）
内阻测试（充、放电时各单元电池内阻是否正常）
整串电池充、放电时电压是否正常
UPS电源检修报告
用户单位名称：___________________________ 联系电话：_____________________
检测地点：___________________________ 省（区）：________________市（县）
一、设备情况总表
1、UPS品牌：；型号/规格：________；生产厂家：_；
UPS及电池所放位置是否易于电池散热
电池外观（有无碎裂、变形、漏液、腐蚀和异味）
连接件检查（输入、输出、电池等连线线径是否符合要求）
连接件检查（输入、输出及电池等连线是否松动）
系统绝缘及接地是否良好
各控制开关、按纽工作是否正常
UPS显示是否正常
UPS充电板充电电压是否正常
UPS电池状态下带载是否正常
三、设备综合情况报告：
ups及电池所放位置是否易于电池散热电池外观有无碎裂变形漏液腐蚀和异味连接件检查输入输出电池等连线线径是否符合要求连接件检查输入输出及电池等连线是否松动系统绝缘及接地是否良好各控制开关按纽工作是否正常ups显示是否正常ups充电板充电电压是否正常ups电池状态下带载是否正常ups在市电电池供电方式转换是否正常ups在电池市电供电方式转换是否正常ups在逆变旁路切换是否正常容量试验整体及单元电池放电是否正常温度检查整体及单元电池温升是否正常电压测试充放电时各单元电池电压是否正常内阻测试充放电时各单元电池内阻是否正常整串电池充放电时电压是否正常三设备综合情况报告

UPS巡检表

UPS巡检表
用户单位名称：
地址
联系人
电话
UPS系统检测内容
检测
内容
UPS主机
品牌
型号
容量
设备序列号
设备清洁度
运行环境
22℃/58(RH)%
输入（AC）
输入（DC）
输出
运行方式
当前负载
A %
整流功能
逆变功能
运行状况
屏显/按键
பைடு நூலகம்主机连线
电池组
品牌
型号
数量
使用时间
电池外观
电池连接
电池组浮充电压
电池组放电电压
电池组放电电流
地址联系人电话ups系统检测内容检测内容ups主机品牌型号容量设备序列号设备清洁度运行环境2258rh输入ac输入dc输出运行方式当前负载整流功能逆变功能运行状况屏显按键主机连线电池组品牌型号数量使用时间电池外观电池连接电池组浮充电压电池组放电电压电池组放电电流电池组充电电流电池内阻备注结论
UPS巡检表
电池组充电电流
电池内阻
备注
结论
UPS巡检表

ups测试报告样表

ups测试报告样表

UPS测试报告1. 引言本文档是对UPS（不间断电源）的测试报告，通过测试了解UPS设备在实际使用中的性能和稳定性。

本次测试旨在评估UPS设备是否满足预期要求以及其在不同工作条件下的表现。

2. 测试概述本次测试主要涵盖以下几个方面： - UPS设备的基本功能测试 - UPS设备的负载容量测试 - UPS设备的电池续航测试 - UPS设备的过载保护测试 - UPS设备的故障自诊断测试3. 测试步骤步骤1：基本功能测试在此步骤中，我们测试了UPS设备的基本功能，包括输入电压范围、输出电压波形、电池充电功能等。

测试结果表明UPS设备在各项基本功能上表现正常。

步骤2：负载容量测试通过逐渐增加负载来测试UPS设备的负载容量。

测试结果显示UPS设备在额定负载下表现稳定，并且能够在一段时间内承受超过额定负载的负荷。

步骤3：电池续航测试在此步骤中，我们断开输入电源，观察UPS设备在电池供电下的续航时间。

测试结果表明UPS设备在断电情况下能够提供足够的续航时间，确保系统正常关机并保护数据安全。

步骤4：过载保护测试通过逐渐增加负载来测试UPS设备的过载保护功能。

测试结果显示UPS设备在超过额定负载时能够及时切断输出电源，确保设备和负载的安全。

步骤5：故障自诊断测试在此步骤中，我们模拟了一些常见的故障情况，如输入电压异常、电池故障等，以测试UPS设备的自诊断功能。

测试结果表明UPS设备能够准确地检测到故障并及时作出相应的处理。

4. 测试结果分析基本功能测试UPS设备的基本功能测试结果良好，符合预期要求。

输入电压范围、输出电压波形和电池充电功能均正常。

负载容量测试UPS设备在额定负载下表现稳定，并且能够在短时间内承受超过额定负载的负荷。

这保证了设备在高负载情况下的可靠性和稳定性。

电池续航测试UPS设备在断电情况下提供了足够的续航时间，确保了系统的正常关机和数据的安全性。

过载保护测试UPS设备的过载保护功能良好，能够及时切断输出电源，避免因过载而导致设备和负载的损坏。

UPS系统设备运行情况及巡检保养记录表

UPS系统设备运行情况及巡检保养记录表
UPS系统设备运行情况及巡检保养记录表
巡检时间： 年 月 日
用户单位:
主机型号:
设备数量：
台
1号主机条码：
联系人：
电话：
设备数量： 2 台 2号主机条码：
系统结构： 单机运行 双机并联 其他 系统设备运行状况：
系统投入使用时间：
； 工作模式： 逆变输出 旁路输出
应用环境情况：（包括现场温湿度、环境整洁度、有无漏滴水风险、防尘防潮及环境通风）
5、蓄电池激活式放电维护（视用户条件，如不允许停电则不做放电或另选时间操作）
放电初始电压：
V； 放电电流：
A；
放电终止电压：
V； 合计放电时间：

。
如有测试电池电压和内阻，则另附测量数据清单。
6、现场操作培训 开机操作 转旁路操作 完全关机操作 关机退出操作 开机接入操作 面板指示灯识别 面板LCD使用操作 系统异常的判断及处理方法
B相： Uan= V; 电压稳定度： 稳定 不稳定， 范围： 380 - 415 V
C相： Uan= V; 电压稳定度： 稳定 不稳定， 范围： 380 - 415 V
f=
Hz;频率稳定度： 稳定 不稳定， 范围： - Hz
零地电压：
V
停电及放电情况：
UPS检测评估：
1、实测参数（如无相应内容则填写“/”，单相UPS统一填写在 b 相）
线电压 Uab(V) Ubc(V) Uac(V)
负载容量（比例）
备注
UPS输入
a相
b相
c相
UPS输出
2、监控面板功能
a:检查面板操作按键功能
正常 异常 说明：
b:检查面板各指示灯功能
正常 异常 说明：

UPS点检表(1)

UPS不间断电源日常保养点检表
点检标准：A.指示灯亮；B.指示灯灭；C.指示灯闪烁；D.蜂鸣器长鸣；E.蜂鸣器正常；F.蜂鸣器一秒一鸣； NO 1 2 3 4 5 6 7 8 NO 早 1 2 3 4 5 6 7 8 NO 早 1 2 3 4 5 6 7 8 21 日 中 早 22 日 中 早 23 日 中 早 24 日 中 早 25 日 中 早 26 日 中 早 27 日 中 早 28 日 中 早 29 日 中 点检 部位 1#指示灯 7#指示灯 8#指示灯 9#指示灯 10#指示灯 蜂鸣器 故障判定 点检人 10 日 中 早 点检 标准 ABC ABC ABC ABC ABC DEF 完好/损坏 / 点检 点检 方法 周期 看 看 看 看 看 听 / / 11 日 中 早 3/天 3/天 3/天 3/天 3/天 3/天 3/天 3/天 12 日 中 早 13 日 中 早 14 日 中 早 15 日 中 早 16 日 中 早 17 日 中 早 18 日 中 1 早 日 中 早 2 日 中 早 3 日 中 早 4 日 中 早 5 日 中 早 6 日 中 早 7 日 中
日期： 2013 年
月
8 早 日 中 早
9 日 中
19 早 日 中 早
20 日 中
30 早 日 中 早
31 日 中
复核人________复合时间_____________ 1、本表格用于各分厂UPS不间断电源巡检， 2、各分厂需派专人每天巡检3次，并认真做好记录，如发现UPS处于异常状态，马上报修给计量科。 3、计量科每月对各分厂UPS进行检查，并对各分厂巡检记录进行复核。
Hale Waihona Puke

UPS巡检报告

北京索科曼正卓智能电气有限公司
UPS巡检报告
一、 UPS外部环境检查
室内温度室内空气清洁度
输入电压：日（V）夜（V）
输入频率：日（HZ）夜（HZ）
二、 UPS内部检查
整体各部位连线变压器开关
整流单元：外观温度螺栓紧固
逆变单元：外观温度螺栓紧固
静态开关：外观温度螺栓紧固
直流滤波电容：外观温度螺栓紧固
风扇：运转噪音
三、 UPS电气参数检测
UPS容量 UPS运行方式
UPS输出电压电流（A相）（B相）（C相）并联运行环境（A相）（B相）（C相）整流器单元直流电压电流
逆变器单元电压（A相）（B相）（C相）
电流1 （A相）（B相）（C相）
电流2 （A相）（B相）（C相）静态开关单元：电压（A相）（B相）（C相）电池：容量电压块数
外观放电电流显示后备时间
客户名称：北京普华永慧科技有限公司
客户签字：工程师：
日期：日期:。

UPS巡检报告

UPS设备维护服务检测报告
用户资料
用户单位名称：
用户单位地址：
用户通信地址：
邮政编码：
设备安装地址：
联系人：
联系电话：
传真：
UPS设备情况
购机时间：
UPS品牌：
UPS型号：
UPS序列号：
电池品牌：
电池容量：
电池数量：
ቤተ መጻሕፍቲ ባይዱ服务类型：
保修期内□ 保修期外□
附件内容：
输入电压Vac：
A:_____B:______C:_______
2．本报表的检测标准是按照设备的操作手册上的运行标准执行；
3．如有建议客户要尽快执行。
输出电压Vac：
A:_____B:______C:_______
输入线径：
输出线径：
电池充电电压Vdc：
电池放电电压Vdc：
UPS所带负载种类：
UPS输出负载%：
UPS设备安装环境是否达到要求：是□ 否□ 如不符合原因为：
UPS设备线路及连接是否达到要求：是□否□ 如不符合原因为：
UPS设备外观是否良好：良好□ 不好□ 如不好迹象为：
UPS主机是否能够正常切换：是□否□ 如不能切换原因为：
UPS设备的电气环境是否良好：良好□ 不好□ 如不好迹象为：
建议：
结论：
A：符合要求□ B： 按照建议执行可达到要求□ C:不符合要求□
甲方签字：（签章）
日期：
乙方签字：（签章）
日期：
注释：
1．通过初检后，本报表将作为UPS设备维护合同的一部分；

ups巡检报告

ups巡检报告一、背景介绍UPS（Uninterruptible Power Supply）即不间断电源，是一种利用内置的电池或超级电容器提供电力备份的设备。

二、巡检目的UPS巡检是为了保证UPS设备正常运行及及时发现潜在问题，避免电力中断对设备和系统的影响。

三、巡检内容1. 外观检查通过检查UPS外壳是否完好无损、按钮和指示灯是否正常、线缆是否接触良好等方面，判断设备是否存在物理损坏。

2. 电源输入测量UPS输入电源电压、频率及相位是否正常，确保UPS接收到的电力符合要求。

3. 电池检查检查UPS电池的状态，包括电池电压、电流及温度，并记录电池容量及寿命状况，以确定是否需要更换电池。

4. 输出负载测试将合适的负载接入UPS输出端口，测试UPS在满负载或部分负载时的稳定性和工作性能。

需要记录输出电压、频率、波纹及电池供电时间。

5. 风扇和散热检查检查UPS内部风扇是否正常运转，并清理散热片和风扇上的灰尘，以确保UPS散热正常。

6. 系统自检运行UPS自检程序，包括自检电池、内部电路及外设接口功能的完整性。

四、巡检结果1. 外观检查：UPS外壳完好，按钮和指示灯正常，线缆连接良好，无物理损坏。

2. 电源输入：UPS输入电压、频率及相位正常，符合要求。

3. 电池检查：UPS电池电压、电流及温度正常，电池容量及寿命状况良好，无需更换。

4. 输出负载测试：在不同负载下运行UPS，输出电压、频率、波纹正常，电池供电时间满足需求。

5. 风扇和散热检查：UPS内部风扇正常运转，散热片和风扇清洁，散热效果良好。

6. 系统自检：UPS自检程序运行良好，电池、内部电路、外设接口功能完整。

五、问题及建议1. 建议定期更换UPS设备内部电池，以保持电池的正常工作状态。

2. 需加强UPS设备的清洁和散热工作，防止灰尘聚积导致散热不畅。

3. 对于已经发现的设备故障，及时处理和修复，确保UPS设备持续稳定运行。

4. 提醒使用人员定期进行UPS设备的操作和维护培训，确保正确使用和保养UPS设备。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

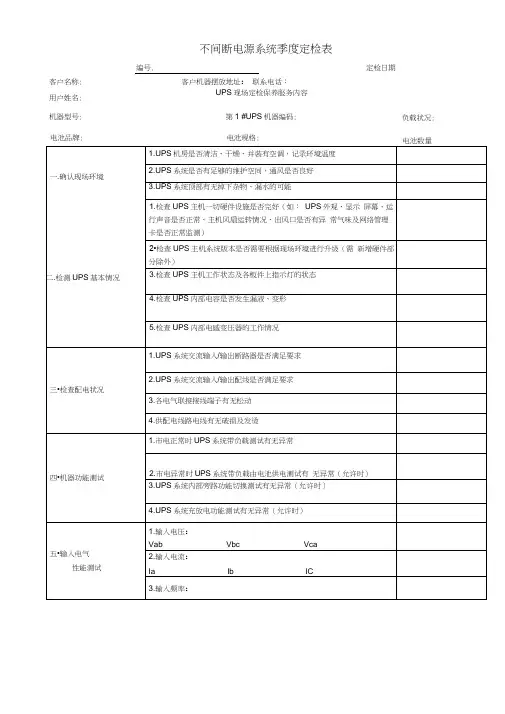

不间断电源系统季度定检表
编号：定检日期
客户名称：
客户机器摆放地址:
用户姓名：
联系电话：
机器型号：
第1 #UPS机器编码：
负载状况：
电池品牌：
电池规格：
电池数量
UPS现场定检保养服务内容
一 . 确认现场环境
1.UPS机房是否清洁、干燥、并装有空调，记录环境温度
2.UPS 系统是否有足够的维护空间，通风是否良好
3.输入频率 :
六.输出电气
性能测试
1. 输出电压 :
VanVbnVcn
2. 输出电流 :
IaIbIC
3.输出频率 :
七.三相负载分布
（均衡）状况
1.当前负载： KW， UPS标称总功率： KVA， 已使用 %
八.电池基本情况
1.电池摆放位置及维护检测空间描述
2.电池外观检查有无变形
3.电池极柱检查有无漏液及腐蚀现象
客户意见及建议：
为确保客户充分享受XXXX科技所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!
深圳XXXX公司深圳市XXXX公司
客户签名:现场服务工程师:
年月日年月日
3.UPS 系统顶部有无掉下杂物、漏水的可能
二.检测UPS基本情况
1. 检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音是否正常、主机风扇运转情况、出风口是否有异常气味及网络管理卡是否正常监测）
2. 检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）
3. 检查UPS主机工作状态及各板件上指示灯的状态
2.市电异常时UPS系统带负载由电池供电测试有
无异常（允许时）
3.UPS系统内部旁路功能切换测试有无异常（允许时）
4.UPS系统充放电功能测试有无异常（允许时）
五.输入电气
性能测试
1. 输入电压 :
VabVbcVca
2. 输入电流 :
IaIbIC
3.输入频率 :
六.输出电气
性能测试
1. 输出电压 :
深圳XXXX公司深圳市XXXX公司
客户签名:现场服务工程师:
年月日年月日
不间断电源系统季度定检表
编号：定检日期
客户名称：
客户机器摆放地址:
用户姓名：
联系电话：
机器型号：
第2 #UPS机器编码：
负载状况：
电池品牌：
电池规格：
电池数量
UPS现场定检保养服务内容
一 . 确认现场环境
1.UPS机房是否清洁、干燥、并装有空调，记录环境温度
九.电池性能检查（以内阻检测为辅，电压检测为主）
1.充电电压：
2.电池开路电压：
3.必要时对电池进行放电检测，检测单节电池放电电压小于
10.8V为异常，当发现异常电池时，必须在电池表面做△标记
（在客户允许的情况下进行，检测数据见表二）
现场服务工程师检测意见：
客户意见及建议：
为确保客户充分享受XXXX所提供的优质服务,提高并改善我们的服务质量,请您详细阅读上述相应信息.如确认无误,请在客户签字处签字.谢谢!
4.电池之间，电池与主机之间连接检查是否有松动及氧化
九.电池性能检查（以内阻检测为辅，电压检测为主）
1.充电电压：
2.电池开路电压：
3.必要时对电池进行放电检测，检测单节电池放电电压小于
10.8V为异常，当发现异常电池时，必须在电池表面做△标记
（在客户允许的情况下进行，检测数据见表二）
现场服务工程师检测意见：
3. 检查UPS主机工作状态及各板件上指示灯的状态
4.检查UPS内部电容是否发生漏液、变形
5.检查UPS内部电感变压器的工作情况
三. 检查配电状况
1.UPS 系统交流输入 / 输出断路器是否满足要求
2.UPS 系统交流输入 / 输出配线是否满足要求
3.各电气联接接线端子有无松动
4.供配电线路电线有无破损及发烫
VanVbnVcn
2. 输出电流 :
IaIbIC
3.输出频率 :
七.三相负载分布
（均衡）状况
1.当前负载： KW， UPS标称总功率： KVA， 已使用 %
八.电池基本情况
1.电池摆放位置及维护检测空间描述
2.电池外观检查有无变形
3.电池极柱检查有无漏液及腐蚀现象
4.电池之间，电池与主机之间连接检查是否有松动及氧化
4.检查UPS内部电容是否发生漏液、变形
5.检查UPS内部电感变压器的工作情况
三. 检查配电状况
1.UPS 系统交流输入 / 输出断路器是否满足要求
2.UPS 系统交流输入 / 输出配线是否满足要求
3.各电气联接接线端子有无松动
4.供配电线路电线有无破损及发烫
四. 机器功能测试
1.市电正常时 UPS 系统带负载测试有无异常
2.UPS 系统是否有足够的维护空间，通风是否良好
3.UPS 系统顶部有无掉下杂物、漏水的可能
二.检测UPS基本情况
1. 检查UPS主机一切硬件设施是否完好（如：UPS外观、显示屏幕、运行声音味及网络管理卡是否正常监测）
2. 检查UPS主机系统版本是否需要根据现场环境进行升级（需新增硬件部分除外）
四. 机器功能测试
1.市电正常时 UPS 系统带负载测试有无异常
2.市电异常时UPS系统带负载由电池供电测试有
无异常（允许时）
3.UPS系统内部旁路功能切换测试有无异常（允许时）
4.UPS系统充放电功能测试有无异常（允许时）
五.输入电气
性能测试
1. 输入电压 :
VabVbcVca
2. 输入电流 :
IaIbIC
