CAD坐标导入、导出方法

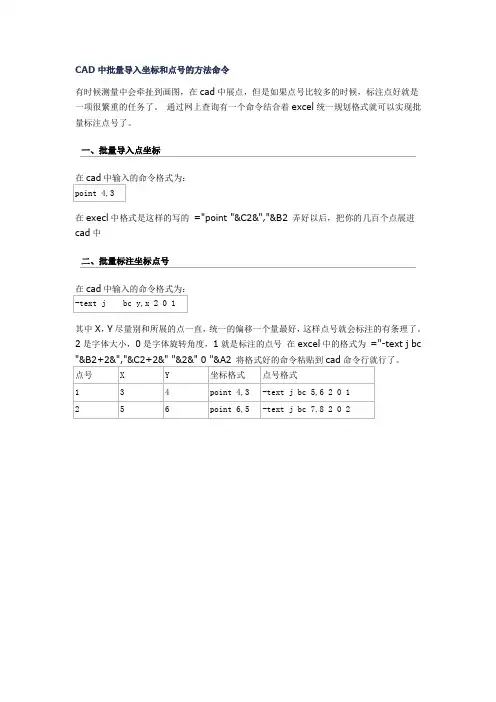

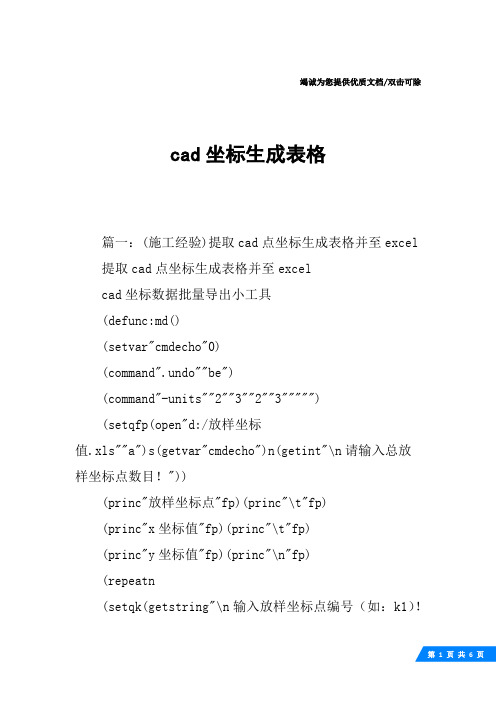

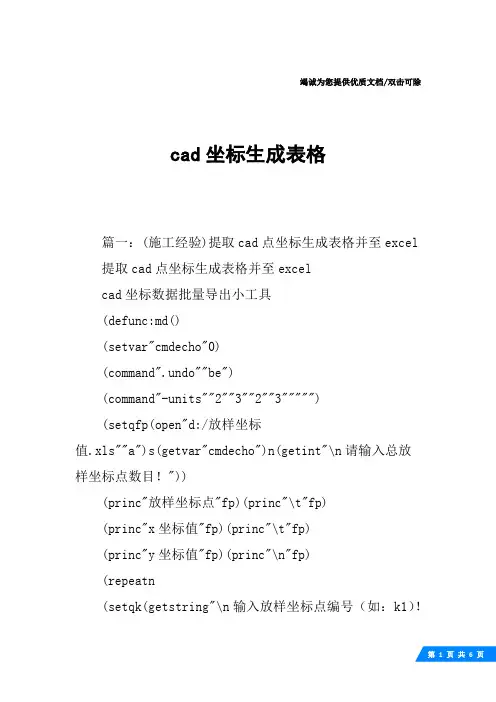

竭诚为您提供优质文档/双击可除cad坐标生成表格篇一：(施工经验)提取cad点坐标生成表格并至excel 提取cad点坐标生成表格并至excelcad坐标数据批量导出小工具(defunc:md()(setvar"cmdecho"0)(command".undo""be")(command"-units""2""3""2""3""""")(setqfp(open"d:/放样坐标值.xls""a")s(getvar"cmdecho")n(getint"\n请输入总放样坐标点数目！"))(princ"放样坐标点"fp)(princ"\t"fp)(princ"x坐标值"fp)(princ"\t"fp)(princ"y坐标值"fp)(princ"\n"fp)(repeatn(setqk(getstring"\n输入放样坐标点编号（如：k1）！")p(getpoint"\n选取节点！")x(strcat"x="(rtos(nth0p)))y(strcat"y="(rtos(nth1p))))(princkfp)(princ"\t"fp)(princxfp)(princ"\t"fp)(princyfp)(princ"\n"fp))(closefp)(setvar"cmdecho"s))(princ"\n提示：输入md命令来运行本程序！")(princ)1、打开记事本，粘贴以上代码，然后保存成md.lsp2、打开cad并加载这个小程序（在命令行输入appload，选择加载md.lsp程序），将md.lsp复制在support文件夹下后可自动加载。

CAD图导入Google Earth教程
所需工具：acad2kml插件、Google Earth、AutoCAD
1、用AutoCAD打开所需导入的图纸。

2、设置原点坐标。

在AutoCAD中输入命令“UCS”，然后回车
3、选择参照点位置，左键单击参照点（需知道该点的经纬度），设置X，Y
坐标方向，然后回车。

4、AutoCAD中依次点击“管理”、“加载应用程序”，选择acad2kml插件并加载
5、加载完成后，在AutoCAD中输入命令“A2K”，然后回车。

弹出对话框中填写参照点的经纬度（可从Google Earth中获取，方法：依次点击“工具”、“选项”，弹出的对话框中“显示纬度/经度”选择“小数度数”，然后点击确定，在Google Earth软件右下方显示光标所在点的经纬度，记录备用），对话框中的“其他设定”均取消勾选，数字不用改动，AutoCAD基本绘图单位选择“米”，点击确定，弹出保存对话框，命名并选择保存位置，点击确定。

6、上述操作完成后AutoCAD为“选择对象”的命令，选择需要转化的图形，并回车，等待处理，完成后可在第5步选择的保存位置中找到kml的文件。

7、找到生成的kml文件后，右键选择以“记事本”方式打开，将encoding 后引号内改为"UTF-8"，然后依次点击“文件”、“另存为”，在弹出的对话框中选择保存位置并命名，保存类型选择“所有文件”，编码选择："UTF-8"，然后点击保存。

8、找到保存的文件，双击在Google Earth中打开，将此文件保存到“我的位置”以备下次使用。

如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。

在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。

本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。

一、导入操作CAD软件通常支持导入多种不同格式的设计文件。

下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。

要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。

- 浏览并选择要导入的DWG/DXF文件。

- 点击“打开”按钮，CAD软件将会导入选定的文件。

2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。

要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。

- 浏览并选择要导入的图片文件。

- 确定导入选项，如缩放比例、位置等。

- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。

3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。

导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。

二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。

以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。

- 指定导出文件的保存路径和文件名。

- 选择导出选项，如版本、图层、坐标系等。

- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。

2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。

(完整word)如何把cad路线图导入googleearth 这几天一直想一个问题，如何在Google Earth精确的线路标出来，然后以Google Earth地图为底图做一些效果图。

之前请教个几个朋友和同事，得到回复要不是不知道，就是手工模拟画.郁闷。

于是乎网上找找，发现一个比较好的方法。

思路如下：
1、先在cad中将线路制作成Google Earth的＊。

kml坐标文件文件（注意，非kmz格式);
2、打开Google Earth，直接点击＊.kml即出现在google Earth里，done。

具体方法，网上下载一个将cad图元转成google Earth所辨认的坐标图元的应用程序：acad2kml。

vlx。

在cad菜单中—-->工具-—->加载应用程序,把acad2kml。

vlx加载。

成功后即可对cad线路进行转换.
3、先在google Earth上精确标定参考点，查找其地理坐标记下（注意将地理坐标度分秒格式转成度格式）；将cad中对应的参考点设置为坐标原点（0，0）(简单方法:运行命令ucs,输入o,选择参考点即可）；
4、在命令行里输入acad2kml或a2k命令,即弹出如下窗口
4、将Google Earth上或取对应的参考基准点大大地经纬度输入，X,Y方向调整系数为1000.确定-->保持*。

kml
文件，选择图元要素.即可导出。

5、运行Google Earth，双击＊.kml文件即可导入Google Earth对应的位置上.done。

1、首先在CASS7.0软件中打开要生成坐标的图形
2、在工具栏中的“地籍”→“绘制地籍表格”→“界址点坐标表”
3、在底下的命令窗口可以看到“制定表格左上角点”
4、在空白位置点击鼠标左键，然后选择封闭的复合线，坐标就可以自动生成了。

5、如果要生成表格的形式，在工具栏中找到“地籍”→“绘制地籍表格”→“界址点成果表（excel）”→“手动选择宗地”，表格就会自动生成；
特别提示：因为系统识别原因，本步操作如果CAD是2006的版本，Excel需要安装2007以下的版本，本机只安装了2019版本，因此没有截图。

另外，如果在选择界址点坐标表时出现未知命令，需要重新配置安装环境
选择安装Express Tools，将安装包复制到安装路径下找到acad.msi工具，即可安装成功。

CAD中的数据导入和导出方法在使用CAD软件时，有时我们需要将数据从其他软件导入到CAD中或将CAD中的数据导出到其他软件中。

这些操作对于数据交换和协作非常重要。

在本篇文章中，我们将讨论CAD中的数据导入和导出方法。

首先，我们来讨论从其他软件导入数据到CAD中的方法。

CAD软件通常支持导入各种格式的数据，例如DXF、DWG、IGES、STEP等。

要实现从其他软件导入数据，我们可以打开CAD软件并选择文件菜单中的“导入”选项。

然后，我们需要选择要导入的文件格式，并浏览到相应的文件路径。

最后，单击导入按钮即可将数据导入到CAD中。

在导入过程中，可能需要进行一些配置和调整以确保数据正确解析和转换。

一旦导入完成，我们就可以在CAD中查看和编辑导入的数据了。

除了导入数据到CAD中外，我们有时还需要将CAD中的数据导出到其他软件中。

同样地，CAD软件也支持导出各种格式的数据。

要实现从CAD导出数据，我们可以选择文件菜单中的“导出”选项。

然后，我们需要选择要导出的文件格式，并为导出文件指定路径和名称。

最后，单击导出按钮即可将CAD中的数据导出到指定的文件中。

导出过程中可能需要进行一些配置和调整，以确保导出的数据格式和内容符合我们的需求。

一旦导出完成，我们就可以将数据在其他软件中打开和使用了。

在CAD中，除了导入和导出整个文件的数据，我们还可以选择性地导入和导出特定的图形元素和图层。

例如，当我们从其他软件导入数据时，可以选择只导入某些特定图层的内容，从而减少导入的复杂性和数据量。

同样地，在导出数据时，我们也可以选择只导出某些图层或图形元素，以满足特定需求。

这种选择性导入和导出的功能在协作和数据交换中非常有用。

此外，CAD软件通常还支持数据格式的转换和转换。

例如，在CAD软件中，我们可以将DWG格式的文件转换为DXF格式，或将DWG/DXF格式的文件转换为IGES或STEP格式。

这些转换功能可以帮助我们在不同的CAD软件之间实现数据的无缝转换和交流。

C A D导出坐标数据的方法A u t o C A D、E X C E L电子表格和记事本联合导出坐标数据步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，也可分次点完。

步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。

将数据导入到所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。

步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系与测量坐标相反的把X改成Y，Y改成X）。

自己根据需要进行调整。

此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。

但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点位，且便于自检。

还有一种方法：步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：然后用多段线依次按顺序把每个点连接。

可以一次点完，也可分次点完。

步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。

将数据导入到所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。

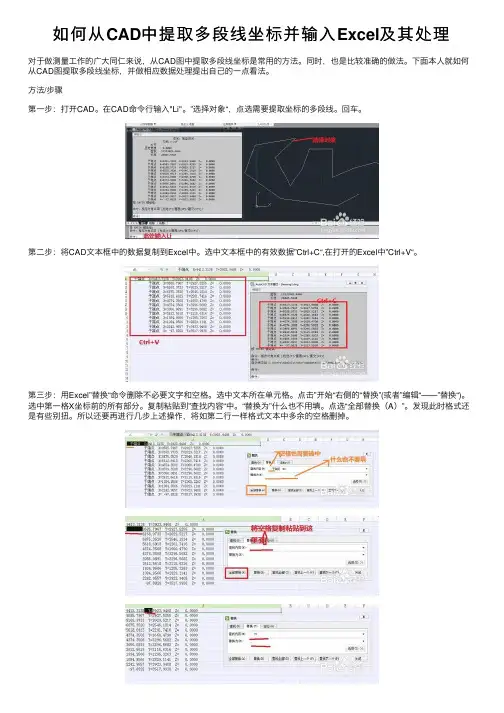

如何从CAD中提取多段线坐标并输⼊Excel及其处理
对于做测量⼯作的⼴⼤同仁来说，从CAD图中提取多段线坐标是常⽤的⽅法。

同时，也是⽐较准确的做法。

下⾯本⼈就如何从CAD图提取多段线坐标，并做相应数据处理提出⾃⼰的⼀点看法。

⽅法/步骤
第⼀步：打开CAD。

在CAD命令⾏输⼊"Li"。

”选择对象“，点选需要提取坐标的多段线。

回车。

第⼆步：将CAD⽂本框中的数据复制到Excel中。

选中⽂本框中的有效数据”Ctrl+C“,在打开的Excel中”Ctrl+V“。

第三步：⽤Excel”替换“命令删除不必要⽂字和空格。

选中⽂本所在单元格。

点击”开始“右侧的“替换”(或者”编辑“——”替换“)。

选中第⼀格X坐标前的所有部分。

复制粘贴到”查找内容“中。

“替换为”什么也不⽤填。

点选“全部替换（A）”。

发现此时格式还是有些别扭。

所以还要再进⾏⼏步上述操作，将如第⼆⾏⼀样格式⽂本中多余的空格删掉。

第四步：数据分列。

选中⽂本所在列。

选择“数据”——“分列”———“下⼀步”——勾选“逗号”——“下⼀步”——“完成”。

第五步：交换x,y坐标。

第六步：格式调整。

“Ctrl+1”或者右键单击选择“设置单元格格式”，在⾥⾯调整格式
注意事项
在替换时⼀定要注意将空格替换掉。

以上就是如何从CAD中提取多段线坐标并输⼊Excel及其处理⽅法介绍，希望能对⼤家有所帮助！。
