CAD 导入和导出坐标步骤详细说明

CAD文件的数据导入和导出技巧以CAD文件的数据导入和导出技巧为题，以下是一篇1500字左右的高质量文章。

CAD文件是计算机辅助设计的常用文件格式，广泛应用于工程设计、建筑设计、电子设计等领域。

在设计过程中，常常需要将CAD文件导入到其他软件中进行进一步的处理，或者将其他软件中的数据导入到CAD软件中进行设计。

本文将介绍一些CAD文件的数据导入和导出技巧，帮助读者更好地应用CAD软件。

一、CAD文件的数据导入1. 导入常见文件格式CAD软件通常支持导入多种常见文件格式，如DXF、DWG、STEP、IGES等。

在导入时，需要注意选择正确的文件格式，并根据需要设置导入选项，如单位、文件精度等。

此外，还可以根据文件内容的不同选择合适的导入模式，如导入构件、导入点等。

2. 提前准备工作在将CAD文件导入到其他软件中之前，有时需要进行一些提前准备工作。

例如，如果导入的CAD文件中有字体或材质文件，在导入前应确认其在其他软件中是否可用，需要事先安装字体或导入材质文件。

此外，还应对CAD文件进行简化处理，删除不必要的元素，以减小导入的数据量。

3. 校验导入结果导入CAD文件后，应仔细校验导入结果，确保导入的数据与原始CAD文件保持一致。

可以逐个比对导入结果中的元素，如线条、曲线、面片等，确认其位置、形状、属性等是否正确。

如发现问题，可以尝试重新导入或调整导入选项，以获得更好的导入结果。

二、CAD文件的数据导出1. 导出常见文件格式与导入相类似，CAD软件也支持导出多种常见文件格式。

在导出时，同样需要选择正确的文件格式，并根据需要设置导出选项，如单位、文件精度等。

此外，还可以选择导出的CAD元素，如线条、曲线、面片等，以满足导出文件的需求。

2. 导出前数据清理在将CAD文件导出到其他软件中之前，应进行一些数据清理工作。

首先，应删除不需要导出的元素，减小导出文件的数据量。

其次，应检查导出文件中的线段、曲线是否光滑，面片是否封闭，确保导出的数据符合其他软件的要求。

如何在CAD中进行导入和导出操作CAD（Computer-Aided Design，计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。

在CAD软件中，导入和导出操作对于处理和转换设计文件至关重要。

本文将介绍如何在CAD软件中进行导入和导出操作的技巧和步骤。

一、导入操作CAD软件通常支持导入多种不同格式的设计文件。

下面是一些常见的导入操作和对应的步骤：1. 导入DWG/DXF文件：DWG和DXF是AutoCAD软件中常用的文件格式。

要导入DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“导入”选项。

- 浏览并选择要导入的DWG/DXF文件。

- 点击“打开”按钮，CAD软件将会导入选定的文件。

2. 导入图片文件：CAD软件通常支持导入常见的图片格式，如JPEG、PNG等。

要导入图片文件，可以按照以下步骤进行操作：- 在CAD软件中选择“插入”或“导入”菜单。

- 浏览并选择要导入的图片文件。

- 确定导入选项，如缩放比例、位置等。

- 点击“确定”或“导入”按钮，CAD软件将会导入选定的图片。

3. 导入其他CAD文件格式：除了DWG和DXF文件外，CAD软件还支持导入其他CAD软件的文件格式，如STEP、IGES等。

导入操作的步骤可能稍有不同，但一般来说仍然需要在CAD软件中选择“导入”选项并选择要导入的文件。

二、导出操作导出操作通常用于将CAD软件中的设计文件转换为其他格式，以便与其他软件或平台进行兼容。

以下是一些常见的导出操作和相应的步骤：1. 导出DWG/DXF文件：要导出CAD设计为DWG/DXF文件，只需执行以下步骤：- 在CAD软件中选择“文件”菜单，然后选择“另存为”或“导出”选项。

- 指定导出文件的保存路径和文件名。

- 选择导出选项，如版本、图层、坐标系等。

- 点击“保存”或“导出”按钮，CAD软件将会将设计文件导出为DWG/DXF格式。

2. 导出图片文件：将CAD设计导出为图片文件可以方便地进行共享和传播。

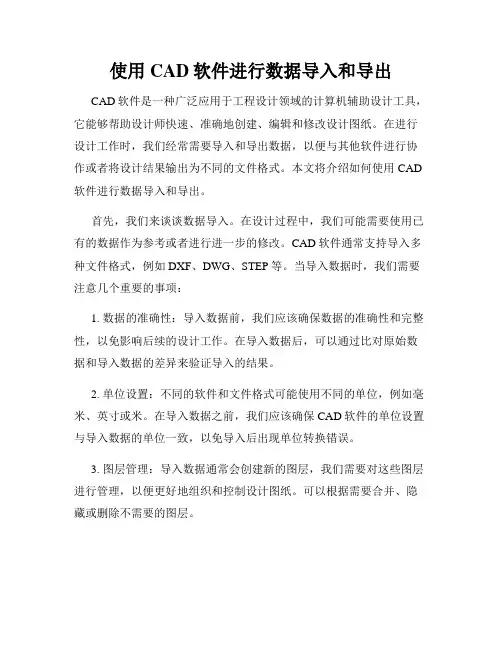

使用CAD软件进行数据导入和导出CAD软件是一种广泛应用于工程设计领域的计算机辅助设计工具，它能够帮助设计师快速、准确地创建、编辑和修改设计图纸。

在进行设计工作时，我们经常需要导入和导出数据，以便与其他软件进行协作或者将设计结果输出为不同的文件格式。

本文将介绍如何使用CAD 软件进行数据导入和导出。

首先，我们来谈谈数据导入。

在设计过程中，我们可能需要使用已有的数据作为参考或者进行进一步的修改。

CAD软件通常支持导入多种文件格式，例如DXF、DWG、STEP等。

当导入数据时，我们需要注意几个重要的事项：1. 数据的准确性：导入数据前，我们应该确保数据的准确性和完整性，以免影响后续的设计工作。

在导入数据后，可以通过比对原始数据和导入数据的差异来验证导入的结果。

2. 单位设置：不同的软件和文件格式可能使用不同的单位，例如毫米、英寸或米。

在导入数据之前，我们应该确保CAD软件的单位设置与导入数据的单位一致，以免导入后出现单位转换错误。

3. 图层管理：导入数据通常会创建新的图层，我们需要对这些图层进行管理，以便更好地组织和控制设计图纸。

可以根据需要合并、隐藏或删除不需要的图层。

导入数据后，我们可以开始进行修改和设计工作。

CAD软件提供了丰富的工具和功能，包括绘图、建模、渲染等，可以帮助我们快速地创建和编辑图纸。

接下来，我们来讨论数据的导出。

在设计完成后，我们常常需要将设计结果输出为其他软件可以识别的文件格式，以便与其他人共享或进行后续处理。

CAD软件同样支持多种文件格式的导出，例如JPEG、PDF、STL等。

在导出数据时，我们同样要注意以下几个方面：1. 文件格式选择：根据需要选择合适的文件格式进行导出。

例如，如果需要共享设计图纸，PDF格式是一个不错的选择；如果需要进行3D打印，STL格式是必需的。

2. 尺寸和比例：导出数据时，我们需要确保尺寸和比例的准确性。

有些文件格式可能会引入缩放或者改变尺寸的问题，需要进行调整和修复。

CAD教程：导入与导出数据的方法CAD（Computer-Aided Design）是一种常用的设计软件，可帮助用户进行2D和3D设计。

在使用CAD软件时，导入和导出数据是经常会遇到的任务。

本文将介绍如何使用CAD软件进行数据的导入和导出，以提高工作效率。

一、数据的导入方法在CAD软件中，导入外部数据是一个常见而重要的功能。

用户可以引入其他格式的文件，并将其转换为CAD软件可读取的格式。

下面是几种常见的导入数据的方法。

1. 文件菜单：大多数CAD软件都提供了文件菜单中的“导入”选项。

用户可以通过点击菜单中的“导入”选项，然后选择需要导入的文件并确定，即可将文件加载到CAD软件中进行编辑和修改。

2. 拖放：有些CAD软件支持拖放功能，用户只需将外部文件从资源管理器或桌面上拖放到CAD软件的工作区即可快速导入文件。

3. 命令行：一些CAD软件的命令行中提供了特定的导入命令。

用户可以输入相应的命令，并提供文件路径，然后按下回车键即可将文件导入到CAD软件中。

4. 插件或扩展：有些CAD软件允许用户安装插件或扩展，以便导入其他软件生成的文件。

用户可以通过下载合适的插件或扩展，并按照软件提供的安装指南进行安装和配置。

二、数据的导出方法在CAD软件中，将设计或绘图结果导出为其他格式的文件也是常见的需求。

下面是几种常见的导出数据的方法。

1. 文件另存为：大多数CAD软件都提供了“文件另存为”功能，用户可以通过选择该选项，然后选择导出格式并指定文件路径，最后点击保存按钮，即可将文件导出为指定格式。

2. 导出命令：一些CAD软件提供了特定的导出命令。

用户可以输入相应的命令，并提供导出格式和文件路径，然后按下回车键即可将文件导出为指定格式。

3. 批处理：有些CAD软件支持批处理功能，用户可以编写脚本或使用预定义的批处理命令，以实现批量导出文件的功能。

4. 插件或扩展：与导入类似，有些CAD软件允许用户安装插件或扩展，以便导出文件为其他软件可读取的格式。

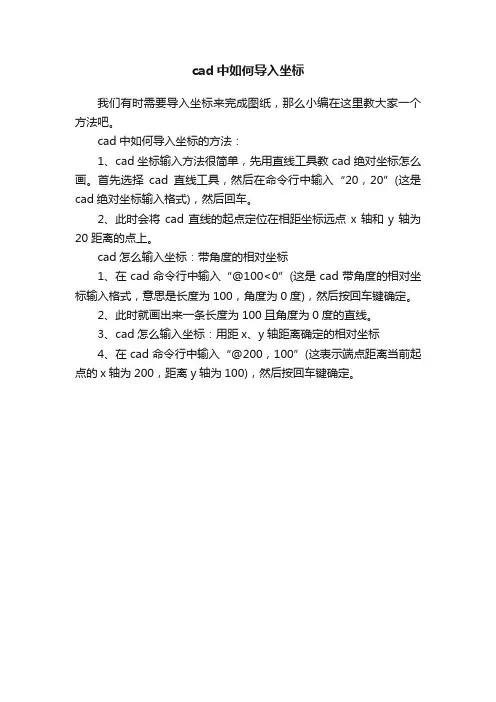

cad中如何导入坐标
我们有时需要导入坐标来完成图纸，那么小编在这里教大家一个方法吧。

cad中如何导入坐标的方法：
1、cad坐标输入方法很简单，先用直线工具教cad绝对坐标怎么画。

首先选择cad直线工具，然后在命令行中输入“20，20”(这是cad绝对坐标输入格式)，然后回车。

2、此时会将cad直线的起点定位在相距坐标远点x轴和y轴为20距离的点上。

cad怎么输入坐标：带角度的相对坐标
1、在cad命令行中输入“@100<0”(这是cad带角度的相对坐标输入格式，意思是长度为100，角度为0度)，然后按回车键确定。

2、此时就画出来一条长度为100且角度为0度的直线。

3、cad怎么输入坐标：用距x、y轴距离确定的相对坐标
4、在cad命令行中输入“@200，100”(这表示端点距离当前起点的x轴为200，距离y轴为100)，然后按回车键确定。

CAD文件的数据导入和导出在现代工程设计和制造中，CAD（Computer-Aided Design，计算机辅助设计）软件起到了重要的作用。

CAD文件可以包含丰富的三维模型和设计数据，这些数据是进行产品设计、模拟和制造的基础。

然而，在设计过程中，我们可能需要将CAD文件中的数据导入到其他软件或将数据从其他软件导出到CAD文件中。

因此，掌握CAD文件的数据导入和导出技巧显得尤为重要。

一、CAD文件的数据导入在实际工作中，我们常常会遇到需要从一个CAD软件将数据导入到另一个CAD软件中的情况。

这可能是由于不同的CAD软件支持不同的文件格式，或者我们希望在不同的软件之间进行设计协作。

下面将分别介绍几种常见的CAD文件导入方式。

1.文件格式转换CAD软件通常支持多种文件格式，如STEP、IGES、STL等。

如果我们需要将一个CAD文件从一种软件导入到另一种软件，一种常见的方法是首先将源文件转换为目标软件支持的格式。

例如，如果我们要从SolidWorks导入到CATIA中，可以先将SolidWorks文件保存为STEP格式，然后在CATIA中导入该文件。

在进行文件格式转换时，需要注意转换过程中可能会丢失一些细节或者造成数据损失的问题，因此在导入后要仔细检查数据的完整性。

2.直接导入有些CAD软件支持直接导入其他软件的原生文件格式，这样可以避免文件格式转换带来的潜在问题。

例如，AutoCAD支持直接导入SolidWorks的SLDPRT文件和CATIA的CATPart文件，这样可以保留源文件的所有细节和属性。

在进行CAD文件的数据导入时，还应该注意处理模型之间的尺寸单位不一致的问题。

不同的CAD软件可能使用不同的单位系统，导入时要确保模型的尺寸一致，及时进行单位换算和校准。

二、CAD文件的数据导出除了将CAD文件导入到其他软件中，有时还需要将CAD文件中的数据导出到其他格式，以满足不同的需求。

下面介绍几种常见的CAD 文件导出方式。

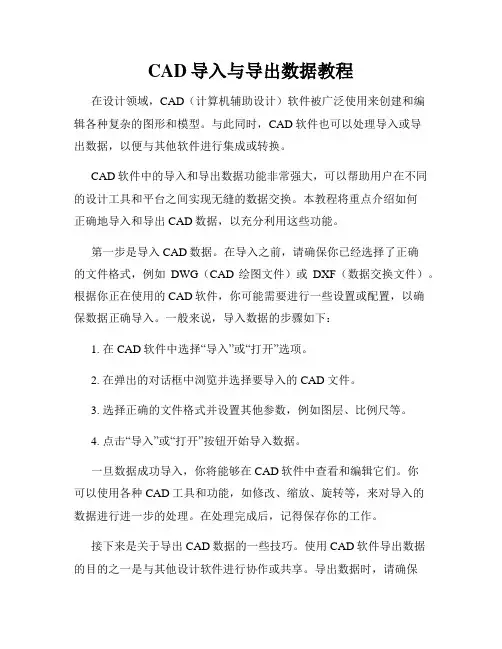

CAD导入与导出数据教程在设计领域，CAD（计算机辅助设计）软件被广泛使用来创建和编辑各种复杂的图形和模型。

与此同时，CAD软件也可以处理导入或导出数据，以便与其他软件进行集成或转换。

CAD软件中的导入和导出数据功能非常强大，可以帮助用户在不同的设计工具和平台之间实现无缝的数据交换。

本教程将重点介绍如何正确地导入和导出CAD数据，以充分利用这些功能。

第一步是导入CAD数据。

在导入之前，请确保你已经选择了正确的文件格式，例如DWG（CAD绘图文件）或DXF（数据交换文件）。

根据你正在使用的CAD软件，你可能需要进行一些设置或配置，以确保数据正确导入。

一般来说，导入数据的步骤如下：1. 在CAD软件中选择“导入”或“打开”选项。

2. 在弹出的对话框中浏览并选择要导入的CAD文件。

3. 选择正确的文件格式并设置其他参数，例如图层、比例尺等。

4. 点击“导入”或“打开”按钮开始导入数据。

一旦数据成功导入，你将能够在CAD软件中查看和编辑它们。

你可以使用各种CAD工具和功能，如修改、缩放、旋转等，来对导入的数据进行进一步的处理。

在处理完成后，记得保存你的工作。

接下来是关于导出CAD数据的一些技巧。

使用CAD软件导出数据的目的之一是与其他设计软件进行协作或共享。

导出数据时，请确保选择合适的文件格式，并且设置正确的参数。

以下是一些常用的导出格式和步骤：1. DWG：选择“导出”或“另存为”选项，在弹出的对话框中选择DWG格式，并设置其他参数，如图层、单位等。

点击“保存”按钮导出DWG文件。

2. DXF：与导出DWG文件的步骤类似，只需选择DXF格式并保存文件即可。

DXF是一种通用的CAD数据交换格式，可以被广泛支持。

3. STL：如果你需要将CAD数据用于3D打印或其他CAD软件，可以选择导出STL格式。

在导出时，你可以设置模型的精度、尺寸等参数。

除了上述常用格式，CAD软件还支持其他各种文件格式，如STEP、IGES、OBJ等，这些格式适用于不同的设计需求。

CAD中的数据导入和导出方法在使用CAD软件时，有时我们需要将数据从其他软件导入到CAD中或将CAD中的数据导出到其他软件中。

这些操作对于数据交换和协作非常重要。

在本篇文章中，我们将讨论CAD中的数据导入和导出方法。

首先，我们来讨论从其他软件导入数据到CAD中的方法。

CAD软件通常支持导入各种格式的数据，例如DXF、DWG、IGES、STEP等。

要实现从其他软件导入数据，我们可以打开CAD软件并选择文件菜单中的“导入”选项。

然后，我们需要选择要导入的文件格式，并浏览到相应的文件路径。

最后，单击导入按钮即可将数据导入到CAD中。

在导入过程中，可能需要进行一些配置和调整以确保数据正确解析和转换。

一旦导入完成，我们就可以在CAD中查看和编辑导入的数据了。

除了导入数据到CAD中外，我们有时还需要将CAD中的数据导出到其他软件中。

同样地，CAD软件也支持导出各种格式的数据。

要实现从CAD导出数据，我们可以选择文件菜单中的“导出”选项。

然后，我们需要选择要导出的文件格式，并为导出文件指定路径和名称。

最后，单击导出按钮即可将CAD中的数据导出到指定的文件中。

导出过程中可能需要进行一些配置和调整，以确保导出的数据格式和内容符合我们的需求。

一旦导出完成，我们就可以将数据在其他软件中打开和使用了。

在CAD中，除了导入和导出整个文件的数据，我们还可以选择性地导入和导出特定的图形元素和图层。

例如，当我们从其他软件导入数据时，可以选择只导入某些特定图层的内容，从而减少导入的复杂性和数据量。

同样地，在导出数据时，我们也可以选择只导出某些图层或图形元素，以满足特定需求。

这种选择性导入和导出的功能在协作和数据交换中非常有用。

此外，CAD软件通常还支持数据格式的转换和转换。

例如，在CAD软件中，我们可以将DWG格式的文件转换为DXF格式，或将DWG/DXF格式的文件转换为IGES或STEP格式。

这些转换功能可以帮助我们在不同的CAD软件之间实现数据的无缝转换和交流。

C A D导出坐标数据的方法A u t o C A D、E X C E L电子表格和记事本联合导出坐标数据步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：在命令行输入命令“id”，按所编顺序依次点击所需坐标的点位，可以一次点完，也可分次点完。

步骤三：在文本窗口点击右键，选择“复制历史”,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。

将数据导入到所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。

步骤六：制作“坐标定位数据表格”将整理好的坐标数据粘贴到对应位置(AutoCAD坐标系与测量坐标相反的把X改成Y，Y改成X）。

自己根据需要进行调整。

此种方法结合了三种软件的各自独特的功能，能快速的从CAD图形文件里将各特征点的坐标导入EXCEL电子表格里，将数据整理后运用EXCEL的制表功能快速编号整理。

但它的编辑顺序要求高，在采集数据前，一定要将采集点合理编号，这样才能有利于区别点位，且便于自检。

还有一种方法：步骤一：用AutoCAD绘图软件打开坐标定位图，把要坐标的点编号（1--无数）。

步骤二：然后用多段线依次按顺序把每个点连接。

可以一次点完，也可分次点完。

步骤三：点击多段线，然后在命令栏输入LIST确定，屏幕出现文本窗口，复制历史记录,然后将复制的结果粘贴在记事本里，除坐标点数据外，其他均删掉，然后保存文件到自建“数据”文件夹。

步骤四：打开Excel电子表格，点击表格上方的数据菜单—“导入外部数据”—“导入数据”打开文本“数据”，根据文本导入向导步骤设置。

将数据导入到所需要的位置。

步骤五：点击菜单“编辑”—“定位”—“定位条件”—“空值”，点击确定，将选中的空格即多余的文字删去只保留坐标数据。

CAD三维模型的导入和导出CAD软件是一种广泛应用于设计和工程领域的工具。

在使用CAD 软件进行建模和设计过程中，常常需要将三维模型导入到CAD软件中进行编辑或导出到其他软件中进行分析和展示。

本文将介绍CAD三维模型的导入和导出的方法和技巧。

一、CAD三维模型的导入在CAD软件中导入三维模型，可以使用多种文件格式。

常见的文件格式包括STEP、IGES、OBJ等。

具体的导入方法如下：1. 打开CAD软件。

不同的CAD软件界面和操作方式会有所差异，但一般都会提供一个“导入”或“打开”功能按钮。

点击该按钮。

2. 在弹出的导入对话框中，选择要导入的文件格式。

一般来说，CAD软件都会支持多种文件格式的导入，你可以根据实际情况选择合适的格式。

3. 浏览选取要导入的文件，并确认导入选项。

导入选项可以包括坐标系选择、单位设置、模型精度等。

根据实际需求进行选择和设置。

4. 点击“导入”按钮开始导入过程。

导入过程可能需要一些时间，取决于文件的大小和复杂度。

一般情况下，CAD软件会显示导入进度和状态信息。

5. 导入完成后，CAD软件会将三维模型显示在工作区中。

你可以使用CAD软件的工具和功能对导入的模型进行编辑和修改。

二、CAD三维模型的导出CAD软件不仅可以导入三维模型，还可以将编辑好的模型导出到其他软件中。

导出的文件格式也包括了多种选项。

下面是导出三维模型的一般步骤：1. 在CAD软件中打开要导出的三维模型。

确保模型已经完成编辑和调整。

2. 点击CAD软件界面上的“导出”或“另存为”按钮，以开始导出过程。

3. 在弹出的导出对话框中，选择要导出的文件格式。

与导入过程类似，可以根据实际需求选择适合的格式。

4. 浏览选取导出的文件保存路径，并设置导出选项。

导出选项可以包括坐标系选择、单位设置、模型精度等。

根据实际需求进行选择和设置。

5. 点击“导出”或“保存”按钮开始导出过程。

导出过程可能需要一些时间，取决于文件的大小和复杂度。

CAD导入和导出坐标步骤详细说明导入和导出坐标是CAD软件中常用的功能之一，它们可以使用户方便地将坐标数据从一个文件导入到CAD软件中，或者将CAD中的坐标数据导出到其他文件中使用。

下面将详细说明CAD中的导入和导出坐标的步骤。

1.导入坐标步骤一：打开CAD软件，并选择想要导入坐标的文件。

大多数CAD软件支持的导入格式包括文本文件（如TXT、CSV格式）、Excel文件（如XLS、XLSX格式）以及其他CAD软件的文件格式（如DXF、DWG格式）。

步骤二：选择菜单中的“文件”或“导入”选项，并选择“导入坐标”选项。

不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导入坐标的功能。

步骤三：在弹出的对话框中，选择合适的导入选项和设置。

这些选项和设置可能包括导入文件的格式和类型、坐标系的选择、坐标字段的匹配等。

根据导入文件的实际情况，进行相应的设置。

步骤四：点击“导入”按钮或确认按钮，开始导入坐标。

CAD软件会根据设置的参数，读取导入文件中的坐标数据，并将其加载到CAD软件中。

导入坐标的速度和结果会因导入文件的大小和复杂度而有所不同。

2.导出坐标步骤二：选择菜单中的“文件”或“导出”选项，并选择“导出坐标”选项。

与导入坐标类似，不同CAD软件可能会有不同的菜单名称和选项名称，但一般都会提供导出坐标的功能。

步骤三：在弹出的对话框中，选择合适的导出选项和设置。

这些选项和设置可能包括导出文件的格式和类型、坐标系的选择、坐标字段的匹配等。

根据导出文件的实际需求，进行相应的设置。

步骤四：点击“导出”按钮或确认按钮，开始导出坐标。

CAD软件会根据设置的参数，将所选文件中的坐标数据导出到指定的文件中。

导出的速度和结果会因导出文件的大小和复杂度而有所不同。

步骤五：完成坐标导出后，可以在导出文件中查看导出的坐标数据。

根据导出文件的格式和类型，可以使用相应的软件或工具打开和处理导出的坐标数据。

导出的坐标数据可以用于其他CAD软件或其他应用程序中使用。

CAD软件中怎么批量导⼊导出坐标数据？在软件中，每⼀个点，都有独⼀⽆⼆的坐标值。

⽽成千上万的点，组成了更为具象化的CAD图形。

尽管⼤部分的设计师了解如何使⽤CAD软件来绘制图形并保存为图纸，但对于如何将众多的个性化、精确化的点批量导⼊、导出CAD软件，就很少有设计师精通此道。

今天⼩编为⼤家详细讲解⼀下，如何使⽤浩⾠CAD来进⾏批量导⼊、导出CAD坐标数据。

1、LINE法：利⽤直线批量导⼊该⽅法利⽤直线来批量导⼊坐标，适⽤于由多个线段组成的图形。

步骤⼀：⾸先，将要CAD坐标及⾼程导⼊到Excel。

步骤⼆：新建E列为「展点划线」，新建F列为「注释」。

步骤三：在Excel表格的E列和F列中，分别输⼊如下公式，并选中E2和F2列，再利⽤⼗字光标的下拉填充功能，将E列和F列进⾏充填序列。

在E列中输⼊公式：「="line"&B2&","&C2」；在F列中输⼊公式：「="-text j ml"&B2&","&C2&""&5&"0 A"&A2&D2」。

步骤四：浩⾠CAD中，将复制的E列数据粘贴⾄CAD命令⾏，即可看到⽣成的图形⽂件。

若不显⽰⽂件，双击滚轮即可。

步骤五：浩⾠CAD中，将复制的F列数据粘贴⾄的CAD命令⾏，即可完成批量导⼊Excel坐标。

2、PLINE法：利⽤多段线批量导⼊该⽅法利⽤多段线来批量导⼊CAD坐标，适⽤于由⼀条多段线组成的图形。

步骤⼀：⾸先在Excel中填写X轴、Y轴信息，并新建D列来填写第⼀列（X，Y）坐标信息。

在D列中输⼊公式「=A2&","&B2」，并利⽤⼗字光标的下拉填充功能，进⾏下拉充填序列。

步骤⼆：在浩⾠CAD中，在CAD命令⾏输⼊「PL」命令并回车。

CAD坐标提取和批量导入方法技巧
CAD坐标提取和批量导入
一、 CAD点位坐标提取方法
一）、多段线顺序连接并提取
1、在CAD中打开图纸.dwg；
2、多段线连接要提取的点
在命令行窗口输入“pl”，利用多段线将要提取的点进行连接
3、提取坐标
选中多段线，输入“list”命令，得到各店的详细信息
4、编辑
将点位信息复制粘贴到excel中，选中【数据】-【分列】直至完成，然后替换成想要的格式；
参考文档：https:///article/af9f5a2d05735e43140a45d9.h tml
注：对于有顺序要求的建议，采用该方式，能保证点号跟点位坐标对应。

二）、查询点坐标并导出
1、数据提取
从CAD中提取点位坐标，操作步骤为：【工具】——【数据提取】——【新建/选择现有的提取文件】
从图中选取数据，即点位；
3、选择对象
选择数据源可以选取大片区域，选中区域会包含点、线、文字等，我们只关心点对象，这里进行选择；
4、选择特性
这里选取【几何图形】，这样就能输出坐标；
5、优化数据
这里可以自定义排序规则
6、输出
7、坐标查看
然后，再根据实际情况，修改点号，使点号与点位坐标对应。

注：该种情况要求点位非常准确，不然排序会非常麻烦；尽管提供了排序规则，但是也会出现排序错误，要对数据进行复查。

结论
CAD尽管为大家提供了提取坐标的方法，但是无法对应的点号，还是有些工作量。

听说南方CASS可以将点号与坐标一起导出，以后再测试。

文章转载于CSDN 作者：萧逸凡。

CAD导入和导出坐标步骤详细说明一、导入坐标步骤：1.打开CAD软件并创建一个新的绘图文件。

2.在CAD软件的工具栏中找到“插入”或“导入”选项，并点击打开一个文件选择对话框。

3. 在文件选择对话框中，浏览并选择包含要导入坐标数据的文件。

通常，这些文件的扩展名可以是TXT、CSV或Excel等常见的文本格式。

4.确认文件选择后，CAD软件会弹出一个导入选项对话框，其中包含一些参数和设置供用户选择。

根据需要，设置合适的数据分隔符、数据格式和坐标原点等选项。

5.单击“导入”按钮开始导入坐标数据。

CAD软件将读取文件中的坐标数据，并在绘图文件中以点、线或多边形等形式呈现出来。

二、导出坐标步骤：1.打开CAD软件中的制图文件，并确保包含了要导出的坐标数据。

2.在CAD软件的工具栏中找到“导出”选项，并点击打开一个导出设置对话框。

3. 在导出设置对话框中，选择导出的文件格式。

通常，支持的文件格式包括TXT、CSV、Excel或GIS格式等。

4.选择导出的坐标数据范围。

根据需要，可以选择整个绘图文件或仅选择其中的一部分。

5.在导出设置对话框中，根据需要设置坐标数据的分隔符、数据格式和坐标原点等选项。

6.确认设置后，点击“导出”按钮开始导出坐标数据。

CAD软件将根据设置将坐标数据保存为指定的文件格式，并生成一个新的文件。

需要注意的是，CAD软件的导入和导出坐标步骤可能会因具体的软件版本和操作系统而有所不同。

因此，在使用特定的CAD软件进行导入和导出坐标之前，建议参考软件的用户手册或开发商提供的说明。

导入和导出坐标的好处：1.效率提升：导入和导出坐标数据可以大大提高设计、制造和建筑等方面的工作效率，避免了手工输入和复制粘贴的繁琐过程。

2.数据一致性：通过导入和导出，可以确保不同软件或系统中的坐标数据保持一致，避免了数据不准确或不一致的问题。

3.数据共享：通过导入和导出，可以方便地与其他软件或系统共享坐标数据，促进信息交流和合作。

CAD 如何进行图形导入和导出CAD作为一种广泛应用于设计和制图领域的软件，在图形导入和导出方面提供了很多便捷的功能。

本文将介绍如何在CAD软件中进行图形导入和导出，帮助读者更好地利用CAD进行设计工作。

首先，我们来讨论CAD中的图形导入功能。

在CAD软件中，你可以导入多种图形文件格式，如DWG、DXF、PDF等。

这些不同的格式适用于不同的场景和需求，你可以根据具体情况选择最合适的格式。

要导入图形文件，你首先需要打开CAD软件。

在菜单栏或工具栏中，你可以找到一个“导入”或“打开”按钮，点击它可以打开文件选择窗口。

在这里，你可以浏览你的电脑文件夹，找到你要导入的图形文件，并选择它。

点击“打开”按钮后，CAD会自动将该图形文件导入到画布中。

有时候，导入的图形文件可能不会在CAD画布中按照你的预期显示。

这时，你可以通过调整图形的比例或平移图形的位置来修正。

CAD通常提供了一些基本的操作工具，如缩放、平移等，你可以用这些工具来调整图形的位置和大小，使其符合你的设计要求。

除了图形导入，CAD还提供了图形导出的功能。

这对于与其他设计软件或人员进行合作非常重要。

CAD软件支持多种图形文件格式的导出，如DWG、DXF、PDF等。

导出时，你可以选择导出的文件格式和保存的位置，然后点击“导出”按钮即可。

在导出之前，你可能需要注意一些细节。

首先，你需要确保导出的图形文件与被导入的图形文件保存在相同的坐标系中。

否则，在其他软件中打开导出的图形文件时可能会出现不匹配的问题。

其次，你可以选择导出的图形文件中包含的图层，以及是否包含尺寸、注释等附加信息。

除了基本的图形导入和导出功能，CAD软件还提供了一些高级的导入和导出技巧。

例如，你可以在导入CAD软件之前预处理图形文件，去除一些无关的或不需要的元素。

这可以提高导入效果，并减少后续处理的工作量。

另外，你还可以使用一些插件或脚本来批量导入或导出图形文件，提高工作效率。

总结起来，CAD软件中的图形导入和导出功能对于设计工作非常重要。

CAD图纸导入与导出方法CAD（Computer Aided Design）是一种重要的设计工具，广泛应用于工程、建筑、制造等行业。

在使用CAD软件进行设计时，有时会需要导入和导出图纸以便与其他软件进行协作或者进行数据交换。

本文将介绍一些常用的CAD图纸的导入与导出方法，帮助读者更好地处理CAD设计中的数据转换问题。

1. 导入图纸在CAD软件中导入图纸的方法通常有两种：打开文件和导入文件。

- 打开文件：这是一种最常见的导入图纸的方法。

打开CAD软件后，选择"文件"->"打开"，然后在弹出的对话框中选择要导入的图纸文件，点击"打开"即可。

CAD软件会自动识别文件格式并打开对应的文件。

- 导入文件：有些CAD软件支持导入其他格式的文件，如DXF、DWG等。

要使用此方法导入图纸，选择"文件"->"导入"，然后在对话框中选择要导入的文件格式，再选中要导入的文件，点击"导入"即可。

CAD软件会将所选文件转换为CAD格式后导入。

2. 导出图纸导出图纸是将CAD设计导出为其他格式的文件，通常包括PDF、JPG、PNG等。

导出图纸的方法与导入相似，也分为打开和导出两种方法。

- 打开文件：有些软件支持直接打开CAD图纸文件，无需转换。

打开CAD软件后，选择"文件"->"打开"，然后在对话框中选择要打开的图纸文件，点击"打开"。

CAD软件会自动解析文件并打开对应的图纸。

- 导出文件：要将CAD图纸导出为其他格式的文件，选择"文件"->"导出"，然后在对话框中选择要导出的文件格式，再选择导出的文件位置和名称，点击"导出"即可。

CAD软件会将图纸转换为所选的文件格式并导出。
