74ls22,74hc22双4输入与非门

74HC00 TTL 2输入端四与非门74HC01 TTL 集电极开路2输入端四与非门74HC02 TTL 2输入端四或非门74HC03 TTL 集电极开路2输入端四与非门74HC04 TTL 六反相器74HC05 TTL 集电极开路六反相器74HC06 TTL 集电极开路六反相高压驱动器74HC07 TTL 集电极开路六正相高压驱动器74HC08 TTL 2输入端四与门74HC09 TTL 集电极开路2输入端四与门74HC10 TTL 3输入端3与非门74HC107 TTL 带清除主从双J-K触发器74HC109 TTL 带预置清除正触发双J-K触发器74HC11 TTL 3输入端3与门74HC112 TTL 带预置清除负触发双J-K触发器74HC12 TTL 开路输出3输入端三与非门74HC121 TTL 单稳态多谐振荡器74HC122 TTL 可再触发单稳态多谐振荡器74HC123 TTL 双可再触发单稳态多谐振荡器74HC125 TTL 三态输出高有效四总线缓冲门74HC126 TTL 三态输出低有效四总线缓冲门74HC13 TTL 4输入端双与非施密特触发器74HC132 TTL 2输入端四与非施密特触发器74HC133 TTL 13输入端与非门74HC136 TTL 四异或门74HC138 TTL 3-8线译码器/复工器74HC139 TTL 双2-4线译码器/复工器74HC14 TTL 六反相施密特触发器74HC145 TTL BCD—十进制译码/驱动器74HC15 TTL 开路输出3输入端三与门74HC150 TTL 16选1数据选择/多路开关74HC151 TTL 8选1数据选择器74HC153 TTL 双4选1数据选择器74HC154 TTL 4线—16线译码器74HC155 TTL 图腾柱输出译码器/分配器74HC156 TTL 开路输出译码器/分配器74HC157 TTL 同相输出四2选1数据选择器74HC158 TTL 反相输出四2选1数据选择器74HC16 TTL 开路输出六反相缓冲/驱动器74HC160 TTL 可预置BCD异步清除计数器74HC161 TTL 可予制四位二进制异步清除计数器74HC162 TTL 可预置BCD同步清除计数器74HC163 TTL 可予制四位二进制同步清除计数器74HC164 TTL 八位串行入/并行输出移位寄存器74HC165 TTL 八位并行入/串行输出移位寄存器74HC166 TTL 八位并入/串出移位寄存器74HC169 TTL 二进制四位加/减同步计数器74HC17 TTL 开路输出六同相缓冲/驱动器74HC170 TTL 开路输出4×4寄存器堆74HC173 TTL 三态输出四位D型寄存器74HC174HC TTL 带公共时钟和复位六D触发器74HC175 TTL 带公共时钟和复位四D触发器74HC180 TTL 9位奇数/偶数发生器/校验器74HC181 TTL 算术逻辑单元/函数发生器74HC185 TTL 二进制—BCD代码转换器74HC190 TTL BCD同步加/减计数器74HC191 TTL 二进制同步可逆计数器74HC192 TTL 可预置BCD双时钟可逆计数器74HC193 TTL 可预置四位二进制双时钟可逆计数器74HC194 TTL 四位双向通用移位寄存器74HC195 TTL 四位并行通道移位寄存器74HC196 TTL 十进制/二-十进制可预置计数锁存器74HC197 TTL 二进制可预置锁存器/计数器74HC20 TTL 4输入端双与非门74HC21 TTL 4输入端双与门74HC22 TTL 开路输出4输入端双与非门74HC221 TTL 双/单稳态多谐振荡器74HC240 TTL 八反相三态缓冲器/线驱动器74HC241 TTL 八同相三态缓冲器/线驱动器74HC243 TTL 四同相三态总线收发器74HC244 TTL 八同相三态缓冲器/线驱动器74HC245 TTL 八同相三态总线收发器74HC247 TTL BCD—7段15V输出译码/驱动器74HC248 TTL BCD—7段译码/升压输出驱动器74HC249 TTL BCD—7段译码/开路输出驱动器74HC251 TTL 三态输出8选1数据选择器/复工器74HC253 TTL 三态输出双4选1数据选择器/复工器74HC256 TTL 双四位可寻址锁存器74HC257 TTL 三态原码四2选1数据选择器/复工器74HC258 TTL 三态反码四2选1数据选择器/复工器74HC259 TTL 八位可寻址锁存器/3-8线译码器74HC26 TTL 2输入端高压接口四与非门74HC260 TTL 5输入端双或非门74HC266 TTL 2输入端四异或非门74HC27 TTL 3输入端三或非门74HC273 TTL 带公共时钟复位八D触发器74HC279 TTL 四图腾柱输出S-R锁存器74HC28 TTL 2输入端四或非门缓冲器74HC283 TTL 4位二进制全加器74HC290 TTL 二/五分频十进制计数器74HC293 TTL 二/八分频四位二进制计数器74HC295 TTL 四位双向通用移位寄存器74HC298 TTL 四2输入多路带存贮开关74HC299 TTL 三态输出八位通用移位寄存器74HC30 TTL 8输入端与非门74HC32 TTL 2输入端四或门74HC322 TTL 带符号扩展端八位移位寄存器74HC323 TTL 三态输出八位双向移位/存贮寄存器74HC33 TTL 开路输出2输入端四或非缓冲器74HC347 TTL BCD—7段译码器/驱动器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74HC375 TTL 4位双稳态锁存器74HC377 TTL 单边输出公共使能八D锁存器74HC378 TTL 单边输出公共使能六D锁存器74HC379 TTL 双边输出公共使能四D锁存器74HC38 TTL 开路输出2输入端四与非缓冲器74HC380 TTL 多功能八进制寄存器74HC39 TTL 开路输出2输入端四与非缓冲器74HC390 TTL 双十进制计数器74HC393 TTL 双四位二进制计数器74HC40 TTL 4输入端双与非缓冲器74HC42 TTL BCD—十进制代码转换器74HC352 TTL 双4选1数据选择器/复工器74HC353 TTL 三态输出双4选1数据选择器/复工器74HC365 TTL 门使能输入三态输出六同相线驱动器74HC366 TTL 门使能输入三态输出六反相线驱动器74HC367 TTL 4/2线使能输入三态六同相线驱动器74HC368 TTL 4/2线使能输入三态六反相线驱动器74HC37 TTL 开路输出2输入端四与非缓冲器74HC373 TTL 三态同相八D锁存器74HC374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

红色标记为实验室有的芯片74系列芯片的型号区别与功能略表2010-05-31 16:3974HC/LS/HCT/F系列芯片的区别：1、 LS是低功耗肖特基，HC 是高速COMS。

LS的速度比HC略快。

HCT输入输出与LS兼容，但是功耗低；F是高速肖特基电路；2、 LS是TTL电平，HC是COMS 电平。

3、 LS输入开路为高电平，HC输入不允许开路， hc 一般都要求有上下拉电阻来确定输入端无效时的电平。

LS 却没有这个要求4、 LS输出下拉强上拉弱，HC上拉下拉相同。

5、工作电压不同，LS只能用5V，而HC一般为2V到6V；而HCT的工作电压一般为4.5V～5.5V。

6、电平不同。

LS是TTL电平，其低电平和高电平分别为0.8和V2.4，而CMOS在工作电压为5V时分别为0.3V和3.6V，所以CMOS可以驱动TTL，但反过来是不行的7、驱动能力不同，LS一般高电平的驱动能力为5mA，低电平为20mA；而CMOS的高低电平均为5mA；8、 CMOS器件抗静电能力差，易发生栓锁问题，所以CMOS的输入脚不能直接接电源。

74系列集成电路大致可分为6大类：.74××（标准型）；.74LS××（低功耗肖特基）；.74S××（肖特基）；.74ALS××（先进低功耗肖特基）；.74AS××（先进肖特基）；.74F××（高速）。

近年来还出现了高速CMOS电路的74系列，该系列可分为3大类：.HC为COMS工作电平；.HCT为TTL工作电平，可与74LS系列互换使用；.HCU适用于无缓冲级的CMOS电路。

这9种74系列产品，只要后边的标号相同，其逻辑功能和管脚排列就相同。

根据不同的条件和要求可选择不同类型的74系列产品，比如电路的供电电压为3V就应选择74HC 系列的产品系列电平典型传输延迟ns 最大驱动电流(-Ioh/Lol)mAAHC CMOS 8.5 -8/8AHCT COMS/TTL 8.5 -8/8HC COMS 25 -8/8HCT COMS/TTL 25 -8/8ACT COMS/TTL 10 -24/24F TTL 6.5 -15/64ALS TTL 10 -15/64LS TTL 18 -15/24注：同型号的74系列、74HC系列、74LS系列芯片，逻辑功能上是一样的。

74系列逻辑芯片74HC01 2输入四与非门 (oc)74HC02 2输入四或非门74HC03 2输入四与非门 (oc)74HC04 六倒相器74HC05 六倒相器(oc) )74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门 (oc)74HC13 4输入双与非门 (斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门 (oc)74HC18 4输入双与非门 (斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC32 2输入四或门74HC33 2输入四或非缓冲器74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器74HC39 2输入四或非缓冲器(集电极开路输出)74HC40 4输入双与非缓冲器74HC50 双二路2-2输入与或非门(一门可扩展) 74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展) 74HC53 四路2-2-3-2输入与或非门(可扩展) 74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC62 四路2-3-3-2输入与或扩展器74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门74HC86 2输入四异或门74HC110 与门输入j-k主从触发器(带锁定)74HC128 2输入四或非线驱动器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC260 双5输入或非门74HC266 2输入四异或非门(oc)74HC386 2输入四异或门。

电子元件知识-74系列芯片功能略表74HC01 2输入四与非门(oc)74HC02 2输入四或非门74HC03 2输入四与非门(oc)74HC04 六倒相器74HC05 六倒相器(oc)74HC06 六高压输出反相缓冲器/驱动器(oc,30v) 74HC07 六高压输出缓冲器/驱动器(oc,30v)74HC08 2输入四与门74HC09 2输入四与门(oc)74HC10 3输入三与非门74HC11 3输入三与门74HC12 3输入三与非门(oc)74HC13 4输入双与非门(斯密特触发)74HC14 六倒相器(斯密特触发)74HC15 3输入三与门(oc)74HC16 六高压输出反相缓冲器/驱动器(oc,15v) 74HC17 六高压输出缓冲器/驱动器(oc,15v)74HC18 4输入双与非门(斯密特触发)74HC19 六倒相器(斯密特触发)74HC20 4输入双与非门74HC21 4输入双与门74HC22 4输入双与非门(oc)74HC23 双可扩展的输入或非门74HC24 2输入四与非门(斯密特触发)74HC25 4输入双或非门(有选通)74HC26 2输入四高电平接口与非缓冲器(oc,15v) 74HC27 3输入三或非门74HC28 2输入四或非缓冲器74HC30 8输入与非门74HC31 延迟电路74HC32 2输入四或门74HC33 2输入四或非缓冲器(集电极开路输出) 74HC34 六缓冲器74HC35 六缓冲器(oc)74HC36 2输入四或非门(有选通)74HC37 2输入四与非缓冲器74HC38 2输入四或非缓冲器(集电极开路输出) 74HC39 2输入四或非缓冲器(集电极开路输出) 74HC40 4输入双与非缓冲器74HC41 bcd-十进制计数器74HC42 4线-10线译码器(bcd输入)74HC43 4线-10线译码器(余3码输入)74HC44 4线-10线译码器(余3葛莱码输入)74HC45 bcd-十进制译码器/驱动器74HC46 bcd-七段译码器/驱动器74HC47 bcd-七段译码器/驱动器74HC48 bcd-七段译码器/驱动器74HC49 bcd-七段译码器/驱动器(oc)74HC50 双二路2-2输入与或非门(一门可扩展)74HC51 双二路2-2输入与或非门74HC51 二路3-3输入,二路2-2输入与或非门74HC52 四路2-3-2-2输入与或门(可扩展)74HC53 四路2-2-2-2输入与或非门(可扩展)74HC53 四路2-2-3-2输入与或非门(可扩展)74HC54 四路2-2-2-2输入与或非门74HC54 四路2-3-3-2输入与或非门74HC54 四路2-2-3-2输入与或非门74HC55 二路4-4输入与或非门(可扩展)74HC60 双四输入与扩展74HC61 三3输入与扩展74HC62 四路2-3-3-2输入与或扩展器74HC63 六电流读出接口门74HC64 四路4-2-3-2输入与或非门74HC65 四路4-2-3-2输入与或非门(oc)74HC70 与门输入上升沿jk触发器74HC71 与输入r-s主从触发器74HC72 与门输入主从jk触发器74HC73 双j-k触发器(带清除端)74HC74 正沿触发双d型触发器(带预置端和清除端)74HC75 4位双稳锁存器74HC76 双j-k触发器(带预置端和清除端)74HC77 4位双稳态锁存器74HC78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74HC80 门控全加器74HC81 16位随机存取存储器74HC82 2位二进制全加器(快速进位)74HC83 4位二进制全加器(快速进位)74HC84 16位随机存取存储器74HC85 4位数字比较器74HC86 2输入四异或门74HC87 四位二进制原码/反码/oi单元74HC89 64位读/写存储器74HC90 十进制计数器74HC91 八位移位寄存器74HC92 12分频计数器(2分频和6分频)74HC93 4位二进制计数器74HC94 4位移位寄存器(异步)74HC95 4位移位寄存器(并行io)74HC96 5位移位寄存器74HC97 六位同步二进制比率乘法器74HC100 八位双稳锁存器74HC103 负沿触发双j-k主从触发器(带清除端)74HC106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74HC107 双j-k主从触发器(带清除端)74HC108 双j-k主从触发器(带预置,清除,时钟)74HC109 双j-k触发器(带置位,清除,正触发)74HC110 与门输入j-k主从触发器(带锁定)74HC111 双j-k主从触发器(带数据锁定)74HC112 负沿触发双j-k触发器(带预置端和清除端) 74HC113 负沿触发双j-k触发器(带预置端)74HC114 双j-k触发器(带预置端,共清除端和时钟端) 74HC116 双四位锁存器74HC120 双脉冲同步器/驱动器74HC121 单稳态触发器(施密特触发)74HC122 可再触发单稳态多谐振荡器(带清除端)74HC123 可再触发双单稳多谐振荡器74HC125 四总线缓冲门(三态输出)74HC126 四总线缓冲门(三态输出)74HC128 2输入四或非线驱动器74HC131 3-8译码器74HC132 2输入四与非门(斯密特触发)74HC133 13输入端与非门74HC134 12输入端与门(三态输出)74HC135 四异或/异或非门74HC136 2输入四异或门(oc)74HC137 八选1锁存译码器/多路转换器74HC138 3-8线译码器/多路转换器74HC139 双2-4线译码器/多路转换器74HC140 双4输入与非线驱动器74HC141 bcd-十进制译码器/驱动器74HC142 计数器/锁存器/译码器/驱动器74HC145 4-10译码器/驱动器74HC147 10线-4线优先编码器74HC148 8线-3线八进制优先编码器74HC150 16选1数据选择器(反补输出)74HC151 8选1数据选择器(互补输出)74HC152 8选1数据选择器多路开关74HC153 双4选1数据选择器/多路选择器74HC154 4线-16线译码器74HC155 双2-4译码器/分配器(图腾柱输出)74HC156 双2-4译码器/分配器(集电极开路输出)74HC157 四2选1数据选择器/多路选择器74HC158 四2选1数据选择器(反相输出)74HC160 可预置bcd计数器(异步清除)74HC161 可预置四位二进制计数器(并清除异步)74HC162 可预置bcd计数器(异步清除)74HC163 可预置四位二进制计数器(并清除异步)74HC164 8位并行输出串行移位寄存器74HC165 并行输入8位移位寄存器(补码输出)74HC166 8位移位寄存器74HC167 同步十进制比率乘法器74HC168 4位加/减同步计数器(十进制)74HC169 同步二进制可逆计数器74HC170 4*4寄存器堆74HC171 四d触发器(带清除端)74HC172 16位寄存器堆74HC173 4位d型寄存器(带清除端)74HC174 六d触发器74HC175 四d触发器74HC176 十进制可预置计数器74HC177 2-8-16进制可预置计数器74HC178 四位通用移位寄存器74HC179 四位通用移位寄存器74HC180 九位奇偶产生/校验器74HC181 算术逻辑单元/功能发生器74HC182 先行进位发生器74HC183 双保留进位全加器74HC184 bcd-二进制转换器74HC185 二进制-bcd转换器74HC190 同步可逆计数器(bcd,二进制)74HC191 同步可逆计数器(bcd,二进制)74HC192 同步可逆计数器(bcd,二进制)74HC193 同步可逆计数器(bcd,二进制)74HC199 八位移位寄存器74HC210 2-5-10进制计数器74HC213 2-n-10可变进制计数器74HC221 双单稳触发器74HC230 八3态总线驱动器74HC231 八3态总线反向驱动器74HC240 八缓冲器/线驱动器/线接收器(反码三态输出) 74HC241 八缓冲器/线驱动器/线接收器(原码三态输出) 74HC242 八缓冲器/线驱动器/线接收器74HC243 4同相三态总线收发器74HC244 八缓冲器/线驱动器/线接收器74HC245 八双向总线收发器74HC246 4线-七段译码/驱动器(30v)74HC247 4线-七段译码/驱动器(15v)74HC248 4线-七段译码/驱动器74HC249 4线-七段译码/驱动器74HC251 8选1数据选择器(三态输出)74HC253 双四选1数据选择器(三态输出)74HC256 双四位可寻址锁存器74HC257 四2选1数据选择器(三态输出)74HC258 四2选1数据选择器(反码三态输出)74HC259 8为可寻址锁存器74HC260 双5输入或非门74HC261 4*2并行二进制乘法器74HC265 四互补输出元件74HC266 2输入四异或非门(oc)74HC270 2048位rom (512位四字节,oc)74HC271 2048位rom (256位八字节,oc)74HC273 八d触发器74HC274 4*4并行二进制乘法器74HC275 七位片式华莱士树乘法器74HC276 四jk触发器74HC278 四位可级联优先寄存器74HC279 四s-r锁存器74HC280 9位奇数/偶数奇偶发生器/较验器74HC28174HC283 4位二进制全加器74HC290 十进制计数器74HC291 32位可编程模74HC293 4位二进制计数器74HC294 16位可编程模74HC295 四位双向通用移位寄存器74HC298 四-2输入多路转换器(带选通)74HC299 八位通用移位寄存器(三态输出)74HC348 8-3线优先编码器(三态输出)74HC352 双四选1数据选择器/多路转换器74HC353 双4-1线数据选择器(三态输出)74HC354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74HC365 6总线驱动器74HC366 六反向三态缓冲器/线驱动器74HC367 六同向三态缓冲器/线驱动器74HC368 六反向三态缓冲器/线驱动器74HC373 八d锁存器74HC374 八d触发器(三态同相)74HC375 4位双稳态锁存器74HC377 带使能的八d触发器74HC378 六d触发器74HC379 四d触发器74HC381 算术逻辑单元/函数发生器74HC382 算术逻辑单元/函数发生器74HC384 8位*1位补码乘法器74HC385 四串行加法器/乘法器74HC386 2输入四异或门74HC390 双十进制计数器74HC391 双四位二进制计数器74HC395 4位通用移位寄存器74HC396 八位存储寄存器74HC398 四2输入端多路开关(双路输出)74HC399 四-2输入多路转换器(带选通)74HC422 单稳态触发器74HC423 双单稳态触发器74HC440 四3方向总线收发器,集电极开路74HC441 四3方向总线收发器,集电极开路74HC442 四3方向总线收发器,三态输出74HC443 四3方向总线收发器,三态输出74HC444 四3方向总线收发器,三态输出74HC445 bcd-十进制译码器/驱动器,三态输出74HC446 有方向控制的双总线收发器74HC448 四3方向总线收发器,三态输出74HC449 有方向控制的双总线收发器74HC465 八三态线缓冲器74HC466 八三态线反向缓冲器74HC467 八三态线缓冲器74HC468 八三态线反向缓冲器74HC490 双十进制计数器74HC540 八位三态总线缓冲器(反向) 74HC541 八位三态总线缓冲器74HC589 有输入锁存的并入串出移位寄存器74HC590 带输出寄存器的8位二进制计数器74HC591 带输出寄存器的8位二进制计数器74HC592 带输出寄存器的8位二进制计数器74HC593 带输出寄存器的8位二进制计数器74HC594 带输出锁存的8位串入并出移位寄存器74HC595 8位输出锁存移位寄存器74HC596 带输出锁存的8位串入并出移位寄存器74HC597 8位输出锁存移位寄存器74HC598 带输入锁存的并入串出移位寄存器74HC599 带输出锁存的8位串入并出移位寄存器74HC604 双8位锁存器74HC605 双8位锁存器74HC606 双8位锁存器74HC607 双8位锁存器74HC620 8位三态总线发送接收器(反相) 74HC621 8位总线收发器74HC622 8位总线收发器74HC623 8位总线收发器74HC640 反相总线收发器(三态输出) 74HC641 同相8总线收发器,集电极开路74HC642 同相8总线收发器,集电极开路74HC643 8位三态总线发送接收器74HC644 真值反相8总线收发器,集电极开路74HC645 三态同相8总线收发器74HC646 八位总线收发器,寄存器74HC647 八位总线收发器,寄存器74HC648 八位总线收发器,寄存器74HC649 八位总线收发器,寄存器74HC651 三态反相8总线收发器74HC652 三态反相8总线收发器74HC653 反相8总线收发器,集电极开路74HC654 同相8总线收发器,集电极开路74HC668 4位同步加/减十进制计数器74HC669 带先行进位的4位同步二进制可逆计数器74HC670 4*4寄存器堆(三态)74HC671 带输出寄存的四位并入并出移位寄存器74HC672 带输出寄存的四位并入并出移位寄存器74HC673 16位并行输出存储器,16位串入串出移位寄存器74HC674 16位并行输入串行输出移位寄存器74HC681 4位并行二进制累加器74HC682 8位数值比较器(图腾柱输出) 74HC683 8位数值比较器(集电极开路) 74HC684 8位数值比较器(图腾柱输出) 74HC685 8位数值比较器(集电极开路) 74HC686 8位数值比较器(图腾柱输出) 74HC687 8位数值比较器(集电极开路) 74HC688 8位数字比较器(oc输出) 74HC689 8位数字比较器74HC690 同步十进制计数器/寄存器(带数选,三态输出,直接清除。

74系列芯片引脚图、功能、名称、资料大全（含74LS、74HC等），特别推荐为了方便大家，我收集了下列74系列芯片的引脚图资料。

说明：本资料分3部分：（一）、TXT文档，（二）、图片，（三）、功能、名称、资料。

（一）、TXT文档反相器驱动器LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245与门与非门LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器LS86译码器LS138 LS139寄存器LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴—┴—┴—┴—┴—┴—┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74LS07│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位总线驱动器 74LS245 │20 19 18 17 16 15 14 13 12 11│）│ DIR=1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS00│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬—┬—┬—┬—┬—┬—┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或门 74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐ 2输入四或非门 74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴—┴—┴—┴—┴—┴—┴┐双与或非门 74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬—┬—┬—┬—┬—┬—┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴—┴—┴—┴—┴—┴—┴┐ 4-2-3-2与或非门 74S64 74S65(OC门) │14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK│ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门 74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴—┴—┴—┴—┴—┴—┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬—┬—┬—┬—┬—┬—┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688 │20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C │16 15 14 13 12 11 10 9 │）│ __ _ _ __ _ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7=A B C└┬—┬—┬—┬—┬—┬—┬—┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴—┴—┴—┴—┴—┴—┴—┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B │16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3=1A 1B└┬—┬—┬—┬—┬—┬—┬—┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴—┴—┴—┴—┴—┴—┴┐双D触发器74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬—┬—┬—┬—┬—┬—┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴—┴—┴—┴—┴—┴—┴—┴—┴—┴┐ 8位锁存器 74LS373 │20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬—┬—┬—┬—┬—┬—┬—┬—┬—┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND等.（二）、图片（可点击放大，或下载后放大）（三）、功能、名称、资料74ls00 2输入四与非门74ls01 2输入四与非门 (oc)74ls02 2输入四或非门74ls03 2输入四与非门 (oc)74ls04 六倒相器74ls05 六倒相器(oc)74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v)74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门 (oc)74ls13 4输入双与非门 (斯密特触发)74ls14 六倒相器(斯密特触发)74ls15 3输入三与门 (oc)74ls16 六高压输出反相缓冲器/驱动器(oc,15v) 74ls17 六高压输出缓冲器/驱动器(oc,15v)74ls18 4输入双与非门 (斯密特触发)74ls19 六倒相器(斯密特触发)74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc)74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发)74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出) 74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通)74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出)74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls42 4线-10线译码器(bcd输入)74ls43 4线-10线译码器(余3码输入)74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc)74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展)74ls53 四路2-2-2-2输入与或非门(可扩展)74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls444 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls654 同相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器。

74LS电路系列名称解释74ls00 2输入四与非门74ls01 2输入四与非门74ls02 2输入四或非门74ls03 2输入四与非门74ls04 六倒相器74ls06 六高压输出反相缓冲器/驱动器(oc,30v) 74ls07 六高压输出缓冲器/驱动器(oc,30v) 74ls08 2输入四与门74ls09 2输入四与门(oc)74ls10 3输入三与非门74ls11 3输入三与门74ls12 3输入三与非门(oc) 74ls13 4输入双与非门(斯密特触发) 74ls14 六倒相器(斯密特触发) 74ls15 3输入三与门(oc) 74ls16 六高压输出反相缓冲器/驱动器(oc,15v)74ls17 六高压输出缓冲器/驱动器(oc,15v) 74ls18 4输入双与非门(斯密特触发) 74ls19 六倒相器(斯密特触发) 74ls20 4输入双与非门74ls21 4输入双与门74ls22 4输入双与非门(oc) 74ls23 双可扩展的输入或非门74ls24 2输入四与非门(斯密特触发) 74ls25 4输入双或非门(有选通)74ls26 2输入四高电平接口与非缓冲器(oc,15v) 74ls27 3输入三或非门74ls28 2输入四或非缓冲器74ls30 8输入与非门74ls31 延迟电路74ls32 2输入四或门74ls33 2输入四或非缓冲器(集电极开路输出)74ls34 六缓冲器74ls35 六缓冲器(oc)74ls36 2输入四或非门(有选通) 74ls37 2输入四与非缓冲器74ls38 2输入四或非缓冲器(集电极开路输出)74ls39 2输入四或非缓冲器(集电极开路输出)74ls40 4输入双与非缓冲器74ls41 bcd-十进制计数器74ls43 4线-10线译码器(余3码输入) 74ls44 4线-10线译码器(余3葛莱码输入)74ls45 bcd-十进制译码器/驱动器74ls46 bcd-七段译码器/驱动器74ls47 bcd-七段译码器/驱动器74ls48 bcd-七段译码器/驱动器74ls49 bcd-七段译码器/驱动器(oc) 74ls50 双二路2-2输入与或非门(一门可扩展)74ls51 双二路2-2输入与或非门74ls51 二路3-3输入,二路2-2输入与或非门74ls52 四路2-3-2-2输入与或门(可扩展) 74ls53 四路2-2-2-2输入与或非门(可扩展) 74ls53 四路2-2-3-2输入与或非门(可扩展)74ls54 四路2-2-2-2输入与或非门74ls54 四路2-3-3-2输入与或非门74ls54 四路2-2-3-2输入与或非门74ls55 二路4-4输入与或非门(可扩展)74ls60 双四输入与扩展74ls61 三3输入与扩展74ls62 四路2-3-3-2输入与或扩展器74ls63 六电流读出接口门74ls64 四路4-2-3-2输入与或非门74ls65 四路4-2-3-2输入与或非门(oc)74ls70 与门输入上升沿jk触发器74ls71 与输入r-s主从触发器74ls72 与门输入主从jk触发器74ls73 双j-k触发器(带清除端)74ls74 正沿触发双d型触发器(带预置端和清除端)74ls75 4位双稳锁存器74ls76 双j-k触发器(带预置端和清除端)74ls77 4位双稳态锁存器74ls78 双j-k触发器(带预置端,公共清除端和公共时钟端) 74ls80 门控全加器74ls81 16位随机存取存储器74ls82 2位二进制全加器(快速进位)74ls83 4位二进制全加器(快速进位)74ls84 16位随机存取存储器74ls85 4位数字比较器74ls86 2输入四异或门74ls87 四位二进制原码/反码/oi单元74ls89 64位读/写存储器74ls90 十进制计数器74ls91 八位移位寄存器74ls92 12分频计数器(2分频和6分频)74ls93 4位二进制计数器74ls94 4位移位寄存器(异步)74ls95 4位移位寄存器(并行io)74ls96 5位移位寄存器74ls97 六位同步二进制比率乘法器74ls100 八位双稳锁存器74ls103 负沿触发双j-k主从触发器(带清除端)74ls106 负沿触发双j-k主从触发器(带预置,清除,时钟) 74ls107 双j-k主从触发器(带清除端)74ls108 双j-k主从触发器(带预置,清除,时钟)74ls109 双j-k触发器(带置位,清除,正触发)74ls110 与门输入j-k主从触发器(带锁定)74ls111 双j-k主从触发器(带数据锁定)74ls112 负沿触发双j-k触发器(带预置端和清除端)74ls113 负沿触发双j-k触发器(带预置端)74ls114 双j-k触发器(带预置端,共清除端和时钟端)74ls116 双四位锁存器74ls120 双脉冲同步器/驱动器74ls121 单稳态触发器(施密特触发)74ls122 可再触发单稳态多谐振荡器(带清除端)74ls123 可再触发双单稳多谐振荡器74ls125 四总线缓冲门(三态输出)74ls126 四总线缓冲门(三态输出)74ls128 2输入四或非线驱动器74ls131 3-8译码器74ls132 2输入四与非门(斯密特触发)74ls133 13输入端与非门74ls134 12输入端与门(三态输出)74ls135 四异或/异或非门74ls136 2输入四异或门(oc)74ls137 八选1锁存译码器/多路转换器74ls138 3-8线译码器/多路转换器74ls139 双2-4线译码器/多路转换器74ls140 双4输入与非线驱动器74ls141 bcd-十进制译码器/驱动器74ls142 计数器/锁存器/译码器/驱动器74ls145 4-10译码器/驱动器74ls147 10线-4线优先编码器74ls148 8线-3线八进制优先编码器74ls150 16选1数据选择器(反补输出)74ls151 8选1数据选择器(互补输出)74ls152 8选1数据选择器多路开关74ls153 双4选1数据选择器/多路选择器74ls154 4线-16线译码器74ls155 双2-4译码器/分配器(图腾柱输出)74ls156 双2-4译码器/分配器(集电极开路输出) 74ls157 四2选1数据选择器/多路选择器74ls158 四2选1数据选择器(反相输出)74ls160 可预置bcd计数器(异步清除)74ls161 可预置四位二进制计数器(并清除异步) 74ls162 可预置bcd计数器(异步清除)74ls163 可预置四位二进制计数器(并清除异步) 74ls164 8位并行输出串行移位寄存器74ls165 并行输入8位移位寄存器(补码输出)74ls166 8位移位寄存器74ls167 同步十进制比率乘法器74ls168 4位加/减同步计数器(十进制)74ls169 同步二进制可逆计数器74ls170 4*4寄存器堆74ls171 四d触发器(带清除端)74ls172 16位寄存器堆74ls173 4位d型寄存器(带清除端)74ls174 六d触发器74ls175 四d触发器74ls176 十进制可预置计数器74ls177 2-8-16进制可预置计数器74ls178 四位通用移位寄存器74ls179 四位通用移位寄存器74ls180 九位奇偶产生/校验器74ls181 算术逻辑单元/功能发生器74ls182 先行进位发生器74ls183 双保留进位全加器74ls184 bcd-二进制转换器74ls185 二进制-bcd转换器74ls190 同步可逆计数器(bcd,二进制)74ls191 同步可逆计数器(bcd,二进制)74ls192 同步可逆计数器(bcd,二进制)74ls193 同步可逆计数器(bcd,二进制)74ls194 四位双向通用移位寄存器74ls195 四位通用移位寄存器74ls196 可预置计数器/锁存器74ls197 可预置计数器/锁存器(二进制)74ls198 八位双向移位寄存器74ls199 八位移位寄存器74ls210 2-5-10进制计数器74ls213 2-n-10可变进制计数器74ls221 双单稳触发器74ls230 八3态总线驱动器74ls231 八3态总线反向驱动器74ls240 八缓冲器/线驱动器/线接收器(反码三态输出) 74ls241 八缓冲器/线驱动器/线接收器(原码三态输出) 74ls242 八缓冲器/线驱动器/线接收器74ls243 4同相三态总线收发器74ls244 八缓冲器/线驱动器/线接收器74ls245 八双向总线收发器74ls246 4线-七段译码/驱动器(30v)74ls247 4线-七段译码/驱动器(15v)74ls248 4线-七段译码/驱动器74ls249 4线-七段译码/驱动器74ls251 8选1数据选择器(三态输出)74ls253 双四选1数据选择器(三态输出)74ls256 双四位可寻址锁存器74ls257 四2选1数据选择器(三态输出)74ls258 四2选1数据选择器(反码三态输出)74ls259 8为可寻址锁存器74ls260 双5输入或非门74ls261 4*2并行二进制乘法器74ls265 四互补输出元件74ls266 2输入四异或非门(oc)74ls270 2048位rom (512位四字节,oc)74ls271 2048位rom (256位八字节,oc)74ls273 八d触发器74ls274 4*4并行二进制乘法器74ls275 七位片式华莱士树乘法器74ls276 四jk触发器74ls278 四位可级联优先寄存器74ls279 四s-r锁存器74ls280 9位奇数/偶数奇偶发生器/较验器74ls28174ls283 4位二进制全加器74ls290 十进制计数器74ls291 32位可编程模74ls293 4位二进制计数器74ls294 16位可编程模74ls295 四位双向通用移位寄存器74ls298 四-2输入多路转换器(带选通)74ls299 八位通用移位寄存器(三态输出)74ls348 8-3线优先编码器(三态输出)74ls352 双四选1数据选择器/多路转换器74ls353 双4-1线数据选择器(三态输出)74ls354 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls355 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls356 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls357 8输入端多路转换器/数据选择器/寄存器,三态补码输出74ls365 6总线驱动器74ls366 六反向三态缓冲器/线驱动器74ls367 六同向三态缓冲器/线驱动器74ls368 六反向三态缓冲器/线驱动器74ls373 八d锁存器74ls374 八d触发器(三态同相)74ls375 4位双稳态锁存器74ls377 带使能的八d触发器74ls378 六d触发器74ls379 四d触发器74ls381 算术逻辑单元/函数发生器74ls382 算术逻辑单元/函数发生器74ls384 8位*1位补码乘法器74ls385 四串行加法器/乘法器74ls386 2输入四异或门74ls390 双十进制计数器74ls391 双四位二进制计数器74ls395 4位通用移位寄存器74ls396 八位存储寄存器74ls398 四2输入端多路开关(双路输出)74ls399 四-2输入多路转换器(带选通)74ls422 单稳态触发器74ls423 双单稳态触发器74ls440 四3方向总线收发器,集电极开路74ls441 四3方向总线收发器,集电极开路74ls442 四3方向总线收发器,三态输出74ls443 四3方向总线收发器,三态输出74ls445 bcd-十进制译码器/驱动器,三态输出74ls446 有方向控制的双总线收发器74ls448 四3方向总线收发器,三态输出74ls449 有方向控制的双总线收发器74ls465 八三态线缓冲器74ls466 八三态线反向缓冲器74ls467 八三态线缓冲器74ls468 八三态线反向缓冲器74ls490 双十进制计数器74ls540 八位三态总线缓冲器(反向)74ls541 八位三态总线缓冲器74ls589 有输入锁存的并入串出移位寄存器74ls590 带输出寄存器的8位二进制计数器74ls591 带输出寄存器的8位二进制计数器74ls592 带输出寄存器的8位二进制计数器74ls593 带输出寄存器的8位二进制计数器74ls594 带输出锁存的8位串入并出移位寄存器74ls595 8位输出锁存移位寄存器74ls596 带输出锁存的8位串入并出移位寄存器74ls597 8位输出锁存移位寄存器74ls598 带输入锁存的并入串出移位寄存器74ls599 带输出锁存的8位串入并出移位寄存器74ls604 双8位锁存器74ls605 双8位锁存器74ls606 双8位锁存器74ls607 双8位锁存器74ls620 8位三态总线发送接收器(反相)74ls621 8位总线收发器74ls622 8位总线收发器74ls623 8位总线收发器74ls640 反相总线收发器(三态输出)74ls641 同相8总线收发器,集电极开路74ls642 同相8总线收发器,集电极开路74ls643 8位三态总线发送接收器74ls644 真值反相8总线收发器,集电极开路74ls645 三态同相8总线收发器74ls646 八位总线收发器,寄存器74ls647 八位总线收发器,寄存器74ls648 八位总线收发器,寄存器74ls649 八位总线收发器,寄存器74ls651 三态反相8总线收发器74ls652 三态反相8总线收发器74ls653 反相8总线收发器,集电极开路74ls668 4位同步加/减十进制计数器74ls669 带先行进位的4位同步二进制可逆计数器74ls670 4*4寄存器堆(三态)74ls671 带输出寄存的四位并入并出移位寄存器74ls672 带输出寄存的四位并入并出移位寄存器74ls673 16位并行输出存储器,16位串入串出移位寄存器74ls674 16位并行输入串行输出移位寄存器74ls681 4位并行二进制累加器74ls682 8位数值比较器(图腾柱输出)74ls683 8位数值比较器(集电极开路)74ls684 8位数值比较器(图腾柱输出)74ls685 8位数值比较器(集电极开路)74ls686 8位数值比较器(图腾柱输出)74ls687 8位数值比较器(集电极开路)74ls688 8位数字比较器(oc输出)74ls689 8位数字比较器74ls690 同步十进制计数器/寄存器(带数选,三态输出,直接清除)74ls691 计数器/寄存器(带多转换,三态输出)74ls692 同步十进制计数器(带预置输入,同步清除)74ls693 计数器/寄存器(带多转换,三态输出)74ls696 同步加/减十进制计数器/寄存器(带数选,三态输出,直接清除) 74ls697 计数器/寄存器(带多转换,三态输出)74ls698 计数器/寄存器(带多转换,三态输出)74ls699 计数器/寄存器(带多转换,三态输出)74ls716 可编程模n十进制计数器74ls718 可编程模n十进制计数器。

常用74系列数字集成电路器件代号器件名称 74 74LS 74HC00 四2输入端与非门01 四2输入端与非门(OC)02 四2输入端或非门03 四2输入端与非门(OC)04 六反相器05 六反相器(OC)06 六高压输出反相器(OC,30V)07 六高压输出缓冲,驱动器(OC,30V)08 四2输入端与门09 四2输入端与门(OC)10 三3输入端与非门11 三3输入端与门12 三3输入端与非门(OC)13 双4输入端与非门14 六施密特触发器反相器15 三3输入端与门 (OC)16 六高压输出反相器(OC,15V)17 六高压输出缓冲,驱动器(OC,15V)20 双4输入端与非门21 双4输入端与门22 双4输入端与非门(OC)25 双4输入端或非门(有选通端)26 四2输入端高压输出与非缓冲器27 三3输入端或非门28 四2输入端或非缓冲器器件代号器件名称 74 74LS 74HC30 8输入端与非门32 四2输入端或门33 四2输入端或非缓冲器(OC)37 四2输入端与非缓冲器38 四2输入端与非缓冲器(OC)40 双4输入端与非缓冲器42 4线-10线译码器(BCD输入)43 4线-10线译码器(余3码输入)44 4线-10线译码器(余3葛莱码输入)48 4线-7段译码器49 4线-7段译码器50 双2路2-2输入与或非门51 2路3-3输入,2路2-2输入与或非门52 4路2-3-2-2输入与或门53 4路2-2-2-2输入与或非门54 4路2-3-3-2输入与或非门55 2路4-4输入与或非门60 双4输入与扩展器61 三3输入与扩展器62 4路2-3-3-2输入与或扩展器64 4路4-2-3-2输入与或非门65 4路4-2-3-2输入与或非门(OC)70 与门输入J-K触发器71 与或门输入J-K触发器72 与门输入J-K触发器器件代号器件名称 74 74LS 74HC74 双上升沿D型触发器78 双D型触发器85 四位数值比较器86 四2输入端异或门87 4位二进制原码/反码95 4位移位寄存器101 与或门输入J-K触发器102 与门输入J-K触发器107 双主-从J-K触发器108 双主-从J-K触发器109 双主-从J-K触发器110 与门输入J-K触发器111 双主-从J-K触发器112 双下降沿J-K触发器113 双下降沿J-K触发器114 双下降沿J-K触发器116 双4位锁存器120 双脉冲同步驱动器121 单稳态触发器122 可重触发单稳态触发器123 可重触发双稳态触发器125 四总线缓冲器126 四总线缓冲器128 四2输入端或非线驱动器132 四2输入端与非门常用4000系列标准数字电路的中文名称资料型号器件名称厂牌备注CD4000 双3输入端或非门+单非门 TICD4001 四2输入端或非门 HIT/NSC/TI/GOL CD4002 双4输入端或非门 NSCCD4006 18位串入/串出移位寄存器 NSCCD4007 双互补对加反相器 NSCCD4008 4位超前进位全加器 NSCCD4009 六反相缓冲/变换器 NSCCD4010 六同相缓冲/变换器 NSCCD4011 四2输入端与非门 HIT/TICD4012 双4输入端与非门 NSCCD4013 双主-从D型触发器 FSC/NSC/TOS CD4014 8位串入/并入-串出移位寄存器 NSC CD4015 双4位串入/并出移位寄存器 TICD4016 四传输门 FSC/TICD4017 十进制计数/分配器 FSC/TI/MOTCD4018 可预制1/N计数器 NSC/MOTCD4019 四与或选择器 PHICD4020 14级串行二进制计数/分频器 FSCCD4021 08位串入/并入-串出移位寄存器 PHI/NSCCD4022 八进制计数/分配器 NSC/MOT型号器件名称厂牌备注CD4023 三3输入端与非门 NSC/MOT/TICD4024 7级二进制串行计数/分频器 NSC/MOT/TICD4025 三3输入端或非门 NSC/MOT/TICD4026 十进制计数/7段译码器 NSC/MOT/TICD4027 双J-K触发器 NSC/MOT/TICD4028 BCD码十进制译码器 NSC/MOT/TICD4029 可预置可逆计数器 NSC/MOT/TICD4030 四异或门 NSC/MOT/TI/GOLCD4031 64位串入/串出移位存储器 NSC/MOT/TICD4032 三串行加法器 NSC/TICD4033 十进制计数/7段译码器 NSC/TICD4034 8位通用总线寄存器 NSC/MOT/TICD4035 4位并入/串入-并出/串出移位寄存 NSC/MOT/TI CD4038 三串行加法器 NSC/TICD4040 12级二进制串行计数/分频器 NSC/MOT/TICD4041 四同相/反相缓冲器 NSC/MOT/TICD4042 四锁存D型触发器 NSC/MOT/TICD4043 4三态R-S锁存触发器("1"触发) NSC/MOT/TI CD4044 四三态R-S锁存触发器("0"触发) NSC/MOT/TI CD4046 锁相环 NSC/MOT/TI/PHICD4047 无稳态/单稳态多谐振荡器 NSC/MOT/TI型号器件名称厂牌备注CD4048 4输入端可扩展多功能门 NSC/HIT/TICD4049 六反相缓冲/变换器 NSC/HIT/TICD4050 六同相缓冲/变换器 NSC/MOT/TICD4051 八选一模拟开关 NSC/MOT/TICD4052 双4选1模拟开关 NSC/MOT/TICD4053 三组二路模拟开关 NSC/MOT/TICD4054 液晶显示驱动器 NSC/HIT/TICD4055 BCD-7段译码/液晶驱动器 NSC/HIT/TICD4056 液晶显示驱动器 NSC/HIT/TICD4059 “N”分频计数器 NSC/TICD4060 14级二进制串行计数/分频器 NSC/TI/MOTCD4063 四位数字比较器 NSC/HIT/TICD4066 四传输门 NSC/TI/MOTCD4067 16选1模拟开关 NSC/TICD4068 八输入端与非门/与门 NSC/HIT/TICD4069 六反相器 NSC/HIT/TICD4070 四异或门 NSC/HIT/TICD4071 四2输入端或门 NSC/TICD4072 双4输入端或门 NSC/TICD4073 三3输入端与门 NSC/TICD4075 三3输入端或门 NSC/TI型号器件名称厂牌备注CD4076 四D寄存器CD4077 四2输入端异或非门 HITCD4078 8输入端或非门/或门CD4081 四2输入端与门 NSC/HIT/TICD4082 双4输入端与门 NSC/HIT/TICD4085 双2路2输入端与或非门CD4086 四2输入端可扩展与或非门CD4089 二进制比例乘法器CD4093 四2输入端施密特触发器 NSC/MOT/STCD4094 8位移位存储总线寄存器 NSC/TI/PHICD4095 3输入端J-K触发器CD4096 3输入端J-K触发器CD4097 双路八选一模拟开关CD4098 双单稳态触发器 NSC/MOT/TICD4099 8位可寻址锁存器 NSC/MOT/STCD40100 32位左/右移位寄存器CD40101 9位奇偶较验器CD40102 8位可预置同步BCD减法计数器CD40103 8位可预置同步二进制减法计数器CD40104 4位双向移位寄存器CD40105 先入先出FI-FD寄存器型号器件名称厂牌备注CD40106 六施密特触发器反相器 NSC\TICD40107 双2输入端与非缓冲/驱动器 HAR\TICD40108 4字×4位多通道寄存器CD40109 四低-高电平位移器CD40110 十进制加/减,计数,锁存,译码驱动 STCD40147 10-4线编码器 NSC\MOTCD40160 可预置BCD加计数器 NSC\MOTCD40161 可预置4位二进制加计数器 NSC\MOTCD40162 BCD加法计数器 NSC\MOTCD40163 4位二进制同步计数器 NSC\MOTCD40174 六锁存D型触发器 NSC\TI\MOTCD40175 四D型触发器 NSC\TI\MOTCD40181 4位算术逻辑单元/函数发生器CD40182 超前位发生器CD40192 可预置BCD加/减计数器(双时钟) NSC\TI CD40193 可预置4位二进制加/减计数器 NSC\TICD40194 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40195 4位并入/串入-并出/串出移位寄存 NSC\MOT CD40208 4×4多端口寄存器型号器件名称厂牌备注CD4501 4输入端双与门及2输入端或非门CD4502 可选通三态输出六反相/缓冲器CD4503 六同相三态缓冲器CD4504 六电压转换器CD4506 双二组2输入可扩展或非门CD4508 双4位锁存D型触发器CD4510 可预置BCD码加/减计数器CD4511 BCD锁存,7段译码,驱动器CD4512 八路数据选择器CD4513 BCD锁存,7段译码,驱动器(消隐) CD4514 4位锁存,4线-16线译码器CD4515 4位锁存,4线-16线译码器CD4516 可预置4位二进制加/减计数器CD4517 双64位静态移位寄存器CD4518 双BCD同步加计数器CD4519 四位与或选择器CD4520 双4位二进制同步加计数器CD4521 24级分频器CD4522 可预置BCD同步1/N计数器CD4526 可预置4位二进制同步1/N计数器CD4527 BCD比例乘法器型号器件名称厂牌备注CD4528 双单稳态触发器CD4529 双四路/单八路模拟开关CD4530 双5输入端优势逻辑门CD4531 12位奇偶校验器CD4532 8位优先编码器CD4536 可编程定时器CD4538 精密双单稳CD4539 双四路数据选择器CD4541 可编程序振荡/计时器CD4543 BCD七段锁存译码,驱动器CD4544 BCD七段锁存译码,驱动器CD4547 BCD七段译码/大电流驱动器CD4549 函数近似寄存器CD4551 四2通道模拟开关CD4553 三位BCD计数器CD4555 双二进制四选一译码器/分离器CD4556 双二进制四选一译码器/分离器CD4558 BCD八段译码器CD4560 "N"BCD加法器CD4561 "9"求补器CD4573 四可编程运算放大器CD4574 四可编程电压比较器CD4575 双可编程运放/比较器CD4583 双施密特触发器CD4584 六施密特触发器CD4585 4位数值比较器CD4599 8位可寻址锁存器CD22100 4×4×1交叉点开关。

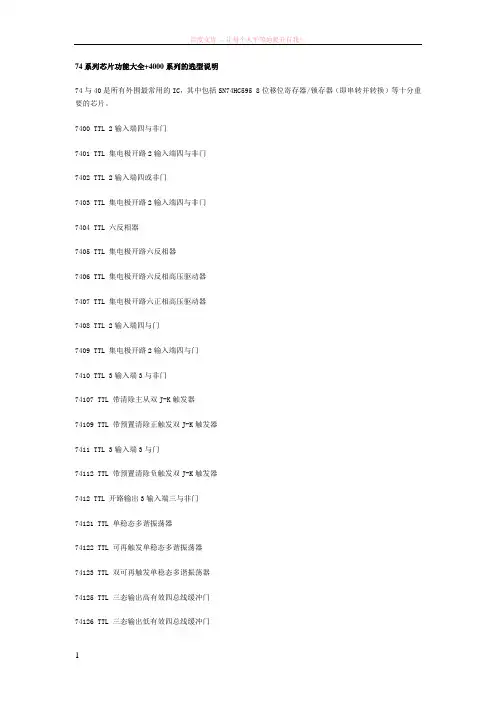

74系列芯片功能大全+4000系列的选型说明74与40是所有外围最常用的IC，其中包括SN74HC595 8位移位寄存器/锁存器（即串转并转换）等十分重要的芯片。

7400 TTL 2输入端四与非门7401 TTL 集电极开路2输入端四与非门7402 TTL 2输入端四或非门7403 TTL 集电极开路2输入端四与非门7404 TTL 六反相器7405 TTL 集电极开路六反相器7406 TTL 集电极开路六反相高压驱动器7407 TTL 集电极开路六正相高压驱动器7408 TTL 2输入端四与门7409 TTL 集电极开路2输入端四与门7410 TTL 3输入端3与非门74107 TTL 带清除主从双J-K触发器74109 TTL 带预置清除正触发双J-K触发器7411 TTL 3输入端3与门74112 TTL 带预置清除负触发双J-K触发器7412 TTL 开路输出3输入端三与非门74121 TTL 单稳态多谐振荡器74122 TTL 可再触发单稳态多谐振荡器74123 TTL 双可再触发单稳态多谐振荡器74125 TTL 三态输出高有效四总线缓冲门74126 TTL 三态输出低有效四总线缓冲门7413 TTL 4输入端双与非施密特触发器74132 TTL 2输入端四与非施密特触发器74133 TTL 13输入端与非门74136 TTL 四异或门74138 TTL 3-8线译码器/复工器74139 TTL 双2-4线译码器/复工器7414 TTL 六反相施密特触发器74145 TTL BCD—十进制译码/驱动器7415 TTL 开路输出3输入端三与门74150 TTL 16选1数据选择/多路开关74151 TTL 8选1数据选择器74153 TTL 双4选1数据选择器74154 TTL 4线—16线译码器74155 TTL 图腾柱输出译码器/分配器74156 TTL 开路输出译码器/分配器74157 TTL 同相输出四2选1数据选择器74158 TTL 反相输出四2选1数据选择器7416 TTL 开路输出六反相缓冲/驱动器74160 TTL 可预置BCD异步清除计数器74161 TTL 可予制四位二进制异步清除计数器74162 TTL 可预置BCD同步清除计数器74163 TTL 可予制四位二进制同步清除计数器74164 TTL 八位串行入/并行输出移位寄存器74165 TTL 八位并行入/串行输出移位寄存器74166 TTL 八位并入/串出移位寄存器74169 TTL 二进制四位加/减同步计数器7417 TTL 开路输出六同相缓冲/驱动器74170 TTL 开路输出4×4寄存器堆74173 TTL 三态输出四位D型寄存器74174 TTL 带公共时钟和复位六D触发器74175 TTL 带公共时钟和复位四D触发器74180 TTL 9位奇数/偶数发生器/校验器74181 TTL 算术逻辑单元/函数发生器74185 TTL 二进制—BCD代码转换器74190 TTL BCD同步加/减计数器74191 TTL 二进制同步可逆计数器74192 TTL 可预置BCD双时钟可逆计数器74193 TTL 可预置四位二进制双时钟可逆计数器74194 TTL 四位双向通用移位寄存器74195 TTL 四位并行通道移位寄存器74196 TTL 十进制/二-十进制可预置计数锁存器74197 TTL 二进制可预置锁存器/计数器7420 TTL 4输入端双与非门7421 TTL 4输入端双与门7422 TTL 开路输出4输入端双与非门74221 TTL 双/单稳态多谐振荡器74240 TTL 八反相三态缓冲器/线驱动器74241 TTL 八同相三态缓冲器/线驱动器74243 TTL 四同相三态总线收发器74244 TTL 八同相三态缓冲器/线驱动器74245 TTL 八同相三态总线收发器74247 TTL BCD—7段15V输出译码/驱动器74248 TTL BCD—7段译码/升压输出驱动器74249 TTL BCD—7段译码/开路输出驱动器74251 TTL 三态输出8选1数据选择器/复工器74253 TTL 三态输出双4选1数据选择器/复工器74256 TTL 双四位可寻址锁存器74257 TTL 三态原码四2选1数据选择器/复工器74258 TTL 三态反码四2选1数据选择器/复工器74259 TTL 八位可寻址锁存器/3-8线译码器7426 TTL 2输入端高压接口四与非门74260 TTL 5输入端双或非门74266 TTL 2输入端四异或非门7427 TTL 3输入端三或非门74273 TTL 带公共时钟复位八D驱动器74279 TTL 四图腾柱输出S-R锁存器7428 TTL 2输入端四或非门缓冲器74283 TTL 4位二进制全加器74290 TTL 二/五分频十进制计数器74293 TTL 二/八分频四位二进制计数器74295 TTL 四位双向通用移位寄存器74298 TTL 四2输入多路带存贮开关74299 TTL 三态输出八位通用移位寄存器7430 TTL 8输入端与非门7432 TTL 2输入端四或门74322 TTL 带符号扩展端八位移位寄存器74323 TTL 三态输出八位双向移位/存贮寄存器7433 TTL 开路输出2输入端四或非缓冲器74347 TTL BCD—7段译码器/驱动器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74352 TTL 双4选1数据选择器/复工器74353 TTL 三态输出双4选1数据选择器/复工器74365 TTL 门使能输入三态输出六同相线驱动器74366 TTL 门使能输入三态输出六反相线驱动器74367 TTL 4/2线使能输入三态六同相线驱动器74368 TTL 4/2线使能输入三态六反相线驱动器7437 TTL 开路输出2输入端四与非缓冲器74373 TTL 三态同相八D锁存器74374 TTL 三态反相八D锁存器74375 TTL 4位双稳态锁存器74377 TTL 单边输出公共使能八D锁存器74378 TTL 单边输出公共使能六D锁存器74379 TTL 双边输出公共使能四D锁存器7438 TTL 开路输出2输入端四与非缓冲器74380 TTL 多功能八进制寄存器7439 TTL 开路输出2输入端四与非缓冲器74390 TTL 双十进制计数器74393 TTL 双四位二进制计数器7440 TTL 4输入端双与非缓冲器7442 TTL BCD—十进制代码转换器74447 TTL BCD—7段译码器/驱动器7445 TTL BCD—十进制代码转换/驱动器74450 TTL 16:1多路转接复用器多工器74451 TTL 双8:1多路转接复用器多工器74453 TTL 四4:1多路转接复用器多工器7446 TTL BCD—7段低有效译码/驱动器74460 TTL 十位比较器74461 TTL 八进制计数器74465 TTL 三态同相2与使能端八总线缓冲器74466 TTL 三态反相2与使能八总线缓冲器74467 TTL 三态同相2使能端八总线缓冲器74468 TTL 三态反相2使能端八总线缓冲器74469 TTL 八位双向计数器7447 TTL BCD—7段高有效译码/驱动器7448 TTL BCD—7段译码器/内部上拉输出驱动74490 TTL 双十进制计数器74491 TTL 十位计数器74498 TTL 八进制移位寄存器7450 TTL 2-3/2-2输入端双与或非门74502 TTL 八位逐次逼近寄存器74503 TTL 八位逐次逼近寄存器7451 TTL 2-3/2-2输入端双与或非门74533 TTL 三态反相八D锁存器74534 TTL 三态反相八D锁存器7454 TTL 四路输入与或非门74540 TTL 八位三态反相输出总线缓冲器7455 TTL 4输入端二路输入与或非门74563 TTL 八位三态反相输出触发器74564 TTL 八位三态反相输出D触发器74573 TTL 八位三态输出触发器74574 TTL 八位三态输出D触发器74645 TTL 三态输出八同相总线传送接收器74670 TTL 三态输出4×4寄存器堆7473 TTL 带清除负触发双J-K触发器7474 TTL 带置位复位正触发双D触发器7476 TTL 带预置清除双J-K触发器7483 TTL 四位二进制快速进位全加器7485 TTL 四位数字比较器7486 TTL 2输入端四异或门7490 TTL 可二/五分频十进制计数器7493 TTL 可二/八分频二进制计数器7495 TTL 四位并行输入\输出移位寄存器7497 TTL 6位同步二进制乘法器SN74LSOO 四2输入与非门SN74LSO2 四2输入与非门SN74LS04 六反相器SN74LS06 六反相缓冲器/驱动器SN74LS08 四2输入与非门SN74LS10 三3输入与非门SN74LS12 三3输入与非门SN74LS14 六反相器.斯密特触发SN74LS16 六反相缓冲器/触发器SN74LS20 双4输入与门SN74LS22 双4输入与门SN74LS26 四2输入与非门SN74LS28 四输入端或非缓冲器SN74LS32 四2输入或门SN74LS37 四输入端与非缓冲器SN74LS40 四输入端与非缓冲器SN74LS47 BCD－七段译码驱动器SN74LS49 BCD－七段译码驱动器SN74LS54 四输入与或非门SN74LS63 六电流读出接口门SN74LS74 双D触发器SN74LS76 双J－K触发器SN74LS83 双J－K触发器SN74LS86 四2输入异或门SN74LS90 4位十进制波动计数器SN74LS92 12分频计数器SN74LS96 5位移位寄存器SN74LS109 正沿触发双J－K触发器SN74LS113 双J－K负沿触发器SN74LS121 单稳态多谐振荡器SN74LS123 双稳态多谐振荡器SN74LS125 三态缓冲器SN74LS131 3－8线译码器SN74LS133 13输入与非门SN74LS137 地址锁存3－8线译码器SN74LS139 双2－4线译码－转换器SN74LS147 10－4线优先编码器SN74LS153 双4选1数据选择器SN74LS155 双2－4线多路分配器SN74LS157 四2选1数据选择器SN74LS160 同步BDC十进制计数器SN74LS162 同步BDC十进制计数器SN74LS164 8位串入并出移位寄存SN74LS166 8位移位寄存器SN74LS169 4位可逆同步计数器SN74LS172 16位多通道寄存器堆SN74LS174 6D型触发器SN74LS176 可预置十进制计数器SN74LS182 超前进位发生器SN74LS189 64位随机存储器SN74LS191 二进制同步可逆计数器SN74LS193 二进制可逆计数器SN74LS195 并行存取移位寄存器SN74LS197 可预置二进制计数器SN74LS238 3－8线译码/多路转换器SN74LS241 八缓冲/驱动/接收器SN74LS243 四总线收发器SN74LS245 八总线收发器SN74LS248 BCD－七段译码驱动器SN74LS251 三态8－1数据选择器SN74LS256 双四位选址锁存器SN74LS258 四2选1数据选择器SN74LS260 双5输入或非门SN74LS266 四2输入异或非门SN74LS275 七位树型乘法器SN74LS279 四R－S触发器SN74LS283 4位二进制全加器SN74LS293 4位二进制计数器SN74LS365 六缓冲器带公用启动器SN74LS367 六总线三态输出缓冲器SN74LS373 8D锁存器SN74LS375 4位双稳锁存器SN74LS386 四2输入异或门SN74LS393 双4位二进制计数器SN74LS574 8位D型触发器SN74LS684 8位数字比较器SN74LSO1 四2输入与非门SN74LS03 四2输入与非门SN74LS05 六反相器SN74LS07 六缓冲器/驱动器SN74LS09 四2输入与非门SN74LS11 三3输入与非门SN74LS13 三3输入与非门SN74LS15 三3输入与非门SN74LS17 六反相缓冲器/驱动器SN74LS21 双4输入与门SN74LS25 双4输入与门SN74LS27 三3输入与非门SN74LS30 八输入端与非门SN74LS33 四2输入或门SN74LS38 双2输入与非缓冲器SN74LS42 BCD－十进制译码器SN74LS48 BCD－七段译码驱动器SN74LS51 三3输入双与或非门SN74LS55 四4输入与或非门SN74LS73 双J－K触发器SN74LS75 4位双稳锁存器SN74LS78 双J－K触发器SN74LS85 4位幅度比较器SN74LS88 4位全加器SN74LS91 8位移位寄存器SN74LS93 二进制计数器SN74LS95 4位并入并出寄存器SN74LS107 双J－K触发器SN74LS112 双J－K负沿触发器SN74LS114 双J－K负沿触发器SN74LS122 单稳态多谐振荡器SN74LS124 双压控振荡器SN74LS126 四3态总线缓冲器SN74LS132 二输入与非触发器SN74LS136 四异或门SN74LS138 3－8线译码/转换器SN74LS145 BCD十进制译码/驱动器SN74LS148 8－3线优先编码器SN74LS151 8选1数据选择器SN74LS154 4－16线多路分配器SN74LS156 双2－4线多路分配器SN74LS158 四2选1数据选择器SN74LS161 4位二进制计数器SN74LS163 4位二进制计数器SN74LS165 8位移位寄存器SN74LS168 4位可逆同步计数器SN74LS170 4x4位寄存器堆SN74LS173 4D型寄存器SN74LS175 4D烯触发器SN74LS181 运算器/函数发生器SN74LS183 双进位保存全价器SN74LS190 同步BCD十进制计数器SN74LS192 BCD－同步可逆计数器SN74LS194 双向通用移位寄存器SN74LS196 可预置十进制计数器SN74LS221 双单稳态多谐振荡器SN74LS240 八缓冲/驱动/接收器SN74LS242 四总线收发器SN74LS244 八缓冲/驱动/接收器SN74LS247 BCD－七段译码驱动器SN74LS249 BCD－七段译码驱动器SN74LS253 双三态4－1数据选择器SN74LS257 四3态2－1数据选择器SN74LS259 8位可寻址锁存器SN74LS261 2x4位二进制乘发器SN74LS273 八进制D型触发器SN74LS276 四J－K触发器SN74LS280 9位奇偶数发生校检器SN74LS290 十进制计数器SN74LS295 4位双向通用移位寄存器SN74LS366 六缓冲器带公用启动器SN74LS368 六总线三态输出反相器SN74LS374 8D触发器SN74LS377 8位单输出D型触发器SN74LS390 双十进制计数器SN74LS573 8位三态输出D型锁存器SN74LS670 8位数字比较器SN74HC00 四2输入与非门SN74HC02 四2输入或非门SN74HC03 四2输入或非门SN74HC04 六反相器SN74HC05 六反相器SN74HC08 四2输入与门SN74HC10 三3输入与非门SN74HC11 三3输入与门SN74HC14 六反相器/斯密特触发器SN74HC20 双四输入与门SN74HC21 双四输入与非门SN74HC27 三3输入与非门SN74HC30 八输入端与非门SN74HC32 四2输入或门SN74HC42 BCD十进制译码器SN74HC73 双J－K触发器SN74HC74 双D型触发器SN74HC76 双J－K触发器SN74HC86 四2输入异或门SN74HC107 双J－K触发器SN74HC113 双J－K负沿触发器SN74HC123 双稳态多谐振荡器SN74HC125 三态缓冲器SN74HC126 四三态总线缓冲器SN74HC132 二输入与非缓冲器SN74HC137 二输入与非缓冲器SN74HC138 3－8线译码/解调器SN74HC139 双2－4线译码/解调器SN74HC148 8选1数据选择器SN74HC151 双4选1数据选择器SN74HC154 4－16线多路分配器SN74HC157 四2选1数据选择器SN74HC161 4位二进制计数器SN74HC163 4位二进制计数器SN74HC164 8位串入并出移位寄存器SN74HC165 8位移位寄存器SN74HC173 4D型触发器SN74HC174 6D触发器SN74HC175 4D型触发器SN74HC191 二进制同步可逆计数器SN74HC221 双单稳态多谐振荡器SN74HC238 3－8线译码器SN74HC240 八缓冲器SN74HC244 八总线3态输出缓冲器SN74HC245 八总线收发器SN74HC251 三态8－1数据选择器SN74HC259 8位可寻址锁存器SN74HC266 四2输入异或非门SN74HC273 8D型触发器SN74HC367 六缓冲器/总线驱动器SN74HC368 六缓冲器/总线驱动器SN74HC373 8D锁存器SN74HC374 8D触发器SN74HC393 双4位二进制计数器SN74HC541 8位三态输出缓冲器SN74HC573 8位三态输出D型锁存器SN74HC574 8D型触发器SN74HC595 8位移位寄存器/锁存器SN74HC4028 7级二进制串行加数器SN74HC4046 锁相环SN74HC4050 六同相缓冲器SN74HC4051 8选1模拟开关SN74HC4053 三2选1模拟开关SN74HC4060 14位计数/分频/振荡器SN74HC4066 四双相模拟开关SN74HC4078 3输入端三或门SN74HC4511 7段锁存/译码驱动器SN74HC4520 双二进制加法计数器74F00 高速四2输入与非门74F02 高速四2输入或非门74F04 高速六反相器74F08 高速四2输入与门74F10 高速三3输入与门74F14 高速六反相斯密特触发74F32 高速四2输入或门74F38 高速四2输入或门74F74 高速双D型触发器74F86 高速四2输入异或门74F139 高速双2－4线译码/驱动器74F151 高速双2－4线译码/驱动器74F153 高速双4选1数据选择器74F157 高速双4选1数据选择器74F161 高速6D型触发器74F174 高速6D型触发器74F175 高速4D型触发器74F244 高速八总线3态缓冲器74F245 高速八总线收发器74F373 高速8D锁存器SN74HCT04 六反相器74系列芯片资料反相器驱动器 LS04 LS05 LS06 LS07 LS125 LS240 LS244 LS245 与门与非门 LS00 LS08 LS10 LS11 LS20 LS21 LS27 LS30 LS38或门或非门与或非门 LS02 LS32 LS51 LS64 LS65异或门比较器 LS86译码器 LS138 LS139寄存器 LS74 LS175 LS373反相器:Vcc 6A 6Y 5A 5Y 4A 4Y 六非门 74LS04┌┴─┴─┴─┴─┴─┴─┴┐六非门(OC门) 74LS05_ │14 13 12 11 10 9 8│六非门(OC高压输出) 74LS06Y = A ）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GND驱动器:Vcc 6A 6Y 5A 5Y 4A 4Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = A ）│六驱动器(OC高压输出) 74L S07│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1Y 2A 2Y 3A 3Y GNDVcc -4C 4A 4Y -3C 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐_ │14 13 12 11 10 9 8│Y =A+C ）│四总线三态门 74LS125│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘-1C 1A 1Y -2C 2A 2Y GNDVcc -G B1 B2 B3 B4 B8 B6 B7 B8┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位总线驱动器 74LS245│20 19 18 17 16 15 14 13 12 11│）│ DIR= 1 A=>B│ 1 2 3 4 5 6 7 8 9 10│ DIR=0 B=>A└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘DIR A1 A2 A3 A4 A5 A6 A7 A8 GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑与门,与非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与门 74LS08│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐__ │14 13 12 11 10 9 8│Y = AB ）│ 2输入四正与非门 74LS0 0│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 1C 1Y 3C 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐___ │14 13 12 11 10 9 8│Y = ABC ）│ 3输入三正与非门 74LS10│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 2A 2B 2C 2Y GNDVcc H G Y┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ 8输入与非门 74LS30│ 1 2 3 4 5 6 7│ ________└┬─┬─┬─┬─┬─┬─┬┘ Y = ABCDEFGHA B C D E F GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器正逻辑或门,或非门:Vcc 4B 4A 4Y 3B 3A 3Y┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或门 74LS32│14 13 12 11 10 9 8│）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2A 2B 2Y GNDVcc 4Y 4B 4A 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐ 2输入四或非门 74LS02│14 13 12 11 10 9 8│ ___）│ Y = A+B│ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Y 1A 1B 2Y 2A 2B GNDVcc 2Y 2B 2A 2D 2E 1F┌┴─┴─┴─┴─┴─┴─┴┐双与或非门 74S51│14 13 12 11 10 9 8│ _____）│ 2Y = AB+DE│ 1 2 3 4 5 6 7│ _______└┬─┬─┬─┬─┬─┬─┬┘ 1Y = ABC+DEF1Y 1A 1B 1C 1D 1E GNDVcc D C B K J Y┌┴─┴─┴─┴─┴─┴─┴┐ 4-2-3-2与或非门 74S64 74S65(OC门) │14 13 12 11 10 9 8│ ______________）│ Y = ABCD+EF+GHI+JK │ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘A E F G H I GND页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器2输入四异或门 74LS86Vcc 4B 4A 4Y 3Y 3B 3A┌┴─┴─┴─┴─┴─┴─┴┐│14 13 12 11 10 9 8│）│ _ _│ 1 2 3 4 5 6 7│ Y=AB+AB└┬─┬─┬─┬─┬─┬─┬┘1A 1B 1Y 2Y 2A 2B GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8页首非门,驱动器与门,与非门或门,或非门异或门,比较器译码器寄存器3-8译码器 74LS138Vcc -Y0 -Y1 -Y2 -Y3 -Y4 -Y5 -Y6 __ _ _ _ __ _ _ __ _ _ __ _┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=A B C Y1=A B B Y2=A B C Y3=A B C│16 15 14 13 12 11 10 9 │）│ __ _ _ ___ __ _ __│ 1 2 3 4 5 6 7 8│ Y4=A B C Y5=A B C Y6=A B C Y7 =A B C└┬─┬─┬─┬─┬─┬─┬─┬┘A B C -CS0 -CS1 CS2 -Y7 GND双2-4译码器 74LS139Vcc -2G 2A 2B -Y0 -Y1 -Y2 -Y3 __ __ __ __ __ __ __ __┌┴─┴─┴─┴─┴─┴─┴─┴┐ Y0=2A 2B Y1=2A 2B Y2=2A 2B Y3=2A 2B│16 15 14 13 12 11 10 9 │）│ __ __ __ __ __ __ __ __│ 1 2 3 4 5 6 7 8│ Y0=1A 1B Y1=1A 1B Y2=1A 1B Y3 =1A 1B└┬─┬─┬─┬─┬─┬─┬─┬┘-1G 1A 1B -Y0 -Y1 -Y2 -Y3 GND8*2输入比较器 74LS688_Vcc Y B8 A8 B7 A7 B6 A6 B5 A5┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8*2输入比较器 74LS688│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘CE A1 B1 A2 B2 A3 B3 A4 B4 GND_Y=A1⊙B1+A2⊙B2+A3⊙B3+A4⊙B4+A5⊙B5+A6⊙B6+A7⊙B7+A8⊙B8寄存器:Vcc 2CR 2D 2Ck 2St 2Q -2Q┌┴─┴─┴─┴─┴─┴─┴┐双D触发器 74LS74│14 13 12 11 10 9 8 │）││ 1 2 3 4 5 6 7│└┬─┬─┬─┬─┬─┬─┬┘1Cr 1D 1Ck 1St 1Q -1Q GNDVcc 8Q 8D 7D 7Q 6Q 6D 5D 5Q ALE┌┴─┴─┴─┴─┴─┴─┴─┴─┴─┴┐ 8位锁存器 74LS373│20 19 18 17 16 15 14 13 12 11│）││ 1 2 3 4 5 6 7 8 9 10│└┬─┬─┬─┬─┬─┬─┬─┬─┬─┬┘-OE 1Q 1D 2D 2Q 3Q 3D 4D 4Q GND型号器件名称厂牌[数据表]SN7400四2输入端与非门 TI[DATA]SN740 1四2输入端与非门(OC) SN7402四2输入端或非门 TI[DATA]SN7403四2输入端与非门(OC)TI[DATA]SN7404六反相器 TI[DATA]SN7405六反相器(O C)TI[DATA]SN7406六高压输出反相器 (OC,30V)TI[DATA]SN7407六高压输出缓冲,驱动器(OC,30V)TI[DATA]SN7408四2输入端与门 TI[DATA]SN7409四2输入端与门(OC)TI[DATA]SN7410三3输入端与非门 TI[DATA]SN7412三3输入端与非门(OC)TI[DATA]SN7413双4输入端与非门 TI[DATA]SN7414六反相器TI[DATA]SN7416六高压输出反相缓冲/驱动器 I[DATA]SN7417六高压输出缓冲/驱动器(OC,15V)TI[DATA]SN7420双4输入端与非门 TI[DATA]SN7422双4输入端与非门(OC)TI[DATA]SN7423可扩展双4输入端或非门 TI[DATA]SN7425双4输入端或非门TI[DATA]SN7426四2输入端高压输出与非缓冲器 [DATA]SN7427三3输入端或非门TI[DATA]SN7428四2输入端或非缓冲器 I[DATA]SN74308输入端与非门TI[DATA]SN7432四2输入端或门74756Dual 4-bit open-collector inverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE/2Y4 |3 18| /1Y11A2 |4 17| 2A4/2Y3 |5 74 16| /1Y21A3 |6 756 15| 2A3/2Y2 |7 14| /1Y31A4 |8 13| 2A2/2Y1 |9 12| /1Y4GND |10 11| 2A1+----------+74757Dual 4-bit open-collector noninverting buffer/line driver. One active low, one active high output enable.+---+--+---+/1OE |1 +--+ 20| VCC1A4 |2 19| 2OE2Y1 |3 18| 1Y11A3 |4 17| 2A42Y2 |5 74 16| 1Y21A2 |6 757 15| 2A32Y3 |7 14| 1Y31A1 |8 13| 2A2GND |10 11| 2A1+----------+747584-bit open-collector inverting bus transceiver.Two enable pins control output enables, one active high and one active low.+---+--+---+/GAB |1 +--+ 14| VCC|2 13| GBAA1 |3 74 12|A2 |4 758 11| B1A3 |5 10| B2A4 |6 9| B3GND |7 8| B4+----------+74760Dual 4-bit open-collector noninverting buffer/line driver.+---+--+---+/1OE |1 +--+ 20| VCC1A1 |2 19| /2OE2Y4 |3 18| 1Y11A2 |4 17| 2A41A3 |6 760 15| 2A32Y2 |7 14| 1Y31A4 |8 13| 2A22Y1 |9 12| 1Y4GND |10 11| 2A1+----------+* - 本贴最后修改时间：2002-12-9 18:46:59 修改者：autwl* - 修改原因：.autwl 发表于 2002-12-9 18:34 技术交流←返回版面补充1 ZT74804Hex 2-input NAND gates/line drivers.+---+--+---+ +---+---*---+ __ 1A |1 +--+ 20| VCC | A | B |/Y | /Y = AB1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |/2Y |6 804 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74805Hex 2-input NOR gates/line drivers.+---+--+---+ +---+---*---+ ___ 1A |1 +--+ 20| VCC | A | B |/Y | /Y = A+B1B |2 19| 6B +===+===*===+/1Y |3 18| 6A | 0 | 0 | 1 |2A |4 17| /6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |/2Y |6 805 15| 5A | 1 | 1 | 0 |3A |7 14| /5Y +---+---*---+3B |8 13| 4B/3Y |9 12| 4AGND |10 11| /4Y+----------+74808Hex 2-input AND gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = AB 1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 0 |2B |5 74 16| 5B | 1 | 0 | 0 |2Y |6 808 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+7482110-bit 3-state D flip-flop/bus driver.+---+--+---+ +---+---+---*---+/OE |1 +--+ 24| VCC |/OE|CLK| D | Q |D1 |2 23| Q1 +===+===+===*===+D2 |3 22| Q2 | 1 | X | X | Z |D3 |4 21| Q3 | 0 | / | 0 | 0 |D4 |5 20| Q4 | 0 | / | 1 | 1 |D5 |6 74 19| Q5 | 0 |!/ | X | - |D6 |7 821 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9D10 |11 14| Q10GND |12 13| CLK+----------+7482210-bit 3-state inverting D flip-flop/bus driver.+---+--+---+ +---+---+---*---+ /OE |1 +--+ 24| VCC |/OE|CLK| D |/Q |D1 |2 23| /Q1 +===+===+===*===+ D2 |3 22| /Q2 | 1 | X | X | Z | D3 |4 21| /Q3 | 0 | / | 0 | 1 | D4 |5 20| /Q4 | 0 | / | 1 | 0 | D5 |6 74 19| /Q5 | 0 |!/ | X | - |D6 |7 822 18| /Q6 +---+---+---*---+D7 |8 17| /Q7D8 |9 16| /Q8D9 |10 15| /Q9D10 |11 14| /Q10GND |12 13| CLK+----------+748239-bit 3-state D flip-flop/bus driver with clock enable and reset.+---+--+---+/OE |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 823 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /CLKENGND |12 13| CLK+----------+748258-bit 3-state D flip-flop/bus driver with three output enables, clock enable and reset.+---+--+---+/OE1 |1 +--+ 24| VCC/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 825 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /CLKENGND |12 13| CLK+----------+7482710-bit 3-state noninverting buffer/line driver.+---+--+---+/OE1 |1 +--+ 24| VCCA1 |2 23| Y1A2 |3 22| Y2A3 |4 21| Y3A4 |5 20| Y4A5 |6 742 19| Y5A6 |7 827 18| Y6A7 |8 17| Y7A8 |9 16| Y8A9 |10 15| Y9A10 |11 14| Y10GND |12 13| /OE2+----------+74832Hex 2-input OR gates/line drivers.+---+--+---+ +---+---*---+1A |1 +--+ 20| VCC | A | B | Y | Y = A+B1B |2 19| 6B +===+===*===+1Y |3 18| 6A | 0 | 0 | 0 |2A |4 17| 6Y | 0 | 1 | 1 |2B |5 74 16| 5B | 1 | 0 | 1 |2Y |6 832 15| 5A | 1 | 1 | 1 |3A |7 14| 5Y +---+---*---+3B |8 13| 4B3Y |9 12| 4AGND |10 11| 4Y+----------+748338-bit 3-state noninverting bus transceiver with parity generator/checker and parity register.+---+--+---+/OEA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 833 18| B6A7 |8 17| B7A8 |9 16| B8/ERROR |10 15| PAR/CLR |11 14| /OEBGND |12 13| CLK+----------+7484110-bit 3-state transparent latch/bus driver.+---+--+---+ +---+---+---*---+ /OE |1 +--+ 24| VCC |/OE| LE| D | Q |D1 |2 23| Q1 +===+===+===*===+ D2 |3 22| Q2 | 1 | X | X | Z | D3 |4 21| Q3 | 0 | 0 | X | - | D4 |5 20| Q4 | 0 | 1 | 0 | 0 | D5 |6 74 19| Q5 | 0 | 1 | 1 | 1 |D6 |7 841 18| Q6 +---+---+---*---+D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9GND |12 13| LE+----------+748439-bit 3-state transparent latch/bus driver with set and reset.+---+--+---+ +----+----+---+---+---*---+/OE |1 +--+ 24| VCC |/RST|/SET|/OE| LE| D | Q |D1 |2 23| Q1 +====+====+===+===+===*===+D2 |3 22| Q2 | 0 | 1 | 0 | X | X | 0 |D3 |4 21| Q3 | 1 | 0 | 0 | X | X | 0 |D4 |5 20| Q4 | X | X | 1 | X | X | Z |D5 |6 74 19| Q5 | 1 | 1 | 0 | 0 | X | - |D6 |7 843 18| Q6 | 1 | 1 | 0 | 1 | 0 | 0 |D7 |8 17| Q7 | 1 | 1 | 0 | 1 | 1 | 1 |D8 |9 16| Q8 +----+----+---+---+---*---+D9 |10 15| Q9/RST |11 14| /SETGND |12 13| LE+----------+748458-bit 3-state transparent latch/bus driver with three output enables, set and reset.+---+--+---+/OE2 |2 23| /OE3D1 |3 22| Q1D2 |4 21| Q2D3 |5 20| Q3D4 |6 74 19| Q4D5 |7 845 18| Q5D6 |8 17| Q6D7 |9 16| Q7D8 |10 15| Q8/RST |11 14| /SETGND |12 13| LE+----------+7485712-to-6 line inverting/noninverting data selector/multiplexer with masking and zero detect.+---+--+---+S0 |1 +--+ 24| VCC1A0 |2 23| S11A1 |3 22| 6A01Y |4 21| 6A12A0 |5 20| 6Y2A1 |6 74 19| 5A02Y |7 857 18| 5A13A0 |8 17| 5Y3A1 |9 16| 4A03Y |10 15| 4A1ZD |11 14| 4YGND |12 13| COMP+----------+7486110-bit 3-state noninverting bus transceiver.+---+--+---+/GBA |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 861 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9A10 |11 14| B10GND |12 13| /GAB+----------+748639-bit 3-state noninverting bus transceiver.+---+--+---+/GBA1 |1 +--+ 24| VCCA1 |2 23| B1A2 |3 22| B2A3 |4 21| B3A4 |5 20| B4A5 |6 74 19| B5A6 |7 863 18| B6A7 |8 17| B7A8 |9 16| B8A9 |10 15| B9/GBA2 |11 14| /GAB2GND |12 13| /GAB1+----------+748678-bit synchronous binary up/down counter with load, asynchronous reset and ripple carry outp ut.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 867 18| Q4P5 |8 17| Q5P6 |9 16| Q6P7 |10 15| Q7/ENT |11 14| CLKGND |12 13| /RCO+----------+748698-bit synchronous binary up/down counter with load, reset and ripple carry output.+---+--+---+S0 |1 +--+ 24| VCCS1 |2 23| /ENPP0 |3 22| Q0P1 |4 21| Q1P2 |5 20| Q2P3 |6 74 19| Q3P4 |7 869 18| Q4P5 |8 17| Q5P6 |9 16| Q6P7 |10 15| Q7GND |12 13| /RCO+----------+74873Dual 4-bit 3-state transparent latch with reset.+---+--+---+/1RST |1 +--+ 24| VCC/1OE |2 23| 1LE1D1 |3 22| 1Q11D2 |4 21| 1Q21D3 |5 20| 1Q31D4 |6 74 19| 1Q42D1 |7 873 18| 2Q12D2 |8 17| 2Q22D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2LEGND |12 13| /2RST+----------+74874Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+/1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z | 1D2 |4 21| 1Q2 | X | 0 | X | X | 0 | 1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 | 1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 874 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+ 2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+74878Dual 4-bit 3-state D flip-flops with reset.+---+--+---+ +----+---+---+---*---+ /1RST |1 +--+ 24| VCC |/RST|/OE|CLK| D | Q |/1OE |2 23| 1CLK +====+===+===+===*===+1D1 |3 22| 1Q1 | 0 | 1 | X | X | Z | 1D2 |4 21| 1Q2 | X | 0 | X | X | 0 | 1D3 |5 20| 1Q3 | 1 | 0 | / | 0 | 0 | 1D4 |6 74 19| 1Q4 | 1 | 0 | / | 1 | 1 |2D1 |7 878 18| 2Q1 | 1 | 0 |!/ | X | - |2D2 |8 17| 2Q2 +----+---+---+---*---+ 2D3 |9 16| 2Q32D4 |10 15| 2Q4/2OE |11 14| 2CLKGND |12 13| /2RST+----------+748814-bit 16- arithmetic logic unit (ALU)+---+--+---+/B0 |1 +--+ 24| VCC/A0 |2 23| /A1S3 |3 22| /B1S2 |4 21| /A2S1 |5 20| /B2S0 |6 74 19| /A3CIN |7 881 18| /B3M |8 17| /G/F0 |9 16| COUT/F1 |10 15| /P/F2 |11 14| A=BGND |12 13| /F3+----------+748858-bit noninverting magnitude comparator with cascade inputs and latchable A inputs.+---+--+---+L+/A |1 +--+ 24| VCCIA<B |2 23| ALEIA>B |3 22| A7B7 |4 21| A6B6 |5 20| A5B5 |6 74 19| A4B4 |7 885 18| A3B3 |8 17| A2B2 |9 16| A1B1 |10 15| A0B0 |11 14| OA<BGND |12 13| OA>B+----------+748998-bit 3-state noninverting latchable bus transceiver with parity generator/checker and indep endent latch-enable inputs.+---+--+---+O//E |1 +--+ 28| VCC/ERRA |2 27| /OEABLEAB |3 26| B1A2 |5 24| B3A3 |6 23| B4A4 |7 74 22| B5A5 |8 899 21| B6A6 |9 20| B7A7 |10 19| B8A8 |11 18| BPARAPAR |12 17| LEBA/OEBA |13 16| /SELGND |14 15| /ERRB+----------+749568-bit 3-state noninverting latched transceiver.+---+--+---+LEAB |1 +--+ 24| VCCSAB |2 23| LEBADIR |3 22| SBAA1 |4 21| /OEA2 |5 20| B1A3 |6 74 19| B2A4 |7 956 18| B3A5 |8 17| B4A6 |9 16| B5A8 |11 14| B7GND |12 13| B8+----------+749908-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 20| VCCD1 |2 19| Q1D2 |3 18| Q2D3 |4 17| Q3D4 |5 74 16| Q4D5 |6 990 15| Q5D6 |7 14| Q6D7 |8 13| Q7D8 |9 12| Q8GND |10 11| LE+----------+749929-bit 3-state transparent latch with readback and reset.+---+--+---+/OERB |1 +--+ 24| VCCD2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 992 18| Q6D7 |8 17| Q7D8 |9 16| Q8D9 |10 15| Q9/RST |11 14| /OEGND |12 13| LE+----------+7499410-bit transparent latch with readback.+---+--+---+/OERB |1 +--+ 24| VCCD1 |2 23| Q1D2 |3 22| Q2D3 |4 21| Q3D4 |5 20| Q4D5 |6 74 19| Q5D6 |7 994 18| Q6D7 |8 17| Q7D9 |10 15| Q9D10 |11 14| Q10GND |12 13| LE+----------+741000Quad 2-input NAND gates with buffered output.+---+--+---+ +---+---*---+ __1A |1 +--+ 14| VCC | A | B |/Y | /Y = AB1B |2 13| 4B +===+===*===+/1Y |3 7410 12| 4A | 0 | 0 | 1 |2A |4 00 11| /4Y | 0 | 1 | 1 |2B |5 10| 3B | 1 | 0 | 1 |/2Y |6 9| 3A | 1 | 1 | 0 |GND |7 8| /3Y +---+---*---++----------+741004Hex inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 04 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741005Hex open-collector inverters with buffered output.+---+--+---+ +---*---+ _ 1A |1 +--+ 14| VCC | A |/Y | /Y = A/1Y |2 13| 6A +===*===+2A |3 7410 12| /6Y | 0 | Z |/2Y |4 05 11| 5A | 1 | 0 |3A |5 10| /5Y +---*---+/3Y |6 9| 4AGND |7 8| /4Y+----------+741032Quad 2-input OR gates with buffered output.+---+--+---+ +---+---*---+1A |1 +--+ 14| VCC | A | B | Y | Y = A+B1B |2 13| 4B +===+===*===+1Y |3 7410 12| 4A | 0 | 0 | 0 |2A |4 32 11| 4Y | 0 | 1 | 1 |。
