分析IP协议数据包格式

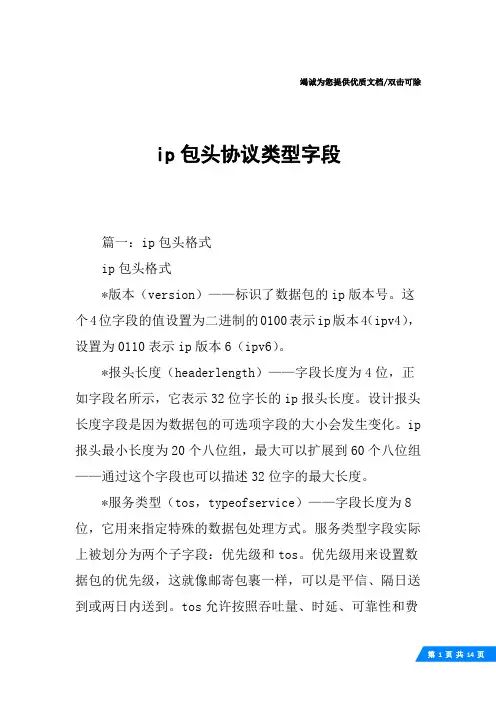

竭诚为您提供优质文档/双击可除ip包头协议类型字段篇一：ip包头格式ip包头格式*版本（version）——标识了数据包的ip版本号。

这个4位字段的值设置为二进制的0100表示ip版本4（ipv4），设置为0110表示ip版本6（ipv6）。

*报头长度（headerlength）——字段长度为4位，正如字段名所示，它表示32位字长的ip报头长度。

设计报头长度字段是因为数据包的可选项字段的大小会发生变化。

ip 报头最小长度为20个八位组，最大可以扩展到60个八位组——通过这个字段也可以描述32位字的最大长度。

*服务类型（tos，typeofservice）——字段长度为8位，它用来指定特殊的数据包处理方式。

服务类型字段实际上被划分为两个子字段：优先级和tos。

优先级用来设置数据包的优先级，这就像邮寄包裹一样，可以是平信、隔日送到或两日内送到。

tos允许按照吞吐量、时延、可靠性和费用方式选择传输服务。

虽然tos字段通常不用（所有位均被设置为0），但是开放式最短路径优先（ospF）协议的早期规范中还是称为tos路由选择。

优先权位偶尔在服务质量（qos）应用中使用。

更详细的信息可以参见RFc1340和RFc1349。

*总长度（totallength）——数据包总长度字段的长度为16位，以八位组为单位计，其中包括ip报头。

接收者用ip数据包总长度减去ip报头长度，就可以确定数据包数据有效负载的大小。

16位长的二进制数用十进制表示最大可以为65535，所以ip数据包的最大长度是65535。

*标识符（identifier）——字段长度为16位，通常与标记字段和分片偏移字段一起用于数据包的分段。

如果数据包原始长度超过数据包所要经过的数据链路的最大传输单元（mtu），那么必须将数据包分段为更小的数据包。

例如，一个大小为5000字节的数据包在穿过网络时，如果遇到一条mtu为1500字节的数据链路，即数据帧最多容纳大小为1500字节的数据包。

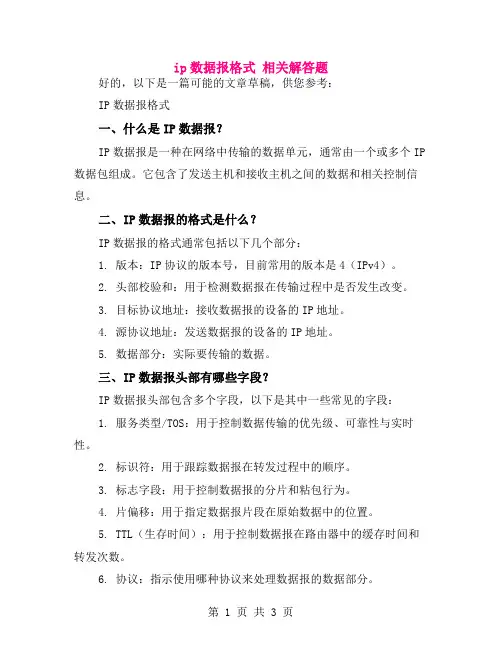

ip数据报格式相关解答题好的，以下是一篇可能的文章草稿，供您参考：IP数据报格式一、什么是IP数据报？IP数据报是一种在网络中传输的数据单元，通常由一个或多个IP 数据包组成。

它包含了发送主机和接收主机之间的数据和相关控制信息。

二、IP数据报的格式是什么？IP数据报的格式通常包括以下几个部分：1. 版本：IP协议的版本号，目前常用的版本是4（IPv4）。

2. 头部校验和：用于检测数据报在传输过程中是否发生改变。

3. 目标协议地址：接收数据报的设备的IP地址。

4. 源协议地址：发送数据报的设备的IP地址。

5. 数据部分：实际要传输的数据。

三、IP数据报头部有哪些字段？IP数据报头部包含多个字段，以下是其中一些常见的字段：1. 服务类型/TOS：用于控制数据传输的优先级、可靠性与实时性。

2. 标识符：用于跟踪数据报在转发过程中的顺序。

3. 标志字段：用于控制数据报的分片和粘包行为。

4. 片偏移：用于指定数据报片段在原始数据中的位置。

5. TTL（生存时间）：用于控制数据报在路由器中的缓存时间和转发次数。

6. 协议：指示使用哪种协议来处理数据报的数据部分。

7. 校验和：用于检测IP数据报在传输过程中是否发生改变。

8. 源主机地址和目标主机地址：与IP数据报头部中的源协议地址和目标协议地址相对应，用于指定发送和接收数据报的主机。

四、如何解析IP数据报？解析IP数据报需要使用特定的协议和工具。

常见的工具包括Wireshark、tcpdump等。

解析过程通常包括以下步骤：1. 读取数据报。

2. 提取头部信息，包括版本、标志、片偏移、TTL等。

3. 根据协议字段确定使用哪种协议来处理数据报的数据部分。

4. 根据头部中的目标主机地址将数据报转发到相应的网络设备或应用程序。

五、如何处理IP数据报的分片？当一个较大的数据包需要通过路由器进行转发时，如果目标主机地址不在同一个网络中，路由器可能会将数据包分成多个更小的片段，并将每个片段发送到不同的网络中。

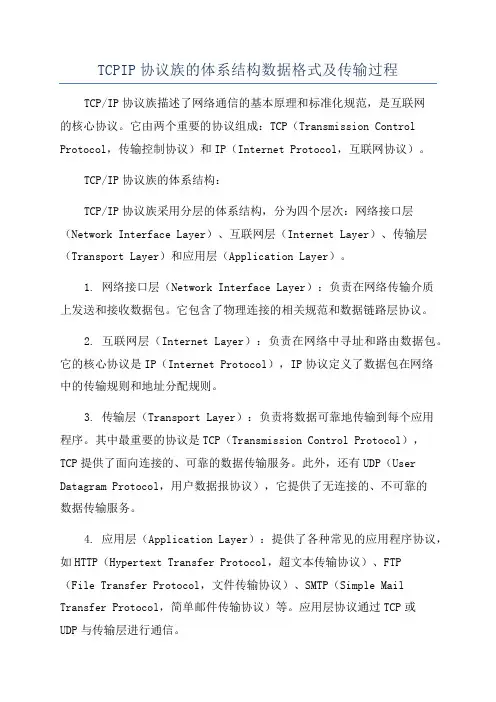

TCPIP协议族的体系结构数据格式及传输过程TCP/IP协议族描述了网络通信的基本原理和标准化规范，是互联网的核心协议。

它由两个重要的协议组成：TCP（Transmission Control Protocol，传输控制协议）和IP（Internet Protocol，互联网协议）。

TCP/IP协议族的体系结构：TCP/IP协议族采用分层的体系结构，分为四个层次：网络接口层（Network Interface Layer）、互联网层（Internet Layer）、传输层（Transport Layer）和应用层（Application Layer）。

1. 网络接口层（Network Interface Layer）：负责在网络传输介质上发送和接收数据包。

它包含了物理连接的相关规范和数据链路层协议。

2. 互联网层（Internet Layer）：负责在网络中寻址和路由数据包。

它的核心协议是IP（Internet Protocol），IP协议定义了数据包在网络中的传输规则和地址分配规则。

3. 传输层（Transport Layer）：负责将数据可靠地传输到每个应用程序。

其中最重要的协议是TCP（Transmission Control Protocol），TCP提供了面向连接的、可靠的数据传输服务。

此外，还有UDP（User Datagram Protocol，用户数据报协议），它提供了无连接的、不可靠的数据传输服务。

4. 应用层（Application Layer）：提供了各种常见的应用程序协议，如HTTP（Hypertext Transfer Protocol，超文本传输协议）、FTP（File Transfer Protocol，文件传输协议）、SMTP（Simple Mail Transfer Protocol，简单邮件传输协议）等。

应用层协议通过TCP或UDP与传输层进行通信。

TCP/IP协议族的数据格式：TCP/IP协议族中的数据包称为"分组"，即数据包被分割为多个较小的部分进行传输。

IP协议（Internet Protocol）是网络层协议，用在因特网上，TCP，UDP，ICMP，IGMP数据都是按照IP数据格式发送得。

IP协议提供的是不可靠无连接得服务。

IP数据包由一个头部和一个正文部分构成。

正文主要是传输的数据,IP头部由20字节的固定长度和一个可选任意长度部分构成，以大段点机次序传送，从左到右,IP协议数据包格式如下TCP协议（TRANSMISSION CONTROL PROTOCOL）是传输层协议，为应用层提供服务，和UDP 不同的是，TCP协议提供的可靠的面向连接的服务,跟IP头部差不多，基本的长度也是20字节。

TCP 数据包是包含在一个IP数据报文中的,TCP数据包如下这是一次FTP的连接，呵呵，是cuteftp默认的cuteftp的FTP站点，IP地址是：216.3.226.21。

我的IP地址假设为:192.168.1.1。

下面的数据就是TCP/IP连接过程中的数据传输。

我们可以分析TCP/IP协议数据格式以及TCP/IP连接的三次握手情况。

下面的这些十六进制数据只是TCP/IP 协议的数据，不是完整的网络通讯数据。

第一次，我向FTP站点发送连接请求（TCP数据的可选部分去掉了）192.168.1.1->216.3.226.21IP头部：450000305252400080062c23c0a80101d803e215TCP头部：0d280015505f a9060000000070024000c0290000第一字节，"45"，其中"4"是IP协议的版本（Version），说明是IP4。

"5"是IHL位，表示IP 头部的长度，是一个4bit字段，最大就是1111了，值为15，IP头部的最大长度就是60字节。

而这里为"5"，说明是20字节，这是标准的IP头部长度，头部报文中没有发送可选部分数据。

协议分析－IP协议解码详解一、IP协议简介IP，全称Internet Protocol，中文名叫因特网协议，它工作在OSI的网络层，它负责将数据传输到正确的目的地，同时也负责路由。

无论传输层使用何种协议，都要依赖IP来发送和接受数据。

IP提供一种无连接的传输机制，这就意味着在网络传输的每个数据报都作为独立的单元来对待。

IP并不维护服务器和客户端之间的连接细节。

IP不能保证数据传输的可靠性。

然而，这些并不意味着分组将被毫无规则的忽略，而是仅在网络出现故障时才会发生数据丢失。

下面我们来介绍一下IP数据报的格式、IP数据报格式，如图1，（图1 IP数据报的格式）●版本：用于传输数据的IP版本，大小为4位；●头部长度：用于规定报头长度；●服务类型：用于设置数据传输的优先权或者优先级，其大小为8位；●总长度：指出数据报的总长，数据报总长=报头长度+数据长度，大小为16位；●标识：用于标识所有的分段，大小为16位；●分段标志：确定一个数据报是否可以分段，同时也指出当前分段后面是否还有更多分段，大小为3位；●分段偏移量：由目标计算机用于查找分段在整个数据报中的位置，大小位13位；●生存时间：设置数据报可以经过的最多路由器数。

长度为8位；●协议：指定用于创建数据字段中的数据的上层协议，大小为8位；●校验和：检查所传输数据的完整性，大小为16位；●源地址：源IP地址，字段长度为32位；●目标地址：目标IP地址，字段长度为32位；●选项：不上一个必须的字段，字段长度具体取决于所选择的IP选项；●数据：包含网络中传输的数据，IP数据报还包括上层协议的报头信息；二、解码详解使用科来网络分析系统捕获IP数据包，其详细解码如图2，（图2 科来网络分析系统中IP数据包的详细解码）图2为科来网络分析系统中IP数据包的详细解码，下面我们来分别说明IP数据包的解码信息：版本：4，表示当前网络中为IPv4；头部长度：4，表示IP报头长度为5x4=20字节；服务类型：0，表示当前IP数据包中没有使用服务类型字段；总长度：40，表示该数据报总长为40字节；标识：表示该数据报的标识为0x41AB（16进制）；分段标志：第二位为1，表示该数据报不能被分段，分段偏移量：由于没有被分段，所以该分段便偏移量为0；生存时间：表示该数据报最多可以经过128个路由；上层协议：6代表TCP协议；校验和：该数据报校验和为0x36A8（正确），表示该数据报是完整的；源IP地址：192.168.0.208；目标IP地址：192.168.0.92；选项：表示该数据报没有选项字段；。

IP地址的网络协议和数据包分析方法IP地址是互联网中用于识别和定位设备的一种标识符。

它是由32位或128位构成的数字，用于唯一表示网络中的主机或者路由器。

IP 地址的网络协议和数据包分析方法对于网络技术的理解和应用至关重要。

一、IP地址的网络协议在互联网中，IP地址是基于网络协议进行分配和使用的。

Internet 协议(IP)是一种网络协议，用于将数据包从源主机传输到目的主机。

IP 协议的主要功能包括数据包的路由和寻址。

IP地址的网络协议定义了数十亿个设备在互联网上的通信方式，为互联网的稳定运行提供了基础。

1. IPv4和IPv6IPv4是目前广泛使用的IP协议版本，使用32位地址来表示设备。

然而，随着互联网的迅速发展和设备数量的不断增加，IPv4的地址空间已经不足以满足需求。

为了解决这个问题，IPv6被提出，使用128位地址来增加了地址空间，可以支持更多的设备连接到互联网。

2. IP地址的分类在IPv4中，IP地址可以根据网络的规模进行分类。

常见的分类方式有以下几种：- A类地址：用于大型网络，前8位用于网络部分，后24位用于主机部分。

- B类地址：用于中等规模的网络，前16位用于网络部分，后16位用于主机部分。

- C类地址：用于小型网络，前24位用于网络部分，后8位用于主机部分。

- D类地址：用于多播地址。

- E类地址：用于保留地址。

二、数据包分析方法为了识别和分析网络中的数据包，数据包分析成为了网络工程师的重要技能。

数据包分析可以帮助网络管理人员监测网络的性能、排查故障并进行网络安全分析。

以下是几种常见的数据包分析方法：1. 抓包工具抓包工具是用于捕获和显示网络数据包的应用程序。

常见的抓包工具包括Wireshark、tcpdump等。

通过抓包工具，可以详细查看数据包的各个字段，如源IP地址、目的IP地址、协议类型等，从而进行网络分析和故障排查。

2. 数据包分析原理在数据包分析过程中，需要了解数据包的结构和各个字段的含义。

1. 开发背景计算机网络是计算机技术与通信技术紧密结合的产物，网络技术队信息产业的发展产生深远的影响，而且将发挥越来越大的作用。

本章在介绍网络形成于发展历史的基础上，对网络定义、分类与拓扑构型等问题进行了系统的讨论，并对网络的应用、网络技术的研究与发展进行了探讨，以帮助人们对网络技术与应用有一个全面和准确的认识。

IP数据包作为网络层的数据必然要通过帧来传输。

一个数据包可能要通过多个不同的网络。

每一个路由器都要讲接收到的帧进行拆包和处理，然后封装成另外一个帧。

帧的格式与长度取决于网络所采用的协议。

从网络层—数据链路层来看，由于IP数据包的最大长度为65535B，那么它所使用的网络的数据链路层最大传输单元的长度为65535B，那么传输的效率一定会很高。

但是实际上大量使用的网络的最大传输单元长度都比IP数据包的最大长度短。

以太网的MTU长度为1500B，它远小于IP数据包的最大长度。

因此，使用这些网络传输IP数据包时，要对IP数据包进行分成若干较小的片濑传输，这些片的长度小于或等于数据链路层MTU的长度。

2. 需求分析在传输路径中，路由器通常连接多个网络。

不同的网络的数据链路层最大传输单元的长度的可能不同的，因此路由器在接收到数据包，并准备要转发到目的主机时，它必须首先决定使用哪一个接口网络，要决定该网络的数据链路层最大传输单元是否允许该数据包通过。

根据数据包长度来确定是否需要对数据包进行分片。

如果数据包来自一个能够通过较大数据包的局域网，又要通过另一个只能通过较小的数据包的局域网，那么就必须对IP数据包进行分片。

IP数据包分片的方法如下图所示在IP数据包分片时，首先要确定片长度。

然后将原始IP数据包包括报头分成第1个片。

如果剩下的数据仍然超过长度，那么需要进行第2次分片。

第2个分片数据加上原来的报头，构成第2个片。

这样一直分割到剩下的数据小于片长度为止。

3. 可行性分析经济可行性适用本计算机安全系统可提高计算机通信流量分析和管理水平，把大量繁琐工作简单化，能够有效地节省人力物力，并能够准确地进行统计和计算，避免人工统计或计算所带来的差错，保证计算机通信管理高效而有序地进行。

以太网数据包分类及格式解析1、以太网数据链路层帧格式（MAC 帧）——即CPU 通过MII/RMII 接口发给PHY 芯片的数据2、ARP （Address Resolution Protocol ——地址解析协议）协议数据包格式硬件类型：一般为0x0001:表示MAC 帧中“目的地址”的类型为以太网MAC地址。

协议类型：表示要映射的协议地址类型。

0x0800表示映射为IP 地址。

硬件地址长度：表示“目的地址”的长度，MAC 地址为0x06。

协议地址长度：表示IP 地址长度，为0x04。

OP ：表示操作类型。

ARP 请求:0x01;ARP 应答：0x02;RARP 请求：0x03；RARP应答：0x04。

发送端以太网地址：同“源地址”。

发送端IP 地址：即“源地址”对应的IP 地址。

目的以太网地址：同“目的地址”，对ARP 请求来说，为0。

目的IP 地址：ARP 包要发往的对象IP 地址。

3、IP 数据包格式4位版本:对于IPv4,该值为4;对于IPv6,该值为6。

4位首部长度:记录首部长度，以字为单位。

对于不含选项的IP报头，该值为5。

8位服务类型:用来描述IP数据包急需的服务类型，如最小延时、最大吞吐量等。

本字段在LWIP中没用。

16位总长度:描述了整个IP数据报包括IP报头的总字节数。

16位标识:用来标识IP层发送出去的每一份IP数据报，每发送一份报文，该值加1。

3位标志和13位偏移:用于IP数据包分片时使用。

8位生存时间(TTL):描述了该IP数据包最多能被转发的次数，每经过一次转发，该值减1，当该值为0时，一个ICMP报文会被返回至源主机。

8位协议:用来描述该IP数据包是来自于上层的哪个协议。

1：ICMP；2：IGMP；6：TCP；17：UDP。

16位首部校验和:针对IP首部的校验和，并不包括数据部分。

数据部分的校验是由上层协议负责的。

32位源IP地址:发送该IP包的主机IP地址。

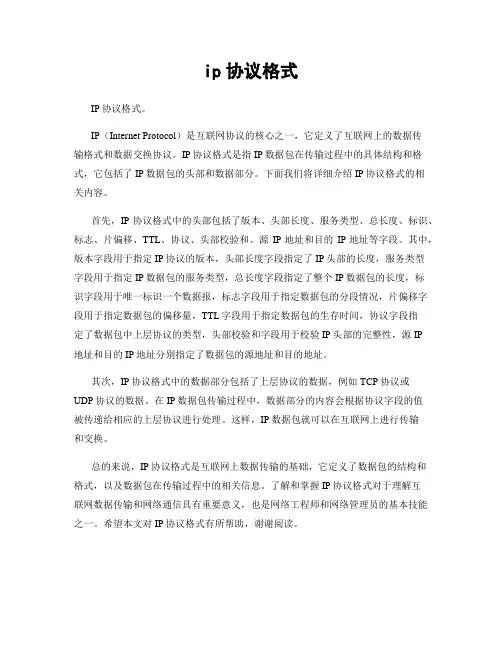

ip协议格式
IP协议格式。

IP（Internet Protocol）是互联网协议的核心之一，它定义了互联网上的数据传
输格式和数据交换协议。

IP协议格式是指IP数据包在传输过程中的具体结构和格式，它包括了IP数据包的头部和数据部分。

下面我们将详细介绍IP协议格式的相
关内容。

首先，IP协议格式中的头部包括了版本、头部长度、服务类型、总长度、标识、标志、片偏移、TTL、协议、头部校验和、源IP地址和目的IP地址等字段。

其中，版本字段用于指定IP协议的版本，头部长度字段指定了IP头部的长度，服务类型
字段用于指定IP数据包的服务类型，总长度字段指定了整个IP数据包的长度，标
识字段用于唯一标识一个数据报，标志字段用于指定数据包的分段情况，片偏移字段用于指定数据包的偏移量，TTL字段用于指定数据包的生存时间，协议字段指
定了数据包中上层协议的类型，头部校验和字段用于校验IP头部的完整性，源IP
地址和目的IP地址分别指定了数据包的源地址和目的地址。

其次，IP协议格式中的数据部分包括了上层协议的数据，例如TCP协议或
UDP协议的数据。

在IP数据包传输过程中，数据部分的内容会根据协议字段的值
被传递给相应的上层协议进行处理。

这样，IP数据包就可以在互联网上进行传输
和交换。

总的来说，IP协议格式是互联网上数据传输的基础，它定义了数据包的结构和
格式，以及数据包在传输过程中的相关信息。

了解和掌握IP协议格式对于理解互
联网数据传输和网络通信具有重要意义，也是网络工程师和网络管理员的基本技能之一。

希望本文对IP协议格式有所帮助，谢谢阅读。

WireShark——IP协议包分析（Ping分析IP协议包）互联⽹协议 IP 是 Internet Protocol 的缩写，中⽂缩写为“⽹协”。

IP 协议是位于 OSI 模型中第三层的协议，其主要⽬的就是使得⽹络间能够互联通信。

前⾯介绍了 ARP 协议，该协议⽤在第⼆层处理单⼀⽹络中的通信。

与其类似，第三层则负责跨⽹络通信的地址。

在这层上⼯作的不⽌⼀个协议，但是最普遍的就是互联⽹协议（IP）1. IP协议介绍互联⽹协议地址（Internet Protocol Address，⼜译为⽹际协议地址），缩写为 IP 地址（IP Address）。

在上⼀章介绍了 ARP 协议，通过分析包可以发现它是依靠 MAC 地址发送数据的。

但是，这样做有⼀个重⼤的缺点。

当 ARP 以⼴播⽅式发送数据包时，需要确保所有设备都要接收到该数据包。

这样，不仅传输效率低，⽽且局限在发送者所在的⼦⽹络。

也就是说，如果两台计算机不在同⼀个⼦⽹络，⼴播是传不过去的。

这种设计是合理的，否则互联⽹上每⼀台计算机都会受到所有包，将会导致⽹络受到危害。

互联⽹是⽆数⼦⽹共同组成的⼀个巨型⽹络。

图中就是⼀个简单的互联⽹环境，这⾥列出了两个⼦⽹络。

如果想要所有电脑都在同⼀个⼦⽹络内，这⼏乎是不可能的。

所以，需要找⼀种⽅法来区分那些 MAC 地址属于同⼀个⼦⽹络，那些不是。

如果是同⼀个⼦⽹络，就采⽤⼴播⽅式发送。

否则就采⽤“路由”发送。

这也是在 OSI 七层模型中“⽹络层”产⽣的原因。

它的作⽤就是引进⼀套新的地址，使得⽤户能够区分不同的计算机是否属于同⼀个⼦⽹络。

这套地址就叫做“⽹络地址”，简称“⽹址”。

但是，⼈们⼀般叫做是 IP 地址。

这样每台计算机就有了两种地址，⼀种是是 MAC 地址，另⼀种是⽹络地址（IP 地址）。

但是，这两种地址之间没有任何联系，MAC 地址是绑定在⽹卡上的，⽹络地址是管理员分配的，它们只是随机组合在⼀起。

2. IP地址IP 地址是 IP 协议提供的⼀种统⼀的地址格式。

解析IP数据包IP数据包是在互联网传输中扮演重要角色的一种数据格式。

它包含了源IP地址和目标IP地址，以及其他与网络通信相关的信息。

解析IP数据包是对这些信息进行分析和解读的过程，以便理解数据包的来源、目的和内容。

在解析IP数据包时，我们可以从以下几个方面进行详细的分析：1. 版本号：IP数据包的版本号指示了所使用的IP协议的版本。

常见的版本有IPv4和IPv6。

IPv4是目前广泛使用的版本，而IPv6是为了解决IPv4地址不足的问题而推出的新版本。

2. 头部长度：IP数据包的头部长度指示了IP头部的长度，以字节为单位。

头部长度可以通过该字段的值乘以4来计算得到实际长度。

3. 服务类型：IP数据包的服务类型字段用于指示对数据包的处理优先级和要求。

这个字段可以用于区分不同类型的流量，如语音、视频或者普通数据。

4. 总长度：IP数据包的总长度字段指示了整个IP数据包的长度，包括头部和数据部份。

这个字段的值以字节为单位。

5. 标识、标志和片偏移：IP数据包的标识字段用于惟一标识一个IP数据包。

标志字段用于指示是否还有后续的分片数据包，以及是否允许分片。

片偏移字段用于指示当前数据包在原始数据中的位置。

6. 生存时间：生存时间字段指示了IP数据包在网络中的最大生存时间。

每经过一个路由器，生存时间字段的值就会减少1。

当生存时间字段的值为0时，数据包将被丢弃。

7. 协议：协议字段指示了IP数据包中封装的上层协议类型。

常见的协议有TCP、UDP和ICMP等。

8. 校验和：校验和字段用于检测IP数据包在传输过程中是否发生了错误。

发送端会计算校验和，并将其添加到IP头部中。

接收端在接收到数据包后会重新计算校验和，并将其与接收到的校验和进行比较，以检测数据包是否有损坏。

9. 源IP地址和目标IP地址：源IP地址字段指示了数据包的发送者的IP地址，而目标IP地址字段指示了数据包的接收者的IP地址。

通过解析IP数据包，我们可以获得有关网络通信的重要信息，如数据包的源地址、目标地址、协议类型等。

IP协议分析实验报告IP（Internet Protocol）协议是互联网上数据包传输的基础协议，用于在网络中实现数据的分组、路由和传输。

本实验通过对IP协议的分析，让实验者深入了解IP协议的工作原理和功能。

实验目的：1.了解IP协议的基本原理；2.分析IP协议的数据包格式和字段；3.通过抓包分析，了解IP协议的运行过程；4.掌握通过命令行实现IP地址的配置和网络连接的建立。

实验步骤：1.实现IP地址配置和网络连接的建立；2. 使用Wireshark软件进行网络数据包抓取和分析；3.分析IP数据包的格式和字段；4.分析IP数据包的头部信息；5.分析IP数据包的路由过程；6.分析IP数据包的传输过程；7.总结实验结果。

实验结果：1.IP数据包的格式和字段：IP数据包由头部和数据两部分组成，头部包含了多个字段，其中一些重要的字段有：- Version：指定IP协议的版本号，IPv4为4，IPv6为6；- Header Length：指定IP头部的长度，单位为32位字长；- Type of Service：指定IP数据包的服务质量和优先级；- Total Length：指定IP数据包的总长度；- Identification：用于唯一标识一个IP数据包；- TTL（Time to Live）：指定IP数据包在网络中允许传输的最大跳数；- Protocol：指定封装在IP数据包中的上层协议；- Source IP Address：指定发送端的IP地址；- Destination IP Address：指定接收端的IP地址。

2.IP数据包的头部信息：头部信息包括源IP地址、目标IP地址、协议版本等，其中源IP地址和目标IP地址字段用于指定数据包的发送和接收位置，协议版本字段用于指定IP协议的版本号，以便接收方正确解析数据包。

IP数据包的头部长度字段用于指定IP头部的长度，以便接收方正确提取数据包的有效数据。

IP协议分析协议名称：IP协议分析协议1. 引言IP协议是互联网通信的核心协议之一，它负责将数据包从源主机传输到目标主机。

本协议旨在对IP协议进行详细分析，包括其工作原理、功能特点以及相关的协议标准。

2. 背景随着互联网的快速发展，IP协议在全球范围内得到广泛应用。

了解IP协议的工作原理和特点，对于网络工程师和安全专家来说至关重要。

通过分析IP协议，我们可以深入了解其内部机制，从而更好地优化网络性能和保护网络安全。

3. 目的本协议的目的是提供一份详细的IP协议分析报告，包括IP协议的结构、数据包格式、数据传输过程、路由选择算法以及相关的协议标准。

通过对IP协议的深入分析，我们可以更好地理解和应用该协议，提高网络的性能和安全性。

4. IP协议的结构IP协议采用分层结构，包括网络层和数据链路层。

网络层负责数据包的传输和路由选择，数据链路层负责数据包的封装和解封装。

5. IP数据包格式IP数据包由首部和数据部分组成。

首部包含了源IP地址、目标IP地址、协议版本、数据包长度等信息，数据部分则是传输的实际数据。

6. IP数据传输过程当源主机发送数据包时，IP协议会根据目标主机的IP地址进行路由选择，选择最佳路径将数据包传输到目标主机。

路由选择算法包括静态路由和动态路由两种方式。

7. IP协议的功能特点- IP协议是一种无连接的协议，不需要在传输前建立连接。

- IP协议是一种不可靠的协议，不保证数据包的可靠传输。

- IP协议支持多种寻址方式，包括单播、广播和多播。

- IP协议支持网络层的分片和重组，可以处理不同网络之间的数据包大小不一致的问题。

8. 相关的协议标准IP协议的相关标准由互联网工程任务组（IETF）制定和管理，其中包括IPv4和IPv6两个版本的标准。

IPv4是目前广泛应用的版本，而IPv6是未来互联网发展的趋势。

9. 结论通过对IP协议的详细分析，我们可以更好地理解和应用该协议，优化网络性能和保护网络安全。

《TCP/IP协议分析》实验报告实验序号：3 实验项目名称：分析IPv4和IPv6 数据包20网工学号姓名专业、班实验地点指导教师实验时间2022-9-14 一、实验目的及要求，步骤和结果动手项目3-1:使用Wireshark软件查看IPv4数据包首部所需时间: 20 分钟。

项目目标:学习使用Wireshark软件查看IPv4数据包的首部。

过程描述:本项目介绍如何捕获网络上的一个数据包，选择一个特定的数据包，查看该数据包的IPv4首部。

你可以捕获自己的数据进行分析，或启动Wireshark 软件，打开从本书配套网站上下载的文件IPv4Fields.pcap,直接跳到第(8)步。

(1)启动Wireshark软件(单击“开始”，指向“所有程序”，然后单击Wireshark。

也可以单击“开始”，在“运行”对话框中输入"Wireshark", 然后单击“确定”按钮)。

(2)单击Capture菜单，然后单击Interfaces 菜单项，出现Capture Interfaces 窗口。

(3)可能会显示有多个网卡，选定一个在Packets栏显示了实时数据包的网卡，然后单击Start 按钮，出现Capturing窗口。

(4)打开一个命令提示符窗口(单击“开始”按钮，在“运行”对话框中输入cmd,然后单击“确定”按钮)。

(5) ping 本地网络中的计算机IPv4地址。

(6)在命令提示符窗口中输入exit命令并按Enter键，关闭命令提示符窗口。

(7)在Wireshark软件中，单击菜单栏上的Capture,然后单击Stop (或者单击工具栏上的Stop 图标)。

(8)在数据包列表面板(上部面板)中选择一个TCP数据包(9)在数据包详细内容面板(中部面板)，展开Internet Protocol Version4, 如图所示。

(10)查看Version和Header lenght字段的值。

(11)展开Differentiated Services Field, 查看Total Length和ldentification字段的值，然后再收起它。
