计算机网络使用网络协议分析器捕捉和分析协议数据包样本

websocket wireshark解析WebSocket 是一种基于 TCP 的全双工通信协议，它在单个 TCP 连接上进行全双工通信，允许服务器主动向客户端推送数据。

Wireshark 是一款开源的网络协议分析器，可以用来捕获和分析网络数据包，包括 WebSocket 通信的数据包。

使用 Wireshark 对 WebSocket 通信进行解析，可以帮助我们深入了解 WebSocket 协议的工作原理和通信过程。

下面是一些关于如何使用 Wireshark 解析 WebSocket 通信的详细步骤和注意事项：启动 Wireshark 并开始捕获数据包：在 Wireshark 中选择正确的网络接口，并开始捕获数据包。

确保在捕获数据包之前已经建立了 WebSocket 连接。

过滤 WebSocket 数据包：在 Wireshark 的过滤器栏中输入 "websocket"，以过滤出所有的 WebSocket 数据包。

这样可以帮助我们更快速地找到和分析 WebSocket 通信的数据包。

分析 WebSocket 握手协议：WebSocket 的握手协议是基于 HTTP 协议的，因此在Wireshark 中可以看到 WebSocket 握手的数据包。

分析这些数据包可以帮助我们了解WebSocket 连接的建立过程，包括协议版本、子协议选择等信息。

分析 WebSocket 数据帧：WebSocket 通信的数据是以帧（frame）为单位进行传输的。

在 Wireshark 中可以看到每个 WebSocket 数据帧的详细信息，包括帧类型（如文本帧、二进制帧等）、数据载荷、掩码等。

通过分析这些数据帧，我们可以了解 WebSocket 通信的数据内容和格式。

需要注意的是，WebSocket 通信是加密的，因此在分析 WebSocket 数据包时可能需要使用解密工具或密钥来解密数据包。

此外，由于 WebSocket 通信是基于 TCP 协议的，因此在分析数据包时还需要考虑 TCP 协议的相关知识和技巧。

一、实验目的(1)熟悉ethereal的使用(2)验证各种协议数据包格式(3)学会捕捉并分析各种数据包。

二、使用仪器、器材WinXP、Ethereal软件三、实验内容及原理（1）安装ethereal软件（2）捕捉数据包，验证数据帧、IP数据报、TCP数据段的报文格式。

（3）捕捉并分析ARP报文。

（4）捕捉ping过程中的ICMP报文，分析结果各参数的意义。

（5）捕捉tracert过程中的ICMP报文，分析跟踪的路由器IP是哪个接口的。

（6）捕捉并分析TCP三次握手建立连接的过程。

（7）捕捉整个FTP工作工程的协议包对协议包进行分析说明，依据不同阶段的协议分析，画出FTP工作过程的示意图a.. 地址解析ARP协议执行过程b. FTP控制连接建立过程c . FTP 用户登录身份验证过程d. FTP 数据连接建立过程e. FTP数据传输过程f. FTP连接释放过程（包括数据连接和控制连接）（8）捕捉及研究WWW应用的协议报文，回答以下问题：a. .当访问某个主页时，从应用层到网络层，用到了哪些协议？b. 对于用户请求的百度主页（），客户端将接收到几个应答报文？具体是哪几个？假设从本地主机到该页面的往返时间是RTT，那么从请求该主页开始到浏览器上出现完整页面，一共经过多长时间？c. 两个存放在同一个服务器中的截然不同的Web页（例如，/index.jsp，和/cn/research/index.jsp可以在同一个持久的连接上发送吗？d. 假定一个超链接从一个万维网文档链接到另一个万维网文档，由于万维网文档上出现了差错而使超链接指向一个无效的计算机名，这时浏览器将向用户报告什么？e. 当点击一个万维网文档时，若该文档除了有文本外，还有一个本地.gif图像和两个远地.gif图像，那么需要建立几次TCP连接和有几个UDP过程？（9）捕捉ARP病毒包，分析ARP攻击机制。

（选做）（10）TCP采用了拥塞控制机制，事实上，TCP开始发送数据时，使用了慢启动。

实验一：网络协议分析实验指导书一、实验目的通过使用协议分析软件，对TCP/IP各协议的通信过程进行监控和分析，以了解TCP/IP 协议的工作过程。

二、实验内容利用协议分析软件（如：Wireshark）跟踪局域网报文（如条件允许也可跟踪多种局域网协议报文），实验内容如下：将安装协议分析软件的PC接入以太网中，跟踪PC之间的报文，并存入文件以备重新查。

设置过滤器过滤网络报文以检测特定数据流。

利用协议分析软件的统计工具显示网络报文的各种统计信息。

三、实验步骤1、在PC中安装协议分析软件（如：Wireshark）。

具体安装过程详见附录：Wireshark 用户指南。

2、启动Wireshark协议分析软件，选择抓包菜单项启动实时监视器，开始实时跟踪显示网络数据报文。

可根据系统提示修改显示方式，详见附录：Wireshark用户指南。

3、调出跟踪存储的历史报文，选择有代表性的ETHERNET、IEEE802.3、IP、ICMP、ARP、TCP、UDP等报文，对照有关协议逐个分析报文各字段的含义及内容。

ETHERNET帧格式IEEE802.3帧格式IP包头格式UDP包头格式TCP包头格式4、设置过滤器属性，如目的地址，源地址，协议类型等，过滤不需要的网络报文。

过滤器允许设置第二层，第三层或第四层的协议字段。

过滤器有两种工作方式：1）捕获前过滤：协议分析软件用过滤器匹配网络上的数据报文，仅当匹配通过时才捕获报文。

2）捕获后过滤：协议分析软件捕获所有报文，但仅显示匹配符合过滤条件的报文。

选择统计菜单项可以显示网络中各种流量的统计信息，如：关于字节数，广播中报文数，出错数等。

详见附录：Wireshark用户指南。

附录：Wireshark用户指南。

网络层数据包抓包分析引言：在计算机网络中，网络层是由网络协议和路由器实现的一种协议层，用于在不同的网络之间进行数据传输。

网络层数据包抓包分析是一种技术，通过捕获网络流量来分析和诊断网络通信问题。

本文将介绍网络层数据包抓包分析的背景、工具和实际应用，帮助读者理解并运用该技术。

一、背景在计算机网络中，网络层是实现数据传输的核心部分。

网络层负责将传输层的数据分组打包成数据包，并根据网络地址将它们发送到目标主机或网络。

网络层数据包抓包分析可以帮助我们深入了解网络中的数据传输过程，以及定位和解决网络通信故障。

二、工具1. WiresharkWireshark是一款开源的网络协议分析工具，可以捕获和解析网络数据包。

它支持多种协议，包括Ethernet、IP、TCP和UDP等。

Wireshark可以在各种操作系统上运行，并且提供了丰富的过滤和统计功能，便于对网络流量进行分析和排查问题。

2. tcpdumptcpdump是一个命令行工具，用来捕获和分析网络数据包。

它可以在多种操作系统上使用，并且支持各种网络协议。

tcpdump可以通过命令行参数进行不同层次、不同协议的过滤，并将捕获的数据包保存到文件中，方便后续分析。

3. WinPcapWinPcap是一个Windows平台上的网络抓包库，它提供了一个对网络数据包进行捕获和处理的接口。

许多网络抓包工具都基于WinPcap开发，包括Wireshark和tcpdump等。

通过使用WinPcap，可以在Windows系统上进行网络数据包的抓包分析工作。

三、实际应用1. 诊断网络问题网络层数据包抓包分析可以帮助诊断网络通信问题，如网络延迟、丢包、带宽不足等。

通过捕获网络数据包，我们可以分析数据包的发送和接收时间、路径以及传输速率等信息，从而确定问题的原因，并采取相应的措施进行修复。

2. 监控网络流量网络层数据包抓包分析还可以用于监控网络流量，了解网络中不同主机之间的通信情况。

以太帧和ARP包协议分析实验一、目的1、理解以太帧格式2、理解ARP协议格式和ARP 协议的工作原理二、实验类型验证类实验三、实验步骤一：运行wireshark开始捕获数据包，如图所示点击第二行的start开始捕获数据包。

启动界面：抓包界面的启动是按file下的按钮（或capture下的interfaces）之后会出现这个是网卡的显示，因为我有虚拟机所以会显示虚拟网卡，我们现在抓的是真实网卡上的包所以在以太网卡右边点击start 开始抓包。

（捕捉本地连接对应的网卡，可用ipconfig/all 查看）二：几分钟后就捕获到许多的数据包了，主界面如图所示：如上图所示，可看到很多捕获的数据。

第一列是捕获数据的编号；第二列是捕获数据的相对时间，从开始捕获算为0.000秒；第三列是源地址，第四列是目的地址；第五列是数据包的信息。

选中第一个数据帧，然后从整体上看看Wireshark的窗口，主要被分成三部分。

上面部分是所有数据帧的列表；中间部分是数据帧的描述信息；下面部分是帧里面的数据。

三：开始分析数据1.打开“命令提示符”窗口，使用“arp -a”命令查看本地计算机ARP高速缓存。

2.使用“arp -d”命令清除本地计算机ARP高速缓存，再使用“arp -a”命令查看。

此时，本地计算机ARP高速缓存为空。

3.在下图中Filter后面的编辑框中输入：arp（注意是小写），然后回车或者点击“Apply”按钮将计算机与数据设备相连（3928或路由器），参见静态路由配置。

3.此时，网络协议分析软件开始捕获数据，在“命令提示符”窗口中PING同一子网中的任意主机。

（计算机Aping计算机B）因为PING命令的参数为IP地址，因此使用PING命令前，需要使用ARP机制将IP地址转换为MAC地址，这个过程用户是无法感知的。

因为我们在使用PING命令前已经开始网络数据包捕获，因此，此时网络协议分析软件将捕获到ARP解析数据包。

实验八-网络性能监测分析工具Sniffer捕获高层协议数据包并分析实验目的: 使用Sniffer抓取ftp的数据报分析FTP的三次“握手”的过程。

分析FTP客户端和服务器端通信过程实验环境: Windows环境下常用的协议分析工具: sniffer 搭建Serv-U FTP Server, 在计算机上建立FTP服务器VMware虚拟机, 用虚拟机进行登录FTP。

实验内容和步骤:1. 建立网络环境。

用Serv-U FTP Server在计算机上建立一台FTP服务器, 设置IP地址为: 192.168.0.10。

在Serv-U FTP Server中已设定用户xyz, 密码123123。

（也可以自行设定其他帐号）2. 在此计算机上安装了sniffer。

3．启动该机器上的虚拟机作为一台FTP客户端, 设置IP地址为: 192.168.0.12。

4. 使用ping命令看是否连通。

记录结果。

5. 使用虚拟机登录FTP服务器。

6. 运行sniffer嗅探器, 并在虚拟机的“运行”中输入ftp://192.168.0.10, 点确定后出现如下图的登录窗口:在登录窗口中输入：用户名（xyz）, 密码（123123）使用sniffer抓包, 再在sniffer软件界面点击“stop and display”, 选择“Decode”选项, 完成FTP命令操作过程数据包的捕获。

8.在sniffer嗅探器软件上点击Objects可看到下图, 再点击“DECODE(反解码)。

记录FTP三次握手信息, 写出判断这三个数据包的依据（如syn及ack）。

记录端口信息等内容。

9．找出数据包中包含FTPUSER命令的数据包, 记录显示的用户名。

10．捕获用户发送PASS命令的数据包, 记录显示的密码。

11. 找出FTP服务器端与客户端端口20进行三次握手打开数据传输。

记录数据信息。

计算机网络技术及应用实验报告开课实验室：南徐学院网络实验室源端口目的端口序号确认号首部长度窗口大小值总的长度：0028（0000 00000010 10000）识别：81 28（1000 0001 0010 10000）片段抵消：40 00（0100 0000 0000 0000）生存时间：34（0011 0100）69 5b(0110 10010101 1011)首部来源： b4 15 f1(11011101 1011 0100 0001 01011110 0001)目的地：70 04 f8 82（0110 0000 0000 01001111 1000 1000 0010）点对点协议：00 21（0000 0000 00100001）版本类型：11（0001 0001）代码：00（0000 0000）会话：21 a6（0010 0001 1010 0110 ）载荷长度：00 2a（0000 0000 0010 1010）网络协议层首部长度：占4位，45（0100 0101） 区分服务：占8位，00（0000 0000） 总长度:: 00 9c(0000 0000 1001 1100)标识：占16位，2f 70（0010 1111 0111 0000） 片偏移：占13位，00 a0(0000 0000 1010 0000) 生存时间：33（0011 0011） 协议：11（0001 0001）报头校验和：75 （0111 0101 1100 1101 ）来源： e1 a8 76（1101 1101 1110 0001 1010 1000 0111 0110） 目的地：b7 d3 a3 48（1011 0111 1101 0011 1010 0011 0100 1000）点对点协议：00 21（0000 0000 00100001）分析版本，类型：11（0001 0001）代码：00（0000 0000）会话：20 24（0010 0000 0010 0100）荷载长度：00 9e（0000 0000 1001 1110）目的地：00 1b 38 7e 1d 39（0000 0000 0001 1011 0011 1000 0111 1110 0001 1101 0011 1001）来源：00 30 88 13 d2 （0000 0000 0011 0000 1000 1000 0001 0011 1101 0010数据部分：00 00 00 00 95 85 c0 28 01 00 37 f6 02 13 e5 67 e2 b8 6c（0000 0000 0000 0000 1001 0101 1000 0101 1100 00000010 1000 0000 0001 0000 0000 0011 0111 1111 0110 0000 0010 0001 0011 1110 0101 0110 0111 1110 0010 1011 1000 0110 1100版本，报头长度：45（0100 0101）区分服务：00（0000 0000）总长度：00 43（0000 0000 0100 0011）标识：89 00（1000 1001 0000 0000） 片偏移：00 00（0000 0000） 生存时间：40（0100 0000）协议：11（0001 0001）报头校验和：32 （0011 0010 1011 1111）、来源：b7 d3 a3 48（1011 0111 1101 0011 1010 0011 0100 1000） 目的地：2a e5 38 （0010 1010 1110 0101 0011 1000 1110 1010）点对点协议：00 21（0000 00000010 0001）。

计算机网络实验 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】试验一利用wireshark抓包工具抓包一、实验名称使用网络协议分析仪 Wireshark二、实验目的1. 掌握安装和配置网络协议分析仪Wireshark的方法；2. 熟悉使用Wireshark工具分析网络协议的基本方法，加深对协议格式、协议层次和协议交互过程的理解。

三、实验内容和要求1. 安装和配置Wireshark的网络协议分析仪，下载地址。

2. 使用并熟悉Wireshark分析协议的部分功能。

四、实验环境1．Windows7 操作系统PC机器。

机器具有以太网卡一块，通过双绞线与局域网连接。

软件。

五、操作方法与实验步骤1：安装网络协议分析仪，从官网下载exe软件双击安装。

2：启用Wireshark进行试验。

：启动初始如下显示：：分组捕获数据，并将捕获的数据保存为文件抓包实验数据.pcapng，当再次需要捕获时，可以打开文件在进行实验抓包。

：对数据进行协议分析。

在上部“俘获分组的列表”窗口中，有编号(No)、时间(Time)、源地址(Source)、目的地址(Destination)、协议(Protocol)、长度(Length)和信息(Info)等列(栏目)，各列下方依次排列着俘获的分组。

中部“所选分组首部的细节信息”窗口给出选中帧的首部详细内容。

下部“分组内容”窗口中是对应所选分组以十六进制数和 ASCII 形式的内容。

无线网连接抓包实验数据如下图1本地连接网页抓包实验数据如下图2图 1图 2六、实验数据记录和结果分析1：网络抓包实验获取的数据如下图3图 32：使用过滤器过滤数据比如以下图4中的Time=4 作为过滤条件，可以将图2过滤为图三，如果你需要符合某些条件的数据，这种方案可以分组，减少数据量，因此可以提高效率。

图 4七、实验体会、质疑和建议1：通过使用抓包实验工具基本上掌握了有关网络的一些协议，然后接下来的实验依次对实验的数据进行分析，对协议进行分析，然后分析网络中的五层结构进行探究。

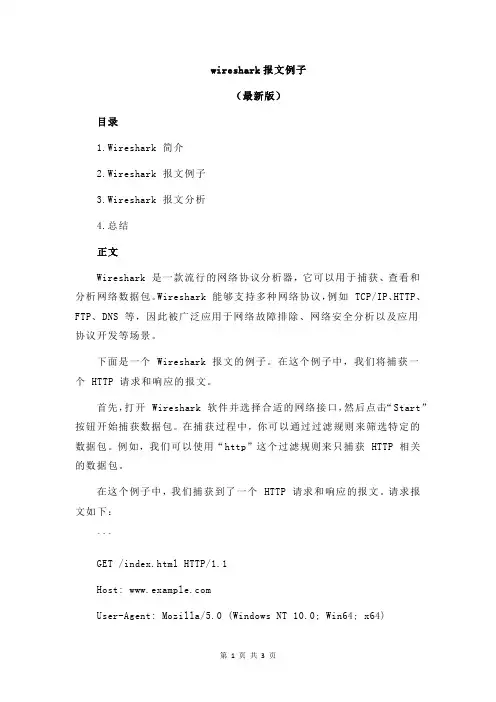

wireshark报文例子（最新版）目录1.Wireshark 简介2.Wireshark 报文例子3.Wireshark 报文分析4.总结正文Wireshark 是一款流行的网络协议分析器，它可以用于捕获、查看和分析网络数据包。

Wireshark 能够支持多种网络协议，例如 TCP/IP、HTTP、FTP、DNS 等，因此被广泛应用于网络故障排除、网络安全分析以及应用协议开发等场景。

下面是一个 Wireshark 报文的例子。

在这个例子中，我们将捕获一个 HTTP 请求和响应的报文。

首先，打开 Wireshark 软件并选择合适的网络接口，然后点击“Start”按钮开始捕获数据包。

在捕获过程中，你可以通过过滤规则来筛选特定的数据包。

例如，我们可以使用“http”这个过滤规则来只捕获 HTTP 相关的数据包。

在这个例子中，我们捕获到了一个 HTTP 请求和响应的报文。

请求报文如下：```GET /index.html HTTP/1.1Host: User-Agent: Mozilla/5.0 (Windows NT 10.0; Win64; x64)Accept:text/html,application/xhtml+xml,application/xml;q=0.9,*/*;q=0.8 Accept-Language: zh-CN,zh;q=0.8,en-US;q=0.5,en;q=0.3Accept-Encoding: gzip, deflate, brConnection: keep-alive```响应报文如下：```HTTP/1.1 200 OKContent-Type: text/html; charset=UTF-8Content-Length: 1855Date: Thu, 15 Nov 1994 08:12:31 GMTServer: Apache/2.0.65Last-Modified: Wed, 11 Jan 2012 10:47:29 GMTETag: "128530-1855"Accept-Ranges: bytes```在这个例子中，我们可以看到请求报文中包含了请求方法（GET）、请求 URL（/index.html）、请求协议（HTTP/1.1）等信息。

实验二网络报文捕获与网络协议分析实验原理：网络报文捕获与协议分析广泛地应用于分布式实时控制系统、网络故障分析、入侵检测系统、网络监控系统等领域中，可以用来解决网络故障问题，检测安全隐患，测试协议执行情况。

这里我们使用Wireshark来捕获网络报文，学习网络协议。

实验内容：分析面向连接的TCP协议三次握手建立连接和4次握手释放连接的过程；利用Wireshark捕获一次网页打开的过程，通过观察整个网页获得全过程，加强对HTTP协议的理解，通过观察捕获分组分析和理解HTTP协议细节和格式。

2.1网络报文捕获实验设备：PC机1台（操作系统为XP），连接Internet实验组网图：无实验步骤：1. 启动Wireshark，对Capture Options各个选项设置。

2．点击Start按钮开始捕获分组3．点击Capture from…对话框中Stop按钮结束捕获4．得到捕获记录，观察跟踪记录123从IP: 58.198.165.100到(58.198.165.79)的捕获。

1区为捕获记录的列表框。

2区为协议层框(协议框)，显示所选分组的各层协议细节:物理层帧,以太网帧及其首部,IP协议数据报及其首部,UDP数据报及其首部,HTTP等协议细节。

3区为原始框，显示了分组中包含的数据的每个字节.从中可以观察最原始的传输数据.方框左边是十六进制的数据,右边是ASCII码。

2.2 TCP协议分析实验设备：PC机1台（操作系统为XP），虚拟机pc1、pc2实验组网图：无实验步骤：1、.启动虚拟机pc1、pc2，将虚拟机pc1和pc2的网卡类型都设为“Host-only”，在实验一的基础上开展实验（配置好IP，使之连通）2、将server.exe和client.exe程序分别复制到pc1和pc2上；将wireshark安装程序复制到pc2上；3、安装wireshark，并启动捕获；运行服务器程序：server 端口号；运行客户端程序：client 服务器IP 服务器端口；4、分析捕获的数据，列出此次简单的面向连接tcp数据传送过程，以及tcp控制字段变化情况。
