SolidWorks钣金工具用法

solidworks钣金教程Solidworks是一种流行的三维计算机辅助设计（CAD）软件，广泛用于钣金行业。

本教程将介绍使用Solidworks进行钣金设计及制造的基本步骤。

第一步是创建钣金零件。

打开Solidworks软件后，选择“新建零件”并选择自定义模板。

然后在特征栏中选择“基础钣金”。

输入所需尺寸和形状，包括长度、宽度、厚度等参数。

使用Sketch工具绘制钣金零件的轮廓，然后使用特征工具进行细节设计。

确保所有尺寸和角度都符合规格要求。

第二步是将钣金零件转换为模具。

在设计完零件后，选择“展开”功能将其展平为一个平面。

这将帮助钣金制造厂商理解如何将平面材料弯曲成所需的形状。

展开后的平面可以导出为2D图纸，并包含必要的制造信息。

第三步是添加连接件和装配。

钣金设计通常涉及多个零件的组装，使用螺钉、螺母、垫圈等连接件。

使用Solidworks的装配功能将这些零件组合在一起。

确保所有零件正确匹配，并且装配后的结构稳固。

第四步是进行材料分析和优化。

使用Solidworks的有限元分析功能可以检查钣金零件的结构强度和刚度。

通过调整形状和厚度等参数，可以优化设计以满足特定要求。

这有助于确保零件在使用时能够承受所要求的负载。

第五步是生成制造文件。

在完成设计和优化后，需要生成用于制造的文件。

使用Solidworks的导出功能将设计数据转换为通用的CAD格式（例如DXF、STEP等）。

这些文件可以直接传输给钣金制造商，以便进行下一步的加工和制造。

总结起来，使用Solidworks进行钣金设计和制造需要按照以下步骤进行：创建钣金零件、转换为模具、添加连接件和装配、进行材料分析和优化，最后生成制造文件。

通过遵循这些步骤，可以设计出符合要求的高质量钣金制品。

solidworks钣金命令的用法
SolidWorks中的钣金命令用于创建基于金属或塑料板材的3D 模型，以及相关图纸和展开图。

以下是几个常见的钣金命令及其用法：
1. 钣金基座：用于创建一个基座，可以用来支撑和定位钣金零件。

使用方法：选择钣金基座命令，在平面上选择一个基准点，然后指定长度和宽度。

2. 扫描轮廓：通过沿着指定的轮廓进行扫描来创建钣金零件的外形。

使用方法：选择扫描轮廓命令，选择一个或多个轮廓作为扫描路径，然后指定扫描区域和深度。

3. 边缘平滑：用于在钣金零件的边缘创建平滑或倒角。

使用方法：选择边缘平滑命令，选择要处理的边缘，然后指定平滑的半径或角度。

4. 钣金展开：用于将三维的钣金零件展平成二维的展开图。

使用方法：选择钣金展开命令，选择要展开的零件，然后指定展开方向和基准面。

5. 弯曲：用于在钣金零件上创建弯曲特征。

使用方法：选择弯曲命令，选择要弯曲的特征，然后指定弯曲轴和角度。

6. 轮廓切割：用于通过指定的轮廓将钣金零件切割成不同的形状。

使用方法：选择轮廓切割命令，选择要切割的零件，然后选
择要切割的轮廓。

这些命令只是SolidWorks中钣金功能的一部分，可以根据具
体需求进行使用和组合。

每个命令的具体用法可能会有所不同，建议参考SolidWorks帮助文档或教程以获取更详细的指导。

SolidWorks是一款非常强大的三维设计软件，可以用于创建复杂的钣金零件。

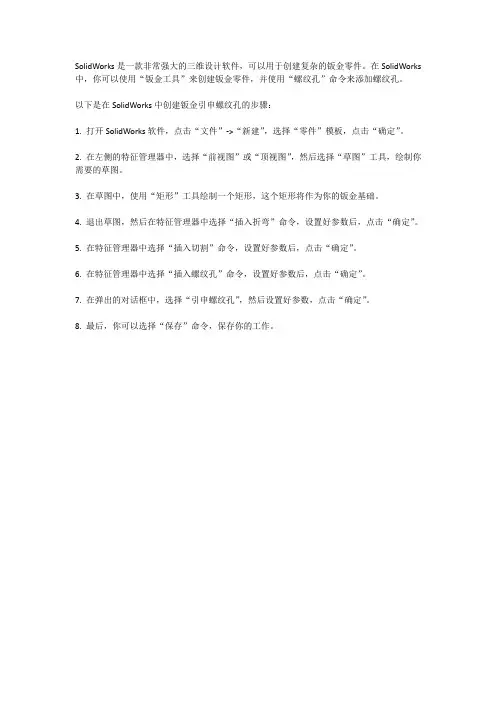

在SolidWorks 中，你可以使用“钣金工具”来创建钣金零件，并使用“螺纹孔”命令来添加螺纹孔。

以下是在SolidWorks中创建钣金引申螺纹孔的步骤：
1. 打开SolidWorks软件，点击“文件”->“新建”，选择“零件”模板，点击“确定”。

2. 在左侧的特征管理器中，选择“前视图”或“顶视图”，然后选择“草图”工具，绘制你需要的草图。

3. 在草图中，使用“矩形”工具绘制一个矩形，这个矩形将作为你的钣金基础。

4. 退出草图，然后在特征管理器中选择“插入折弯”命令，设置好参数后，点击“确定”。

5. 在特征管理器中选择“插入切割”命令，设置好参数后，点击“确定”。

6. 在特征管理器中选择“插入螺纹孔”命令，设置好参数后，点击“确定”。

7. 在弹出的对话框中，选择“引申螺纹孔”，然后设置好参数，点击“确定”。

8. 最后，你可以选择“保存”命令，保存你的工作。

solidworks钣金命令的用法(一)Solidworks钣金命令使用指南1. 弯曲命令•功能说明：将平面钣金件以指定的曲线进行弯曲，用于制作弧形或曲线形状的钣金零件。

•使用方法：选择需要弯曲的平面，选择要弯曲的曲线，设置弯曲半径、弯曲角度等参数，点击确认进行弯曲操作。

2. 切割命令•功能说明：在钣金上创建切割边界，将钣金分割成所需的任意形状，用于制作复杂形状的钣金零件。

•使用方法：选择需要切割的钣金，绘制切割边界，设置切割方式（盖板、切割、移位等），点击确认进行切割操作。

3. 扣除命令•功能说明：根据倒角半径的设置，通过扣除钣金边缘的指定部分来创建倒角效果。

•使用方法：选择需要倒角的边缘，设置倒角半径、倒角类型（直角、圆弧等），点击确认进行倒角操作。

4. 压缩命令•功能说明：通过选定的平面区域，压缩钣金的尺寸来创建凹凸效果，用于制作凸起或凹陷的钣金零件。

•使用方法：选择需要压缩的平面区域，设置压缩的深度、方向、方式等参数，点击确认进行压缩操作。

5. 反弯命令•功能说明：将弯曲的钣金件恢复成平面状态，一般用于对弯曲零件进行修改或重新设计。

•使用方法：选择需要恢复的钣金件，设置弯曲线、弯曲方向等参数，点击确认进行反弯操作。

6. 拉伸命令•功能说明：将平面的钣金件沿指定路径拉伸为三维形状，用于制作具有拉长或压缩效果的钣金零件。

•使用方法：选择需要拉伸的钣金件，选择拉伸的路径，设置拉伸的距离、方向等参数，点击确认进行拉伸操作。

7. 添加连接件•功能说明：在钣金件上添加连接件（螺栓、螺钉等）以实现钣金件之间的链接和固定。

•使用方法：选择需要添加连接件的钣金件，选择连接件类型、大小等参数，点击确认进行添加操作。

注意：以上命令仅为部分Solidworks钣金命令的使用指南，更多命令和功能请参考Solidworks的官方文档和教程。

solidworks钣金成型工具用法
将成形工具应用到钣金零件：
1.打开钣金零件，然后浏览到设计库中的成形工具文件夹。

2.右键单击该文件夹并选择成形工具文件夹。

如果成形工具文件夹已选定，
省略该步骤。

当询问您是否将所有子文件夹标记为成形工具文件夹时，单击是。

...
3.将成形工具从设计库拖动到您想修改形状的面上。

您应用成形工具的面与
成形工具自身的结束曲面相对应。

默认情况下，工具向下行进。

...
4.在松开鼠标按钮前，请用以下键调整成形工具的位置：
5.释放鼠标按钮。

将显示成形工具的预览。

Solidworks钣金设计教程SolidWorks钣金设计SolidWorks提供了顶尖的、全相关的钣金设计能力。

在SolidWorks中可以直接使用各种类型的法兰、薄片等特征，正交切除、角处理以及边线切口等钣金操作变得非常容易。

可以直接按比例放样折弯、圆锥折弯、复杂的平板型式的处理。

SolidWorks中钣金设计的方式与方法与零件设计的完全一样，用户界面和环境也相同，而且还可以在装配环境下进行关联设计；自动添加与其他相关零部件的关联关系，修改其中一个钣金零件的尺寸，其它与之相关的钣金零件或其他零件会自动进行修改。

因为钣金件通常都是外部围绕件或包容件，需要参考别的零部件的外形和边界，从而设计出相关的钣金件，以达到其他零部件的修改变化会自动影响到钣金件变化的效果。

SolidWorks的二维工程图可以生成成型的钣金零件零件工程图，也可以生成展开状态的工程图，也可以把两种工程图放在一张工程图中，同时可以提供加工钣金零件的一些过程数据，生成加工过程中的每个工程图。

第一章基本术语在SolidWorks2022年钣金设计中常用的基本术语有如下几种：折弯系数、折弯扣除、K-因子等。

另外在SolidWorks中除直接指定和由K-因子来确定折弯系数之外，还可以利用折弯系数表来确定。

在折弯系数表中可以指定钣金零件的折弯系数或折弯扣除数值等，折弯系数表还包括折弯半径、折弯角度以及零件厚度的数值。

1.1 折弯系数零件要生成折弯时，可以指定一个折弯系数给一个钣金折弯，但指定的折弯系数必须介于折弯内侧边线的长度与外侧边线的长度之间。

折弯系数可以有钣金原材料的总展开长度减去非折弯长度来计算，如图1所示。

用来决定使用折弯系数值时，总平展长度的计算公式如下：Lt = A + B + BA 式中：BA――――折弯系数Lt ――――总展开长度A、B―――非折弯系数图1 折弯系数示意图1.2 折弯扣除当在生成折弯时，用户可以通过输入数值来给任何一个钣金折弯指定一个明确的折弯扣除。

solidworks钣金折弯教程SolidWorks钣金折弯教程钣金折弯是一种常见的金属加工工艺，用于将平面金属板折弯成所需形状。

在SolidWorks中，我们可以使用Sheet Metal功能进行钣金折弯设计。

下面是一个简单的教程，以帮助您了解如何在SolidWorks中进行钣金折弯设计。

1. 创建板材首先，我们需要在SolidWorks中创建一个表示金属板的平面。

点击“文件”菜单，选择“新建” -> “零件”。

在新建的零件中，点击“平面”图标，选择“正面”。

在正面平面上，使用“矩形”工具创建一个矩形，表示金属板的外形尺寸。

2. 添加钣金特征点击“工具”菜单，选择“选项”，在弹出的对话框中选择“系统选项” -> “钣金”。

在钣金选项中，将“启用钣金特征”选项打开。

3. 添加弯曲特征点击“特征”菜单，选择“钣金” -> “基准平面”。

在基准平面上，使用“偏移面”工具创建一个偏移平面，表示折弯线的位置。

选择偏移平面，点击“特征”菜单，选择“钣金” -> “域”。

在域中，选择金属板区域，并设置折弯厚度，确定折弯区域。

4. 添加折弯特征点击“特征”菜单，选择“钣金” -> “折弯”,根据需要在图纸中选择折弯轴和折弯方向，确定折弯角度和半径，并点击“确定”按钮完成折弯设置。

5. 完成折弯设计现在，您已经完成了钣金折弯设计。

可以通过点击“文件”菜单，选择“保存”将零件保存到本地文件夹中。

此外，您还可以使用剪贴板将设计复制到其他SolidWorks文档中进行进一步操作。

这个简单的教程向您介绍了SolidWorks中的钣金折弯设计过程。

您可以根据实际需求进行进一步设置和调整，以满足您的设计要求。

希望这个教程对您有所帮助！。

SW钣金成型工具教程
Solidworks钣金成型工具的作用就是使用一个冲压模具将钣金冲压成需要的形状。

可以将一个设计好的零件来改作为模具来使用。

成型工具的实例可以是冲压如筋等，可以是折弯，可以是冲孔如百叶窗，可以是延展材料如冷兵器中的梭镖。

使用方法：
要使用成型工具，需要首先指定成型工具的文件夹。

即将这个文件夹里的零件来做为冲压模具来使用。

操作方法：
设计库中，在一个文件位置上右键，选中“成型工具文件夹”。

如下图所示，即将这个文件夹设置成了成型工具文件夹。

如果需要手动添加一个现有的文件夹到设计库中，可以单击“添加文件位置”来添加一个指定的文件夹路径。

<安装目录>\ProgramData\SOLIDWORKS\SOLIDWORKS <版本>\design library\forming tools。

这个目录下存放的是系统自带的一些成型工具可以参考使用。

所以我们一般将此文件夹来做为成型工具文件夹。

自定义零件：
我们可以自由绘制一个零件来当作冲压模具来使用。

绘制一个零件，切换到【钣金】模式下，点击成型工具。

设置停止面和移除面，其中移除面接触的钣金部位将会被移除。

设置一个插入点，方便定位。

将零件另存成*.sldftp。

点击设计库的【添加到库】，将这个成型工具添加到你指定的文件夹中。

冲压成型：使用时，只需要拖动成型工具到钣金上即可。

以上！。

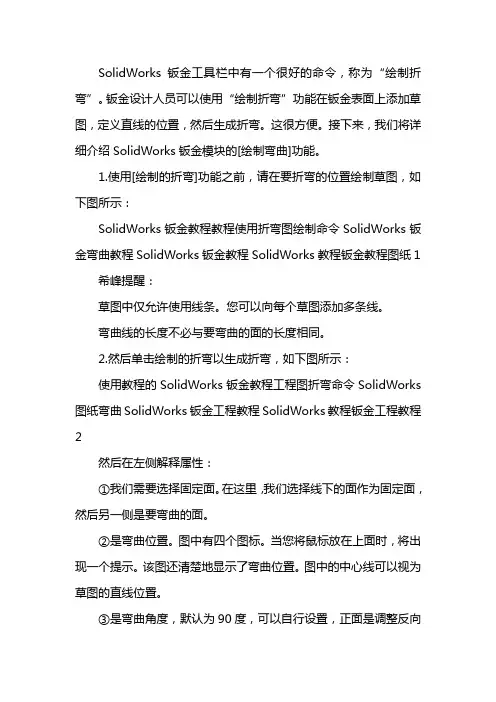

SolidWorks钣金工具栏中有一个很好的命令，称为“绘制折弯”。

钣金设计人员可以使用“绘制折弯”功能在钣金表面上添加草图，定义直线的位置，然后生成折弯。

这很方便。

接下来，我们将详细介绍SolidWorks钣金模块的[绘制弯曲]功能。

1.使用[绘制的折弯]功能之前，请在要折弯的位置绘制草图，如下图所示：SolidWorks钣金教程教程使用折弯图绘制命令SolidWorks钣金弯曲教程SolidWorks钣金教程SolidWorks教程钣金教程图纸1 希峰提醒：草图中仅允许使用线条。

您可以向每个草图添加多条线。

弯曲线的长度不必与要弯曲的面的长度相同。

2.然后单击绘制的折弯以生成折弯，如下图所示：使用教程的SolidWorks钣金教程工程图折弯命令SolidWorks 图纸弯曲SolidWorks钣金工程教程SolidWorks教程钣金工程教程2然后在左侧解释属性：①我们需要选择固定面。

在这里，我们选择线下的面作为固定面，然后另一侧是要弯曲的面。

②是弯曲位置。

图中有四个图标。

当您将鼠标放在上面时，将出现一个提示。

该图还清楚地显示了弯曲位置。

图中的中心线可以视为草图的直线位置。

③是弯曲角度，默认为90度，可以自行设置，正面是调整反向功能。

弯曲钣金以保留默认值。

④自定义弯曲系数：您可以定义不同于先前弯曲的弯曲系数，也可以不选择而继承先前的弯曲系数钣金加工图一般都是薄板金属经过下料、折弯成型的零件。

老钣金师傅都是手工画出来的，需要懂三视图原理，很快就能画好。

现代钣金加工都利用计算机技术制图，一般学习solidworks教程就能很快的画出，并自动展开出来。

今天分享的SolidWorks钣金教程是最简单的钣金加工图纸用solidworks画出来。

先上图，需要画的钣金件的图片。

Solidworks钣金批量处理工具
使用说明
一、主要功能
1、钣金零件自动生成dwg格式的1：1展开图
2、自动生成工程图，工程图内包含标准三视图、轴测图，如是钣金零件还会有展开图。

且能根据工程图模板自动缩放到合适大小，且排版美观。

3、自动生成物料信息表，表格内容含数量、材料、重量、外形尺寸等，还有展开微缩图、轴侧微缩图、并带有超级链接。

二、运行环境
1、操作系统：win7 win8
2、solidworks版本：2014及以上版本。

三、基本操作
1、连接Solidworks：打开Solidworks软件，然后依次点击本程序连接——连接SW（或多版本SW连接）
PS：如电脑安装了多个版本的Solidworks，请选择多版本SW连接，然后按提示操作。

2、对象为装配体的操作：打开装配体后，按照下图步骤进行操作。

3、对象为指定路径文件：关闭Solidworks已打开的文档，然后按照下图步骤进行操作
4、中途停止：如需要中途停止，则点击按钮停止即可。

5、操作方法视频：/s/1qWqdZOS。

SolidWorks钣金之成形工具与压凹
已有 1483 次阅读2011-11-2 10:35|系统分类:技术|钣金, SolidWorks
ICT---Ray 在钣金的设计中，工程师总需要做各种各样的成形，而我们在使用SolidWorks设计的时候，我们可以成形工具来做成形，而一些相对复杂的成形我们还可以使用压凹。

以下我们将介绍成形工具与压凹的使用方法。

成形工具的制作与使用：
1. 制作成形工具的模型；
2. 使用成形工具添加成形工具属性；
3. 保存到成形文件夹；
4. 成形工具的放置；
5. 成形结果。

注意：在设计成形工具的时候，要注意成形工具的圆角问题。

内部圆角>钣金产品最小折弯圆角+厚度
压凹的使用：
1. 打开产品文件；
1）
2）
2. 生成压凹的实体，这个实体与成形工具的意义一样，可以是输入的实体；
3. 点击插入—特征—压凹，按图片选择并选择完成。

注意：在使用压凹的时候不存在圆角问题，但是为了符合实际的钣金设计，在压凹工具需要加圆角的部分要添加圆角。

SolidWorks是一款广泛应用于工程设计和制造领域的三维计算机辅助设计软件，其中的钣金折弯功能可以帮助用户快速、准确地进行零件的折弯工艺设计和模拟，提高工作效率和产品质量。

本文将详细介绍SolidWorks中钣金折弯参数的设置和使用方法，帮助工程师和设计师更好地掌握这一重要工具。

一、材料设置在进行钣金折弯参数设置之前，首先需要进行材料设定。

在SolidWorks中，可以通过材料库将常用的金属材料导入到软件中，并在钣金折弯过程中使用。

用户可以根据实际情况选择不同的材料，并在后续的折弯模拟和计算中进行应用。

二、折弯工具设置1. 弯曲半径：在进行折弯参数设置时，需要输入材料的弯曲半径。

这一参数通常由材料的性质和厚度决定，不同的材料和厚度对应着不同的弯曲半径范围。

在设置弯曲半径时，需要根据实际情况进行合理选择，以保证在折弯过程中不会出现过度或不足的变形。

2. 弯曲角度：另一个重要的折弯参数是弯曲角度。

在进行折弯参数设置时，需要输入零件的设计弯曲角度。

这一参数可以通过实际测量或根据设计需求进行确定。

在SolidWorks中，用户可以直接输入预期的弯曲角度，并在折弯模拟中进行实时调整和检查，确保设计要求得到满足。

3. 弯曲方向：在进行折弯参数设置时，还需要指定零件的弯曲方向。

这一参数通常由设计要求和加工工艺确定，在SolidWorks中，用户可以通过简单的操作选择合适的弯曲方向，并进行折弯模拟以确认设计的正确性。

4. 弯曲顺序：钣金零件的折弯通常需要按照一定的顺序进行，以避免材料变形或出现其他问题。

在SolidWorks中，用户可以根据实际情况设定零件的折弯顺序，并在折弯模拟中进行验证和调整。

三、模拟与调整完成钣金折弯参数设置后，用户可以通过SolidWorks的模拟功能进行折弯模拟，并根据模拟结果进行调整。

在模拟过程中，用户可以直观地观察零件在折弯过程中的变形情况，以及折弯后的几何形态。

如果出现问题，用户可以通过调整折弯参数或者修改设计来解决，确保最终的产品满足设计要求。

solidworks钣金：刨槽折弯的介绍及绘制方法一、Solidworks钣金简介Solidworks钣金是一款专门用于设计和制造钣金零件的软件，它可以帮助工程师们快速准确地绘制出各种复杂的钣金结构，包括刨槽折弯等。

它提供了丰富的工具和功能，可以让用户轻松地进行模型设计、展开、折弯等操作。

二、刨槽折弯介绍刨槽折弯是一种常见的钣金加工方式，主要用于制作箱体、机箱等结构。

它通常需要通过多次操作才能完成，包括切割、打孔、弯曲等步骤。

在Solidworks钣金中，我们可以通过几个简单的步骤来完成刨槽折弯的设计和绘制。

三、绘制刨槽折弯的方法1. 创建基础零件首先，在Solidworks中创建一个基础零件，选择“铺平”选项，并指定材料厚度以及边缘条件。

然后，在“特征”选项卡中添加所需的特征，如孔洞和凸起。

2. 创建剖面线接下来，在“草图”选项卡中创建一个剖面线，该剖面线将用于定义刨槽的位置和大小。

在草图中，使用线条、圆弧等工具绘制出所需的形状和尺寸。

3. 创建刨槽折弯特征完成剖面线的绘制后，在“特征”选项卡中选择“刨槽折弯”选项，并指定所需的参数，如切割深度、切割宽度等。

然后，选择需要进行刨槽折弯操作的面，并指定操作方向和角度。

4. 添加折弯特征完成刨槽操作后，在“特征”选项卡中选择“折弯”选项，并指定所需的参数，如折弯角度、折弯方向等。

然后，选择需要进行折弯操作的面，并通过拖拽方式来调整其位置和角度。

5. 展开零件完成所有操作后，在Solidworks钣金中可以轻松地展开零件并生成相应的展开图。

用户可以根据需要对展开图进行调整和修改，并导出为DXF或DWG格式以便于加工。

四、总结Solidworks钣金是一款功能丰富、易于使用的软件，可以帮助用户快速准确地设计和制造各种复杂的钣金结构，包括刨槽折弯等。

通过以上步骤，用户可以轻松地绘制出刨槽折弯零件，并生成相应的展开图，以便于加工和生产。

Solidworks钣金成型工具用法对于钣金与冲压零部件经常需要制作冲头，用以切除零件内的材料，以形成特定的孔与形状。

SW的设计库中自带了一些成形工具，我们可以直接用在产品设计中。

但很多时候，我们需要开发特定的成形工具来完成我们的设计工程。

有一点首先要明确：成型工具只能在钣金设计状态下使用。

下面讲一下如何制作成形工具。

我们以图1所示成形工具进行讲解。

1．拉伸一个机体特征，具体尺寸没有要求，但要比图1的尺寸大。

这个机体特征是为了形成圆角而做的一个工具，后面还要删除。

如图2。

2．在其上拉伸一个圆头键突台，并把底边倒R1.5的圆角，完成后如图3。

3．在上平面新建一个草图，与机体特征等大，将机体特征完全拉伸切除掉，效果如图4。

切除后的模型如图5。

4．在”钣金”工具栏，找到并选取成形工具命令，此命令属性中有两个选项框，“停止面”与“要移除的面”，除此之外还有一个隐含的“接触面”，软件没有列出，当选择了“停止面”与“要移除的面”后，剩下的面默认为“接触面”。

“停止面”控制成形工具压入钣金件的方向与深度。

成形工具垂直于钣金表面和“停止面”压入，当“停止面”与钣金原来的表面重合时停止，以控制深度。

与“要移除的面”相接触的面被切掉。

成形工具剩下的表面在钣金表面压出轮廓。

针对示例成形工具，“停止面”选上表面，“要移除的面”选下表面，如图6，图7。

5．首先将零件保存，只有保存以后才能添加到成形工具库。

接下来从特征树中右击最顶部的零件名选择“添加到库”，打开图8的属性框。

6．这样我们就可以在钣金零件中应用这个成形工具了。

只需要切换到任务窗格中的设计库并浏览到我们建立的成型工具，从中拖放到钣金零件表面即可。

效果如图9。

注意问题：1．有时候当我们拖放成形工具到钣金上时会提示“你要尝试去建立一派生的零件吗？”，这个问题是因为我们没有把这个文件夹标记为成形库。

我们选中任务窗格中的设计库并浏览到“formingtools”这个文件夹，右键单击选中“成形工具文件夹”，把它标记为成形库，接下来我们再拖放这些工具时就不会出现上面的提示框了。

Solidworks钣金中“斜接法兰”命令如何使用
首先，打开Solidworks软件并创建一个新的零件文件。

选择“钣金”选项，然后选择所需的钣金材料和厚度。

点击“确定”按钮。

接下来，在“特征”选项卡中找到“斜接法兰”命令。

点击该命令以
开始创建斜接法兰。

在创建斜接法兰之前，需要先选择两个要连接的钣金边缘。

可以通过
选择边缘的两个端点来完成这一步骤。

选择完毕后，点击“确定”按钮。

接下来，需要指定斜接法兰的参数。

在“斜接法兰”对话框中，可以
设置斜接角度、斜接长度、斜接形状等参数。

根据实际需求进行设置，并
点击“确定”按钮。

此外，还可以使用“修剪”命令将斜接法兰与其他构件进行修剪，以
实现更好的连接效果。

选择“修剪”命令后，选择需要修剪的构件和斜接
法兰，然后点击“确定”按钮。

最后，保存并导出零件文件，以便进一步的使用和制造。

在使用Solidworks中的“斜接法兰”命令时，需要注意以下几点：
1.根据实际需求，合理设置斜接法兰的参数，以满足设计要求。

2.在创建斜接法兰之前，确保已正确选择要连接的钣金边缘。

sw钣金详细教程SW钣金详细教程1. 介绍SW（SolidWorks）软件是一种专业的三维CAD软件，广泛应用于产品设计和机械制造领域。

钣金是一种常见的制造过程，用于制作金属零件和结构。

在SW中，钣金功能可以帮助用户创建和编辑钣金零件，并生成钣金图纸和扁平化图。

2. 创建钣金零件在SW中创建钣金零件的第一步是选择合适的零件模板。

SW提供了多种预定义的钣金零件模板，如板料、盖子、箱子等。

用户可以根据实际需求选择适当的模板。

接下来，用户需要绘制钣金零件的剖视草图。

剖视草图应包含所需的几何形状和尺寸。

用户可以使用SW提供的绘图工具创建所需的形状。

在绘制过程中，还可以使用约束和尺寸工具确保草图的几何条件和尺寸要求。

完成草图后，用户需要将其用作基础，通过选择打开“钣金”选项来创建钣金零件。

SW将自动将草图转换为基本钣金特征，如折弯、拉伸等。

用户可以根据需要添加更多的钣金特征，如剪切、孔洞等。

3. 编辑钣金零件SW提供了丰富的功能和工具，用于编辑已创建的钣金零件。

用户可以使用这些功能来修改钣金特征、添加附加特征或更改几何形状。

例如，如果需要修改折弯角度或半径，用户可以选择对应的折弯特征并修改其参数值。

SW会自动更新相关的几何形状和尺寸。

此外，用户还可以添加附加的钣金特征，如转角、切口、挤压等。

这些特征可以通过选择相应的工具并指定所需参数来添加。

4. 生成钣金图纸在创建和编辑钣金零件之后，用户可以生成相应的钣金图纸。

钣金图纸是一种标准化的工程图纸，用于指导制造过程。

SW提供了丰富的钣金图纸工具，包括视图生成、尺寸标注、剖视、注释等。

用户可以使用这些工具来创建符合标准的钣金图纸。

首先，用户需要选择需要包含的视图，如主视图、俯视图、剖视图等。

然后，用户可以使用尺寸标注工具为每个视图添加几何尺寸和特征尺寸。

此外，用户还可以添加注释和符号，以提供额外的信息。

完成钣金图纸后，用户可以导出为PDF或其他可打印格式，以便与制造方和其他相关人员共享和交流。
