电气符号对照表

常见电气符号
1、电压：常用V表示，全称为伏特；电压表常用：PV表示；电压继电器常用：KV表示；
2、电流：一般用字母A表示；电流表：用字母PA表示；电流继电器：用字母KA表示；
3、火线：交流电火线一般用L表示，若为三项电源一般为L1、L2、L3或A、B、C三相；
4、零线：常用N字母表示；颜色一般为蓝色；
5、地线：常用PE或E表示为接地；颜色一般为黄绿或黑色；
6、正极：直流电正极一般用VCC或+号表示，颜色一般标注为红色；
7、负极：直流电负极一般用GND表示；颜色一般标注为黑色；
8、直流电：常用字母DC表示为直流电；
9、交流电：常用字母AC表示为交流电：
10、输入：一般用字母NI表示为输入端口；
11、输出：一般用字母OUT表示为输出端口；
12、启动：常用字母ST 表示为启动；
13、停止：常用字母STP表示为停止；
14、断开：常用OFF表示断开；
15、复位：常用REN表示为复位；
16、动力柜：一般配电系统动力柜常用AP表示，应急动力柜常用APE 表示。

动力柜主要为水泵、电梯、机床、流水线等动力设施设备提供供电。

17、照明柜：一般配电系统照明箱常用AL表示，应急照明箱常用ALE 表示。

照明箱（柜）主要为控制照明灯具作用。

18、无功表：一般用字母PR表示；
19、功率因数：常用PW表示，功率因数为视在功率与有功功率的比值，通过补充功率因数减少无功功率，提升设备使用效率。

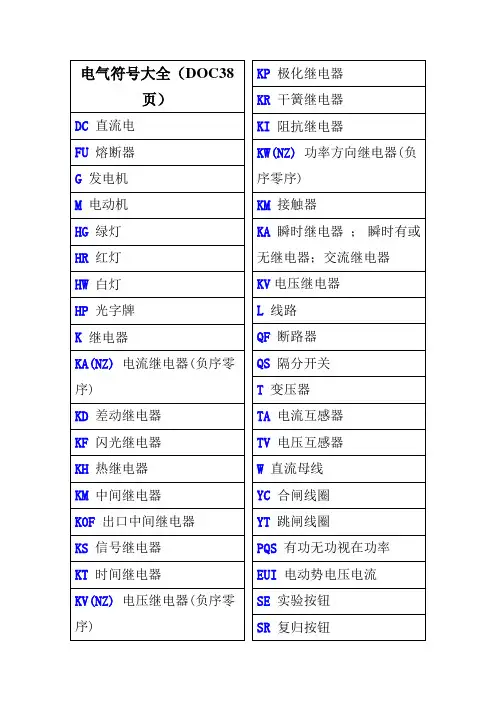

电路图符号中英文对照表：AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预报音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F金属氧化物避雷器 MOA 熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE 感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK 液位测量传感器 BL温度测量传感器 BHBM。

母线色标
直流：正极—红色，负极—蓝色交流：A-黄色，B-绿色，C-红色
中性线：不接地—白色，接地—紫色
用电设备端线色标
U线-红色，V线-黄/白色,W线-黑，地线—黄绿色
电动机接线端子
1、JO系列电动机的接线端子如下：
第一绕组的首末端为：D1 、D4 ，第二绕组的为：D2、D5，第三绕组的为：D3、D6 。

2、Y系列电动机的接线端子如下：
第一绕组的首末端为：U1 、U2 ，第二绕组的为：V1、V2，第三绕组的为：W1 、W2。

变压器接线端子
1、三相变压器,高压侧 A、B、C、O,低压侧a、b、c、o
2、单相变压器,高压侧 A、X,低压侧a、x
电度表接线端子
1、单相
2、三相三线电度表
3、三相四线电度表
兆欧表接线端子
L—线路 E—接地 G—屏蔽
单相插座
双孔：左孔零线，右孔火线，三孔：左孔零线，右孔火线，上孔地线
常用电气符号
二次回路文字符号之下角符号
二次回路数字标号
热电阻分度特性对照表
PT100铂电阻分度特性对照表。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥AB DQ晶体管放大器AD DF集成电路放大器AJ印刷电路板AP抽屉柜AT旋转变压器(测速发电机) TG CF电容器C C发热器件EH RJ照明灯EL ZD空气调节器EV过电压放电器件避雷器 F BL具有瞬时动作的限流保护器件FA SX具有延时动作的限流保护器件FR YX具有延时和瞬时动作的限流保护器件FS YSX 熔断器FU RD限压保护器件FV RD同步发电机GS TF异步发电机GA YF蓄电池GB XC声响指示器HA YS光指示器HL GS指示灯HL SD瞬时有或无继电器，交流继电器KA J接触器KM C极化继电器KP JJ簧片继电器KP延时有或无继电器KT SJ 电感器L L电抗器L DK电动机M D同步电动机MS TD异步电动机MA YD电流表PA I电压表PV U电能表PJ Wh断路器QF DL电动机保护开关QM隔离开关QS GLK电阻器R R电位器RP W控制开关SA KK选择开关XK按钮开关SB AK电流互感器TA LH控制变压器TC KB电力变压器TM LB电压互感器TV YH整流器U ZL二极管V D晶体管 B晶闸管KG电子管VE G控制电路用电源的整流器VC KZ 连接片XB LP测试插孔XJ插头XP CT插座XS CZ端子板XT JX电磁铁YA DT电磁制动器YB ZD电磁离合器YV CLH电磁吸盘YH CX电动阀YM电磁阀YV(二)常用辅助文字符号电流 A L交流AC JL自动A，AUT Z加速ACC JS附加ADD F可调ADJ T辅助AUX FZ异步ASY Y制动B，BRK ZD黑BK蓝BL A向后BW H控制 C K直流DC ZL紧急EM低L D正，向前FW Q 绿GN L高H G输入IN SR感应IND Y左L ZU主，中M Z手动M，MAN S 断开OFF DK闭合ON BH输出OUT SC记录R JL右R YO反R F红RD H复位R，RST F 备用RES BY信号S X起动ST Q停止STP T同步SYN T温度T W时间T S速度V SD电压速度V Y白WH B黄YE U。

电路中的常见符号对照表如下：
1.V 伏特（电压）
2. A 安培（电流）
3.L 电感
4.R 电阻
5. C 电容
6. D 二极管
7.Q 三极管
8. F 保险丝
9.T 变压器
10.SW 开关
11.S 传感器
12.DG 数码管
13.LED 发光二极管
14.LED-GRN 绿色LED
15.LED-RED 红色LED
16.LED-BLU 蓝色LED
17.IC集成电路
18.U 集成电路
19.IC-插座集成电路插座
20.X 光耦
21.VR 可调电阻
22.PIC 可编程逻辑控制器
23.MCU 微控制器
24.SSR 固态继电器
25.SSR-NO 常开型SSR
26.SSR-NC 常闭型SSR
27.SSR-NC-NO 常开/常闭转换型SSR
28.DPDT 双刀双掷开关
29.SPDT 单刀双掷开关
30.DPDT-SPST 双刀单掷开关
31.SPDT-SPST 单刀单掷开关
32.DPDT-SPDT 双刀双掷开关
33.SPST 单刀单掷开关
34.SPST-NO 单刀单掷常开开关
35.SPST-NC 单刀单掷常闭开关
36.DPST 双刀单掷开关
37.DPST-NO 双刀单掷常开开关
38.DPST-NC 双刀单掷常闭开关。

(完整版)电气图纸符号大全配电箱符号配电箱符号常用电气元件文字符号表电缆型号NH是耐火，YJV是交联聚乙烯绝缘，聚氯乙烯护套铜芯电缆 4*150是4芯150平方毫米 E70是接地用线为70平方毫米。

你学习一下下面的电缆基础知识就知道了！一、电缆型号由下面字母属性组成（1）类别：H——市内通信电缆HP——配线电缆HJ——局用电缆（2）绝缘：Y——实心聚烯烃绝缘YF——泡沫聚烯烃绝缘YP——泡沫／实心皮聚烯烃绝缘（3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套（4）特征：T——石油膏填充G——高频隔离C——自承式（5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层常用电缆规格型号一、铜(铝)芯聚氯乙烯绝缘聚氯乙烯绝缘及护套固定敷设用电缆(电线) BV -铜芯聚氯乙烯绝缘电缆（电线）BLV-铝芯聚氯乙烯绝缘电缆（电线）BVR-铜芯聚氯乙烯绝缘电缆（电线）BVV-铜芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线） BLVV-铝芯聚氯乙烯绝缘聚氯乙烯护套圆形电缆（电线）BVVB-铜芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BLVVB-铝芯聚氯乙烯绝缘聚氯乙烯护套平形电缆（电线）BV-90-铜芯耐热90℃聚乙烯绝缘电线本产品适用于交流额定电压U/U450/750V及以下的动力、照明、日用电器、仪器仪表及电信设备用铜芯或铝芯聚氯乙烯绝缘电缆（电线）二、低烟无卤系列产品低烟无卤阻燃系列电缆电线，WDZ-（加普通型号的电缆电线）注：阻燃一般分A、B、C、D四类, 例如：WDZD-VY WDZA-YJY WDZB-YJV23 WDZC-BY WDZ-BVY WDZB-KYJY WDZC-KVV23等供固定（软电缆为移动式）敷设在额定交流电压U0/U为35kV及以下的室内、电缆桥架、电缆管道等固定场合的输配电力线路用，主要应用于高层建筑、医院、剧场、电站、地铁、隧道、舰船、海上石油平台、广播电视中心、计算机中心等人员密集、空间封闭的场所，电缆的额定电压应不低于供电系统的标称电压。

电气设备常用文字符号新旧对照表名称文字符号新旧(一)常用基本文字符号电桥AB DQ晶体管放大器AD DF集成电路放大器AJ印刷电路板AP抽屉柜AT旋转变压器(测速发电机) TG CF电容器C C发热器件EH RJ照明灯EL ZD空气调节器EV过电压放电器件避雷器F BL具有瞬时动作的限流保护器件FA SX具有延时动作的限流保护器件FR YX具有延时和瞬时动作的限流保护器件FS YSX 熔断器FU RD限压保护器件FV RD同步发电机GS TF异步发电机GA YF蓄电池GB XC声响指示器HA YS光指示器HL GS指示灯HL SD瞬时有或无继电器，交流继电器KA J接触器KM C极化继电器KP JJ簧片继电器KP延时有或无继电器KT SJ电感器L L电抗器L DK电动机M D同步电动机MS TD异步电动机MA YD电流表PA I电压表PV U电能表PJ Wh断路器QF DL电动机保护开关QM隔离开关QS GLK电阻器R R电位器RP W控制开关SA KK选择开关XK按钮开关SB AK电流互感器TA LH控制变压器TC KB电力变压器TM LB电压互感器TV YH整流器U ZL二极管V D晶体管B晶闸管KG电子管VE G控制电路用电源的整流器VC KZ 连接片XB LP测试插孔XJ插头XP CT插座XS CZ端子板XT JX电磁铁YA DT电磁制动器YB ZD电磁离合器YV CLH电磁吸盘YH CX电动阀YM电磁阀YV(二)常用辅助文字符号电流A L交流AC JL自动A，AUT Z加速ACC JS附加ADD F可调ADJ T辅助AUX FZ异步ASY Y制动B，BRK ZD黑BK蓝BL A向后BW H控制C K直流DC ZL紧急EM低L D正，向前FW Q绿GN L高H G输入IN SR感应IND Y左L ZU主，中M Z手动M，MAN S 断开OFF DK闭合ON BH输出OUT SC记录R JL右R YO反R F红RD H复位R，RST F 备用RES BY信号S X起动ST Q停止STP T同步SYN T温度T W时间T S速度V SD电压速度V Y白WH B黄YE U。

电气工程常用符号对照表电气工程常用符号对照表旨在为电气工程师提供准确、简洁的符号解释，以便在工作中准确使用和理解电气图纸和文档。

以下是一些常见的电气工程符号及其解释：1.电源与传输AC：交流电（Alternating Current）AC：交流电（Alternating Current）AC：交流电（Alternating Current）DC：直流电（Direct Current）DC：直流电（Direct Current）DC：直流电（Direct Current）V：电压（Voltage）V：电压（Voltage）V：电压（Voltage）I：电流（Current）I：电流（Current）I：电流（Current）R：电阻（Resistance）R：电阻（Resistance）R：电阻（Resistance）L：电感（Inductance）L：电感（Inductance）L：电感（Inductance）C：电容（Capacitance）C：电容（Capacitance）C：电容（Capacitance）GND：地（Ground）GND：地（Ground）GND：地（Ground）2.电源设备发电机（Generator）发电机（Generator）发电机（Generator）电动机（Motor）电动机（Motor）电动机（Motor）蓄电池（Battery）蓄电池（Battery）蓄电池（Battery）变压器（Transformer）变压器（Transformer）变压器（Transformer）3.连接元件导线（Wire）导线（Wire）导线（Wire）开关（Switch）开关（Switch）开关（Switch）插座（Outlet）插座（Outlet）插座（Outlet）继电器（Relay）继电器（Relay）继电器（Relay）开关断路器（Circuit Breaker）开关断路器（Circuit Breaker）开关断路器（Circuit Breaker）保险丝（Fuse）保险丝（Fuse）保险丝（Fuse）接线柱（Terminal Block）接线柱（Terminal Block）接线柱（Terminal Block）4.灯具与灯泡灯具（Luminaire）灯具（Luminaire）灯具（Luminaire）荧光灯（Fluorescent Light）荧光灯（Fluorescent Light）荧光灯（Fluorescent Light）LED灯（LED Light）LED灯（LED Light）LED灯（LED Light）霓虹灯（Neon Light）霓虹灯（Neon Light）霓虹灯（Neon Light）照明支路（Lighting Circuit）照明支路（Lighting Circuit）照明支路（Lighting Circuit）5.传感器温度传感器（___）温度传感器（___）温度传感器（___）湿度传感器（Humidity Sensor）湿度传感器（Humidity Sensor）湿度传感器（Humidity Sensor）压力传感器（Pressure Sensor）压力传感器（Pressure Sensor）压力传感器（Pressure Sensor）光敏传感器（Light Sensor）光敏传感器（Light Sensor）光敏传感器（Light Sensor）烟雾传感器（Smoke Sensor）烟雾传感器（Smoke Sensor）烟雾传感器（Smoke Sensor）6.控制元件按钮（Button）按钮（Button）按钮（Button）指示灯（Indicator Light）指示灯（Indicator Light）指示灯（Indicator Light）继电器（Relay）继电器（Relay）继电器（Relay）计时器（Timer）计时器（Timer）计时器（Timer）编码器（Encoder）编码器（Encoder）编码器（Encoder）触摸屏（Touchscreen）触摸屏（Touchscreen）触摸屏（Touchscreen）7.电机与控制电机（Motor）电机（Motor）电机（Motor）驱动器（Driver）驱动器（Driver）驱动器（Driver）变频器（Inverter）变频器（Inverter）变频器（Inverter）PLC：可编程逻辑控制器（Programmable Logic Controller）PLC：可编程逻辑控制器（Programmable Logic Controller）PLC：可编程逻辑控制器（Programmable Logic Controller）HMI：人机界面（Human Machine Interface）HMI：人机界面（Human Machine Interface）HMI：人机界面（Human Machine Interface）8.测量与仪表电压表（Voltmeter）电压表（Voltmeter）电压表（Voltmeter）电流表（Ammeter）电流表（Ammeter）电流表（Ammeter）频率表（Frequency Meter）频率表（Frequency Meter）频率表（Frequency Meter）功率表（Power Meter）功率表（Power Meter）功率表（Power Meter）示波器（Oscilloscope）示波器（Oscilloscope）示波器（Oscilloscope）9.接线方法并联（Parallel）并联（Parallel）并联（Parallel）串联（Series）串联（Series）串联（Series）10.保护与安全接地保护（Grounding n）接地保护（Grounding n）接地保护（Grounding n）过压保护（___）过压保护（___）过压保护（___）漏电保护（Ground ___）漏电保护（Ground ___）漏电保护（Ground ___）过载保护（___）过载保护（___）过载保护（___）短路保护（Short ___）短路保护（Short ___）短路保护（Short ___）以上是一些常见的电气工程符号及其解释，希望本文档能帮助您更好地理解和使用电气工程符号。

电气符号含义(美国国家标准学会)如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA还是GE设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。

注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48，62，79及82定义的除外。

3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。

5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。

电气标注符号大全如下：
1. 基本文字符号：C表示电容器，EH表示发热器件，EL表示照明电，EV表示空气调节器，FA表示带瞬时动作的限流保护器件，FU表示熔断器，FV表示限压保护器件，GS表示同步发电机，GA表示异步发电机，FR表示带延时动作的限流保护器件，GB表示蓄电池，HA表示报警器，HL表示指示灯。

2. 常用电气元件图形符号：KM表示接触器，KR表示热继电器，KT表示延时继电器，L表示电感器，M表示电动机，MS表示同步电动机，MT表示力矩电动机，PA表示电流表，PJ表示电度表，PS表示记录仪表，PV表示电压表。

3. 辅助文字符号：A表示电流、模拟，AC表示交流，AUT表示自动，ACC表示加速，ADD表示附加，ADJ表示可调，AUX表示辅助。

以上是电气标注符号大全的部分内容，仅供参考。

如需更多信息，建议查阅相关文献或咨询专业人士。
