如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
电气符号含义如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA还是GE设计的图纸，同样的一个元器件，其编号是不变的，如87就是代表差动继电器，51就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79及82定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
电气元件的图形和符号1 常用电气图形符号和文字符号电气原理图中电气元件的图形符号和文字符号必须符合国家标准规定。
国家标准化管理委员会是负责组织国家标准的制定、修订和管理的组织。
一般来说，国家标准是在参照国际电工委员会(IEC)和国际标准化组织(ISO)所颁布标准的基础上制定的。
近几年来，有关电气图形符号和文字符号的国家标准变化较大。
GB 4728--1984《电气简图用图形符号》更改较大，而GB 7159～1987《电气技术中的文字符号制定通则》早已废止。
现在和电气制图有关的主要国家标准有：(1)GB／T 4728：《电气简图用图形符号》；(2)GB／T 5465：《电气设备用图形符号》；(3)GB／T 20063：《简图用图形符号》；(4)GB／T 5094：《工业系统、装置与设备以及工业产品——结构原则与参照代号》；(5)GB／T 20939：《技术产品及技术产品文件结构原则字母代码——按项目用途和任务划分的主类和子类》；(6)GB／T 6988：《电气技术用文件的编制》。
最新的《电气简图用图形符号》国家标准68／T 4728的具体内容包括：(1)GB／T 4728。
1—2005第1部分：一般要求；(2)GB／T 4728．2—2005第2部分：符号要素、限定符号和其他常用符号；(3)GB／T 4728．3～2005第3部分：导体和连接件；(4)GB／T 4728．4～2005第4部分：基本无源元件；(5)GB／T 4728．5～2005第5部分：半导体管和电子管；(6)GB／T 4728．6～2000第6部分：电能的发生与转换；(7)68／T 4728．7—2000第7部分：开关、控制和保护器件；(8)GB／T 4728．8—2000第8部分：测量仪表、灯和信号器件；(9)GB／T 4728．9～1999第9部分：电信：交换和外围设备；(10)GB／T 4728．10～1999第10部分：电信：传输；(11)GB／T 4728．11～2000第11部分：建筑安装平面布置图；(12)GB／T 4728．12—1996第12部分：二进制逻辑元件；(13)GB／T 4728．13～1996第13部分：模拟元件。
国际电气符号中英文及编号对照如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
国际电气符号如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
第六章电气安全符号、颜色标记!"#$%&’()$"&*专门研究制订安全色与安全标志标准，!+&的%&,和%&’-也分别规定了用于电气安全的标记和颜色。
为使各国人民具有共同的信息语言，便于彼此交往，国际标准要求各国的安全色和安全标志的几何图形必须统一。
因此，!"#与!+&的规定是双方协调的结果。
各国的安全色与安全标志标准都在逐步与国际标准统一。
我国近年也做了大量工作，等效国际标准制订了一系列国家标准。
第一节符号和标记./(0*12*《电气图用图形符号、符号要素、限定符号和常用的其他符号》中见表-3’所述图形符号直接用于安全防护目的。
表-3’接地、接机壳和等电位符号序号图形符号说明4*—’)—4’接地一般符号注：如表示接地的状况或作用不够明显，可补充说明4*—’)—4*无噪声接地（抗干扰接地）4*—’)—4,保护接地注：本符号可用于代替符号4*—’)—4’，以表示具有保护作用，例如在故障情况下防止触电的接地4*—’)—4(4*—’)—4)接机壳或接底板w w.bz f x w.c o续表序号图形符号说明!"—#$—!%等电位对于!"—#$—!&形式#，在不发生混淆的情况下，接机壳符号的斜线可省略不画，但必须加粗接地符号的底线，即形式"。
接地座、底板亦用此符号。
表%’"所述图形符号表示电气故障及绝缘击穿。
表%’"电气故障及绝缘击穿符号序号图形符号说明!"—#(—!#故障（用以表示假定故障位置!"—#(—!"闪络、击穿!"—#(—!)导线间绝缘击穿!"—#(—!&!"—#(—!$导线对机壳绝缘击穿!"—#(—!%导线对地绝缘击穿表%’)所述图形符号用于安全警告和提示的目的。
w w.bz f x w.c o表!"#警告和提示符号序号图形符号说明$%—&$—$’电警笛报警器$%—&$—&$$%—&$—&&蜂鸣器$%—&$—&(电动气笛)*+,!+《电气设备用图形符号》中给出的图形符号是标志在各种类型的设备或设备部件上的图形符号，目的是使操作人员了解设备的用途和操作方法，下面列出的图形符号与安全防护直接相关。
4 缩写AC 交流（电）AD 模拟-数字转换器ADC 模拟-数字转换器ADR 地址AFM 附加频率修正AG 自动化装置AIN 模拟量输入AOP 高级操作面板AOUT 模拟量输出ASIC 专用集成电路ASP 模拟量给定值ASVM 非对称空间矢量调制BCC 块校验字符BCD 二-十进制编码BI 开关量连接器输入BICO 开关量连接器/连接器BO 开关量连接器输出BOP 基本操作面板C 调试CB 通信板CCW 逆时针CDS 命令数据组CI 连接器输入CM 配置管理CMD 命令CMM CombiｍａｓｔｅｒCO 连接器输出CO/BO 连接器输出/开关量连接器输出COM 公共端（连接到常开或常闭触点上的端子）COM-Link 通信链路CT 调试、准备运行CT 恒转矩CUT 调试、运行、准备运行CW 顺时针DA 数字-模拟转换器DAC 数字-模拟转换器DC 直流（电）DDS 传动数据组DIN 数字量输入DIP DIP开关DOUT 数字量输出DS 传动装置状态EEC 欧洲经济共同体EEPROM 电可擦可编程只读存储器ELCB 漏电保护断路器EMC 电磁兼容性EMF 电动势EMI 电磁干扰ESB 等效电路FAQ 经常问到的问题FB 功能块FCC 磁通电流控制FCL 快速电流限制FF 固定频率FFB 自由功能块FOC 磁场定向控制FSA 框架尺寸AGSG 入门指南GUI ID 全局唯一性标识符HIW 主实际值HSW 主给定值HTL 高阈值逻辑I/O 输入/输出IBN 调试IGBT 绝缘栅双极型晶体管IND 变址JOG 点动KIB 动能缓冲LCD 液晶显示器LED 发光二极管LGE 长度MHB 电动机抱闸MM4 第4代MICROMASTER变频器MOP 电动电位器NC 常闭NO 常开NPN 负-正-负OPI 使用说明书PDS 电气传动系统PID PID（比例-积分-微分）调节器PKE 参数IDPKW 参数ID值PLC 可编程序调节器PLI 参数表PNP 正-负-正POT 电位器PPO 参数过程数据对象PTC 正温度系数PWE 参数值PWM 脉宽调制PX 功率扩展PZD 过程数据QC 快速调试RAM 随机访问存储器RCCB 剩余电流断路器RCD 剩余电流保护装置RFG 斜坡函数发生器RFI 无线电频率干扰RPM 转/分，每分钟转数SCL 定标SDP 状态显示屏SLVC 无传感器矢量控制STW 控制字STX 正文开始SVM 空间矢量调制TTL 晶体管-晶体管逻辑USS 通用串行接口VC 矢量控制Vdc 直流中间回路电压VT 可变转矩ZSW 状态字ZUSW 附加给定值。
如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay 延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装臵中，反映其它元件的工作位臵或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位臵和一些预定条件进行校验。
4--master contactor主接触器是一种由元件 1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
电工学常用符号说明（1）文字符号以国际通用符号为主，某些物理量的注脚参考了汉语拼音符号。
电工常用符号如下：i，u，e电流，电压，电动势的瞬时值I，U，E电流，电压，电动势的有效值或直流的值I m，U m，E m电流，电压，电动势的交流幅值或最大值正弦交流电的电流、电压、电动势的相量表示I S，U S，E S电流源、电压源、电动势的交流有效值或直流的值正弦交流电的电压源、电流源、电动势的相量表示I p，I l，I N对称三相相电流，线电流及中线电流的有效值I0，I st空载电流，起动电流I N，U N，P N额定电流，额定电压，额定功率（带下标N的物理量一般指额定值）U p，U l对称三相相电压，线电压的有效值V，v电位的值或有效值，电位的瞬时值p，P，P S，P E瞬时功率，有功功率，及恒流源，恒压源发出的功率W，W L，W C能量，感性储能，容性储能Q，Q L，Q C无功功率（或品质因数），感性无功功率，容性无功功率S，S N视在功率，容量s，s m转差率，临界转差率R，r电阻R o，R L，R l输出电阻，负载电阻，线路电阻R p，R W，R m可变电阻，电位器及磁阻L，C电感及电感量，电容及电容量X，X L，X C电抗，感抗，容抗Y，y导纳Z，z阻抗φ，ψ幅角或相位差，初相位ψ，Ψ，Ψm磁通链的瞬时值，有效值，最大值f，Ψ，Ψm磁通量的瞬时值，有效值，最大值B，B m磁感应强度，磁感应强度最大值B0，B r空气中的磁感应强度，剩磁H，H m磁场强度，磁场强度最大值H0，H c空气中的磁场强度，矫顽磁力μ，μ0，μr磁导率，真空磁导率，相对磁导率t，t p，T，t时间，脉冲宽度，周期，时间常数T，T st，T m转矩，起动转矩，最大转矩f，f0频率，振荡频率n，n0，n1转速，同步转速，空载转速ε，ρ，σ介电常数，电阻率，电导率γ稳压系数，仪表准确度或相对误差G，g电导，转移电导Ω，Ω，ω电阻的单位，欧姆，角频率（2）图形符号：符合中华人民共和国第一机械工业部所颁布的电工专业标准（草案试行）电（D）42-60《电气线路图上图形符号》的规定的。
国际电气符号的编号原则，经常浏览国外图纸的朋友应该看看 [2248]如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能) 6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
电气符号标准
电气符号标准是用于描述电气设备和系统中的各种元件、组件和连接方式的图形符号和文字符号。
这些符号用于简化电气图纸的阅读和理解，以及帮助工程师和维修人员快速识别和解决问题。
电气符号标准通常由国际电工委员会(IEC)或其他相关组织制定，并在全球范围内广泛使用。
不同的国家和地区可能会有自己的符号标准，但大多数情况下，它们都是基于国际标准进行制定的。
常见的电气符号标准包括:
1. IEC 61093-1-1:基础符号标准，用于描述各种基本的图形符号和文字符号。
2. IEC 61093-2-1:电路符号标准，用于描述电路中的各种元件和组件的图形符号。
3. IEC 61093-3-1:控制电路符号标准，用于描述控制电路中的各种元件和组件的图形符号。
4. IEC 61093-4-1:可编程逻辑控制符号标准，用于描述可编程逻辑控制器(PLC) 中的各种元件和组件的图形符号。
5. IEC 61093-5-1:继电器接触器控制符号标准，用于描述继电器接触器控制电路中的各种元件和组件的图形符号。
除了上述标准外，还有一些其他的电气符号标准。
如电力电子电路符号标准、传感器和执行器电路符号标准等。
这些标准都是为了帮助工程师和维修人员更好地理解和使用电气设备和系统。
制表：审核：批准：。
电气符号表示1.U、V、W是用国际标准表示的三相三线制供电的三条电源火（相）线，有时也常常用L1、L2、L3来表示，习惯上，我们经常用国家标准的A、B、C，现在为与国际标准接轨，我们规定用U、V、W来表示。
三相四线制是在三相三线制的基础上增加了一条零线（N）。
三相五线制是将三相四线制的零线一分为二，即将三相四线制的零线分为保护零线（PE）和工作零线（N）。
在施工布线时，我们习惯上分别用黄、绿、红、黑、黄绿双色线来表示U、V、W、N、PE。
2．QFQF表示低压断路器，又称自动空气开关或自动开关，当电路发生短路、严重过载时，它能自动切除故障电路，有效地保护串联在它后面的电气设备，常常用于不太频繁的接通和断开线路中的电路。
安装时，低压断路器必须垂直安装，不能横装或倒装。
接线时，一般规定上面为进线（即接电源），下面为出线（即接负载）。
操作时，低压断路器的操作把手向上时表示合闸（即闭合），操作把手向下时表示分闸（即断开）。
如果由于某故障使其跳闸时，这时必须先将其操作把手向下拉到底后再合闸，否则，合不上闸。
常用的低压断路器外形及图形符号如图2所示。
3．KMKM表示交流接触器，其图形符号如图3(b)所示，适用于频繁操作和远距离控制。
从使用角度来看，它主要有三部分，一是线圈（它有220V和380V两种，接在控制电路中），二是主触头（一般有三个常开触头，接在主电路中），三是辅助触头（一般有两个常开触头和两个常闭触头，接在控制电路中）。
所谓“常开”、“常闭”是指电磁系统未通电动作前触头的状态，即常开触头是指线圈未通电时，其动、静触头是处于断开状态，线圈通电后就闭合，所以常开触头又称为动合触头。
常闭触头是指线圈未通电前，其动、静触头是闭合的，而线圈通电后则断开，所以常闭触头又称为动断触头。
其外形一般有两种，一种是考工柜上的，另一种如图3(a)所示。
检查时，我们可以用万用表的R×1挡检查触头系统的开断情况，用万用表的R×10或R×100挡或数字表的2K挡检查线圈的好坏。
如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。
4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能) 6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
01, 电气施工图中配电箱AL/PL是什么意思, 为什么？之勘阻及广创作我知道AL代表照明配电箱.PL代表动力配电箱.但为什么这么标识表记标帜.而有的还标识表记标帜为XM等.有没有文字符号对比表在电气施工图中, AL暗示照明配电箱；AP暗示动力配电箱.GB 7159 《电气技术中的文字符号制订通则》中, A暗示组件或部件,L、P与GB 7159无关, 是对A的限定, L—Light（照明）；P—Power（动力）.X暗示端子、插头、插座等.XM的含义要看图纸才华确定.动力配电箱一般不用PL暗示.AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02, 电气施工图配电箱名字ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALE W,APEW,HX麻烦把这些名字说下一般来说ALE是应急照明配电箱柜, 双电源进线的；AP是动力配电箱柜, 年夜部份时候是单电源, 有时也有双电源, 但不介入消防联动；AL是普通正常照明配电箱柜, 单电源进线；APE是应急动力配电箱柜, 双电源进线, 介入消防联动；像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写, 为了编号方便, 可能就是ALR, 热力的, APS,送风机的；CZX, 插座箱；HX,户箱等,因为好些汉字生母一样, 可以按配电箱所在位置或所控设备对比. 03,电路施工图符号意思含义配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FCL123/WP1 是什么意思, 哪位年夜侠辅佐解释下, 谢谢C65N-D/3P:小型断路器, C65应该是西门子的型号, 3P为3极;20ALC1-D25：新型交流接触器LR2-D13:热继电器YC-4*6 P32-FC：电缆规格型号及敷设方式L123/WP1：电力线路注：WP1,WL1,WE1 分别为电力线路1, 照明线路1, 应急线路104,ALE在电气图中指什么设备？图形符号是什么？指应急照明配电箱（有双电源）.A暗示配电设备（箱、柜）；L暗示用于照明类；E暗示用于应急（照明）.如AL--正常照明配电箱.05,建筑装置配电箱怎么算几模, 或几P?建筑装置配电箱怎么算几模, 或几P ?配电箱系统图中：是依据自动开关C65N级数？还是还是回路个数？辅佐详细解释一下.再辅佐解释下这些符号的意思：DZ47TSM,DS139,DYM1,NB1,QTS,RWM5,COM2TIB1,HTC,BKN,AJMC65N,S250S,5SX,E4CB小型配电箱（一般是照明配电箱）, 也叫终端电器, 模数化终端电器.近代配电箱多采纳模数化电器（好处略）, 模数指内部器件单位, 如微型断路器的【宽度】, 以9mm为基本单位, 但断路器最小的是单极断路器, 占18mm宽, 理论上是2个模数, 但工程上常以18mm宽为1个模数, 同时因为是单极断路器的宽度, 单极也称1P （Pole,极）, 那么模数化配电箱规格就按P数分为若干种, 它们的高度相同, 宽度=边余量+总P数+边余量.那些符号都是电气图中代号如DZ47、NB1、TIB1、C65、E4CB都是微型断路器, DZ47是全国通用代号, 后4个厂家自命名代号, 如：C65-----施耐德（天津）梅兰日兰, 国内最好、最贵的（10A/1P 为25元）；E4CB----奇胜电器, 基本同C65, 但市场、知名度不如C65, 据说已被收购；DZ47----因为所有厂家都可以用这个代号, 鱼龙混杂, 价格甚至可以5元以下.其他的顾不上查资料了, 自己网上搜吧.06,配电系统问题自己新手, 请教前辈们, 这张图是不是就是配电系统图（后面还有AL32,ALK1等之类的图, 百度插不上）, 怎么看不出配电方式, 比如说TT,TN等, 还是直接跟这个无关啊！再就是里面每类型号是什么意思, 在网上也搜不到！难道这就是配电柜里面的原理图？那么那些功率以及电缆的型号是怎么确定的谢谢各位前辈了, 自己只有这么多分了, 之前不知道怎的被封了！我试着回复一下吧, 仅供参考：一、这张图可以称为“配电系统图”, 或更为细致地称为“编号为AL的配电箱系统图”.二、从图看, 接处所式为TN-S系统, 因为配电箱的总进线为五芯, 正常的情况整个系统的中性导体和呵护导体是分开的（如果合一的话, 用四芯即可）, 在这个基础上, 箱体还做了重复接地.三、上面的符号所代表的意义, 在网上都能查获得, 你应该首先下载一个电气图例符号年夜全, 仔细看一下, 年夜半问题就解决了.四、图中所标注的功率数值, 就是设备铭牌上标注的功率.五、电缆的型号是根据负荷年夜小、设备使用情况、电缆的容许载流量和装置条件等条件计算出来的.07,建筑电气中的电缆电线符号暗示？比如：ZR 是阻燃意思还有 BVV 什么RVV 之类的代表什么意思啊？！？！？！求老师总结下电缆暗示方法：型号-电压-规格规格暗示为：芯数*截面以上BVV、RVV之类就叫“型号”型号决定了电线电缆的种类、资料和结构罕见的有：B——字母在型号最前面, 暗示“布电线类”；字母在型号最后面, 暗示“扁线类”V——聚氯乙烯料（一个V暗示聚氯乙烯绝缘, 两个V暗示聚氯乙烯护套）R——软线类T——暗示导体为铜材（铜是电线电缆主要资料, 故铜的代号常省略）L——暗示导体为铝材22——前一个2暗示钢带铠装, 后一个2暗示聚氯乙烯外护套电线电缆型号N多种, 此处不能包括万象.要哪一类电缆就参看哪一类电缆的国家标准, 如你以上所以就是属于“布电线”类, 国标号为GB5023-1997, 和JB/T8743-199808,建筑给排水图形符号？线路上的3代表什么啊？问题弥补：其实这是电路图, 昨晚打错字了！这不是给排水图形符号, 是电气符号.图中“3”暗示三根电线,n3、n2为回路编号.09,建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指什么？C65N-16A 2P 是指使用C65小规格的断路器, 最年夜分断电流为6000A, 额定电流为16A, 2P指双极的, VE-30mA指漏电呵护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的.SC25：电缆穿25的焊接钢管敷设, HDPE50是指50的波纹管敷设C65N-C16/3P C65指断路器型号, N暗示分断电流为6000A, C16暗示呵护照明线路用, 容量为16A, 3P暗示3极VV*5x2.5-SC32/WC/FC 指 5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或空中暗敷设.c65:断路器型号.C16：16A.3P：三相的.VE30MA：三十毫安的漏电呵护.YJV：交联聚乙烯电缆.3*4：三根四平方的.SC25：25的钢管.后面的不知道 .下面的意思是：C65的3P断路器, 5*2.5平方的VV电缆, 32的钢管, 沿墙沿地暗敷设.C65是设计厂家的断路器序列号；16A是断路器的额定电流；2P 是接两个线一零一火；VE-30MA是漏电呵护电流是30MA；YJV是交联聚乙烯电缆；3*4MM是3根4平方的电线；SC25是25的焊管暗敷设；HDPE50是50的波纹管敷设；C65和上面的一样, 16A也是一样, 3P是三级接三火线；vv5*2.5-sc32/wc/fc是5*2.5平方的VV电缆穿32的焊管沿墙或空中暗敷设.10,建筑电气图纸中有一个双电源切换箱？他的符号是HUSD18R-63/16A-4P是什么意思？他这个箱能有多年夜？他下面还有一个EPS箱是用DUYD-220V/2KW 暗示的, 请问这个箱能有多年夜？里面的EPS年夜尺寸是多年夜？EPS箱有三趟回路.谢谢年夜家了！EPS是应急电源装置, 标准的可以连续供电12小时, 一般用于消防应急电源,HUSD18R-63/16A-4P是个型号, DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关）, 2KW是负载, 16A是负载电流, 4p是四相.双电源切换箱应该不年夜, 一个双电源开关, 加几个断路器,80*100*40应该足够啦！EPS一般都是做成柜子(设计师也推荐用环宇的EPS）, 这个EPS应该是消防应急照明.11,建筑电气施工图建筑电气施工图中配电箱一半黑一般白, 有的画一个对交叉, 有的是上白下黑, 有的是左白右黑, 有的是左黑右白问题弥补：都是什么意思暗示什么状态或者什么性质电气施工图纸中的配电箱柜全白的为配电箱（柜）的一般通用符号, 可是设计经常使用它暗示明装照明配电箱(柜)；全黑的为照明配电箱(柜）一般符号, 画在墙内为暗装,画在墙外为明装, 可是设计经常使用它暗示为暗装照明配电箱（柜）；半黑半白的为动力配电箱（柜）, 同样要看他是画在墙内或墙外；对角线半黑半白的为综合多种电源配电箱（柜）,但也是消火栓箱的符号；就是箱内回路有动力也有照明的；打叉全白的为事故应急配电箱（柜）, 有动力的也有照明的；上白下黑的是卷帘门控制箱；总的来说设计图纸画在墙外的是明装,墙内的为暗装；具体的配电箱柜的功能和型号我们要看设计说明确定.电气符号年夜全2009年08月17日星期一 11:11 SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在空中内SCE：吊顶内敷设,要穿金属管一, 导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE 沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或空中下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中, 为3极开关, 额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种, 额定电流32A, 2极开关其他那些符号都是关于导线穿管和敷设方式的一些暗示方法, 你对比着查一下铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA53矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV32铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR22铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线）, 软结构.V－绝缘聚氯乙烯. V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）.S－双绞型.A－镀锡或镀银.F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略, 或聚烯烃护套FD—产物类别代号, 指分支电缆.将要公布的建设部标准用FZ暗示, 其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽ZR: 阻燃 R: 软线 S:双绞线型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格暗示法的含义规格采纳芯数、标称截面和电压品级暗示①单芯分支电缆规格暗示法：同一回路电缆根数＊（1*标称截面）, 0.6/1KV,②多芯绞合型分支电缆规格暗示法：同一回路电缆根数＊标称截面, 0.6/1KV,③多芯同护套型分支电缆规格暗示法：电缆芯数×标称截面-T, 如：4×25-T NHYJV:耐火动力电缆-3*70+35:四芯的铺设方式：穿SC（钢管）100fc（埋地）FC--地板内暗敷WC--墙内暗敷CC--顶板内暗敷除这些．．还有ACC--吊顶内敷设CE--沿顶板明敷CT--桥架明敷电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ高压电力配电箱柜 AP高压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP 直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC火灾报警控制器箱 AFC设备监控器箱 ABC住户配线箱 ADD信号放年夜器箱 ATF分配器箱 AVP接线端子箱 AXT电气箱柜名称编号规格型号高压开关柜 AH高压计量柜 AM高压配电柜 AA高压电容柜 AJ高压电力配电箱柜 AP高压照明配电箱柜 AL应急电力配电箱柜 APE应急照明配电箱柜 ALE高压负荷开关箱柜 AF高压电容赔偿柜 ACC或ACP 直流配电箱柜 AD把持信号箱柜 AS控制屏台箱柜 AC继电呵护箱柜 AR计量箱柜 AW励磁箱柜 AE高压漏电断路器箱柜 ARC 双电源自动切换箱柜 AT多种电源配电箱柜 AM刀开关箱柜 AK电源插座箱 AX建筑自动化控制器箱 ABC 火灾报警控制器箱 AFC设备监控器箱 ABC。
如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。
这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。
参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。
它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。
注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。
2--time-delay starting or closing relay 延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。
功能号48，62，79 及82 定义的除外。
3--checking or interlocking relay校验或联锁继电器，在装臵中，反映其它元件的工作位臵或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位臵和一些预定条件进行校验。
4--master contactor主接触器是一种由元件 1 及其相当的元件、中间继电器、保护元件等控制的元件。
其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。
5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。
这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。
7--rate-of-change relay变化速率继电器。
当被测量的变化速率超过门限值时动作。
元件63 定义的除外。
8--control power disconnecting device操作电源切断元件是一种隔离元件，如刀开关、断路器、或插入式熔丝等。
用于将控制母线或设备与操作电源接通或断开。
(操作电源中包括供给小型电机、加热器等设备的辅助电源。
)9--reversing device反向元件用于实现电机磁场的反向或完成其它任何反向功能。
10--unit sequence switch单元顺序开关用于变换顺序，使各个单元从多元设备中投入或撤出工作。
11--multifunction device多功能元件。
可完成3 个或以上比较重要的功能，而这些功能只能由多个功能元件组合完成。
该元件所有能完成的功能应在图纸、元件功能定义清单或继电器整定单中说明。
注：如果元件仅具有2个功能，则以这两个功能的编号表示。
12--overspeed device超速元件通常是直接连接的速度开关，当电机超速时动作。
13--synchronous-speed device同步速度元件，如离心速度开关、差频继电器、电压继电器、欠电源继电器、或任何形式的元件在接近电机的同步转速时工作。
14--underspeed device欠速元件，当电机转速降到低于给定值时动作。
15--speed or frequency matching device速度或频率匹配元件，其功能是调整和保持一台电机或一个系统的速度或频率，使之与另一台电机或系统的速度或频率相等或接近。
16--not used备用17--shunting or discharge switch分路或放电开关，用于接通或断开除电阻器外的任何器件，如电机的磁场绕组、电枢绕组、电容器和电抗器的分路。
(本类器件不包括那些在电机起动过程中，有可能被用来作为分路用的器件6 以及类似器件，同时也不包括切换电阻器用的器件)18--accelerating or decelerating device 加速或减速元件，用来合闸使电机引起增速或减速的回路。
19--starting-to-running transition contactor 起动-运转转换接触器是一种能使电机由起动接线状态自动转换到运转接线状态的元件。
20--electrically operated valve电气操纵阀是一种应用于流体管道上的电气操作控制和监测的阀门。
(该阀门功能可用后缀字母说明)21--distance relay距离继电器，当回路的导纳、阻抗或电抗的增或减变化超出预定值时动作的继电器。
22--equalizer circuit breaker均衡电流断路器用于多元装臵中，接通或切断电机磁场的调节设备、断路器或其电源平衡装臵。
23--temperature control device温度控制元件，反应电机设备、介质的温度升高或降低的元件，当温度超过或低于预定值时动作。
(以恒温器为例，当温度降到一预定值时，合上开关柜的加热器)24--volts per hertz relay电压/频率继电器。
当电压与频率的比率超过或低于预定值时动作，该继电器具有瞬时或延时特性。
25--synchronizing or synchronism-check relay 同步或同期检查继电器。
同步元件提供输出使两条回路在零相角差时闭合，它不一定具有电压及速度控制。
同期检查继电器使两条回路在规定的电压、相差和频率内并列。
26--apparatus thermal device设备热元件，当被保护设备或其它介质的温度超过或低于预定值时动作。
27--under voltage relay欠电压继电器，当电压降至给定值时动作的元件。
28--flame detector火焰检测器是监控燃气轮机或蒸汽锅炉等中心火焰的元件。
29--isolating contactor or switch隔离接触器或开关，用于事故运行、维修、试验时将一回路与其它回路明显的隔离开来。
30--annunciator relay信号继电器是一种非自动复归的元件，在保护元件动作时分别给出直观的显示兼可完成闭锁功能。
31--separate excitation device他励元件，当起动时连接同步电机的并激磁场回路到他励磁场的电源，或使电源整流器的励磁回路和灭弧回路带电。
32--directional power relay功率方向继电器，是在一给定的功率潮流方向达到某一预定值时动作，比如发动机失去原动力而变成电动机运行导致的逆功率。
33--position switch位臵开关，当此元件功能编号的主要元件或设备零部件的工作位臵达到某一给定位臵时接通或断开接触。
34--mater sequence device主程序元件，如电动操作的多节点开关、计算机程序元件等。
当对一台设备进行起动、停止或其它顺序性切换操作时，利用它来确定该设备中主要元件的操作顺序。
35--brush-operating or slip-ring short-circuiting device电刷或滑环短路元件可用来提起插入或移动电机的碳刷，或短路其滑环或用于使转向器接触或撤出。
36--polarity or polarizing voltage device 极性或极化电压元件。
操纵或允许另一元件仅在预定的条件下投入工作，或用于检测设备中极化电压的出现。
37--undercurrent or underpower relay欠电流或低功率继电器。
当电流或功率潮流下降到某一预定值时动作的继电器。
38--bearing protective device轴承保护元件。
当轴承超温时或轴承在异常的机械振动时，如因过渡磨损而最终导致轴承温度过高时动作的继电器。
39--mechanical condition monitor机械工况监控器是在设备发生异常机械工况条件下动作的元件，例如过大的振动、偏心膨胀冲撞、倾斜或密封损坏等，但不包括与轴承有关的元件38 在内。
40--field relay励磁继电器。
当机组的励磁电流发生故障时，或低于给定值时动作，或当一台交流电机的电枢无功电流过大，而又显示异常低的磁场激磁时动作。
41--field circuit breaker励磁断路器是接通或撤出一台电机励磁回路的工作元件。
42--running circuit breaker运行断路器，其主要功能是在运行或操作电压下将一台电机与其电源接通，亦可用作接触器，将它与断路器或其它保护装臵串接使用，主要用于频繁开、合操作的断路器。
43--manual transfer or selector device手动转换或选择元件。
转换控制回路，以便改变切换设备或其它元件的逻辑方式。
44--unit sequence starting relay单元顺序起动继电器。
是在单元设备故障时，或在上述单元异常工作时，起动下一有效单元工作的元件。
45--atmospheric condition monitor大气条件监控器。
当发生有破坏性的烟雾爆炸混合物、烟雾、火光等异常的大气条件时工作的元件。
46--rever-phase or phase-balance current relay 反相或相平衡电流继电器。
当多相电流是反相序的，或不平衡的，其负序分量超过给定值时动作的继电器。
47--phase-sequence or phase-balance voltage relay 相序或相平衡电压继电器。
在规定的相序多相电压的预定值条件下,当多相电压不平衡或负序电压超过预定值时动作的继电器。
48--incomplete sequence relay操作顺序不全继电器。
如果正常的起动运转或停机等顺序在预定的时间内，未正当地完成，它将使设备回复原态或断开位臵，并加以闭锁。
49--machine or transformer thermal relay 电机或变压器的温度继电器。

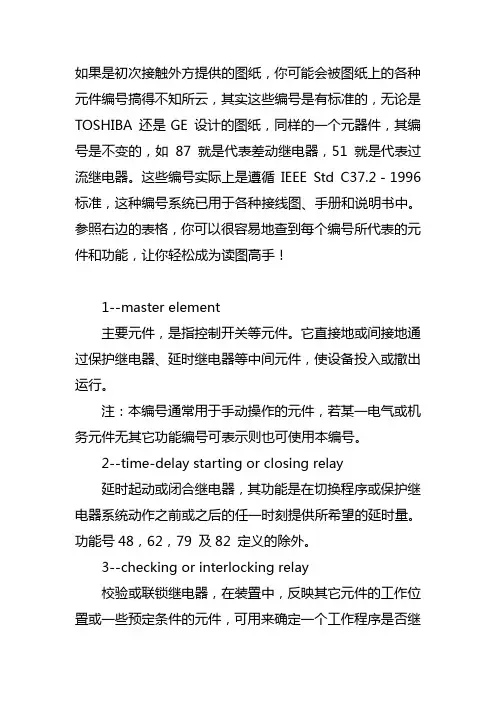

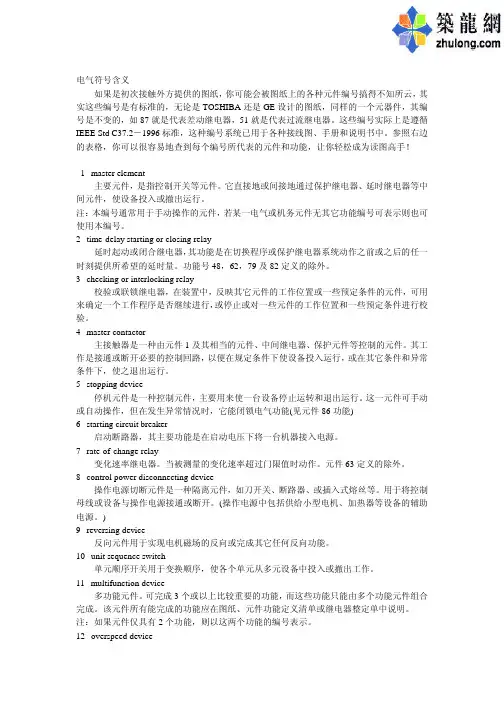

当电机的电枢及其它通电线圈部件的温度、电机或电源变压器的元件温度超过预定值时工作的继电器。
50--instantaneous overcurrent relay瞬时过流继电器。
在电流超过预定值时无内部延时而动作的元件。
51--ac time overcurrent relay交流时限过流继电器是一种具有定时反时限特性的继电器，在交流回路电流超过预定值时动作。
52--ac circuit breaker交流断路器。
用于在正常条件下开合交流电源回路，或在故障紧急情况下断开电源回路的元件。
53--exciter or dc generator relay励磁机或直流发电机继电器。
