日本电器符号

.电器图形符号大全电器符号大全序图形符号说明号1 开关(机械式)电气图形符号2 多级开关一般符号单线表示3 多级开关一般符号多线表示4接触器(在非动作位置触点断开)KM5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8 熔断器式断路器9断路器QF隔离开关10QS熔断器一般符号11FU12跌落式熔断器FF13 熔断器式开关14 熔断器式隔离开关15 熔断器式负荷开关16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21SB按钮开关(不闭锁)22 旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24 位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30 先断后合的转换触点31 当操作器件被吸合或释放时,暂时闭合的过渡动合触点32 座(内孔的)或插座的一个极33 插头(凸头的)或插头的一个极34 插头和插座(凸头的和内孔的)35 接通的连接片36 换接片37 双绕组变压器38 三绕组变压器39TA自耦变压器40 电抗器扼流图41电流互感器脉冲变压器42 具有两个铁芯和两个二次绕组的电流互感器43 在一个铁芯上具有两个二次绕组的电流互感器44 具有有载分接开关的三相三绕组变压器，有中性点引出线的星形-三角形连接45 三相三绕组变压器，两个绕组为有中性点引出线的星形，中性点接地，第三绕组为开口三角形连接46 三相变压器星形-三角形连接47 具有有载分接开关的三相变压器星形-三角形连接848 三相变压器星形-曲折形连接49 操作器件一般符号50 具有两个绕组的操作器件组合表示法51 热继电器的驱动器件52 气体继电器53 自动重闭合器件54 电阻器一般符号55 可变电阻器可调电阻器56 滑动触点电位器57 预调电位器58 电容器一般符号59 可变电容器可调电容器60 双联同调可变电容器61 指示仪表(星号必须按规定予以代表)62PV电压表63PA电流表64 无功电流表电气图形符号65 最大需量指示器(由一台积算仪表操作的)66PR无功功率表67PW功率因素表68PF频率表69 温度计、高温计(θ可由t代替)70 转速表71 积算仪表、电能表(星号必须按规定予以代替)72 安培小时计73PJ电能表(瓦特小时表)74PJR无功电能表75 带发送器电能表76 由电能表操纵的遥测仪表(转发器)77 由电能表操纵的带有打印器材的遥测仪表(转发器)序号 图 形 符 号说 明111控制及信号线路(电力及照明用) 112原电池或蓄电池113原电池组或蓄电池组114带抽头的原电池组或蓄电池组 115接地一般符号116接机壳或接底板117无噪声接地118保护接地119等电位78屏、盘、架一般符号注:可用文字符号或型号表示设备名称79列架一般符号80人工交换台、中断台、测量台、业务台等一般符号120 电缆终端头121 电力电缆直通接线盒122 电力电缆连接盒电力电缆分线盒123 控制和指示设备124 报警启动装置(点式-手动或自动)125 线型探测器126 火灾报警装置127 热128烟129易爆气体130 手动启动。

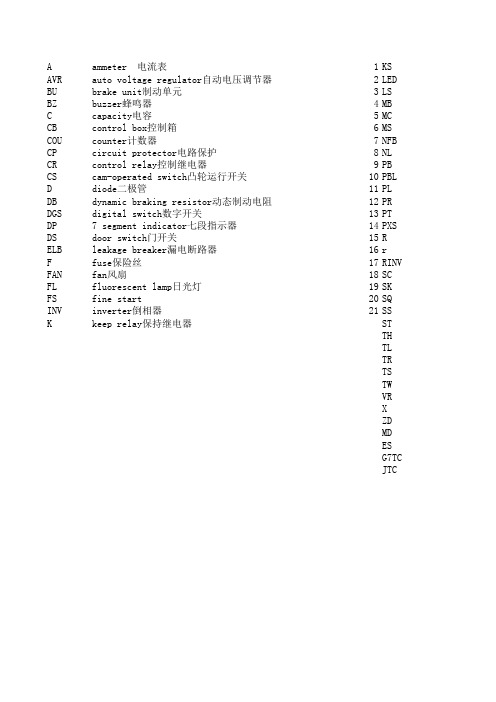

A ammeter 电流表 1KS AVR auto voltage regulator自动电压调节器2LED BU brake unit制动单元3LS BZ buzzer蜂鸣器4MBC capacity电容5MC CB control box控制箱6MS COU counter计数器7NFB CP circuit protector电路保护8NL CR control relay控制继电器9PB CS cam-operated switch凸轮运行开关10PBLD diode二极管11PL DB dynamic braking resistor动态制动电阻12PR DGS digital switch数字开关13PT DP7 segment indicator七段指示器14PXS DS door switch门开关15R ELB leakage breaker漏电断路器16rF fuse保险丝17RINV FAN fan风扇18SC FL fluorescent lamp日光灯19SK FS fine start20SQ INV inverter倒相器21SS K keep relay保持继电器STTHTLTRTSTWVRXZDMDESG7TCJTCkey switch按键开关light emission diode发光二极管limit switch限位开关motor breaker电机断路器magnetic contactor磁性接触器magnetic switch磁性开关no fuse breaker无保险丝断路器neon lamp霓虹灯push button switch按钮开关illuminating PB 发光按钮pilot lamp先导灯photocell sensor光电池传感器revolving warning lamp旋转报警灯proximity switch接近开关control relay控制继电器resistor电阻variable resistor for speed change变速用可变电阻outlet出口surge killer浪涌消除sequencer时序select switch选择开关signal tower信号塔thermal relay热继电器on-delay timer延时开定时器transformer变压器toggle switch拨动开关weekly timer周计时器varistor变阻器power relay电源继电器zener diode期纳二极管touch panel触摸屏ES motor controller ES电机控制器I/O relay terminal I/O继电器端子junction connector 接点。

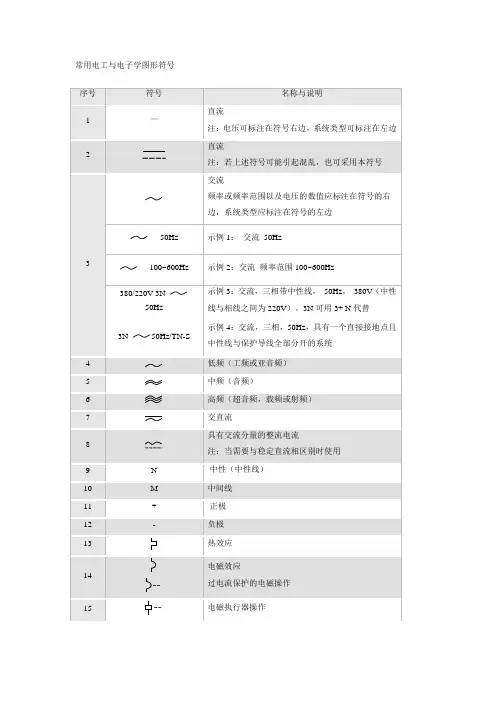

常用电工与电子学图形符号
●根据国际GB4728《电气图用图形符号》，并参照国际电工委员会（IEC）的规定。

●本表有可能存在录入错误，本表仅供参考，请用户在使用时查阅相关的国际标准以最后确
认。

电力系统中广泛采用的是电磁式电流互感器(以下简称电流互
感器)，它的工作原理和变压器相似。

电流互感器的原理接线，如左图所示。

电流互感器的特点是： (1)一次线圈串联在电路中，并且匝数很少，因此，一次线圈中的电流完全取决于被测电路的负荷电流．而与二次电流无关；(2)电流互感器二次线圈所接仪表和继电器的电流线圈阻抗都很小，所以正常情况下，电流互感器在近于短路状态下运行。

电流互感器一、二次额定电流之比，称为电流互感器的额定互感比：
k n=I1n/I2n
因为一次线圈额定电流I1n己标准化，二次线圈额定电流I2n 统一为5(1或0.5)安，所以电流互感器额定互感比亦已标准化。

k n还可以近似地表示为互感器一、二次线圈的匝数比，即k n≈k N=N1/N2式中N1、N2为一、二线圈的匝数。

100/)。

电气设备常用文字符号在电气控制领域中，一些特定的文字符号被广泛使用。

这些文字符号在设计、编程、绘制电路图和参数说明中非常重要，因为它们提供了非常重要的信息。

本文章将介绍一些电气设备常用文字符号。

1. 电源标志电源标志通常用来标注电路图中的电源输入和输出。

在美国，这个符号表示总电路电源线，该符号是一个圆圈（空心或实心），在圆圈内部有一条水平或垂直的线，表示电源的极性。

通常即使在标注的电源电压不明确时，这个符号也会自动标识出该电源的极性。

在欧洲，电源标记的符号颜色不同，符号是一个矩形，并有两个悬挂向下的线表示电源的极性。

2. 接地标志接地标志是一个表示接地点的符号。

接地标志通常用于连接电路上的设备接地点。

在美国，接地标志是一个三角形，其中下方有一条水平线，并在三角形的顶部有两个竖线。

在欧洲，接地标志是一个由三个悬置向下的线组成的等边三角形。

3. 断路器标志断路器标志通常用于表示断电器或隔离开关位置。

在电路图上，断路器符号通常表示在流动过程中的电气断开。

在美国，断路器符号由一个正方形表示，正方形的中心垂直地通过一个熔断器包含熔断器符号，表示断路器关掉。

在欧洲，断路器符号由一个空心的方框内垂直个水平各有一条线组成。

4. 电机标志电机标志用来代表所有类型的电动机，包括异步电动机和直流电动机等。

在电路图中，电机符号通常用于标注电动机线圈的连接点或控制继电器。

欧洲和美国通常使用类似的电机符号，包括一个有矩形加上半圆的标志。

矩形代表电机本身，半圆表示电机的转子。

5.传感器标志传感器标志通常用于标注用于探测温度、压力和流量等的传感器。

在电路图中，传感器符号通常用于标注传感器出信息或编码器的连接方式。

通常，在电路图上，传感器符号表示为一个小圆圈，周围带有线条和箭头，这些线条和箭头表示连接传感器电路和信号。

6. 变压器标志变压器标志通常用于标注步进电机、分配变压器或调节电压的变压器。

在电路图中，变压器符号通常用于表示变压器的主要元件，包括绕组及其连接点。

常用低压电气图形符号和文字符号公司图纸常用电气图形符号和文字符号FU熔断器HL信号灯EL照明灯PAA电流表PVV电压表PJKWh有功电度表QF断路器QS隔离开关V二极管～U逆变器～U整流器TA形式1形式2电流互感器电压互感器QL负荷开关QS刀熔开关TKM KM接触器文字符号电气的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。

这两个标准都是根据IEC国际标准而制定的。

在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。

文字符号分为基本文字符号和辅助文字符号。

基本文字符号分为单字母符号和双字母符号两种。

单字母符号应优先采用，每个单字母符号表示一个电气大类，如表1-4所示。

如C表示电容器类，R表示电阻器类等。

双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。

例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。

文字符号用于标明电器的名称、功能、状态和特征。

同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。

辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。

辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。

辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。

电气图形符号和电气文字符号方便用户查阅、设计电气图纸，昌晖仪表制造有限公司依据最新国家标准、IEC标准，整理了电气图纸设计中最常见的电气符号与大家分功能性文件用电气图形符号直流电图形符号交流电图形符号正极直流电文字符号：DC 交流电文字符号：AC负极中线（中间线）中间线接地柔性连接绞合导线屏蔽导线电缆中的导线端子绞合导线文字符号：WD 端子板文字符号：插座、阴接触件（连接器的）插头、阳接触件（连接器的）插头和插座插座文字符号：XS 插头文字符号：XP连接片断开的连接片电阻连接片文字符号：XB 连接片文字符号：XB 电阻文字符号：RA；R(旧)压敏电阻分路器、带分流和分压端子的电阻器电热元件压敏电阻文字符号:RV 启动电阻器(分流器)文字符号：RS 电加热元件文字符号：EE电容器极性电容器二极管电容器文字符号：CA；C(旧) 二极管文字符号：VD电压调整二极管、单向击穿二极管三极晶体闸流管PNP半导体管稳压二极管文字符号：VV 晶体三极管文字符号：VT PNP半导体管文字符号:V集电极接管壳的PNP半导体管双向三极晶体闸流管电感器、线圈、绕组、扼流圈PNP半导体管文字符号:V 双向晶体闸流管文字符号：VS 扼流线圈文字符号：RA；LC(旧)励磁线圈文字符号：RA；LE(旧)整流器、逆变器原电池、蓄电池组电能发生器、转换的电能发生器逆变器文字符号：TB；UV(旧) 蓄电池文字符号：GB 电能发生器文字符号：GF；GS(旧) 调制器、混频器文字符号：UM光电发生器直流/直流逆变器整流器整流器文字符号：TB；U(旧)隔离开关具有中间断开位置的双向隔离开关负荷开关（负荷隔离开关）隔离开关文字符号：QB；QS(旧) 隔离开关文字符号：QB；QS(旧) 负荷开关文字符号：QB；QS(旧)自动释放功能的负荷开关断路器熔断器式开关断路器文字符号：QA；QF(旧) 熔断器式开关文字符号：QA；QKF(旧)熔断器式隔离开关熔断器式负荷开关接触器、接触器的主动合触点熔断器式隔离开关文字符号：QA；QKF(旧) 接触器触点文字符号：QA；KM(旧)接触器的动断触点静态开关静态（半导体）接触器接触器触点文字符号：QA；KM(旧)熔断器带连杆的熔断器（撞击式熔断器）火花间隙熔断器文字符号：FA；FU(旧) 熔断器文字符号：FA；FU(旧)避雷器开关的一般符号、动合(常开)触点开关的一般符号、动断(常闭)触点避雷器文字符号：F 接触器触点文字符号：KM 中间继电器触点文字符号:KA先断后合的转换触点中间断开的双向转换触点先合后断的转换触点比其他触点提前吸合的常开触点比其他触点滞后吸合的常开触点比其他触点滞后释放的常闭触点其它触点提前释放的常闭触点被吸合时延时闭合的常开触点被释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT被吸合时延时闭合的常闭触点被释放时延时闭合的常闭触点被吸合时延时闭合、释放时延时断开的常开触点时间继电器文字符号：KT 时间继电器文字符号：KT 时间继电器文字符号：KT手动操作开关一个手动三极开关(形式1) 动合触点且自复位按钮试验按钮文字符号：SE复归按钮文字符号：SR按钮文字符号：SB有常开触点但无自动复位旋转开关有常开触点自复位蘑菇式按钮开关有常开触点钥匙操作的按钮开关转换开关文字符号：SA 按钮文字符号：SB 按钮文字符号：SB防误操作动合常开触点的按钮开关位置开关，常开触点位置开关，常闭触点按钮文字符号：SB 位置开关文字符号：SQ 位置开关文字符号：SQ热敏开关，常开触点热敏开关，常闭触点热敏自动开关，常闭触点热继电器，常闭触点液位控制器，常开触点继电器的线圈热继电器文字符号：BB；FR(旧)连个独立绕组的操作器组合表示法延时吸合继电器的线圈缓慢释放继电器的线圈时间继电器文字符号：KT吸收和缓放继电器的线圈机械保持电器的线圈电子继电器驱动元件静态继电器一般符号，常开触点欠压继电器电流继电器(有最大和最小电流整定值)电流继电器文字符号：瓦斯保护器自动重合闸继电器电压表电压表文字符号：PV无功电流表积算仪表激励的最大需用量指示器无功功率表无功电流表文字符号：FAR 无功功率表文字符号：PR功率因素表相位表频率计功率因素表文字符号：PPF 相位表文字符号：PPA 频率表文字符号:PF同步指示器检流计转速表记录式功率表温度计、高温计组合式记录功率表和无功功率表录波器电度表复费率电度表超量电度表发送器电度表带最大需量记录器电度表无功电度表带最大需量指示器电度表热电偶(形式1)无功电度表文字符号：PJR 最大需量表(负荷监测仪)文字符号：PM 热电偶文字符号：TC热电偶(形式2) 信号转换器带触点的钟热电偶文字符号：TC母钟子钟、钟信号灯信号灯文字符号：HG(绿)；HR(红)闪光型信号灯电喇叭电铃蜂鸣器报警器电机\发电机电气图形符号发电机同步发电机电动机发电机文字符号：G 同步发电机文字符号：GS 电动机文字符号：M同步电动机三相绕组式感应电动机三相鼠笼式感应电动机同步电动机文字符号：MS单相鼠笼式有分相绕组引出端的感应电动机鼠笼式电动机文字符号：MC变压器图形符号双绕组变压器双绕组变压器（形式2）绕组间有屏蔽的双绕组单相变压器变压器文字符号：T一个绕组上有中心点抽头的变压器一个绕组上有中心点抽头的变压器绕组间有屏蔽的双绕组单相变压器星形-三角形连接的三相变压器星形-三角形连接的三相变压器四个抽头星形-星形连接的变压器四个抽头星形-星形连接的变压器单相变压器组成的三相变压器，星形-三角形连接有载分接开关的三相变压器有载分接开关的三相变压器星形-星形-三角形连接三相变压器星形-星形-三角形连接三相变压器自藕变压器单相自藕变压器单相自藕变压器三相自藕变压器，星形连接三相自藕变压器，星形连接可调压的单相自藕变压器可调压的单相自藕变压器三相感应调压器电流电压互感器图形符号扼流线圈电压互感器三绕组电压互感器电压互感器文字符号：TV两个铁芯两个次级绕组电流互感器电流互感器有一个铁芯两个次级绕组电流互感器电流互感器文字符号：TA 电流互感器文字符号：TA三个电流互感器具有三条穿线一次导体的脉冲变压器或电流互感器具有两个铁心，每个铁心有一个次级绕组的三个电流互感器二个电流互感器(第1、3相各有一个；三根次级引线)具有两个铁心，每个铁心有一个次级绕组的二个电流互感器位置文件用电气图形符号规划（设计）的发电站运行的或未加规定的发电站规划(设计)的热电站运行的或未加规定的发电站规划(设计)的变电所、配电所运行的或未加规定的变电所、配电所线路、连线地下线路具有埋入地下连接点的线路接地极接地线水下(海底)线路架空线路管道线路(标注管孔数量)管道线路电缆桥架线路电缆沟线路过孔线路中性线保护线保护接地线中性线和保护线共用线具有保护线和中性线的三相配线向上配电向下配线单根连线汇入线束垂直通过配线线束(方法1) 线束(方法2) 单线连线多线连线避雷带、避雷线、避雷网避雷针物件(轮廓内填写代号或文字) 物件(轮廓内填写代号或文字) 电气箱柜(就近标注种类代号)配电中心动力配电箱应急电力配电箱照明配电箱应急照明配电箱盒(箱)接线盒用户端发电机起动机调节-起动器星-三角起动器可逆式电机直接在线接触器式起动器自藕变压器式起动器带可控整流器的调节-起动器多个电源插座带保护接点(电源插座) 单相(电源插座) 三相(电源插座)三相防爆(电源)插座单相密封(电源)插座三相密封(电源)插座带护板的(电源)插座带单极开关的(电源)插座带连锁开关的(电源)插座具有隔离变压器的插座开关一般符号暗装开关带指示灯的开关单极限时开关多拉单极开关两控单极开关中间开关、等效电路图调光器按钮两个按钮单元组成的按钮盒三个按钮单元组成的按钮盒限时设备、定时器定时开关钥匙开关、看守系统装置散光灯气体放电灯的辅助设备在专用电路上的事故照明灯自带电源的事故照明灯故障灯、危险信号灯，红色闪烁热水器电风扇时钟、时钟记录器电锁安全隔离变压器电动阀电磁阀风机盘管窗式空调器熔断器盒刀开关箱断路器箱、母线槽插接箱接线端子箱固定分支带有保护触点的插座的直通段带有设备箱固定式分支器的直通区域。

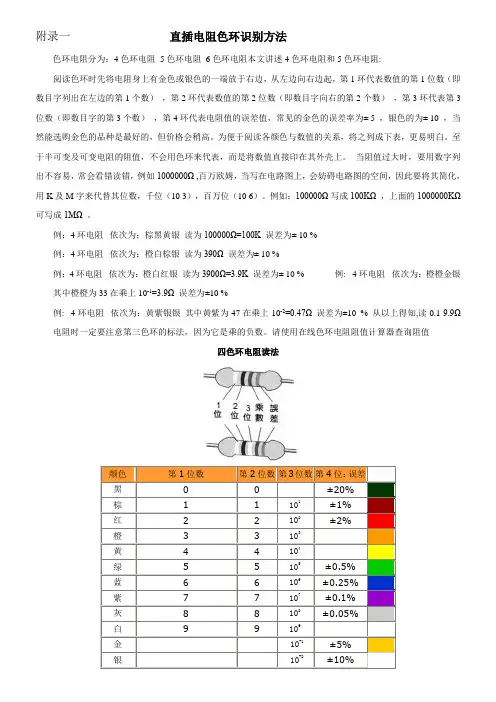

附录一直插电阻色环识别方法色环电阻分为：4色环电阻5色环电阻6色环电阻本文讲述4色环电阻和5色环电阻:阅读色环时先将电阻身上有金色或银色的一端放于右边，从左边向右边起，第1环代表数值的第1位数（即数目字列出在左边的第1个数），第2环代表数值的第2位数（即数目字向右的第2个数），第3环代表第3位数（即数目字的第3个数），第4环代表电阻值的误差值，常见的金色的误差率为± 5 ，银色的为± 10 ，当然能选购金色的品种是最好的，但价格会稍高。

为便于阅读各颜色与数值的关系，将之列成下表，更易明白。

至于半可变及可变电阻的阻值，不会用色环来代表，而是将数值直接印在其外壳上。

当阻值过大时，要用数字列出不容易，常会看错读错，例如1000000Ω ,百万欧姆，当写在电路图上，会妨碍电路图的空间，因此要将其简化，用K及M字来代替其位数，千位（10 3），百万位（10 6）。

例如：100000Ω写成100KΩ ，上面的1000000KΩ可写成1MΩ 。

例：4环电阻依次为：棕黑黄银读为100000Ω=100K 误差为± 10 %例：4环电阻依次为：橙白棕银读为390Ω误差为± 10 %例：4环电阻依次为：橙白红银读为3900Ω=3.9K 误差为± 10 % 例: 4环电阻依次为：橙橙金银其中橙橙为33在乘上10-1=3.9Ω 误差为±10 %例: 4环电阻依次为：黄紫银银其中黄紫为47在乘上10-2=0.47Ω 误差为±10 % 从以上得知,读0.1-9.9Ω电阻时一定要注意第三色环的标法，因为它是乘的负数。

请使用在线色环电阻阻值计算器查询阻值四色环电阻读法五色环电阻读法附录二贴片电阻标识方法附录三贴片电容的型号命名方法及规则简介贴片电容概述：全称：多层（积层、叠层）片式陶瓷电容器，也称为贴片电容、片容，英文缩写：MLCC。

贴片电容的颜色，常规见得多的就是比纸板箱浅一点的黄，和青灰色，这在具体的生产过程中会有产生不同差异，COG材质常规颜色是黄色，X7R材质常规以灰色为主。
