下载文档原格式
不锈钢材质耐氯离子腐蚀标准参考关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页，明确约定：⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L选择影响因素除了上述的循环水中氯离子含量多少、水的温度和被冷却介质的温度外，还有循环冷却水的酸碱度，同样的氯离子含量，在酸性环境下腐蚀性增强，反之减弱.如316不锈钢材料，对于1．20×10I4(120 ppm，）氯离子含量的循环冷却水，在pH值为5时，不腐蚀的合适温度为:4o℃，在pH值为9时，不腐蚀的合适温度可以大于130℃202不锈钢相关资料：202不锈钢相当于我国的 1Cr18Mn8Ni5N，其中Cr前面的1是表示它的平均碳含量为0.1%（实际≤0。
12％).奥氏体不锈钢按其化学成分又分为铬镍系(美国为300系）奥氏体不锈钢和铬锰系(美国为200系）奥氏体不锈钢两个系列。
铬锰系(200系）奥氏体不锈钢实在铬镍系奥氏体不锈钢基础上，往钢中加入锰和（或）氮代替贵重金属镍元素而发展起来的，它的奥氏体元素，除锰之外还有氮，一般还有适量的镍（4%~6%）。
钢中锰起稳定奥氏体的作用。
由于氮强烈的形成并稳定奥氏体且起很好的固溶强化作用，提高了奥氏体不锈钢的强度，因此这个系列的不锈钢，适宜在承受较重负荷而耐蚀性要求不太高的设备和部件上使用.在200系列的不锈钢中，是用足够的锰和氮来代替镍,镍的含量越低，所需要加入的锰和氮就越高，形成100%的奥氏体结构,因此200系不锈钢具备奥氏体钢的无磁特性。
但由于抗晶间腐蚀和抗点腐蚀能力明显低于300系不锈钢，使用范围具有局限性。
四种不锈钢的鉴别方法①光谱：用高压电激发光谱枪（该仪器体积小，携带方便）打光谱可定性区分出钢的元素种类,以及含量的大致高低。
②化学试剂：有一种专门的试剂叫镍定性液，将其滴在不锈钢表面，通电后瞬间氧化，生成淡白色或浅黄色,说明该不锈钢不含镍；生成淡玫瑰红色且马上褪色变成深黄色，说明该不锈钢含镍在1%—2%左右；生成玫瑰红色且不褪色，说明该不锈钢含镍在4％以上，玫瑰红色越鲜艳说明含镍量越高。
不锈钢氯离子含量标准不锈钢是一种具有优良耐腐蚀性能的合金材料，因其在氯化物环境中的抗腐蚀性能而得到广泛应用。
在实际应用中，不锈钢制品常常会接触到含氯介质，因此不锈钢中的氯离子含量成为评定其抗腐蚀性能的重要指标之一。
我国对不锈钢氯离子含量的标准规定主要包括两个方面，一是对不锈钢材料的氯离子含量进行了限制，二是对不锈钢制品在不同环境下的抗腐蚀性能进行了分类标准。
根据相关标准规定，不同用途的不锈钢制品对氯离子含量有不同的要求。
首先，不锈钢材料的氯离子含量标准是指在不锈钢材料的化学成分中，对氯离子含量进行了严格的限制。
目前，国家标准对不锈钢材料的氯离子含量限制在0.03%以下，这是由于氯离子是导致不锈钢腐蚀的主要因素之一，超标的氯离子含量会导致不锈钢制品在潮湿、氯化物环境中出现腐蚀现象。
因此，严格控制不锈钢材料中的氯离子含量，对于保证不锈钢制品的耐腐蚀性能具有重要意义。
其次，不同环境下的不锈钢制品对氯离子含量有不同的要求。
一般来说，对于在常温、常压下的不锈钢制品，国家标准规定的氯离子含量限制是0.03%以下；而对于在高温、高压、高氯化物浓度环境下使用的不锈钢制品，国家标准对其氯离子含量有更为严格的要求，一般要求在0.01%以下。
这是因为在高温、高压、高氯化物浓度环境下，不锈钢制品更容易发生腐蚀，因此需要进一步降低氯离子含量，以保证其抗腐蚀性能。
总的来说，不锈钢氯离子含量标准是保证不锈钢制品耐腐蚀性能的重要指标之一。
严格控制不锈钢材料中的氯离子含量，对于提高不锈钢制品的抗腐蚀能力具有重要意义。
同时，根据不同环境下的使用要求，对不同用途的不锈钢制品制定相应的氯离子含量标准，可以更好地满足不同环境下的工程需求，保证不锈钢制品的使用安全可靠。
因此，不锈钢氯离子含量标准的制定和执行，对于保障不锈钢制品的质量和安全使用具有重要意义，也为不锈钢在各个领域的应用提供了有力的保障。
希望相关部门和企业能够严格执行不锈钢氯离子含量标准，确保不锈钢制品的质量和安全使用。
油田污水换热器选材参考目录三、选材参考因素 (2)热导率 (2)抗腐蚀性能 (4)腐蚀极其特点 (4)腐蚀分类 (4)腐蚀评价方法 (6)几种合金的耐Cl—腐蚀性能 (7)四、结论 (17)五、原材料参考价格 (18)重点内容：1、各种金属及合金的热导率数据。
2、腐蚀的基础知识。
3、耐氯离子腐蚀性能优异的金属及合金，并重点介绍了双相钢2205、2507和铜镍合金B10、B30的耐蚀性能。
结论：1、B10、B30应用于此项目需注意控制水体含沙量和流速，以防冲刷腐蚀，B10的设计冲刷流速不得超过1.5m/s；B10的设计冲刷流速不得超过3m/s。
2、双相钢的耐蚀性能优于铜镍合金。
2205在此项目中，当冷凝器温度超过30℃时，有发生缝隙腐蚀的风险，需破坏产生晶间缝隙的条件。
2507完全可以满足此项目的耐蚀性要求。
选材参考因素因项目主要是为污水源热泵的蒸发器和冷凝器选择合适的材料，因此主要的参考因素为材质的传热性能、耐腐蚀能力和成本。
由工艺参数里分离出口和1500处理机出口的水质报告我们可以得出如下信息：1、蒸发器的工作温度为9.6-36℃，冷凝器的工作温度为36-46℃，基本在低温范围运行；2、回注污水和掺输水的水体类型为碳酸氢钠型，水体的PH值为6.8左右，属于中性水体；3、水体中Cl—含量达到1000-1100mg/L，其他腐蚀性离子，如SO4—浓度较小，蒸发器和冷凝器主要需应对较高浓度Cl—的腐蚀。
依据这些信息，我们首先分析各种换热器材料的传热性能。
热导率材料的热导率是表征材料传热性能的重要指标，是指在稳定传热条件下，1m 厚的材料，两侧表面的温差为1度（K，℃），在1秒内，通过1平方米面积传递的热量，单位为瓦/米·度（W/m·K，此处的K可用℃代替）。
热导率是表征材料传热性能好坏的标志，热导率越大，材料的导热性能越好。
热导率与材料的组成结构、密度、含水率、温度等因素有关。
非晶体结构、密度较低的材料，热导率较小。

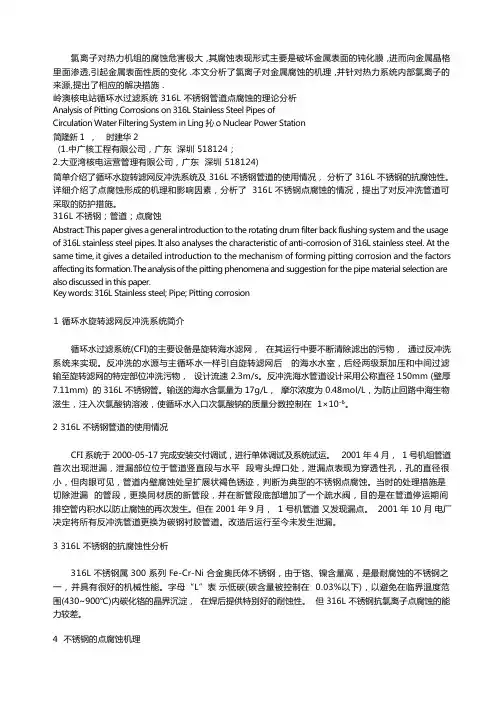

氯离子对热力机组的腐蚀危害极大 ,其腐蚀表现形式主要是破坏金属表面的钝化膜 ,进而向金属晶格里面渗透,引起金属表面性质的变化 .本文分析了氯离子对金属腐蚀的机理 ,并针对热力系统内部氯离子的来源,提出了相应的解决措施 .岭澳核电站循环水过滤系统 316L 不锈钢管道点腐蚀的理论分析Analysis of Pitting Corrosions on 316L Stainless Steel Pipes ofCirculation Water Filtering System in Ling 抋 o Nuclear Power Station简隆新 1 ，时建华 2(1.中广核工程有限公司，广东深圳 518124；2.大亚湾核电运营管理有限公司，广东深圳 518124)简单介绍了循环水旋转滤网反冲洗系统及 316L 不锈钢管道的使用情况，分析了 316L 不锈钢的抗腐蚀性。
详细介绍了点腐蚀形成的机理和影响因素，分析了 316L 不锈钢点腐蚀的情况，提出了对反冲洗管道可采取的防护措施。
316L 不锈钢；管道；点腐蚀Abstract: This paper gives a general introduction to the rotating drum filter back flushing system and the usage of 316L stainless steel pipes. It also analyses the characteristic of anti-corrosion of 316L stainless steel. At the same time, it gives a detailed introduction to the mechanism of forming pitting corrosion and the factors affecting its formation. The analysis of the pitting phenomena and suggestion for the pipe material selection are also discussed in this paper.Key words: 316L Stainless steel; Pipe; Pitting corrosion1 循环水旋转滤网反冲洗系统简介循环水过滤系统(CFI)的主要设备是旋转海水滤网，在其运行中要不断清除滤出的污物，通过反冲洗系统来实现。
1 引言铝、铜合金是工业中应用广泛的合金材料，大量应用于冷却循环系统和发动机的制造，并且其中不少的工业应用是在高浓度氯离子环境中进行的。
腐蚀与防护问题是合金应用中需要解决的首要问题，因此研究铝、铜合金的腐蚀与防护，特别是高浓度氯离子介质中的腐蚀与防护问题具有很高的现实意义和应用价值。
根据美国等世界发达国家的统计[6]，由于腐蚀而造成的损失占国民收入GDP 的2.5%—4%，我国在70年代后陆续对许多行业作了调查统计[6]，其中腐蚀造成损失的数字比例大致在3%—4%。
根据中国腐蚀调查报告的统计数据，2004年由于金属腐蚀引起的损失达到了5000亿元，超过了所有自然灾害造成经济损失的总和。
导致汽车抛锚的故障中，冷却系统的故障位居第一。
冷却系统中最常见的就是生锈、结垢、腐蚀等问题。
可见冷却系统腐蚀的防护，对汽车的安全运行至关重要。
伴随着近二十年来中国经济的高速增长，汽车特别是轿车越来越普及。
预计2005年汽车产量将突破了550万辆，其中轿车将突破300万辆。
现在通用的汽车发动机冷却液一般是由水和乙二醇、丙二醇等有机物混合而成的液体。
对冷却系统有较好的防腐蚀作用，但价格较高，致使一些车辆至今仍使用水作为冷却液，冬季在北方地区使用时为防止冷却液结冰，要反复地进行放空和加注，合金材料使用环境的反复变化，加速了氧气对合金的氧化和腐蚀，对防止冷却系统的腐蚀非常不利。
一些发达国家的冷却液普及率达到了100%，而国内冷却液的普及率较低,市售的冷却液有相当数量是进口的,由于价格较高,一般用于进口车辆。
从我国现有的市场状况来分析，发动机冷却液普及的主要障碍是冷却液成本过高，开发低成本的发动机冷却液对于冷却液的普及意义重大。
一种产品的成本主要是由其原材料决定的，乙二醇的市场价（2005.10）在每吨8500元至9500元之间[9]，配成冷却液后每公斤的成本在5元以上。
乙二醇的生产由裂变石油产品制得，受石油储备及产量的影响很大，降低成本的空间有限；同时用于防冻液生产的乙二醇只是乙二醇应用中的一小部分，市场价格受其它行业影响的因素较大。
氯离子与不锈钢腐蚀氯离子对不锈钢腐蚀的机理!氯离子腐蚀是一种金属晶粒间的腐蚀，表现为不锈钢的脆裂，而且电焊修补后，这中裂纹会沿着焊缝延伸。
根据我们公司的使用情况，设备使用了10年，水温度在70,85摄氏度时候，氯离子在100PPM左右，304的设备开始产生裂纹，最初在焊缝上最为突出，而316L的设备倒是还未出现问题。
但是按照规范奥氏体不锈钢设备氯离子的含量应该控制在25PPM。
从我们使用的情况看，cl-对304的腐蚀一般表现为应力腐蚀的特征，而且多数从焊缝的热影响区、煅件的本体等应力集中的区域开始出现腐蚀。
不锈钢耐腐蚀的机理是由于存在元素铬，铬在很多条件下能钝化从而使设备得以保护。
而以氯为代表的活性阴离子极易破坏钝化膜，在材料局部区域形成孔蚀核，最终形成蚀孔。
因而不锈钢最怕氯离子。
从资料看，什么样的不锈钢对氯离子都没有防腐蚀。
但是我们公司有一种产品的反应釜中包含双氧水，氯化钠，氢氧化钠。
但反应釜使用了好多年还没有出现腐蚀情况。
个人认为，碱性环境氯离子对材质腐蚀不是特别明显。
氯离子一般都是海水里，所以要选耐海水腐蚀的钢种，通常的18-8型奥氏体不锈钢经验证，耐海水腐蚀并不好。
在海水环境下不锈钢的使用，孔蚀、间隙腐蚀的局部腐蚀有时发生。
对这些局部腐蚀的抑制，已知增加Cr和Mo，奥氏体系不锈钢和双相钢，特别是添加N是有效果的，美国研制的超级奥氏体不锈钢(牌号我记不清了)，日本研制的高N奥氏体系不锈钢，因为316L,317L这类钢不抗海水腐蚀～以下钢种供参考:高强度耐海水腐蚀马氏体时效不锈钢 00Cr16Ni6Mo3Cu1N高强度耐海水腐蚀不锈钢 00Cr26Ni6Mo4CuTiAl耐海水不锈钢Yus270(20Cr,18Ni,6Mo,0(2N)(2 ,3(6 ，海水因地域不同而多少有些差异，溶于海水的盐类浓度为3其中氯离子浓度为19000 ppm。
而自来水的氯离子浓度上限值为200 ppm，所以海水中氯离子浓度相当于自来水的lOO倍。
氯离子含量与不锈钢的选型304 CL-含量标准25℃时 100mg/L50℃时 75mg/L75℃时 40mg/L100℃时 20mg/L120℃时 10mg/L下面是不同氯离子含量对应的材料选择，仅供参考氯离子浓度 60度 80度 120度 130度< 10ppm 304 304 304 316< 25ppm 304 304 316 316< 50ppm 304 316 316 Ti< 80ppm 316 316 316 Ti< 150ppm 316 316 Ti Ti< 300ppm 316 Ti Ti Ti> 300ppm Ti Ti Ti Ti关于不锈钢材质耐氯离子腐蚀标准可参照《火电厂循环水处理》一书第179页,明确约定: ⑴、T304不锈钢氯离子含量为0-200mg/L⑵、T316不锈钢氯离子含量为＜1000mg/L⑶、T317不锈钢氯离子含量为＜5000mg/L氯离子对不锈钢钝化膜的破坏处于钝态的金属仍有一定的反应能力，即钝化膜的溶解和修复（再钝化）处于动平衡状态。
当介质中含有活性阴离子（常见的如氯离子）时，平衡便受到破坏，溶解占优势。
其原因是氯离子能优先地有选择地吸附在钝化膜上，把氧原子排挤掉，然后和钝化膜中的阳离子结合成可溶性氯化物，结果在新露出的基底金属的特定点上生成小蚀坑（孔径多在20～30μm），这些小蚀坑称为孔蚀核，亦可理解为蚀孔生成的活性中心。
氯离子的存在对不锈钢的钝态起到直接的破环作用。
对含不同浓度氯离子溶液中的不锈钢试样采取恒电位法测量的电位与电流关系曲线中可以看出阳极电位达到一定值，电流密度突然变小，表示开始形成稳定的钝化膜，其电阻比较高，并在一定的电位区域（钝化区）内保持。
随着氯离子浓度的升高，其临界电流密度增加，初级钝化电位也升高，并缩小了钝化区范围。
对这种特性的解释是在钝化电位区域内，氯离子与氧化性物质竞争，并且进入薄膜之中，因此产生晶格缺陷，降低了氧化物的电阻率。
哈氏合金c22耐氯离子浓度解释说明以及概述1. 引言1.1 概述本文旨在对哈氏合金C22在耐氯离子浓度方面的解释和说明进行探讨。
哈氏合金C22是一种高度腐蚀抗性的镍基合金，在多种恶劣环境下广泛应用。
而氯离子作为常见的腐蚀性物质之一，对哈氏合金C22的性能和寿命具有重要影响。
1.2 文章结构本文将分为以下几个部分来论述哈氏合金C22耐氯离子浓度的相关内容：- 引言：介绍文章背景、目的和结构。
- 哈氏合金C22耐氯离子浓度解释说明：详细描述哈氏合金C22的特性和用途，以及氯离子对其影响，并介绍该合金耐受不同氯离子浓度测试方法。
- 哈氏合金C22耐氯离子浓度概述：探讨不同应用领域中对于哈氏合金C22耐受不同氯离子浓度需求，并总结相关标准、规范要求。
同时，通过案例分析和应用范围讨论展示实际应用情况。
- 结论：总结本文主要观点和发现，展望哈氏合金C22耐氯离子浓度研究的未来方向，并提出相应建议。
- 参考文献：列举本文所引用的相关文献和资料。
1.3 目的本文的目的在于深入探讨和解释哈氏合金C22在不同氯离子浓度下的性能表现，为相关行业在选择材料、设计工艺以及制定标准与规范时提供参考依据。
通过全面了解哈氏合金C22在耐受氯离子腐蚀方面的能力，可以更好地保障工业设备和结构物的长期稳定运行，提高安全性和经济效益。
同时，文章也将为进一步研究哈氏合金C22性能改进提供启示。
2. 哈氏合金C22耐氯离子浓度解释说明：2.1 哈氏合金C22的特性和用途哈氏合金C22是一种高性能镍基合金，具有优异的抗腐蚀性能和耐高温性能。
由于其出色的化学稳定性和耐蚀性，哈氏合金C22广泛应用于各种化工领域，包括硫酸、盐酸、鹼液等强酸环境下的设备制造。
它也被广泛应用于海上平台、石油和天然气加工装置、核电厂以及废水处理等行业。
2.2 氯离子对哈氏合金C22的影响在许多工业环境中，氯离子往往是引起材料腐蚀的主要因素之一。
而对于哈氏合金C22来说，它表现出了极好的抗氯离子侵蚀能力。

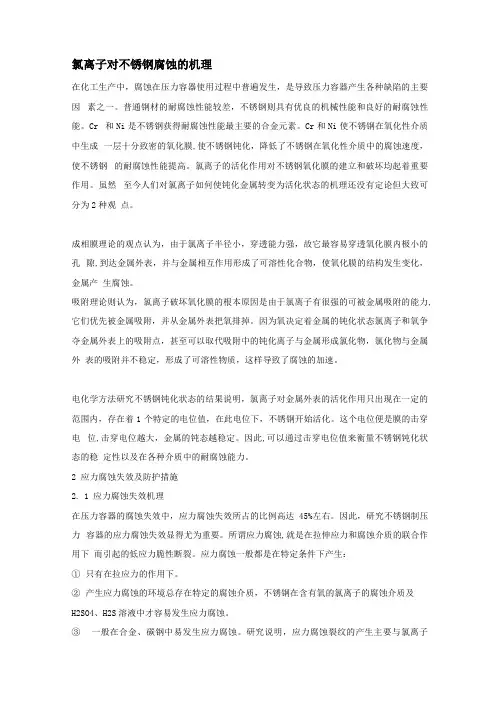

氯离子对不锈钢腐蚀的机理在化工生产中，腐蚀在压力容器使用过程中普遍发生，是导致压力容器产生各种缺陷的主要因素之一。
普通钢材的耐腐蚀性能较差，不锈钢则具有优良的机械性能和良好的耐腐蚀性能。
Cr 和Ni是不锈钢获得耐腐蚀性能最主要的合金元素。
Cr和Ni使不锈钢在氧化性介质中生成一层十分致密的氧化膜,使不锈钢钝化，降低了不锈钢在氧化性介质中的腐蚀速度，使不锈钢的耐腐蚀性能提高。
氯离子的活化作用对不锈钢氧化膜的建立和破坏均起着重要作用。
虽然至今人们对氯离子如何使钝化金属转变为活化状态的机理还没有定论但大致可分为2种观点。
成相膜理论的观点认为，由于氯离子半径小，穿透能力强，故它最容易穿透氧化膜内极小的孔隙,到达金属外表，并与金属相互作用形成了可溶性化合物，使氧化膜的结构发生变化，金属产生腐蚀。
吸附理论则认为，氯离子破坏氧化膜的根本原因是由于氯离子有很强的可被金属吸附的能力, 它们优先被金属吸附，并从金属外表把氧排掉。
因为氧决定着金属的钝化状态氯离子和氧争夺金属外表上的吸附点，甚至可以取代吸附中的钝化离子与金属形成氯化物，氯化物与金属外表的吸附并不稳定，形成了可溶性物质，这样导致了腐蚀的加速。
电化学方法研究不锈钢钝化状态的结果说明，氯离子对金属外表的活化作用只出现在一定的范围内，存在着1个特定的电位值，在此电位下，不锈钢开始活化。
这个电位便是膜的击穿电位,击穿电位越大，金属的钝态越稳定。
因此,可以通过击穿电位值来衡量不锈钢钝化状态的稳定性以及在各种介质中的耐腐蚀能力。
2 应力腐蚀失效及防护措施2.1 应力腐蚀失效机理在压力容器的腐蚀失效中，应力腐蚀失效所占的比例高达45%左右。
因此，研究不锈钢制压力容器的应力腐蚀失效显得尤为重要。
所谓应力腐蚀,就是在拉伸应力和腐蚀介质的联合作用下而引起的低应力脆性断裂。
应力腐蚀一般都是在特定条件下产生：①只有在拉应力的作用下。
②产生应力腐蚀的环境总存在特定的腐蚀介质，不锈钢在含有氧的氯离子的腐蚀介质及H2SO4、H2S溶液中才容易发生应力腐蚀。
304不锈钢氯离子含量最低要求在当今社会，材料的选择与应用对于产品的性能和质量至关重要。
而在不锈钢材料中，304不锈钢因其优异的耐腐蚀性能和机械性能而被广泛应用于食品加工、化工设备、医疗器械等领域。
然而，随着环境污染和工业化进程的加剧，氯离子的侵蚀性对于不锈钢材料的腐蚀性能提出了更高的要求。
对于304不锈钢的氯离子含量的最低要求成为了一个重要的研究和开发方向。
一、氯离子对304不锈钢的影响氯离子是不锈钢材料的一大腐蚀介质，当氯离子的含量超过一定的浓度时，将严重影响304不锈钢的耐腐蚀性能。
因为氯离子在304不锈钢表面形成氯离子离子膜，阻止了氧的进入，导致氧化还原反应不能进行，从而降低了不锈钢的耐蚀性。
尤其是在高温、高压或潮湿环境下，氯离子更容易引起不锈钢材料的腐蚀。
而304不锈钢通常被应用在具有腐蚀环境的领域，因此对于其氯离子含量的最低要求显得尤为重要。
二、304不锈钢氯离子含量的最低要求针对304不锈钢在不同应用环境下对氯离子含量的最低要求存在一些差异。
在一般的室内环境下，氯离子的含量要求相对较低，一般在50ppm以下即可满足需求。
而在潮湿、高温、高压及有机酸或盐酸等腐蚀性介质环境中，对304不锈钢的氯离子含量有更高的要求，通常要求在25ppm以下。
在一些特殊领域比如海洋工程等，对氯离子含量更是提出了更高的要求，一般控制在10ppm以下。
对于304不锈钢氯离子含量的最低要求应该根据具体应用环境来进行细化和规范。
三、个人观点和理解个人认为，对于304不锈钢氯离子含量的最低要求不仅仅是技术指标，更是对品质和安全的保障。
随着不锈钢产品在生活和工业中的广泛应用，原材料的品质与安全问题已经受到了越来越多的关注。
而氯离子作为不锈钢材料的腐蚀介质，其含量的控制将直接影响到产品的使用寿命和安全性。
对于304不锈钢氯离子含量的最低要求应该更多地从产品的品质和安全性出发，而非仅仅停留在技术指标的层面。
304不锈钢氯离子含量的最低要求是一个与产品品质和安全密切相关的重要指标。
