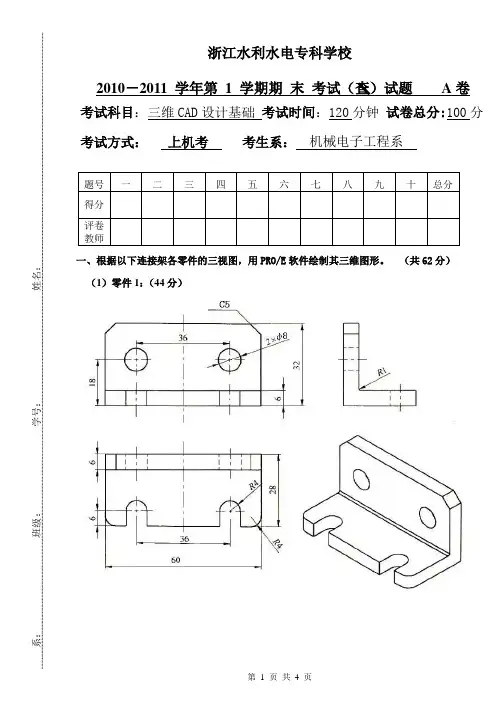

三维cad技术的课后习题
⼀：填空题1. Pro/ENGINEER的常⽤功能模块主要包括＿＿＿＿＿＿、＿＿＿＿＿＿＿＿、＿＿＿＿＿＿、＿＿＿＿＿＿＿＿等。
2. Pro/ENGINEER中的模型由＿＿＿＿＿＿＿＿＿驱动。
3. Pro/ENGINEER是基于＿＿＿＿＿＿实体化模型系统。
4. 可以利⽤“⽂件”菜单中的＿＿＿＿＿命令从磁盘及内存中删除模型的所有版本。⼆：选择题
1. 下列那项功能不是Pro/ENGINEER 4.0的新增功能？
A. ⾃动倒圆⾓
B. 三维PDF输出
C. 草图识别
D. 镜像功能
2. 通过选择“⽂件”下拉菜单中的（）命令可以移除存在于计算机内存中的模型，⽽不会删除磁盘中保存的模型。
A. 关闭窗⼝
B. 拭除
C. 删除
D.保存
3. Pro/ENGINEER允许⽤户同时显⽰（）个窗⼝。
A. 2
B. 8
C. 1
D. ⽆限制
4. 基础特征⼯具栏中的按钮的功能是（）。
A. 旋转实体
B. 拉伸实体
C. 倒⾓
D.倒圆⾓
三;问道题1. Pro/ENGINEER的主界⾯主要包含那⼏个部分？
2.如何设定⼯作⽬录为指定的⽬录？
第⼆章
⼀：填空题1. 删除⽂件时，有＿＿＿＿＿和＿＿＿＿＿两个选择。
2. 在“⽅向”对话框中有＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿3种类型设置视⾓。
3. 在“颜⾊编辑器”对话框中可以通过＿＿＿＿＿、＿＿＿＿＿、＿＿＿＿＿三种⽅法来设置颜⾊。
4. Pro/ENGINEER提供了＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿、＿＿＿＿7种预定义单位系统。⼆：选择题1. 下⾯哪⼀个是“打开”按钮？A. B.
C. D.
2. 旋转模型使⽤⿏标的（）。
A.左键
B.右键
C. 中键
D. Shift+中键
3.下列不是拭除选项的是（）。
A. 当前
B. 不显⽰
C.元件列表
D.旧版本
4. Pro/ENGINEER默认的单位系统是（）。
A.英尺磅秒
B.英⼨磅秒
C.毫⽶千克秒
D.毫⽶⽜顿秒
三：问答题1. 删除和拭除有什么区别？
2. 设置⼯作⽬录有哪两种⽅法？
⼀．填空题1.在ProE中,有栅格和栅格两种类型，系统默认显⽰为栅格。
2.在草绘环境下，所有的尺⼨值都可以来修改，最后按键确定。
3.在草绘⼯作栏中单击中的⼩箭头，弹出，从左到右它们的意义
分别是，和。4.当绘制的草图中有对称特征时，可以使⽤功能以提⾼绘图效率。
⼆．选择题1.在草绘环境下对图元倒圆⾓时，有以下哪⼏种⽅式（）
A.椭圆弧倒⾓
B.双曲线倒⾓C.抛物线倒⾓
D.圆弧倒⾓
2.修剪命令中包括下列哪⼏个选项（）
A删除段 B.拐⾓ C.相切 D.分割
3.要绘制图中的尺⼨成为加强尺⼨，可以使⽤下列（）快捷键。
A.Ctrl+T
B.Shift+T
C.Ctrl+C
D.Ctrl+V
4.要使⽤⼏何约束功能，可以单击下列哪个按钮（）
A. B. C. D.
三．问答题1.对于⼩⾓度或很短的线段，在绘图区不⽅便显⽰，这时应采取何种技巧来绘制？
2.列出ProE中常⽤的约束⽅式，并简述其⽤途。
第四章
⼀.填空题1.基本特征包括，，，，。
2.系统默认的基准平⾯为，，三个⾯。
3.基准点有，，，4种创建⽅法
4.创建基准曲线有，，，4种⽅式。
⼆．选择题1.当选择多个参照时，再次选择时，⼀定要按住（）键。
A.Shift
B.Ctrl
C.Shift+Ctrl
D.Alt
2.修改基准曲线的颜⾊应设置（）配置⽂件选项。
A.system_curves_color
B.select_on_dtm_edges
C.datum_point_symbol
D.color_windows
3.下列（）不是系统默认的基准⾯。A.DTM1
B.TOP
C.RIGHT
D.FRONT
4.下列（）是创建草绘基准点的按钮。
A. B. C. D.
三．问答题1.系统默认的基准平⾯有哪些特性？
2.笛卡尔坐标系，圆柱坐标系和球⾯坐标系分别⽤什么表⽰坐标值？
第五章
⼀.填空题.1.基础特征包括( ),( ),( ),( ).
2.扫描轨迹有( )和( )两种.
3.混合特征有( ),( )和( )三中混合类型.
4.产⽣特征的⽗⼦关系的原因主要与( ),( ),( ),( )
⼏个⽅⾯有关.
⼆.选择题.1.下⾯哪⼀个拉伸⽅式表⽰”到下⼀个”?( )
A. B. C. D.
2.下⾯不是旋转⽅式的是( )
A. B. C. D.
3.创建旋转混合特征时,截⾯绕( )旋转.
A. X轴
B.Y轴
C. Z轴
D.原点
4.下⾯不属于基础特征的是( ).
A. 拉伸特征B.旋转特征
C. 扫描特征
D.基准轴
三．问答题1.创建旋转特征的规则有哪些？
2.旋转混合与⼀般混合有哪些异同点？
第六章
⼀．填空题1.空特征包括( ),( ),( ).
2.孔的放置⽅式有( ),( ),( ),( )4种.
3.倒⾓有( )和( )两种类型.
4圆⾓类型有( ),( ),( ),( )4种.
⼆．选择题.1.下列图表中表⽰埋头孔的是( ).
A. B. C. D.
2.下列不是边倒⾓标注⽅式的是( ).
A. 60×D
B. D×D
C. ⾓度×D
D. D1×D2
3筋特征的草绘截⾯必须是( ).
A. 闭合的
B. 开放的
C.通过旋转轴的
D.由直线构成的
4.下列不属于⼯程特征的( ).
A.空特征
B.倒⾓特征
C.筋特征
D.旋转特征
三．问答题。1.孔与切⼝的不同之处有哪些？
2.创建倒圆⾓特征时应遵循哪些规则？第七章
⼀：填空题1. 唇不是组件特征，它必须在每个零件上分别创建，可以过＿和（）在两个零
件的尺⼨之间设置适当的连接。2 （）可将实体，⾮实体曲⾯或基准曲线折弯成环（旋转）形。
3. （）通过动态操作扭曲⼀个曲⾯，通过对控制点的定义和操作可以定义任意复杂的曲⾯。
4. ⽤“视图”菜单中的（）命令可以查看局部推拉特征。
⼆选择题1. 在曲⾯上创建定性变形是⾮常有⽤的，要对⼏何进⾏精确控制应选⽤（）。
A. 局部推拉
B. 半径圆顶
C. 剖⾯圆顶 D . 混合扫描
2 （）选项通过沿曲⾯连续重新放置横截⾯来关于折弯曲线折弯实体或⾯组。
A. ⾻架折弯
B. 环形折弯
C. 扫描
D. 混合
3 使⽤“局部推拉”功能时，草绘⼯具栏中只显⽰哪两种绘图⽅式？（）
A . 和 B. 和 C . 和 D. 和
4 使⽤“插⼊”“⾼级”“⽿”命令进，弹出的⽿“选项”菜单有下列那两个选项？（）
A .可变的和45度⾓
B .不变的和90度⾓ C.可变的和90度⾓ D.不变的和45度⾓三问答题
1 螺旋扫描的驱动尺⼨有哪些？
2 草会⽿特征时，要遵循哪⼏条规则？
第⼋章
⼀填空题1 复制特征的放置⽅法有（）（）（）（）。
2 ⽣成阵列的⽅法有（）（）（）（）。
3 ⽤户可能需要确保某些特征在以后的操作中不被修改，通过选择“编辑”“特征操作”，在弹出的“特征”菜单中选择（）。4 可以（）零件上的特征来简化零件模型，并减少再⽣时间。
5 如果想删除绘制的特征阵列，必须使⽤（）命令来删除，该选项专⽤于删除阵列的⼦特征。
⼆选择题1 下⾯的操作中不能通过模型树操作实现的是（）
A．重新排序 B.插⼊特征 C.复制特征 D. 删除特征
2 下⾯的操作中需要通过“特征操作”菜单实现的是（）
A 复制特征B⽤户⾃定义特征C修改名称D删除特征
3 下列哪种阵列⽅式的⽣成速度最慢（）
A 相同阵列B可变阵列C⼀般阵列D尺⼨阵列
4 要想进⾏阵列操作，可以⽤以下哪种⽅式（）
A .单击按钮 B.单击按钮 C.单击按钮 D.选择“编辑”“阵列”命令三问答题
1 复制操作应符合什么样的规则？
2 阵列操作有哪些优点？
第九章
⼀：填空题1.修改模型的尺⼨后，必须再使⽤（）命令才能更新模型。
2.（）命令可以确保模型上的特征不会被修改。
3.（）命令可以确保计算的模型的质量。
4.修改模型的单位时，（）选项不会改变模型的尺⼨，（）选项会改变模型的尺⼨。
⼆：选择题1.下⾯操作中不能通过右键单击模型树中的特征实现的是（）。
A．编辑定义 B.插⼊特征 C.缩放模型 D.删除特征
2.下⾯哪项操作不能改变模型的尺⼨？（）
A．修改特征名称 B.缩放模型 C.修改尺⼨ D.编辑定义
3．（）不能被隐含，如果对基本特征不满意，可以重定义特征截⾯，或将其拭除重新开始。
A．⾼级特征 B.曲⾯特征 C.基本特征 D.实体特征
4.下列哪种操作可以将⼀个特征从零件中永久性删除？（）
A．隐含 B.删除 C.剪除 D.复制
三：问答题1.隐含特征和删除特征有什么区别？
第10章零件装配
⼀、填空题1、偏移类型包括偏距、定向、重合。
2、模型中的元件有线框、着⾊、隐藏线、⽆隐藏线4种显⽰样式。
3、爆炸图有默认爆炸图和⾃定义爆炸图两种。
4、⽣成⼿动爆炸图时，有平移、复制位置、缺省分解、重置4种移动⽅式。
⼆、选择题1、下列 A 图标表⽰匹配约束。
A、B、C、D、
2、下列 C 约束能同时约束6个⾃由度。
A、对齐
B、插⼊
C、坐标系
D、相切
3、在组件模式下创建元件属于 B 。
A、装配
B、创建
C、挠性
D、封装
4、下列 D 不是创建⼿动爆炸视图的零件移动参照。
A、视图平⾯
B、平⾯法向
C、选取平⾯
D、3点
三、问答题1、给组件添加元件有哪⼏种⽅法？
○1相对于组件中的基础元件、其他元件或基准特征的位置指定元件位置，可实现⽤参数⽅式装配该元件；○2⽤“元件”菜单中的“封装”选项，以⾮参数形式装配元件。⽤封装作为⼀种临时措施，将元件包括在组件中，然后⽤装配指令确定其位置；○3在组件模式下直接创建零件或⼦组件；○4可拭除或⽤另⼀个元件替换来拭除组件中的元件。2、常⽤的装配类型有哪些？
⾃动、匹配、对齐、插⼊、坐标系、相切、线上点、曲⾯上的点、曲⾯上的边、固定、缺省。
第11章⼯程图设计
⼀、填空题1、Pro/ENGINEER增加到绘图的第⼀个视图是普通视图。
2、投影视图是另⼀个视图的⼏何图形在⽔平或垂直⽅向上的正交投影。
3、辅助视图是另⼀个视图的⼏何图形以适当⾓度在选定曲⾯上或沿⼀个轴的投影。
4、旋转视图是从现有视图绕切割平⾯投影旋转90度，并沿其长度⽅向进⾏偏距的平⾯
