pet材料是什么
PET材料，即聚酯材料，是一种广泛应用于各个领域的塑料材料，具有多种特性和用途。PET材料的主要成分是聚对苯二甲酸乙二醇酯（Polyethylene terephthalate），是一种由二甲酸和乙二醇通过聚合制得的聚酯。
PET材料由于其优异的物理、化学性质和可塑性，在包装、纺织、电子、建筑、汽车、医疗等领域得到广泛的应用。以下是PET材料的主要特性和用途：
1.良好的透明性和光泽：PET材料具有卓越的透明度和光泽，可通过添加剂调节透明度和光泽度，常用于制作透明、亮丽的包装产品，如饮料瓶、食品包装袋等。
2.良好的机械强度：PET材料具有较高的强度和刚性，能够承受一定的机械压力和挤压力，常用于制作机械零部件、汽车零件等。
3.优异的耐化学性：PET材料具有优异的耐化学性能，能够防止被化学物质侵蚀和溶解，广泛应用于制作化学品容器和药品包装。
4.良好的耐热性：PET材料具有良好的热稳定性，能够在一定温度范围内保持固态，防止熔化变形，常用于制作高温工况的零部件。
5.易加工成型：PET材料具有较好的可塑性，易于加工成各种形状和尺寸，可通过注塑、挤出、吹塑等成型工艺制作产品。
除了以上特性外，PET材料还具有可回收性和环保性等优点，可以通过回收再利用，减少资源消耗和环境污染。
总的来说，PET材料是一种多功能、多用途的塑料材料，被广泛应用于各个领域，并且因其良好的性能和可持续性特点，成为现代工业生产中的重要材料之一。

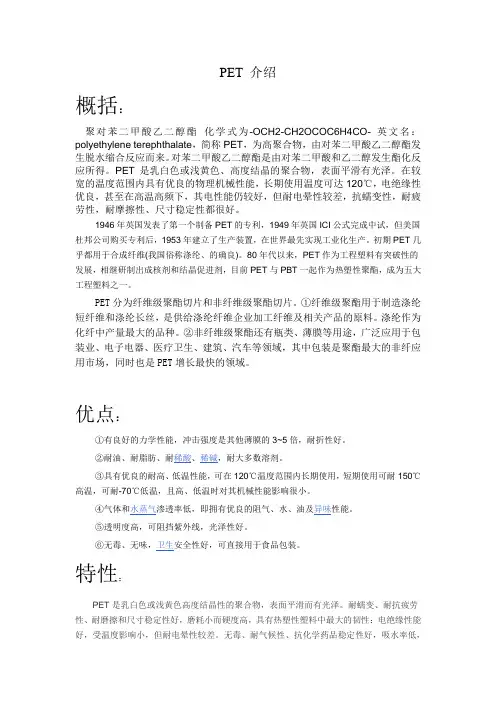

PET 介绍
概括：
聚对苯二甲酸乙二醇酯 化学式为-OCH2-CH2OCOC6H4CO- 英文名：
polyethylene terephthalate，简称PET，为高聚合物，由对苯二甲酸乙二醇酯发生脱水缩合反应而来。对苯二甲酸乙二醇酯是由对苯二甲酸和乙二醇发生酯化反应所得。PET 是乳白色或浅黄色、高度结晶的聚合物，表面平滑有光泽。在较宽的温度范围内具有优良的物理机械性能，长期使用温度可达120℃，电绝缘性优良，甚至在高温高频下，其电性能仍较好，但耐电晕性较差，抗蠕变性，耐疲劳性，耐摩擦性、尺寸稳定性都很好。
1946年英国发表了第一个制备PET的专利，1949年英国ICI公式完成中试，但美国杜邦公司购买专利后，1953年建立了生产装置，在世界最先实现工业化生产。初期PET几乎都用于合成纤维(我国俗称涤纶、的确良)。80年代以来，PET作为工程塑料有突破性的发展，相继研制出成核剂和结晶促进剂，目前PET与PBT一起作为热塑性聚酯，成为五大工程塑料之一。
PET分为纤维级聚酯切片和非纤维级聚酯切片。①纤维级聚酯用于制造涤纶短纤维和涤纶长丝，是供给涤纶纤维企业加工纤维及相关产品的原料。涤纶作为化纤中产量最大的品种。②非纤维级聚酯还有瓶类、薄膜等用途，广泛应用于包装业、电子电器、医疗卫生、建筑、汽车等领域，其中包装是聚酯最大的非纤应用市场，同时也是PET增长最快的领域。
优点：
①有良好的力学性能，冲击强度是其他薄膜的3~5倍，耐折性好。
②耐油、耐脂肪、耐稀酸、稀碱，耐大多数溶剂。
③具有优良的耐高、低温性能，可在120℃温度范围内长期使用，短期使用可耐150℃高温，可耐-70℃低温，且高、低温时对其机械性能影响很小。
④气体和水蒸气渗透率低，即拥有优良的阻气、水、油及异味性能。
⑤透明度高，可阻挡紫外线，光泽性好。
⑥无毒、无味，卫生安全性好，可直接用于食品包装。
特性：
PET是乳白色或浅黄色高度结晶性的聚合物，表面平滑而有光泽。耐蠕变、耐抗疲劳性、耐磨擦和尺寸稳定性好，磨耗小而硬度高，具有热塑性塑料中最大的韧性：电绝缘性能好，受温度影响小，但耐电晕性较差。无毒、耐气候性、抗化学药品稳定性好，吸水率低，耐弱酸和有机溶剂，但不耐热水浸泡，不耐碱。PET树脂的玻璃化温度较高，结晶速度慢，模塑周期长，成型周期长，成型收缩率大，尺寸稳定性差，结晶化的成型呈脆性，耐热性低等。
PET的介绍及合成
PET是英文Polyethylene terephthalate的缩写，中文名称为聚对苯二甲酸乙二醇酯，是一种热塑性聚酯树脂。PET是广泛应用于包装、纺织、饮料瓶等领域的重要材料，具有优良的物理性能和化学性能。
首先，PET具有优良的物理性能。PET具有良好的强度和韧性，抗疲劳性能好，耐磨损性能强。它具有较高的刚性和弯曲强度，能够很好地保持形状，由此可见PET在包装领域具有很大的优势。此外，PET具有较低的水分吸收率，不易变形，具有良好的稳定性。
其次，PET具有优良的化学性能。PET在常温下对大多数化学物质具有良好的稳定性，耐溶剂能力强。同时，PET的表面平滑，不易吸附污染物，保持较好的光泽度。这些特点使得PET成为最常用于食品包装的材料之一，它能够很好地保持食品的新鲜度和卫生。
PET的合成过程主要分为两个步骤，首先是以对苯二甲酸和乙二醇为原料进行聚合反应生成聚对苯二甲酸乙二醇酯的前驱物；然后通过熔融聚合或溶液聚合的方法进行聚合反应，生成PET。
在合成PET的过程中，首先将对苯二甲酸和乙二醇按一定比例混合，并添加催化剂作用下加热至140-240℃的温度，进行酯化反应。酯化反应是将对苯二甲酸和乙二醇中的羧酸基和羟基通过酯键结合起来，生成二甲酸乙二醇酯。然后将生成的二甲酸乙二醇酯进一步进行聚合反应，将大量的二甲酸乙二醇酯通过高温加热至250-300℃，在存在适量催化剂的情况下，使其分子间发生酯交换反应或混合反应，形成聚酯。 此外，PET还可通过再加工与其他物质进行合成。例如，在PET中加入纳米粒子，可以提高其机械性能和热稳定性。另外，PET也可以与其他聚合物进行共混，以提高材料的强度和韧性。
综上所述，PET作为一种热塑性聚酯树脂，在包装、纺织、饮料瓶等领域有着广泛的应用。它具有优良的物理性能和化学性能，能够满足不同行业的需求。在PET的合成过程中，相关原料通过化学反应聚合形成PET。此外，PET还可以通过再加工与其他物质进行合成，以改善材料的性能。总体而言，PET是一种优秀的材料，为各行各业提供了重要的应用价值。

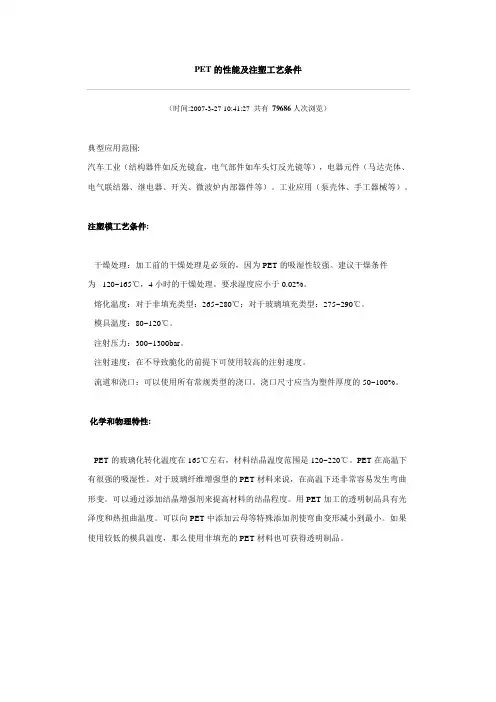

PET的性能及注塑工艺条件
（时间:2007-3-27 10:41:27 共有 79686人次浏览）
典型应用范围:
汽车工业（结构器件如反光镜盒，电气部件如车头灯反光镜等），电器元件（马达壳体、电气联结器、继电器、开关、微波炉内部器件等）。工业应用（泵壳体、手工器械等）。
注塑模工艺条件:
干燥处理：加工前的干燥处理是必须的，因为PET的吸湿性较强。建议干燥条件为 120~165℃，4小时的干燥处理。要求湿度应小于0.02%。
熔化温度：对于非填充类型：265~280℃；对于玻璃填充类型：275~290℃。
模具温度：80~120℃。
注射压力：300~1300bar。
注射速度：在不导致脆化的前提下可使用较高的注射速度。
流道和浇口：可以使用所有常规类型的浇口。浇口尺寸应当为塑件厚度的50~100%。
化学和物理特性:
PET的玻璃化转化温度在165℃左右，材料结晶温度范围是120~220℃。PET在高温下有很强的吸湿性。对于玻璃纤维增强型的PET材料来说，在高温下还非常容易发生弯曲形变。可以通过添加结晶增强剂来提高材料的结晶程度。用PET加工的透明制品具有光泽度和热扭曲温度。可以向PET中添加云母等特殊添加剂使弯曲变形减小到最小。如果使用较低的模具温度，那么使用非填充的PET材料也可获得透明制品。
