架空线路及杆上电气设备安装检验批质量验收记录表

架空线路及杆上电气设备安装检验批质量验收记录表

GB50303-2002

060101

单位（子单位）工程名称

分部（子分部）工程名称 验收部位

施工单位 项目经理

分包单位 分包项目经理

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第条

2 杆上高压电气设备的交接试验 第条

3 杆上低压配电装置和馈电线路的交接试验 第条

4 电杆坑、拉线坑深度允许偏差（mm） +100，-50

5 架空导线的弧垂值允许偏差 ±5%

6 水平排列的同档导线间的弧垂值允许偏差（mm） ±50

一般项目 1 拉线及其绝缘子、金具安装 第条

2 电杆组立 第条

3 横担安装及横担的镀锌处理 第条

4 导线架设 第条

5 线路安全距离 第条

6 杆上电气设备安装 第条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

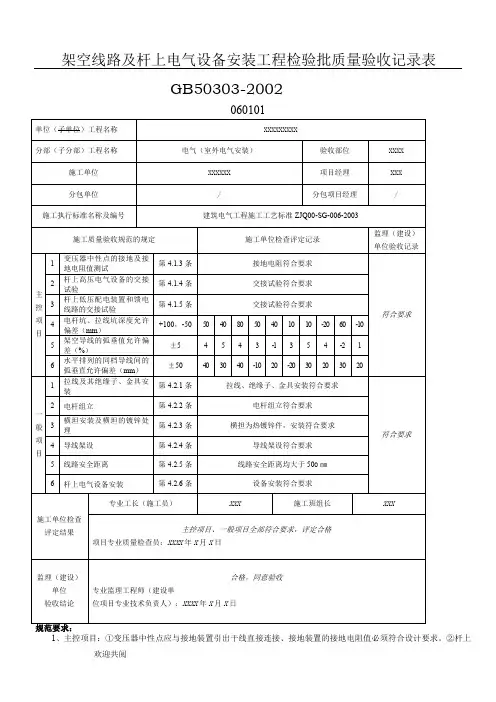

欢迎共阅 架空线路及杆上电气设备安装工程检验批质量验收记录表

GB50303-2002

060101

单位（子单位）工程名称 XXXXXXXXX

分部（子分部）工程名称 电气（室外电气安装） 验收部位 XXXX

施工单位 XXXXXX 项目经理 XXX

分包单位 / 分包项目经理 /

施工执行标准名称及编号 建筑电气工程施工工艺标准ZJQ00-SG-006-2003

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第4.1.3条 接地电阻符合要求

符合要求 2 杆上高压电气设备的交接试验 第4.1.4条 交接试验符合要求

3 杆上低压配电装置和馈电线路的交接试验 第4.1.5条 交接试验符合要求

4 电杆坑、拉线坑深度允许偏差（mm） +100，-50 50 40 80 50 40 10 10 -20 60 -10

5 架空导线的弧垂值允许偏差（%） ±5 4 5 4 3 -1 3 5 4 -2 1

6 水平排列的同档导线间的弧垂直允许偏差（mm） ±50 40 30 40 -10 20 -20 30 20 30 20

一

般

项目 1 拉线及其绝缘子、金具安装 第4.2.1条 拉线、绝缘子、金具安装符合要求

符合要求 2 电杆组立 第4.2.2条 电杆组立符合要求

3 横坦安装及横坦的镀锌处理 第4.2.3条 横担为热镀锌件，安装符合要求

4 导线架设 第4.2.4条 导线架设符合要求

5 线路安全距离 第4.2.5条 线路安全距离均大于500㎜

6 杆上电气设备安装 第4.2.6条 设备安装符合要求

施工单位检查

评定结果 专业工长（施工员） XXX 施工班组长 XXX

主控项目、一般项目全部符合要求，评定合格

项目专业质量检查员：XXXX年X月X日

监理（建设）单位

验收结论 合格，同意验收

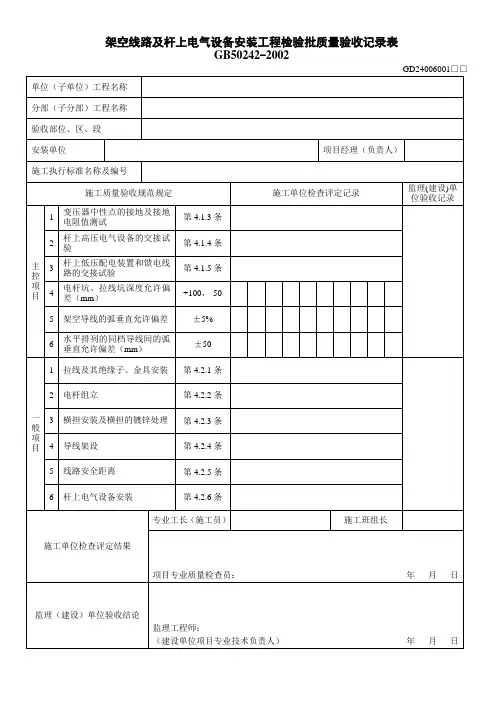

架空线路及杆上电气设备安装工程检验批质量验收记录表

GB50242-2002

GD24006001□□

单位（子单位）工程名称

分部（子分部）工程名称

验收部位、区、段

安装单位 项目经理（负责人）

施工执行标准名称及编号

施工质量验收规范规定 施工单位检查评定记录 监理(建设)单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第4.1.3条

2 杆上高压电气设备的交接试验 第4.1.4条

3 杆上低压配电装置和馈电线路的交接试验 第4.1.5条

4 电杆坑、拉线坑深度允许偏差（mm） +100，-50

5 架空导线的弧垂直允许偏差 ±5%

6 水平排列的同档导线间的弧垂直允许偏差（mm） ±50

一般项目 1 拉线及其绝缘子、金具安装 第4.2.1条

2 电杆组立 第4.2.2条

3 横担安装及横担的镀锌处理 第4.2.3条

4 导线架设 第4.2.4条

5 线路安全距离 第4.2.5条

6 杆上电气设备安装 第4.2.6条

施工单位检查评定结果 专业工长（施工员） 施工班组长

项目专业质量检查员： 年 月 日

监理（建设）单位验收结论

监理工程师：

（建设单位项目专业技术负责人） 年 月 日

第十二章 电力工程

电力工程施工质量验收划分为单位工程、分部工程、分项工程和检验批。

单位工程应按一个完整工程或一个相当规模施工范围划分，并按下列原则确定：

（1）变、配电所工程：每座变、配电所为一个单位工程；

（2）区间电力工程：不大于一个供电臂的区间电力工程为一个单位工程；

（3）站场电力工程：一个站、场的电力工程为一个单位工程；

（4）电源线路工程：一条电源线路为一个单位工程；

（5）电力远动系统安装工程：一套独立的电力远动系统为一个单位工程。

分部工程应按一个完整部位或主要结构及施工阶段划分；分项工程应按工种、工序、设备类别划分；检验批可根据施工及质量控制和验收需要按施工段或部位等划分。

电力工程的单位工程、分部工程、分项工程和检验批的具体划分及编号应符合下列各表的规定。

变、配电所分部工程、分项工程、检验批划分及编号

（变、配电所单位工程编号 0901）

分 部 工 程 分 项 工 程 检验批规模 检验批编号 检验批表格

所在页码

01

变、配电所基础、构架及遮栏 01 基础 一座变、配电所 09010101□□□

02 构架及遮栏 一座变、配电所 09010102□□□

02

变、配电所变配电装置 01 电力变压器 一台 09010201□□□

02 互感器 一组 09010202□□□

03 高压断路器 一组 09010203□□□

04 隔离开关、负荷开关及高压熔断器 一组 09010204□□□

05 避雷器 一组 09010205□□□

06 电容器、电抗器 一套 09010206□□□

07 配电盘（柜）及二次回路 一座变、配电所 09010207□□□

08 母线装置 一座变、配电所 09010208□□□

09 电源装置 一座变、配电所 09010209□□□

10 箱式变电装置 一套 09010210□□□

03

电缆线路 01 直埋电缆敷设 电力电缆一条
