架空线路及杆上电气设备安装工程检验批质量验收记录

建筑电气工程检查用表

1、《成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收

记录》按照（I）高压开关柜；（II）低压成套柜（屏、台）；（III）照明配电箱（盘）划分。

2、《电线导管、电缆导管和线槽敷设检验批质量验收记录》按照I）室内；（II）室外划分。

3、《避雷引下线和变配电室接地干线敷设检验批质量验收记录》按照（I）防雷引下线；（II）变配电室接地干线划分。

建筑电气工程检查用表目录

建筑电气子分部工程与分项工程相关表架空线路及杆上电气设备安装检验批质量验收记录变压器、箱式变电所安装检验批质量验收记录

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（I）开关柜

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（II）成套柜（屏、台）

成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）安装检验批质量验收记录（III）配电箱（盘）

低压电动机、电加热器及电动执行机构检查接线检验批质量验收记录柴油发电机组安装检验批质量验收记录

不间断电源安装检验批质量验收记录低压电气动力设备试验和试运行检验批质量验收记录裸母线、封闭母线、插接式母线安装检验批质量验收记录电缆桥架安装和桥架内电缆敷设检验批质量验收记录电缆沟内和电缆竖井内电缆敷设检验批质量验收记录

电线导管、电缆导管和线槽敷设安装检验批质量验收记录（I）室内电线导管、电缆导管和线槽敷设安装检验批质量验收记录（II）室外电线、电缆穿管和线槽敷线安装检验批质量验收记录槽板配线安装检验批质量验收记录钢索配线安装检验批质量验收记录电缆头制作、接线和线路绝缘测试检验批质量验收记录普通灯具安装检验批质量验收记录专用灯具安装检验批质量验收记录

建筑物景观照明灯、航空障碍标志灯和庭院灯安装检验批质量验收记录开关、插座、风扇安装检验批质量验收记录建筑物照明通电试运行检验批质量验收记录

接地装置安装检验批质量验收记录

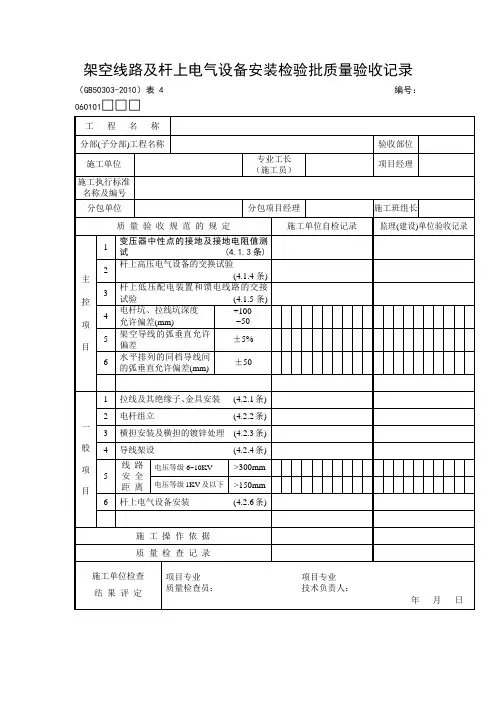

架空线路及杆上电气设备安装检验批质量验收记录

（GB50303-2010）表4 编号：060101□□□

工 程 名 称

分部(子分部)工程名称 验收部位

施工单位 专业工长

（施工员） 项目经理

施工执行标准

名称及编号

分包单位 分包项目经理 施工班组长

质 量 验 收 规 范 的 规 定 施工单位自检记录 监理(建设)单位验收记录

主

控

项

目 1 变压器中性点的接地及接地电阻值测试 (4.1.3条)

2 杆上高压电气设备的交换试验

(4.1.4条)

3 杆上低压配电装置和馈电线路的交接试验 (4.1.5条)

4 电杆坑、拉线坑深度

允许偏差(mm) +100

50

5 架空导线的弧垂直允许偏差 ±5%

6 水平排列的同档导线间的弧垂直允许偏差(mm) ±50

一

般

项

目 1 拉线及其绝缘子、金具安装 (4.2.1条)

2 电杆组立 (4.2.2条)

3 横担安装及横担的镀锌处理 (4.2.3条)

4 导线架设 (4.2.4条)

5 线 路安 全距 离 电压等级6~10KV >300mm

电压等级1KV及以下 >150mm

6 杆上电气设备安装 (4.2.6条)

施 工 操 作 依 据

质 量 检 查 记 录

施工单位检查

结 果 评 定

项目专业 项目专业

目 录

序号 编号 名称 页码 备注

DQ1 分部工程验收资料

DQ1.1 建筑电气工程施工现场质量管理记录

DQ1.2 建筑电气分部工程质量验收记录

DQ1.3 建筑电气子分部工程质量验收记录(统表1)

DQ1.4 建筑电气分项工程质量验收记录(统表2)

DQ1.5 建筑电气工程质量控制资料核查记录

DQ1.6 建筑电气工程安全和功能检验资料及主要功能抽查记录

DQ1.7 建筑电气工程观感质量检查记录

序号 编号 名称 页码 备注

DQ2 质量控制资料

DQ2.1 设备、材料、器具进场验收记录

DQ2.2 建筑电气工程材料、设备、器具出厂合格证

及进场检（试）验报告汇总表

DQ2.3 线槽、电导管安装隐蔽验收记录

DQ2.4 重复接地（防雷接地）工程隐蔽验收记录

DQ2.5 防雷接地系统布置简图

DQ2.6 配线敷设施工隐蔽验收记录

DQ2.7 工序交接试验验收记录

DQ2.8 电气设备交接试验记录

DQ2.9 线路（设备）绝缘电阻测试记录

DQ2.10 接地电阻测试记录

DQ2.11 线路、插座、开关接地检验记录

DQ2.12 建筑照明通电、全负荷试运行记录

DQ2.13 大型灯具牢固性试验记录

序号 编号 名称 页码 备注

DQ3 工程质量验收记录

DQ3.1.1 架空线路及杆上电气设备安装分项工程检验批质量验收记录

DQ3.1.2 变压器、箱式变电所安装分项工程检验批质量验收记录

DQ3.1.3 成套配电柜、控制柜（屏、台）和动力、照明配电箱（盘）

及控制框安装分项工程检验批质量验收记录

DQ3.1.4 电线导管、电缆导管和线槽敷设分项工程检验批质量验收记录

DQ3.1.5 电缆头制作、接线和线路绝缘测试分项工程检验批质量验收记录

架空线路及杆上电气设备安装工程检验批质量验收记录表

GB50303-2002

060101□0□1

单位（子单位）工程名称 XXXXXXXXX

分部（子分部）工程名称 电气（室外电气安装） 验收部位 XXXX

施 工 单 位 XXXXXX 项目经理 XXX

分 包 单 位 / 分包项目经理 /

施工执行标准名称及编号 建筑电气工程施工工艺标准ZJQ00-SG-006-2003

施工质量验收规范的规定 施工单位检查评定记录 监理（建设）单位验收记录

主控项目 1 变压器中性点的接地及接地电阻值测试 第4.1.3条 接地电阻符合要求

符合要求 2 杆上高压电气设备的交接试验 第4.1.4条 交接试验符合要求

3 杆上低压配电装置和馈电线路的交接试验 第4.1.5条 交接试验符合要求

4 电杆坑、拉线坑深度允许偏差（mm） +100，-50 50 40 80 50 40 10 10 -20 60 -10

5 架空导线的弧垂值允许偏差（%） ±5 4 5 4 3 -1 3 5 4 -2 1

6 水平排列的同档导线间的弧垂直允许偏差（mm） ±50 40 30 40 -10 20 -20 30 20 30 20

一

般

项目 1 拉线及其绝缘子、金具安装 第4.2.1条 拉线、绝缘子、金具安装符合要求

符合要求 2 电杆组立 第4.2.2条 电杆组立符合要求

3 横坦安装及横坦的镀锌处理 第4.2.3条 横担为热镀锌件，安装符合要求

4 导线架设 第4.2.4条 导线架设符合要求

5 线路安全距离 第4.2.5条 线路安全距离均大于500㎜

6 杆上电气设备安装 第4.2.6条 设备安装符合要求

施工单位检查

评定结果 专业工长（施工员） XXX 施工班组长 XXX

主控项目、一般项目全部符合要求，评定合格
