北师版九年级物理第2节 学生实验：组装电路课件

会当凌绝顶，一览众山小

第 1 页 共 3 页 二、学生实验:组装电路

知能演练提升

ZHINENG YANLIAN TISHENG

能力提升

1.如图所示,开关都闭合时,灯泡L1与L2组成串联电路的是(

)

2.在如图所示电路中,L1和L2的连接方式是(

)

A.L1和L2都为并联

B.L1和L2都为串联

C.甲图中L1、L2为串联,乙图中L1、L2为并联

D.甲图中L1、L2为并联,乙图中L1、L2为串联

3.如图所示与实物图相对应的电路图是(

)

4.如图所示的电路中,开关只控制灯L2的电路是 (

)

5.某品牌的微型电脑吸尘器有两个开关,开关S1控制照明灯L和吸尘电动机M,开关S2只控制吸尘电动机M。如图所示的电路图中符合要求的是(

)

6.(2017·四川成都)小聪观察家里的冰箱,发现冰箱的灯在开冰箱门时亮,关冰箱门时灭;冰会当凌绝顶，一览众山小

第 2 页 共 3 页 箱的压缩机则在需要制冷时才工作。关于冰箱里的灯和压缩机的连接方式,下列判断正确的是( )

A.一定是串联

B.一定是并联

C.有时是串联,有时是并联

D.不能判断是串联还是并联

7.小宁用四盏灯、两个开关,设计了教室的照明电路,要求每个开关都能独立控制两盏灯。如图所示的电路图中,符合要求的是(

)

8.在进行英语听力测试时,各考场的有线扬声器是同时开播,也是同时停播的。它们的连接方式是

联,原因是它们

(选填“能”或“不能”)独立工作。

9.近年来,某市新增了不少新能源公交车,在公交车后门的两侧扶手上,各装有一个按钮(相当于一个开关),想要下车的乘客只要按下任何一个按钮,装在驾驶台上的指示灯都会发光,提醒司机有乘客需要下车。请设计一个符合要求的电路图(已画出指示灯和电源,如图所示)。

探究创新

10.有一个电源、两个开关、两个灯泡、一个电铃和导线若干,将它们组成电路,要求开关S1闭合时,灯L1亮,电铃响;开关S2闭合时,灯L2亮,电铃不响,画出电路图。

第四章(认识电路)课时作业

1 第四章(认识电路)练习题

§1. 电路

知识点一: 电路的组成

1. 把 、 、开关用 连接起来组成的电流的路径,叫做电路。最简单的电路是由电源、用电器、开关和导线四部分组成的，它们的作用是：电源

;

用电器

; 开关

; 导线

.

知识点二: 通路、开路和短路

2．接通的电路叫 ； 的电路叫开路；不经过 用导线直接

的情况叫短路。短路时电流 ，会烧坏电源，所以是不允许的。

知识点三: 电路图

3．下图所示的四个电路中，正确的电路图是（ ）

4．如图所示的电路图，下列说法中，正确的是 ( )

A．闭合S2，断开S1、S3时，电路是断路

B．闭合S1、S2、S3时，电路是通路

C．闭合S1、S2，断开S3时，电路是短路

D．闭合S2、S3，断开S1时，Ll发光而L2不发光

5．画出如图所示实物的电路图。

6．按照图所示的电路图, 将图中各个元件连接起来。

第四章(认识电路)课时作业

2 §2. 电路的连接

知识点一: 串联电路

1．把用电器 连接起来的电路，叫做串联电路。在串联电路中，只有 条电流通路，切断任何一处电路，整个电路 。

2．想通过一个电键同时控制两灯泡的发光和熄灭, 那么 ( )

A、两个灯泡可以是串联或并联； B、两个灯泡只能是串联；

C、两个灯泡只能是并联； D、串联、并联都不行。

3．在如图所示的电路中，灯泡L1和L2的连接方式属于串联的是：（ ）

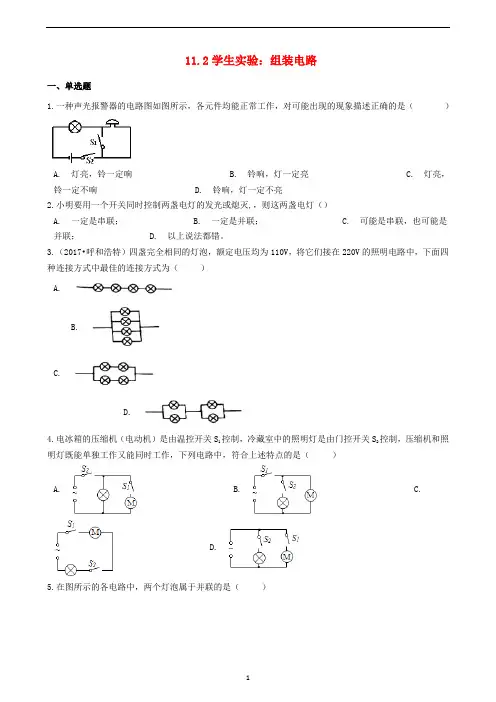

1 11.2学生实验：组装电路

一、单选题

1.一种声光报警器的电路图如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）

A. 灯亮，铃一定响 B. 铃响，灯一定亮

C. 灯亮，铃一定不响 D. 铃响，灯一定不亮

2.小明要用一个开关同时控制两盏电灯的发光或熄灭,，则这两盏电灯（）

A. 一定是串联； B. 一定是并联； C. 可能是串联，也可能是并联；

D. 以上说法都错。

3.（2017•呼和浩特）四盏完全相同的灯泡，额定电压均为110V，将它们接在220V的照明电路中，下面四种连接方式中最佳的连接方式为（ ）

A.

B.

C.

D.

4.电冰箱的压缩机（电动机）是由温控开关S1控制，冷藏室中的照明灯是由门控开关S2控制，压缩机和照明灯既能单独工作又能同时工作，下列电路中，符合上述特点的是（

）

A.

B.

C.

D.

5.在图所示的各电路中，两个灯泡属于并联的是（ ）

2 A. B.

C.

D.

6.晓泉实验时连接了如图所示的电路，闭合开关S1和S2后，下列分析正确的是（

）

A. 小灯泡亮、电铃响

B. 小灯泡亮、电铃不响

C. 小灯泡不亮、电铃响 D. 小灯泡不亮、电铃不响

7.家庭用电吹风，可以根据需要调节选择开关，实现吹冷风或吹热风的功能，为人们的生活带来许多方便。如下图中的四种电吹风电路能够实现上述功能的是（

北师大版九年级物理第十一章简单电路同步测试

考试时间：90分钟；命题人：物理教研组

考生注意：

1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟

2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上

3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）

一、单选题（10小题，每小题3分，共计30分）

1、小明家所在的小区安装了自动售水机，售水机既可以通过刷卡闭合“感应开关 1S ”，接通供水电机取水，也可以通过投币闭合“投币开关 2S ”，接通供水电机取水；光线较暗时“光控开关

3S ”自动闭合，接通灯泡提供照明。以下如图简化电路符合要求的是（ ）

A． B．

C． D．

2、在物理实验中，往往要对物理量进行多次测量，有的是为了减小误差，有的是为了寻找规律。下列四个实验中，通过多次测量减小误差的是（ ）

A．在探究“并联电路电流关系”时，测量多组对应的干路电流和支路电流 B．在探究“液体压强的影响因素”时，多次改变液体密度、深度，测量对应的压强

C．在探究“电阻大小与哪些因素有关”时，多次更换电阻丝，测量对应的电流

D．在测量“某种物质的密度”时，测量多组质量与体积

3、如图新型落地扇有一个电源开关S1，闭合S1，电动机正常作，其内部还有个防倾倒开关S2，S2处于常闭状态，当落地扇倾斜时S2能自动断开，使电动机停止工作，图中电路中符合这一功能的是（ ）

A． B．

C． D．

4、下列说法中正确的是（ ）

A．如甲图当带电物体靠近不带电的验电器时，金属箔片会张开一定角度

B．如乙图瓶子内的空气推动塞子跳起时，空气的内能增大

C．如丙图是研究做功可改变内能的装置，缓慢压缩空气，空气内能一定增大
