蓄电池安装及充放电作业指导书6

  • 格式：docx
  • 大小：35.79 KB
  • 文档页数：13

湖南省火电建设公司

作 业 指 导 书

编制单位 湖南省火电建设公司腾龙芳烃漳州热电厂工程项目部

工程名称 腾龙芳烃80万吨/PX项目热电厂工程

单位工程 控制及直流系统设备安装

项目编码 Q/ 版 次 A

名称：

#2机组蓄电池安装及充放电

编 写 日 期

审 核 日 期

会

签 工程部 日 期

质管部 日 期

安监部 日 期

批 准 日 期

作业指导书控制页：

配置发放签收表 配 置

配置岗位 电子版 纸质版 签 收

项目总工 √

项目工程部 √

项目质管部 √

项目安监部 √

项目专工 √

项目主管工程师/班长 √

*班组工程师 √

施工组长 √

*注：班组工程师负责每项目上交一本已执行完成的、并通过完善有完整签名的作业指导书。

作业指导书（技术措施）级别 重要

签 名 一般 √

技术交底记录检查 项目总工程师

专责工程师

重大方案执行情况 项目总工程师

项目生产经理

重要工序进程监控表

序号 重要工序名称 执行情况 质检工程师签名 1 蓄电池架组合

2 蓄电池安装就位

3 直流屏安装、调试

4 蓄电池充放电

作业指导书（技术办法）修改意见征集表

建 议 人 日 期

修改建议：

回收签名（日期）： 目 录

1 编制依据及引用标准 ..................................................................................................................................... 1

《电气装置安装工程蓄电池施工及验收规范》（GB50172-92）............................................................... 1

公司《质量、职业健康安全、环境管理手册》（版） ............................................................................... 1

《中华人民共和国工程建设强制性条文》第三篇电气、输变电工程（2006年版） .............................. 1

厂家相关资料，设计图纸D0904主厂房蓄电池安装图 .............................................................................. 1

《电气装置安装工程质量查验及评定规程》DL/T .................................................................................... 1

本工程施工组织设计 ..................................................................................................................................... 1

2 工程概况及施工范围： ................................................................................................................................. 1

工程概况 ......................................................................................................................................................... 1

施工范围 ......................................................................................................................................................... 1

3 施工作业人员配备与人员资格 ..................................................................................................................... 1

4 施工所需机械装备及工器具量具、安全防护用品配备 ............................................................................. 2

5 施工条件及施工前预备工作预备 ................................................................................................................. 2

蓄电池室土建已按要求交安； ..................................................................................................................... 2

蓄电池室必需配备好合格的1211灭火器； ................................................................................................. 2

直流屏和蓄电池检查验收合格。直流屏安装、调试完毕，具有运行条件。 .......................................... 2

技术员在项目动工前应向施工人员详细讲解蓄电池安装和充放电的内容、程序及各安全注意事项。 ............................................................................................................................................................. 2

蓄电池充放电属危险和重要项目，为了确保蓄电池充放电的顺利、靠得住进行，蓄电池充放电进程中需联系直流屏厂家和蓄电池厂家到现场配合服务。 ................................................................. 2

6 作业程序、方式及要求 ................................................................................................................................. 2

施工作业程序流程图： ................................................................................................................................. 2

作业方式及要求 ............................................................................................................................................. 3

专项技术办法 ................................................................................................................................................. 4

无 ......................................................................................................................................................................... 4

7 质量控制及质量验收 ..................................................................................................................................... 4

质量控制 ......................................................................................................................................................... 4

中间控制及见证点设置 ................................................................................................................................. 5

8 安全、文明施工及环境管理要求和办法 ..................................................................................................... 5

作业环境要求 ................................................................................................................................................. 5

作业安全要求 ................................................................................................................................................. 6

9职业健康安全风险控制计划表 ....................................................................................................................... 7

合集下载

蓄电池安装及充放电培训教程

蓄电池安装及充放电培训教程

蓄电池安装及充放电培训教程

阀控式密封铅酸蓄电池是荷电出厂〔100％容量〕，电池采用特有的组合迷宫极柱密封结构及焊接工艺、确保密封安全可靠；电池具有大电流放电性能好，充电接受能力强，内阻小，自放电率低，容量恢复性能好，循环使用寿命长等特点。电池内部无游离酸，正常使用时无酸雾和气体逸出。

一、安装环境要求

1、蓄电池室建筑工程完毕，电池安装和工作地点应清洁、通风、干燥，墙体和地面采用防腐蚀材料。

2、蓄电池应避免阳光直射，周围无有机溶剂和腐蚀性气体，远离火源，同时应避免外部通风口或空调通风孔直接指对电池，从而影响电池单体温度，造成电池电压不均匀。

3、电池存放环境温度保持在0～35℃之间。

二、蓄电池安装步骤及工艺要求

1、安装前检查：

安装前先检查电池有无在运输期间遭到破坏。检查单体电池外观有无异常，是否有电解液泄漏的污迹等。

1）对照发货单检查系统件、产品合格证、出厂试验报告及产品说明书、到货配件、附件是否齐全。

2）电池在存放中应保持正立，做好极柱防护，电池端面不能受压，安全阀不允许松动，严禁短路，不得将无外包装木箱的电池重叠堆放。

3）蓄电池搬运过程中应正立，轻拿轻放，禁止倒置、翻滚、摔、撞、暴晒、雨淋。

2、电池安装

1）蓄电池采用钢体安装形式，〔单体电池必须安放在组件钢壳内〕，蓄电池安装采用先钢体支架后电池的安装顺序，钢体支架最底层与基础预埋件采用焊接方式固定，并保持支架上平面的水平。

2）电池要逐层或逐列安装。根据安装接线示意图将电池放入柜（架）内，并接好，谨防短路。安装每一个电池组件时要保证电池正负极位置的必须与系统图一致，从而确保电池组的总电压输出符合要求。电池间连接板要在电池全部就位后进行逐一连接，然后在电池侧面贴上序号标签.

3、蓄电池连线：

1）在连接线路前，应先将电池输出端子及连接片擦拭干净，不可有灰尘、油污、锈迹等污物。

2）各单体电池连接时，严格按设计接线图进行串、并联，装卸导电连接片时使用绝缘工具，戴防护手套。单体电池相互间连接要采用不锈钢螺栓、镀锡铜排和平垫串联连接，螺栓一定要拧紧，扭矩为≥15N·m。注意，同一只蓄电池的各单格不得作为分体串接使用。

220V直流系统蓄电池充放电试验作业指导书

220V直流系统蓄电池充放电试验作业指导书

A/0 Q/HBDL

第 1 页 共 5 页

220V直流系统蓄电池充放电试验作业指导书

设备名称： 设备编号：

编写： 年 月 日

审核： 年 月 日

批准： 年 月 日

作业负责人：

作业日期 年 月 日 时至 年 月 日 时

湖 北 黄 龙 滩 水 力 发 电 厂

Q/HBDL A/0

第 2 页 共 5 页 1 范围

本作业指导书适用于湖北黄龙滩水力发电厂通讯48V直流系统蓄电池容量测试、核对性放电工作。

2 引用文件

下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

国家电网安监[2005]83号 国家电网公司电力安全工作规程（变电站和发电厂电气部分）

DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》

蓄电池安装作业指导书

蓄电池安装作业指导书

蓄电池安装作业指导书

作业背景：

蓄电池是现代电池供电系统中不可或缺的一部分，它为车辆的启动、点火、照明以及其他电子设备提供电力。蓄电池的正确安装是确保车辆电力系统正常运行的关键步骤。本作业指导书旨在提供蓄电池安装的详细步骤和注意事项，以确保安全可靠的安装过程。

材料和工具：

以下是进行蓄电池安装所需的材料和工具：

1. 蓄电池

2. 扳手

3. 螺丝刀

4. 绝缘胶带

5. 磨砂纸

步骤：

1. 确保车辆处于安全停止的状态，关闭发动机并打开引擎盖。 2. 使用扳手拧松蓄电池的负极（黑色）连接螺母。确保螺母完全松开后，轻轻将电缆从引导柱上移除。

3. 同样地，使用扳手拧松蓄电池的正极（红色）连接螺母。同样确保螺母完全松开后，轻轻将电缆从引导柱上移除。

4. 检查蓄电池底部是否有锈蚀或腐蚀，如有必要，使用磨砂纸轻轻擦拭清洁。

5. 在蓄电池的底部涂抹一层绝缘胶带，以防止蓄电池与车辆接触造成短路。

6. 将新蓄电池放置在适当的位置，并确保正确对齐引导柱。

7. 连接蓄电池的正极（红色）电缆。确保连接牢固，并使用扳手拧紧连接螺母。

8. 连接蓄电池的负极（黑色）电缆。同样确保连接牢固，并用扳手拧紧连接螺母。

9. 检查所有电缆连接是否安全且无松动。

10. 关闭车辆引擎盖。 注意事项：

以下是蓄电池安装过程中需要注意的事项：

1. 在拆卸旧蓄电池之前，请确保关闭车辆的所有电子设备，例如车灯、车载音响等。

2. 在安装新蓄电池之前，请确保选择正确的规格和类型的蓄电池以符合车辆要求。

3. 在拆卸电缆之前，始终从负极（黑色）开始，以避免意外短路。

4. 在安装新电缆时，请确保正确对应正负极，以免电池安装错误。

5. 在连接电缆时，确保螺母紧固并保持良好接触，以避免电线松动或接触不良。

6. 电缆连接完毕后，请检查所有连接是否稳固且无松动。

7. 如果发现蓄电池底部有任何锈蚀或腐蚀，请务必清洁干净。

结论： 正确而安全地安装蓄电池是确保车辆电力系统正常运行的重要步骤。通过遵循以上步骤和注意事项，您可以成功地完成蓄电池的安装。如有任何疑问或需要进一步帮助，请咨询专业的汽车维修人员或车辆制造商。

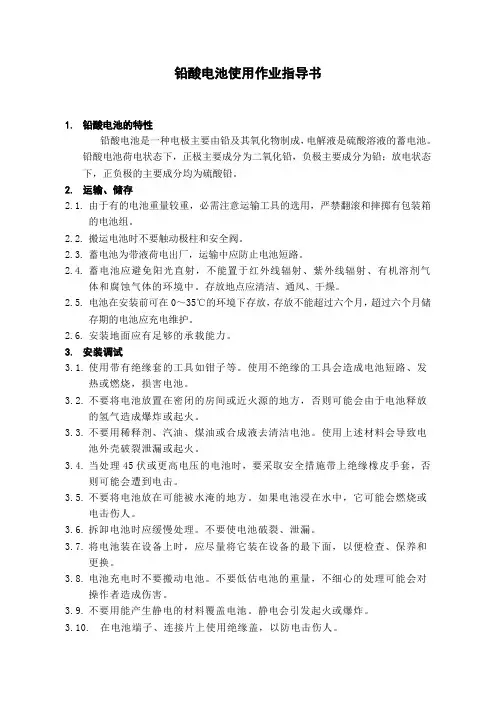

铅酸电池使用作业指导书

铅酸电池使用作业指导书

铅酸电池使用作业指导书

1. 铅酸电池的特性

铅酸电池是一种电极主要由铅及其氧化物制成，电解液是硫酸溶液的蓄电池。铅酸电池荷电状态下，正极主要成分为二氧化铅，负极主要成分为铅；放电状态下，正负极的主要成分均为硫酸铅。

2. 运输、储存

2.1. 由于有的电池重量较重，必需注意运输工具的选用，严禁翻滚和摔掷有包装箱的电池组。

2.2. 搬运电池时不要触动极柱和安全阀。

2.3. 蓄电池为带液荷电出厂，运输中应防止电池短路。

2.4. 蓄电池应避免阳光直射，不能置于红外线辐射、紫外线辐射、有机溶剂气体和腐蚀气体的环境中。存放地点应清洁、通风、干燥。

2.5. 电池在安装前可在0～35℃的环境下存放，存放不能超过六个月，超过六个月储存期的电池应充电维护。

2.6. 安装地面应有足够的承载能力。

3. 安装调试

3.1. 使用带有绝缘套的工具如钳子等。使用不绝缘的工具会造成电池短路、发热或燃烧，损害电池。

3.2. 不要将电池放置在密闭的房间或近火源的地方，否则可能会由于电池释放的氢气造成爆炸或起火。

3.3. 不要用稀释剂、汽油、煤油或合成液去清洁电池。使用上述材料会导致电池外壳破裂泄漏或起火。

3.4. 当处理45伏或更高电压的电池时，要采取安全措施带上绝缘橡皮手套，否则可能会遭到电击。

3.5. 不要将电池放在可能被水淹的地方。如果电池浸在水中，它可能会燃烧或电击伤人。

3.6. 拆卸电池时应缓慢处理。不要使电池破裂、泄漏。

3.7. 将电池装在设备上时，应尽量将它装在设备的最下面，以便检查、保养和更换。

3.8. 电池充电时不要搬动电池。不要低估电池的重量，不细心的处理可能会对操作者造成伤害。

3.9. 不要用能产生静电的材料覆盖电池。静电会引发起火或爆炸。

3.10. 在电池端子、连接片上使用绝缘盖，以防电击伤人。 3.11. 电池的安装和维护需要合格的专人进行。不熟练的人进行操作可能会造成危险。
