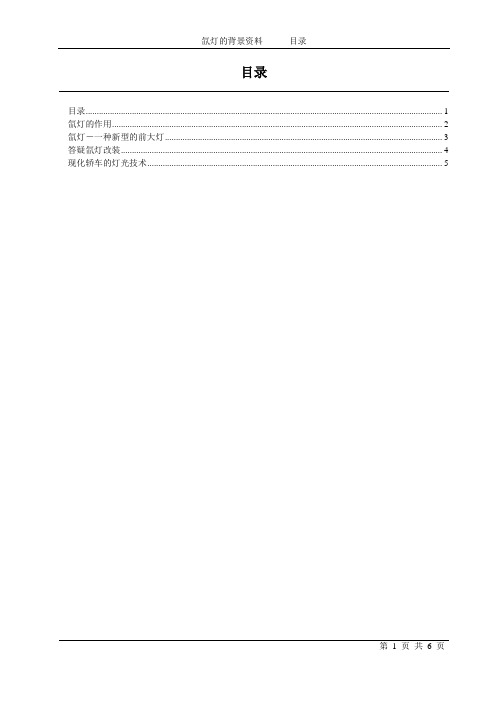

氙灯的背景资料_____ 目录目录目录 (1)氙灯的作用 (2)氙灯－一种新型的前大灯 (3)答疑氙灯改装 (4)现化轿车的灯光技术 (5)氙灯的背景资料_____ 氙灯的作用氙灯的作用车汇通 2002年4月16日/mantan/dianqi/nlamp.htm虽然氙灯的成本比卤素灯高，但由于性能优越，亮度、色温、防眩目和耐用等方面氙灯都比卤素灯好，因此在汽车上日益受到重视，已经有越来越多的中高级乘用车使用氙灯。
卤素灯与普通灯泡一样有灯丝，而氙灯则没有灯丝，这是氙灯与传统灯具最重要的区别。
氙灯是利用两电极之间放电器产生的电弧来发光的，如同电焊中产生的电弧的亮光。
高压脉冲电加在完全密闭的微型石英灯泡（管）内的金属电极之间，激励灯泡内的物质（氙气、少量的水银蒸气、金属卤化物）在电弧中电离产生光亮。
这种光亮的色温与太阳光相似，但含较多的绿色与蓝色成份，因此呈现蓝白色光。
这种蓝白色光大幅提高了道路标志和指示牌的亮度。
氙灯发射的光通量是卤素灯的2倍以上，同时电能转化为光能的效率也比卤素灯提高70%以上，所以氙灯具有比较高的能量密度和光照强度，而运行电流仅为卤素灯的一半。
车灯亮度的提高也有效扩大了车前方的视觉范围，从而营造出更为安全的驾驶条件。
氙灯的变压器和电子控制单元控制电弧的放电过程，保证了光亮的稳定性及连续性。
由于氙灯没有灯丝，因此就不会产生因灯丝断而报废的问题，使用寿命比卤素灯长得多，据介绍氙灯使用寿命相当于汽车平均使用周期内的全部运行时间。
更重要的一点是，氙灯一旦发生故障不会瞬间熄灭，而是通过逐渐变暗的方式熄灭，使驾车者能在黑夜行车中赢得时间，紧急靠边停车。
氙灯还有一个好处，在安装正确的情况下不会产生多余的眩光，不会对迎面来车的驾驶者造成干扰。
氙灯的背景资料_____ 氙灯－一种新型的前大灯氙灯－一种新型的前大灯2001年5月17日/mantan/dianqi/dadeng1.htm氙灯，一种含有氙气的新型前大灯，又称高强度放电灯或气体放电灯，英文简称HID（High Intensity Discharge Lamp）。
显达电子汽车用品氙气灯基本常识一、光的基本概念1.光的本质光是能量的一种形态:是电磁辐射谱中能够引起人眼视觉的部分。
光的本质是电磁波,是整个电磁波谱中极小范围的一部分2、将各种电磁波按波长依次展开就可得到如下电磁波波4、色温色温：光源发射光的颜色与黑体在某一温度下辐射光色相同时，黑体的温度称为该光源的色温。
因为大部分光源所发出的光皆通称为白光，故光源的色表温度或相关色温度即用以指称其光色相对白的程度，以量化光源的光色表现。
根据Max Planck的理论，将一具完全吸收与放射能力的标准黑体加热，温度逐渐升高光度亦随之改变；CIE色座标上的黑体曲线（光通量）显示黑体由红--橙红--黄--黄白--白--蓝白的过程。
黑体加温到出现与光源相同或接近光色时的温度，定义为该光源的相关色温度，称色温，以绝对温K（Kelvin，或称开氏温度）为单位（K=℃+273.15）。
因此，黑体加热至呈红色时温度约527℃即800K，其他温度影响光色变化。
光色愈偏蓝，色温愈高；偏红则色温愈低。
一天当中画光的光色亦随时间变化：日出后40分钟光色较黄，色温3,000K；正午阳光雪白，上升至4,800-5,800K，阴天正午时分则约6,500K；日落前光色偏红，色温又降至纸2,200K。
其他光源的相关色温度。
因相关色温度事实上是以黑体辐射接近光源光色时，对该光源光色表现的评价值，并非一种精确的颜色对比，故具相同色温值的二光源，可能在光色外观上仍有些许差异。
仅冯色温无法了解光源对物体的显色能力，或在该光源下物体颜色的再现如何。
a)不同光源环境的相关色温度光源色温光源色温北方晴空8000-8500k高压汞灯3450-3750k阴天6500-7500k暖色营光灯2500-3000k夏日正午阳5500k卤素灯3000k下午日光4000k钨丝灯2700k金属卤化物灯4000-4600k高压钠灯1950-2250k冷色营光灯4000-5000k蜡烛光2000kb)不同色温的感觉▪光源色温不同，光色也不同，色温在3300K以下有稳重的气氛，温暖的感觉；色温在3000--5000K为中间色温，有爽快的感觉；色温在5000K以上有冷的感觉▪色温与亮度: 高色温光源照射下，如亮度不高则给人们有一种阴气的气氛；低色温光源照射下，亮度过高会给人们有一种闷热感觉。
上海奥申检测科技有限公司氙灯光照老化测试理论基础与主要标准解读主讲人：洪城明2019.07.30上海奥申检测科技有限公司内部 因素化学结构分子量分布物理形态规整度外部 因素 热 水 氧光照辐射生物腐蚀化学腐蚀影响老化因素（外因）◆光照（阳光）◆热量（阳光+环境温度）◆水（环境湿度+降水+结露结霜）◆生物、化学、氧、臭氧、酸雨等材料降解机制光照能量与频率、波长的关系波长越短，光波能量越大，越容易引起塑胶等聚合物化学键断裂和宏观老化。
在氙灯光谱中短波长的紫外UV（280-400nm）对材料的老化作用最显著。
光三要素水热氙灯Lamp滤镜的选择 Atlas（以典型型号为例）Atlas CI4000滤镜滤镜的选择 Q-SunQ-Sun滤镜不同滤镜SPD（250-800nm）不同滤镜SPD（280-340nm）结构差异导致适用范围不同水的加载：喷淋水的加载：湿度热蒸发加湿 超声加湿喷淋加湿两种代表类别水冷转鼓式风冷平板式内部结构（Atlas CI3000-5000系列）内部结构（Q-Sun Xe-2/3系列）国际主流标准行业主机厂标准⏹SAE J2412 车辆内饰件氙灯加速老化试验⏹SAE J2527 车辆外饰件氙灯加速老化试验⏹PV 3929 外饰非金属材料干、热气候老化试验⏹PV 3930 外饰非金属材料湿、热气候老化试验⏹PV 1306 非金属材料-PP表面氙灯光照发粘试验⏹PV 1303 车辆内饰件非金属材料氙灯老化试验⏹SMTC 5 400 003 车辆内饰非金属部件的光照试验SAE J2412SAE J2527SAE J2527PV 3929PV 3930PV 1306PV 1303-2001PV 1303-2015 Burggrafenstraße 6 If a color change ΔE > ±0.5 as perCIELAB compared to the previous test is measured.SMTC 5 400 003-2015光照周期结束点的额定值不得超出以下值：a) 3 周期：12.9±0.4；b) 5 周期：21.5±0.8；c) 10周期：43.0±0.8。
《氙气灯知识及十大氙气灯品牌》HID 氙气大灯基础知识（一）1. HID的含义：HID 是High Intensity Discharge的英文缩写。
HID即为高压气体放电灯，由于内部充填氙气，HID灯也被称作氙气灯。
它发光的原理是接通电源后，通过安定器，在瞬间内将低压电源升至2万伏以上的高压脉冲电压，激活氙气灯泡中的氙气在电弧中产生3000-12000K色温的强劲光芒。
然后再将电压转成85V左右，稳定持续供应氙气灯泡发光。
2. HID的分类：HID的型号和卤素灯泡是一一对应的，即原来卤素灯泡是什么型号，那么装HID氙气灯的时候，也需要用相同的型号。
目前HID按灯头型号分为：H系列：H1、H3、H4、H6、H7、H8、H9、H10、H11、H13等；90系列：9004（HB1）、9005（HB3）、9006（HB4）、9007（HB5）等；D系列：D1S、D1C、D1R、D2R、D1C、D2C、D3C、D4C等；其它：880 、881在汽车HID氙气灯中应用较多的型号是H1、H4、H7、9005、9006、9007等型号。
其中H4型号，其原来的卤素灯泡里面都有两根钨丝，一根是远灯，一根是近灯。
而由于氙气灯在一个灯管里做不到近光和远光，于是氙气灯均为远近光一体的氙气灯。
在一个灯座上安置两颗灯泡其中一颗是氙气灯泡另一颗是卤素灯泡，利用两个灯泡间的距离分做远近光。
具体有：H4/H(远氙近卤）;H4/L(近氙远卤); 还有远近光都是氙气灯的H4/HL是高低的代表（High/Low）,我们称之为伸缩灯。
还有带天使眼双光透镜投影灯，灯光酷，但价格贵，安装麻烦。
3. HID的特性：HID氙气灯正在普及中，越来越多的稍微档次高点的汽车出厂时已经配备了HID氙气灯，装HID氙气灯也将会成为潮流，更是代替卤素灯的趋势。
消费者一般在购车时，都想选择有氙气大灯的。
因为：1、省电。
一般车辆原厂的卤素大灯大都需要耗费60W上下的电力，HID气体放电大灯组在安定器的稳定运作下，只需要35W的电力来供应氙气灯泡发光。
有氙气灯、电子控制器组成。
接通电源后，通过变压器，在几微秒内升到2万伏以上的高压脉冲电加在石英灯泡内的金属电极之间，激励灯泡内的物质（氙气、少量的水银蒸气及金属卤化物）在电弧中电离产生亮光。
由于高温导致碰撞激发，并随压力升高使线光谱变宽形成带光谱。
据介绍，灯开关接通的一瞬间，氙气灯即产生与55W卤素灯一样的亮度，约3s达到全部光通量。
氙气灯灯泡的玻璃是用坚硬的耐温压石英玻璃（二氧化硅）制成，灯内充入高压氙气以缩短灯被点亮的时间，灯的发光颜色则由充入灯泡内的氙气、水银蒸气和少量金属卤化物所决定。
电子控制系统由变压器和电子控制器组成，具用产生点火电压和工作电压两种功能。
变压器将低电压变为高电压输出。
电子控制器的主要功能是限制氙气灯灯泡的工作电流，向灯泡提供2万V以上的点火电压和维持工作的低电压（80V左右）。
氙气是一种惰性气体，氙气大灯英文缩写是HID，最早是由菲利浦公司研制开发，工作原理是将高压电流接入充有氙气气体的密封灯头，氙气气体在高压电流的作用下产生电弧放电并产生白色的强光，让您在夜间行车有如白昼！汽车品种繁多，各种配件也目不暇接，就连用于照明的汽车车灯也是花样百出，各种名称前所未闻，什么水晶大灯、高透明度大灯、一体式大灯……但总的来说，就其工作原理，可分为三种灯：白炽灯、卤素灯、氙气灯。
白炽灯是最普遍的一种，因它工作状态不稳定，发光亮度不够，能源消耗大，已有渐被卤素灯取代的势头，目前仅少数几种国产低端汽车在使用。
氙气灯由氙气气体放电照明，它的工作原理是没有钨丝，而是借助两个极间发出的电弧来发光。
电弧通常能够激活隋性气体氙气，从而促使金属盐发光。
前照灯用一个氙气气体放电灯作为其中心元件，可使最小的空间得到最大的照明强度，并使汽车前部具有空气动力风格，消耗同样的功率，发光效率高出三倍。
一个35W的放电大灯的通光量是一个55W的普通卤素灯的两倍，其色温高达4200K，或以上与太阳光相似。
但含较多的绿和蓝成份，一般使用寿命1500-2500小时，相当于汽车平均使用周期内全部运行时间。
