桥梁施工组织设计[桥梁施工组织设计]

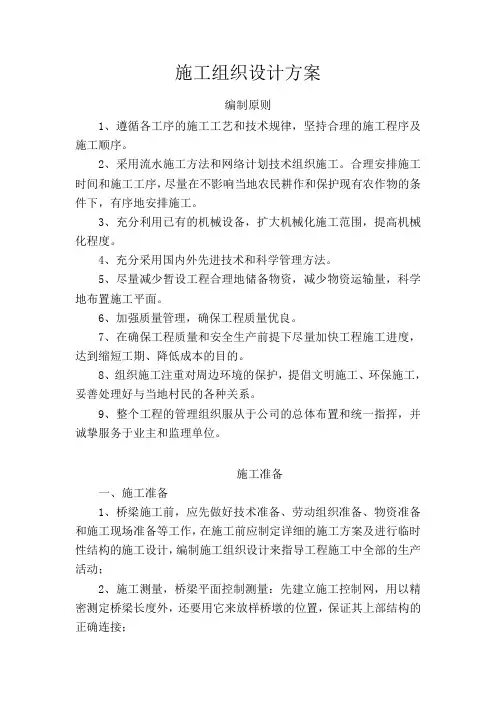

施工组织设计方案

编制原则

1、遵循各工序的施工工艺和技术规律，坚持合理的施工程序及施工顺序。

2、采用流水施工方法和网络计划技术组织施工。合理安排施工时间和施工工序，尽量在不影响当地农民耕作和保护现有农作物的条件下，有序地安排施工。

3、充分利用已有的机械设备，扩大机械化施工范围，提高机械化程度。

4、充分采用国内外先进技术和科学管理方法。

5、尽量减少暂设工程合理地储备物资，减少物资运输量，科学地布置施工平面。

6、加强质量管理，确保工程质量优良。

7、在确保工程质量和安全生产前提下尽量加快工程施工进度，达到缩短工期、降低成本的目的。

8、组织施工注重对周边环境的保护，提倡文明施工、环保施工，妥善处理好与当地村民的各种关系。

9、整个工程的管理组织服从于公司的总体布置和统一指挥，并诚挚服务于业主和监理单位。

施工准备

一、施工准备

1、桥梁施工前，应先做好技术准备、劳动组织准备、物资准备和施工现场准备等工作，在施工前应制定详细的施工方案及进行临时性结构的施工设计，编制施工组织设计来指导工程施工中全部的生产活动；

2、施工测量，桥梁平面控制测量：先建立施工控制网，用以精密测定桥梁长度外，还要用它来放样桥墩的位置，保证其上部结构的正确连接； 3、临时道路的建设及场地的平整，为保证正常通车，在小桥下游修建临时道路，下设圆管涵2道，临时道路路面宽度保证5米，上铺设泥结碎石找平。

二、基础施工

放坡开挖：

1、测量放线：用全站仪测出左右两侧桥台基础纵、横中心线，可按边坡的放坡率为1：1.25放出上口开挖边线桩，下层按1：0.25的放坡率开挖。为避免雨水冲坏坑壁，基坑顶四周应做好排水，截住地表水，基坑下口的开挖的大小应满足基础施工的要求，在基底平面尺寸可适当加宽50cm-100cm。

2、开挖作业方式以机械作业为主，采用挖掘机作业辅以人工清槽。挖基土尽可能的远离基坑边缘，以免塌方和影响施工。

3、基坑开挖应连续施工，避免晾槽，一次开挖距基坑底面以上要预留20一30cm，待验槽后人工一次清除至标高，以保证基坑顶面坚实。基坑开挖后，要通过监理工程师检验地质情况符合设计后，方可进行下一道工序 ，如不符设计时，应及时通知监理工程师及业主代表，确定基础处理方案。为防止地下水影响基坑内的正常作业，在基坑内沿基底四周和各角点各设置排水沟和集水井。集水井大小为30×30×40cm，基底周边的排水沟与集水井相连。随时用水泵排出集水井内的积水至地表排水沟。

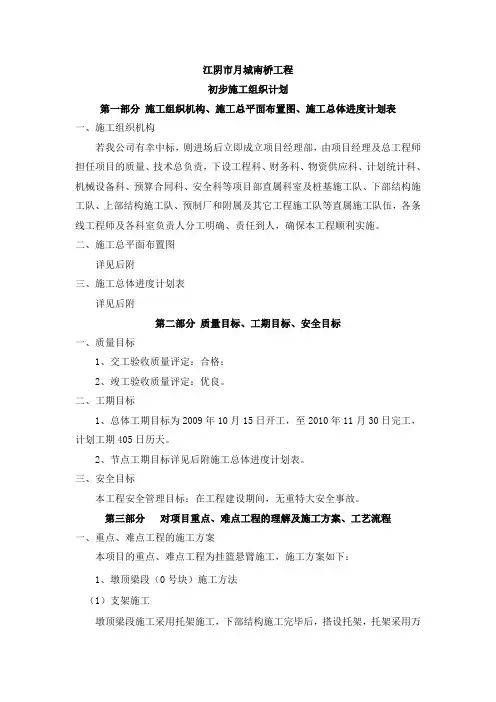

江阴市月城南桥工程

初步施工组织计划

第一部分 施工组织机构、施工总平面布置图、施工总体进度计划表

一、施工组织机构

若我公司有幸中标，则进场后立即成立项目经理部，由项目经理及总工程师担任项目的质量、技术总负责，下设工程科、财务科、物资供应科、计划统计科、机械设备科、预算合同科、安全科等项目部直属科室及桩基施工队、下部结构施工队、上部结构施工队、预制厂和附属及其它工程施工队等直属施工队伍，各条线工程师及各科室负责人分工明确、责任到人，确保本工程顺利实施。

二、施工总平面布置图

详见后附

三、施工总体进度计划表

详见后附

第二部分 质量目标、工期目标、安全目标

一、质量目标

1、交工验收质量评定：合格；

2、竣工验收质量评定：优良。

二、工期目标

1、总体工期目标为2009年10月15日开工，至2010年11月30日完工，计划工期405日历天。

2、节点工期目标详见后附施工总体进度计划表。

三、安全目标

本工程安全管理目标：在工程建设期间，无重特大安全事故。

第三部分 对项目重点、难点工程的理解及施工方案、工艺流程

一、重点、难点工程的施工方案

本项目的重点、难点工程为挂篮悬臂施工，施工方案如下：

1、墩顶梁段（0号块）施工方法

（1）支架施工

墩顶梁段施工采用托架施工，下部结构施工完毕后，搭设托架，托架采用万能杆件、军用梁、贝雷梁等满足要求的杆件拼装，拼装完毕后进行预压，设置墩顶梁段与桥墩临时固结装置（临时支座）。施工方案图见下图。

支架施工满足以下要求：

支架有足够的强度、刚度和稳定性的要求；

有简便可行的脱模措施；

预压重量大于浇筑混凝土的重量；

支架地基承载力必须满足要求，基础拟采用钢管桩基础。

根据混凝土及支架产生的弹性和非弹性变形，设置预留量。

支架底有完好的排水系统。

（2）模板

墩顶梁段外侧模采用大块新制钢模，箱内腹板及横隔板采用组拼钢模。

（3）钢筋制安、 预应力管道安装、混凝土浇筑

★桥梁工程施工组织设计_共1０篇

第1篇：桥梁工程施工组织设计桥涵工程施工组织设计

1、工程概况

本合同段内桥涵工程有：中桥２座、分离式立交小桥１座、人行天桥1座；钢筋砼盖板涵６座、钢筋砼圆管涵6座、钢筋砼箱涵2座。中、小桥及涵洞明细如下表：

桥梁表

序号位置交角(度）孔数—孔径(孔—m）桥长（m)结构类型中心桩号桥名及种类上部结构墩及基础台及基础1K124+０0７．38九盘子分离立交小桥901-1３27。75空心板重力台扩大基础

２K１24+2５７.７6人行天桥90１—３．5＋2－2０47。30砼连续板扩大基础扩大基础

3AＫ0＋43２。54172°59′32。６″３-２５８７．00空心板桩柱式重力台扩大基础

4AＫ1＋１66。1４９02—1639．５2５空心板桩柱式桩柱式、重力台、扩大基础

涵洞表

序号中心桩号交角（度)孔数-跨径(孔－m）长度(m）结构类型用途进出口型式

进口出口

1K120+0７５９01－4。02７.00钢筋砼盖板涵人行兼排水跌水井直翼墙

2K12０+4８0９01-１.01４．50钢筋砼圆管涵排水竖井直翼墙

3LK1２0+503K120+502.71901—4.037.0０钢筋砼盖板涵人行兼排水跌水井直翼墙

4LK12０+１85Ｋ120+７８5.90135１—4。６93。88

涵排水直翼墙直翼墙

5LK１23+５7６K12３+６401-4。660。０0钢筋砼盖板涵排水直翼墙直翼墙

6LK123+735K12３+７２0．01901-4。030。７5钢筋砼箱涵人行兼排水一字墙一字墙

7K124+280901-1．５3８。0０钢筋砼圆管涵排水跌水井一字墙

８AK0＋12090１—1.0９．０0钢筋砼圆管涵排水跌水井直翼墙

9BK0+17０9０１-1.08.00钢筋砼圆管涵排水跌水井直翼墙

1０CK０+360901－１.0８。5０钢筋砼圆管涵排水跌水井直翼墙

11DK0+１2０901-1.08。０0钢筋砼圆管涵排水跌水井直翼墙钢筋砼盖板

1 桥梁施工组织设计方案（通用5篇）

（一）施工要点：

（1）材料要求：

水泥，细集料，粗集料，水和附加剂，砼拌和，输送，养护符合《结构砼工程规范》的规定。

（2）导管灌注水下砼还应符合下列要求：

①水泥标号不低于425，初凝时间不低于2.5h。

②粗骨料宜选优质级配良好的碎石

③骨料粒径不得大于导管1/8和钢筋最小净距的1/4，同时不得大于40mm。

④砂子选用级配良好的中砂。

⑤坍落度宜为180~220mm。

⑥水灰比在0.5~0.6，水泥用量不少于350kg/m3。

⑦钢筋应符合《技术规范要求》。

（3）测量定位：

首先要平整场地，清除杂物，换除地表层软土，夯压密实。然后采用全站仪， 2 根据桩位坐标放出钻孔桩的中心位置，并设立护桩，对护桩采取水泥砂浆加固，设立明显标志。

（4）埋设钢护筒：

钢护筒壁厚≥3mm，高度为3m，在护筒上，下端和中部的外侧各焊一道加劲助，护筒内径比桩径大30cm，护筒顶设出浆口，人工挖掘埋设法设置钢护筒，钢护筒的位置准确，不倾斜。埋设时，护筒中心轴线对正测量标定的桩中心，偏差不大于5.0厘米，倾斜度的偏差不大于1%。护筒顶面高出地面0.5米，护筒埋深2.5米，护筒周围1.0m范围内采用粘土回填，夯实至护筒底0.5m以下，在护筒顶部焊吊耳。钻进过程中经常检查护筒是否发生偏移和下沉，并及时处理。

（5）钻机就位

钻机下部铺垫枕木，钻锥中心轴线对正桩位中心，对操作人员进行开钻前教育。机械移位由汽车吊配合。

（6）泥浆制备

拌制泥浆粘土严格选取，控制好含砂率，试验测试确定泥浆性能，相对密度1.06—1.10，失水率15—20毫升/30分钟，泥皮厚度小于3毫米/30min。粘度18—28S。如不能满足要求，加膨润土重新试验确定。

（7）钻孔

桩的钻进分班连续作业，护筒内的泥浆顶面，始终保持高出筒外水位或地下水位1.0—1.5m以上。施工中经常测定泥浆性能，保证护壁效果。并做好详细的钻孔记录，经常注意土层的变化，查看地质资料。每进尺3米测钻杆的倾斜度，以便及时进行调整。钻孔桩时详细记录钻孔时间进度，地质状况等情况，按隐蔽 3 检查记录表详细记录入册，列入竣工档案和监理工程师验证的依据，并随时核对地质情况。
