气体灭火系统设计参数

1

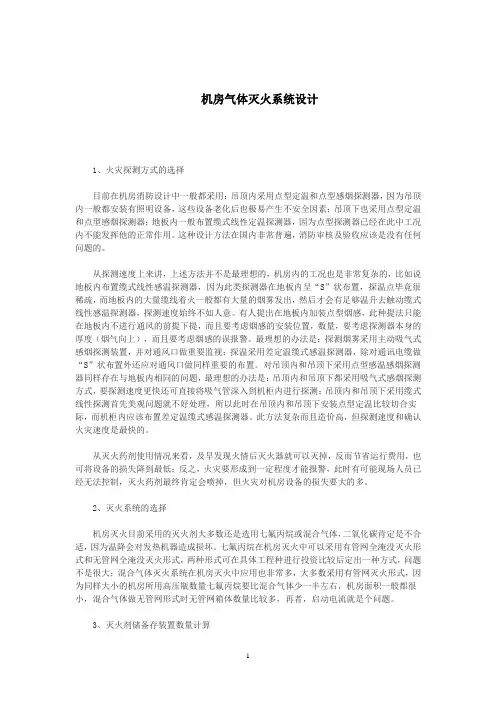

机房气体灭火系统设计

1、火灾探测方式的选择

目前在机房消防设计中一般都采用：吊顶内采用点型定温和点型感烟探测器，因为吊顶内一般都安装有照明设备，这些设备老化后也极易产生不安全因素；吊顶下也采用点型定温和点型感烟探测器；地板内一般布置缆式线性定温探测器，因为点型探测器已经在此中工况内不能发挥他的正常作用。这种设计方法在国内非常普遍，消防审核及验收应该是没有任何问题的。

从探测速度上来讲，上述方法并不是最理想的，机房内的工况也是非常复杂的，比如说地板内布置缆式线性感温探测器，因为此类探测器在地板内呈“S”状布置，探温点毕竟很稀疏，而地板内的大量缆线着火一般都有大量的烟雾发出，然后才会有足够温升去触动缆式线性感温探测器，探测速度始终不如人意。有人提出在地板内加装点型烟感，此种提法只能在地板内不进行通风的前提下提，而且要考虑烟感的安装位置，数量，要考虑探测器本身的厚度（烟气向上），而且要考虑烟感的误报警。最理想的办法是：探测烟雾采用主动吸气式感烟探测装置，并对通风口做重要监视；探温采用差定温缆式感温探测器，除对通讯电缆做“S”状布置外还应对通风口做同样重要的布置。对吊顶内和吊顶下采用点型感温感烟探测器同样存在与地板内相同的问题，最理想的办法是：吊顶内和吊顶下都采用吸气式感烟探测方式，要探测速度更快还可直接将吸气管深入到机柜内进行探测；吊顶内和吊顶下采用缆式线性探测首先美观问题就不好处理，所以此时在吊顶内和吊顶下安装点型定温比较切合实际，而机柜内应该布置差定温缆式感温探测器。此方法复杂而且造价高，但探测速度和确认火灾速度是最快的。

从灭火药剂使用情况来看，及早发现火情后灭火器就可以灭掉，反而节省运行费用，也可将设备的损失降到最低；反之，火灾要形成到一定程度才能报警，此时有可能现场人员已经无法控制，灭火药剂最终肯定会喷掉，但火灾对机房设备的损失要大的多。

2、灭火系统的选择

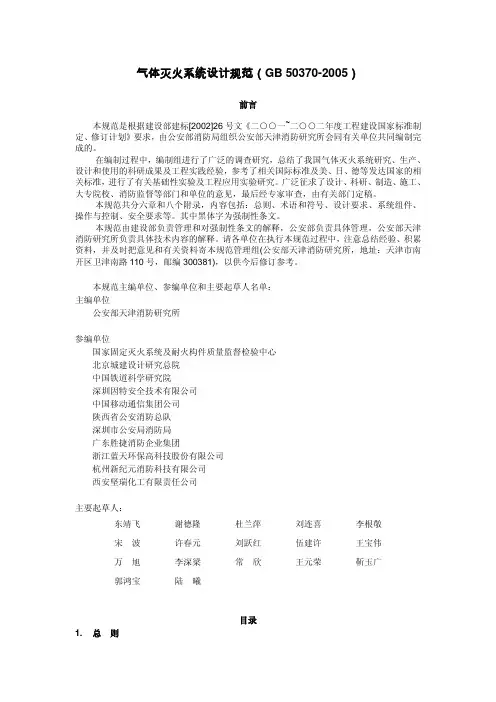

气体灭火系统设计规范（GB 50370-2005）

前言

本规范是根据建设部建标[2002]26号文《二○○一~二○○二年度工程建设国家标准制

定、修订计划》要求，由公安部消防局组织公安部天津消防研究所会同有关单位共同编制完

成的。

在编制过程中，编制组进行了广泛的调查研究，总结了我国气体灭火系统研究、生产、

设计和使用的科研成果及工程实践经验，参考了相关国际标准及美、日、德等发达国家的相

关标准，进行了有关基础性实验及工程应用实验研究。广泛征求了设计、科研、制造、施工、

大专院校、消防监督等部门和单位的意见，最后经专家审查，由有关部门定稿。

本规范共分六章和八个附录，内容包括：总则、术语和符号、设计要求、系统组件、

操作与控制、安全要求等。其中黑体字为强制性条文。

本规范由建设部负责管理和对强制性条文的解释，公安部负责具体管理，公安部天津

消防研究所负责具体技术内容的解释。请各单位在执行本规范过程中，注意总结经验、积累

资料，并及时把意见和有关资料寄本规范管理组(公安部天津消防研究所，地址：天津市南

开区卫津南路110号，邮编300381)，以供今后修订参考。

本规范主编单位、参编单位和主要起草人名单：

主编单位

公安部天津消防研究所

参编单位

国家固定灭火系统及耐火构件质量监督检验中心

北京城建设计研究总院

中国铁道科学研究院

深圳因特安全技术有限公司

中国移动通信集团公司

陕西省公安消防总队

深圳市公安局消防局

广东胜捷消防企业集团

浙江蓝天环保高科技股份有限公司

杭州新纪元消防科技有限公司

西安坚瑞化工有限责任公司

主要起草人：

东靖飞 谢德隆 杜兰萍 刘连喜 李根敬

宋 波 许春元 刘跃红 伍建许 王宝伟

万 旭 李深梁 常 欣 王元荣 靳玉广

郭鸿宝 陆 曦

目录

1. 总 则 2. 术语和符号

3. 设计要求

4. 系统组件

5. 操作与控制

6. 安全要求

附录A 灭火浓度和惰化浓度

附录B 海拔高度修正系数

气体灭火系统

集团标准化工作小组 #Q8QGGQT-GX8G08Q8-GNQGJ8-MHHGN# 第七章 气体灭火系统

第一节 系统的构成

一、气体灭火系统的分类

防护对象 全淹没和局部应用

安装结构 管网和预制；

管网：组合分配和单元独立；

灭火剂 二氧化碳、七氟丙烷、惰性气体

二、气体灭火系统的构成

灭火机瓶组、驱动气体瓶组、单向阀、选择阀、减压装置、驱动装置、集流管、连接管、喷嘴、信号反馈装置、安全泄放装置、控制盘、检漏装置、低泄高封阀、管路管件

灭火剂储存容器 钢质无缝容器和钢质焊接容器

容器阀（瓶头阀） 灭火剂瓶组容器阀和驱动气体瓶组容器阀 封存、释放、充装、超压泄放功能

选择阀 和防护区一一对应

单向阀 灭火剂流通管路单向阀

驱动气体控制管路单向阀 连接管与集流管之间

启动管路上

安全泄放装置

（安全阀） 灭火剂瓶组安全泄放装置、驱动气体瓶组安全泄放装置和集流管安全泄放装置 瓶组和集流管上

检漏装置 包括：压力显示器、称重装置和液位测量装置

信号反馈装置

（压力开关） 释放管路或选择阀上

低泄高封阀 低泄高封阀安装在系统启动管路上，处于开启状态，进口压力达到设定压力时关闭，主要作用是排除气源泄漏积聚在启动管路内的气体

第二节 系统部件、组件（设备）的检查

1、泄压装置的泄压方向不应朝向操作面。

3、低压二氧化碳灭火系统储存容器上应至少设置2套安全泄压装置，安全阀要通过专用的泄压管接到室外。

3、压力计、液位计、称重显示装置安装在便于人员观察和操作；

4、选择阀操作手柄安装在操作面一侧：≤h≤；与管网采用螺纹连接宜用活接。

5、管道采用螺纹连接时宜采用螺纹连接，密封材料均匀涂在附着在管道的螺纹部分，不得将填料挤入管道内；露2-3条螺纹，清理干净，防腐处理；

6、已防腐处理的无缝钢管不宜采用焊接连接，需采用法兰焊接时二次防腐处理。 7、管道穿越墙壁、楼板处要安装套管。套管D比管道D至少大2级，穿墙套管长度与墙厚相等，穿楼板套管应高出地板50mm。管道穿越变形缝时，设置柔性管段。

气体灭火系统设计规范

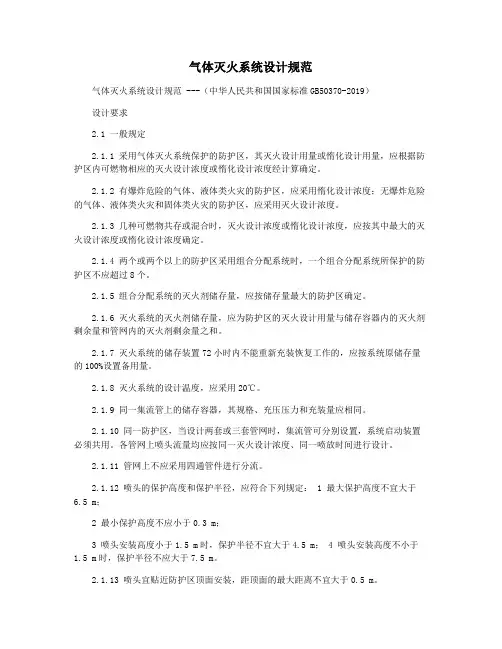

气体灭火系统设计规范 ---（中华人民共和国国家标准GB50370-2019）

设计要求

2.1 一般规定

2.1.1 采用气体灭火系统保护的防护区，其灭火设计用量或惰化设计用量，应根据防护区内可燃物相应的灭火设计浓度或惰化设计浓度经计算确定。

2.1.2 有爆炸危险的气体、液体类火灾的防护区，应采用惰化设计浓度；无爆炸危险的气体、液体类火灾和固体类火灾的防护区，应采用灭火设计浓度。

2.1.3 几种可燃物共存或混合时，灭火设计浓度或惰化设计浓度，应按其中最大的灭火设计浓度或惰化设计浓度确定。

2.1.4 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的防护区不应超过8个。

2.1.5 组合分配系统的灭火剂储存量，应按储存量最大的防护区确定。

2.1.6 灭火系统的灭火剂储存量，应为防护区的灭火设计用量与储存容器内的灭火剂剩余量和管网内的灭火剂剩余量之和。

2.1.7 灭火系统的储存装置72小时内不能重新充装恢复工作的，应按系统原储存量的100%设置备用量。

2.1.8 灭火系统的设计温度，应采用20℃。

2.1.9 同一集流管上的储存容器，其规格、充压压力和充装量应相同。

2.1.10 同一防护区，当设计两套或三套管网时，集流管可分别设置，系统启动装置必须共用。各管网上喷头流量均应按同一灭火设计浓度、同一喷放时间进行设计。

2.1.11 管网上不应采用四通管件进行分流。

2.1.12 喷头的保护高度和保护半径，应符合下列规定： 1 最大保护高度不宜大于6.5 m；

2 最小保护高度不应小于0.3 m；

3 喷头安装高度小于1.5 m时，保护半径不宜大于4.5 m； 4 喷头安装高度不小于1.5 m时，保护半径不应大于7.5 m。
