QL110型固定式气溶胶自动灭火系统简明设计
气体灭火系统的设计，应遵循国家有关方针和政策，做到安全可靠，技术先进，经
济合理。依据《GB503070-2005》气体灭火系统设计规范，七氟丙烷灭火系统简明设
计如下：
一、防护区的设置
1. 防护区划分应符合下列规定：
1. 防护区宜以单个封闭空间划分；同一区间的吊顶层和地板下需同时保 护时，可合为一个防护区；
2. 采用管网灭火系统时，一个防护区的面积不宜大于 800 m2且容积不
宜大于3600 m3；
3. 采用预制灭火系统时，一个防护区的面积不宜大于 500 m2且容积不
宜大于1600 m3。
2. 两个或两个以上的防护区采用组合分配系统时，一个组合分配系统所保护的
防护区不应超过8个。
3. 防护区围护结构及门窗的耐火极限均不宜低于 0.5h ;吊顶的耐火极限不宜低
于 0.25 h。 4. 防护区围护结构承受内压的允许压强，不宜低于 1200 Pa。
5. 防护区应设置泄压口，七氟丙烷灭火系统的泄压口应位于防护区净高的 2/3
以上。
6. 防护区设置的泄压口，宜设在外墙上。泄压口面积按相应气体灭火系统设计
规定计算。
7. 喷放灭火剂前，防护区内除泄压口外的开口应能自行关闭
8. 防护区的泄压口面积，宜按下式计算：
二――泄压口面积(m2)；
二——灭火剂在防护区的平均喷放速率(kg/s)；
■；――围护结构承受内压的允许压强(Pa)。
、设计用量的计算
1. 七氟丙烷灭火系统的灭火设计浓度不应小于灭火浓度的 1.3倍，惰化设计浓
度不应小于惰化浓度的1.1倍。
2. 固体表面火灾的灭火浓度为 5.8%，其它灭火浓度可按《GB503070-2005》附录
A中附表A-1的规定取值，惰化浓度可按《GB503070-2005〉附录A中附表A-2 的规定取值。附录 A中未列出的，应经试验确定。
3. 图书、档案、票据和文物资料库等防护区，灭火设计浓度宜采用 10% 4. 油浸变压器室、带油开关的配电室和自备发电机房等防护区，灭火设计浓度 宜采用9%
七氟丙烷自动灭火系统
设 计 说 明 书
上海金盾
SHANGHAI JINDUN
上海金盾消防安全设备有限公司 七氟丙烷自动灭火系统 上海金盾消防安全设备有限公司
1
目 录
一、系统概述及适用范围.........................................................................................1
二、系统工作流程图.................................................................................................1
三、系统组成、技术参数...........................................................................................2
四、无管网系统.........................................................................................................4
五、系统主要零部件...............................................................................................9
六、管道连接件.......................................................................................................18
七、系统安装与调试...............................................................................................21

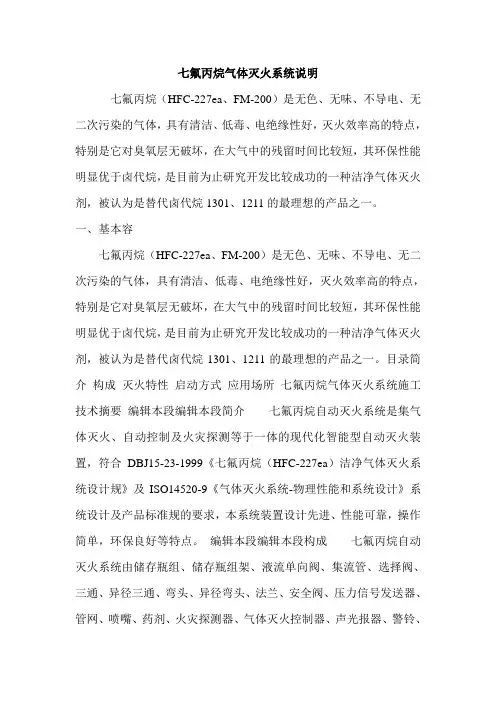

七氟丙烷气体灭火系统说明
七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。
一、基本容
七氟丙烷（HFC-227ea、FM-200）是无色、无味、不导电、无二次污染的气体，具有清洁、低毒、电绝缘性好，灭火效率高的特点，特别是它对臭氧层无破坏，在大气中的残留时间比较短，其环保性能明显优于卤代烷，是目前为止研究开发比较成功的一种洁净气体灭火剂，被认为是替代卤代烷1301、1211的最理想的产品之一。目录简介 构成 灭火特性 启动方式 应用场所 七氟丙烷气体灭火系统施工技术摘要 编辑本段编辑本段简介 七氟丙烷自动灭火系统是集气体灭火、自动控制及火灾探测等于一体的现代化智能型自动灭火装置，符合DBJ15-23-1999《七氟丙烷（HFC-227ea）洁净气体灭火系统设计规》及ISO14520-9《气体灭火系统-物理性能和系统设计》系统设计及产品标准规的要求，本系统装置设计先进、性能可靠，操作简单，环保良好等特点。 编辑本段编辑本段构成 七氟丙烷自动灭火系统由储存瓶组、储存瓶组架、液流单向阀、集流管、选择阀、三通、异径三通、弯头、异径弯头、法兰、安全阀、压力信号发送器、管网、喷嘴、药剂、火灾探测器、气体灭火控制器、声光报器、警铃、放气指示灯、紧急启动/停止按扭等组成。
二、 灭火特性
1、灭火效率高；
2、洁净环保 具有良好的清洁性 ，在大气中完全汽化不留残渣；
3、经济实惠；
4、良好的电气绝缘性；
5、适用于有人工作的场所，对人体基本无害；
6、携带方便，便于操作。
三、 启动方式
* *
七氟丙烷柜式灭火装置
设计使用说明书
* *
一、 系统执行标准：
七氟丙烷柜式灭火装置组件按照《GB16670-2006》标准进行生产。
二、 系统简介
系统概述
GQQ型七氟丙烷柜式灭火装置。它是一种不安装管网、轻便可移动的气体灭火消防设备。符合《柜式气体灭火装置性能要求和试验方法》GB16670-2006及《气体灭火系统-物理性能和系统设计》系统设计及产品标准规范的要求，本系统装置设计先进、性能可靠，极其适用于保护面积小于500m2，容积小于1600m3，管网无法安装，维护困难的保护对象的火灾防护。
GQQ型七氟丙烷柜式灭火装置由柜式气体灭火装置与火灾探测器、气体灭火报警控制器等组成，具有自动、电气手动两种控制方式。其中七氟丙烷柜式气体灭火装置由柜体、储存瓶、瓶头阀、启动电磁装置、压力信号器、喷射管、喷嘴等组成。
柜式七氟丙烷气体灭火装置气体灭火剂储存瓶经过包装成灭火柜,外形美观,平时放在需要保护的防护区内,在发生火灾时,不需要经过很多管路,直接就在防护区内喷放灭火。
* *
87634125七氟丙烷
七氟丙烷自动灭火工作原理、该系统可设计成单瓶组或双瓶组系统2、本系统采用双瓶组全淹没保护扑救防护区灭火系统。3、工作原理： 当发生火灾时，烟感、温感探测器将探测到的火灾信号通过 火灾报警控制器进行逻辑分析后，发出指令，打开防护区的 电磁容器阀，灭火剂通过容器阀、高压软管、喷嘴喷放到防 护区，进行灭火保护。12-?8M56*2-M48*2DC24V 1.3A 90N H8DC24V 动作压力0.2MPaDN32DN6DN6DN40120LZHFC120/2.55.6±0.5MPa1800DN322.5MPaANF/5.6ZHFF40PT32/2.5ZYW-1无管网柜7工作压力2.5MPa喷 嘴6安全装置灭火瓶压力表压力信号器YHX/5.6序 号名 称型 号规 格备 注12345Y40电磁容器阀8金属软管RHG(J)40/2.5 * *
