常用钢管国家标准

  • 格式：docx
  • 大小：32.37 KB
  • 文档页数：6

WORD格式

专业资料整理

常用钢管国家标准

常用钢管国家标准 2010-04-20 09 ： 50 聊城市金德钢管贸易有限公司 ---

0635-8884224 0635-2993006

常年经营无缝钢管，流体管，结构管，高压锅炉管。直缝焊管，离心浇铸

钢管

序号标准号标准名称主要牌号

国家标准

1 GB3087-1999 低中压锅炉用无缝钢管 10、20 2GB/T3090-2000 不锈钢小

直径无缝钢管 0Cr18Ni9 、00Cr19Ni10、0Cr18Ni10Ti 、0Cr17Ni12Mo2、

00Cr17Ni14Mo2、1Cr18Ni9Ti 3GB/T3094-2000 冷拔异型无缝钢管 10、20、35、

45、Q295、Q345、Q390等

4 GB/T3639-2000 冷拔或冷轧精密无缝钢管 10、20、35、 45 5GB5310-1995

高压锅炉用无缝钢管 20G、 12CrMoG、 15CrMoG、12Cr2MoG、12Cr1MoVG、

1Cr18Ni9 等

6 GB/T5312-1999 船舶用碳钢和碳锰钢无缝钢管 320、 360、410、460、 490 7GB6479-2000

高压化肥设备用无缝钢管 20、 16Mn、 15MnV、 10MoWVNb、12CrMo、15CrMo、 1Cr5Mo、12Cr2Mo、

12SiMoVNb等

8 GB/T8162-1999 结构用无缝钢管 20、45、 Q345、 40Cr、12CrMo、 35CrMo、 30CrMnSi

等

9 GB/T8163-1999 输送流体用无缝钢管 10、20、Q295、Q345 10 GB/T

9711.1-1997 石油天然气工业输送钢管交货技术条件第 1 部分： A 级钢管 L210、

L245、L290、L320、L360 等

11 GB/T 9711.2-1999 石油天然气工业输送钢管交货技术条件第 2 部分： B

级钢管 L245NB、 L290NB、L360NB、L415NB等 WORD格式

专业资料整理

12 GB/T 9711.3-2005 石油天然气工业输送钢管交货技术条件第 3 部分： C

级钢管 L245NC、 L290NC、L360NC、L415NC等

L245NCS、L290NCS、 L360NCS、 L415NCS等

13 GB9948-1988 石油裂化用无缝钢管 20、12CrMo、15CrMo、 1Cr5Mo、

1Cr19Ni9 等

14 GB13296-1991 锅炉、热交换器用不锈钢无缝钢管

1Cr18Ni9Ti 、1Cr18Ni12Mo2Ti、 1Cr17 等

0Cr18Ni9、 1Cr19Ni9 、

15 GB/T14975-2002 结构不锈钢无缝钢管 1Cr18Ni9 、1Cr18 Ni9Ti 、1Cr17、

1Cr13 等

16 GB/T14976-2002 输送流体用不锈钢无缝钢管 0Cr18Ni9 、1Cr18Ni9Ti 、

0Cr13 等

17 GB/T17396-1998 液压支柱用热轧无缝钢管 20、 35、45、27SiMn、 30MnNbRE 18

GB18248-2000气瓶用无缝钢管 37Mn、34Mn2V、30CrMo、35CrMo 19 GJB459-88 火箭炮用定向螺旋异型无缝钢管 16Mn 20 GJB1664-93 装甲车辆发动机气缸套用无缝钢管规范 38CrMoAl

21 GJB1949-94 薄壁火炮炮身用合金无缝钢管规范 PCrNi1MoA、PCrNi2MoA、 717 22

GJB2608-96 航空用结构钢厚壁无缝钢管规范 20、 35、45、38CrA、 38CrMoAlA、30CrMnSiA、30CrMnSiA精选等

23 GJB3329-98 轻武器用结构钢无缝钢管规范 50AZ、35B、40MnB、

30CrMnSiA等

24 GB12459-1990 钢质对焊无缝管件 10、 20、Q345A、 Q345B等

行业标准

25 YB235-70 地质钻探用钢管 DZ40、DZ50、DZ55等

26 YBn1-86 炮弹用无缝钢管 40Mn2、45MnB、 D60、 D40Mn2、30CrMnSiA 27 YBn2-86

火炮零件用无缝钢管 20Cr、30Cr、35Cr、38CrA、 40Cr、 45Cr、30CrMnSiA、 40CrNi、

PCrMo等 WORD格式

专业资料整理

28 YB/Z12-77 轴承钢管 GCr15等

企业标准

29 Q/CG35-1999 曳光破甲弹压环用冷拔无缝钢管 SAE1035 30 Q/CG41-2000

抗海水腐蚀用无缝钢管 10CrMoAl 31 Q/CG51-1999 地质钻探用光管 DZ40、 DZ50 32 Q/CG60-2000 大容量高压气瓶用无缝钢管 35CrMoA 33 Q/CG64-2000汽车桥

壳用无缝钢管 20CD4 34 Q/CG68-2000 液压件和机加工用无缝钢管 JS10、JS20、JS35、JS45、27SiMn、JS35Cr、 JS40Cr、JS35CrMo、JS42CrMo 35 Q/CG70-2000 石油套铣专用无缝钢管 N80、X9.5 36 Q/CG72-2000 冻结井用无缝钢管 CS-80L、

CS-55L 37 Q/C G76-2000 输送矿物用耐磨无缝钢管 NM300、NM400、NM300H

国外标准

38 API 5CT( 第八版 ) 套管和油管规范 J55、K55、 N80、M65、L80、 P110 等

39 API 5L( 第 43 版) 管线钢管规范 PSL1：B、X42、X46、X52、 X56、X60 等；

PSL2：B、X42、 X46、 X52、X56等

40 ASTM A53非镀锌与热浸镀锌焊接和无缝钢管 A、B 41 ASTM A106高温

作业用碳素钢无缝钢管 A、 B、 C 42 ASTM A210锅炉和过热器用中碳钢无缝钢管

A.1 、 C 43 ASTM A213锅炉、过热器和热交换器铁素体和奥氏体合金钢无缝钢

管

44 ASTM A333低温作业用无缝和焊接钢管

45 ASTM A335高温作业用铁素体合金钢无缝钢管

46 ASTM A519机械工程用碳素钢和合金钢无缝钢管 1010、1020、1026、

1035、1045、4135、4142、5135 等

47 ASTM A53/ASTM A106/API 5L 3S 无缝钢管

48 JIS G3441-1988 机械结构用合金钢钢管 SCM435TK、SCM440TK等 WORD格式

专业资料整理

49 JIS G3444-1994 一般结构用碳素钢管 STK290、 STK400、STK500、

STK540等

50 JIS G3445-1988 机械结构用碳素钢无缝钢管 STKM12A(B)、 STKM13A(B)、STKM15A、STKM16A、STKM18A 51 JIS G3454-1988 压力管道用碳素钢无缝钢管STPG370、STPG410 52 JIS

G3461-1988 锅炉、热交换器用碳素钢管 STB340、STB410等

53 JIS G3454-1988/

JIS G3455-1988/JIS G3456-1988 3G 无缝钢管

54 DIN1629-1984 特殊质量要求的非合金钢无缝钢管交货技术条件 st37.0 、

st44.0 、 st52.0 55 DIN2391-1994 冷拔 ( 轧) 精密无缝钢管 A： St35、 St45、

St52 、St55 ；B：St35.2 、St45.2 、 St52.0 、St55.0 56 DIN17121 结构用无缝

钢管 RSt37.2 、St37.3 、St44.2 、 St44.3 、St52.3 57 DIN17175-79 耐热钢无缝

钢管 st35.8 、st45.8 等

58 BS3059-1987 锅炉和过热器用钢管 320

船管规范

59 LR 英国劳埃德船级社规范 320、360、 410、460、490 60 DNV 挪威船级

社规范 TS360、TS410、 TS460、TS510等

61 ABS美国船级社规范 1 级、 2 级、 3 级等

62 GL 徳国劳埃德船级社规范 360、410、 510 63 RINA 意大利船舶入级规

范分 C 类、 P 类、 St 类等，

主要牌号： 42-ST1、 P1等

64 CCS中国船级社规范 320、360、410、 460、490 65 BV 法国船级社规范

320HA、360HA、 360HB、410HB、 410HD、460HB、460HD等

1. 结构用无缝钢管 (GB/T8162-1999) 是用于一般结构和机械结构的无缝钢管。 WORD格式

专业资料整理

2. 流体输送用无缝钢管 (GB/T8163-1999) 是用于输送水、油、气等流体的一般无缝钢管。

3. 低中压锅炉用无缝钢管 (GB3087-1999) 是用于制造各种结构低中压锅炉过

热蒸汽管、沸水管及机车锅炉用过热蒸汽管、大烟管、小烟管和拱砖管用的优

质碳素结构钢热轧和冷拔 ( 轧 ) 无缝钢管。

4. 高压锅炉用无缝钢管 (GB5310-1995) 是用于制造高压及其以上压力的水管锅炉受热面用的优质碳素钢、合金钢和不锈耐热钢无缝钢管。

5. 化肥设备用高压无缝钢管 (GB6479-2000) 是适用于工作温度为 -40~400℃、工作压力为

10~30Ma的化工设备和管道的优质碳素结构钢和合金钢无缝钢管。

6. 石油裂化用无缝钢管 (GB9948-88) 是适用于石油精炼厂的炉管、热交换器和管道无缝钢管。

7. 地质钻探用钢管 (YB235-70) 是供地质部门进行岩心钻探使用的钢管，按用途可分为钻杆、钻铤、岩心管、套管和沉淀管等。

8. 金刚石岩芯钻探用无缝钢管 (GB3423-82) 是用于金刚石岩芯钻探的钻杆、岩心杆、套管的无缝钢管。

9. 石油钻探管 (YB528-65) 是用于石油钻探两端内加厚或外加厚的无缝钢管。

钢管分车丝和不车丝两种，车丝管用接头联结，不车丝管用对焊的方法与工具

接头联结。

10. 船舶用碳钢无缝钢管 (GB5213-85) 是制造船舶 I 级耐压管系、Ⅱ级耐压管系、锅炉及过热器用的碳素钢无缝钢管。碳素钢无缝钢管管壁工作温度不超

过 450℃，合金钢无缝钢管管壁工作温度超过 450℃。

合集下载

镀锌钢管国家标准壁厚

镀锌钢管国家标准壁厚

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11 42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0（焊管） 31.53 189.18

DN200 8 219.1 6.5（热镀锌） 36.12 216.72

DN250 273

DN300 377

DN400 426

DN450 480

DN500 530

镀锌钢管国家标准壁厚 2

镀锌钢管国家标准壁厚 2

镀锌钢管理论重量

规格 外径mm 壁厚mm 最小壁厚mm 焊管（6米定尺） 镀锌管(6米定尺）

米重kg 根重kg 米重kg 根重kg

公称内径 英寸

DN15 1/2 21.3 2.8 2.45 1.28 7.68 1.357 8.14

DN20 3/4 26.9 2.8 2.45 1.66 9.96 1.76 10.56

DN25 1 33.7 3.2 2.8 2.41 14.46 2.554 15.32

DN32 1.25 42.4 3.5 3.06 3.36 20.16 3.56 21.36

DN40 1.5 48.3 3.5 3.06 3.87 23.22 4.10 24.60

DN50 2 60.3 3.8 3.325 5.29 31.74 5.607 33.64

DN65 2.5 76.1 4.0 3.5 7.11

42.66 7.536 45.21

DN80 3 88.9 4.0 8.38 50.28 8.88 53.28

DN100 4 114.3 4.0 10.88 65.28 11.53 69.18

DN125 5 140 4.5 15.04 90.24 15.942 98.65

DN150 6 168.3 4.5 18.18 109.08 19.27 115.62

DN200 8 219.1 6.0（焊管） 31.53 189.18

DN200 8 219.1 6.5（热镀锌） 36.12 216.72

保温立方100M/立方

规格 20mm 30mm 50mm

25 0.3 0.55 1.24

28 0.32 0.58 1.29

34 0.35 0.63 1.39

38 0.38 0.67 1.46

43 0.73 1.53

48 0.44 0.76 1.62

60 0.59 0.89 1.81

76 0.63 1.04 2.07

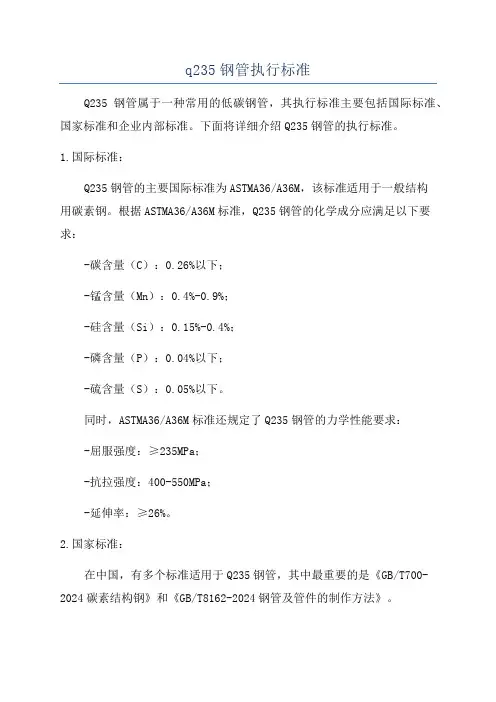

q235钢管执行标准

q235钢管执行标准

q235钢管执行标准

Q235钢管属于一种常用的低碳钢管，其执行标准主要包括国际标准、国家标准和企业内部标准。下面将详细介绍Q235钢管的执行标准。

1.国际标准：

Q235钢管的主要国际标准为ASTMA36/A36M，该标准适用于一般结构用碳素钢。根据ASTMA36/A36M标准，Q235钢管的化学成分应满足以下要求：

-碳含量（C）：0.26%以下；

-锰含量（Mn）：0.4%-0.9%；

-硅含量（Si）：0.15%-0.4%；

-磷含量（P）：0.04%以下；

-硫含量（S）：0.05%以下。

同时，ASTMA36/A36M标准还规定了Q235钢管的力学性能要求：

-屈服强度：≥235MPa；

-抗拉强度：400-550MPa；

-延伸率：≥26%。

2.国家标准：

在中国，有多个标准适用于Q235钢管，其中最重要的是《GB/T700-2024碳素结构钢》和《GB/T8162-2024钢管及管件的制作方法》。 《GB/T700-2024碳素结构钢》是Q235钢管在国内应用最广泛的国家标准之一、该标准规定了Q235钢管的化学成分和力学性能要求。根据《GB/T700-2024碳素结构钢》标准，Q235钢管的化学成分应满足以下要求：

-碳含量（C）：≤0.22%；

-锰含量（Mn）：0.3%-0.65%；

-硅含量（Si）：≤0.35%；

-磷含量（P）：≤0.050%；

-硫含量（S）：≤0.045%。

根据该标准，Q235钢管还需满足以下力学性能要求：

- 厚度≤16mm：屈服强度≥235MPa，抗拉强度为370-500MPa；

- 16mm

- 40mm

- 60mm

-冷弯成型：屈服强度≥195MPa，抗拉强度为370-500MPa。

《GB/T8162-2024钢管及管件的制作方法》规定了Q235钢管的制作方法和技术要求。根据该标准，Q235钢管的制作方法包括无缝和焊接两种，并对化学成分、力学性能、检验要求、尺寸允许偏差等方面做出了详细规定。

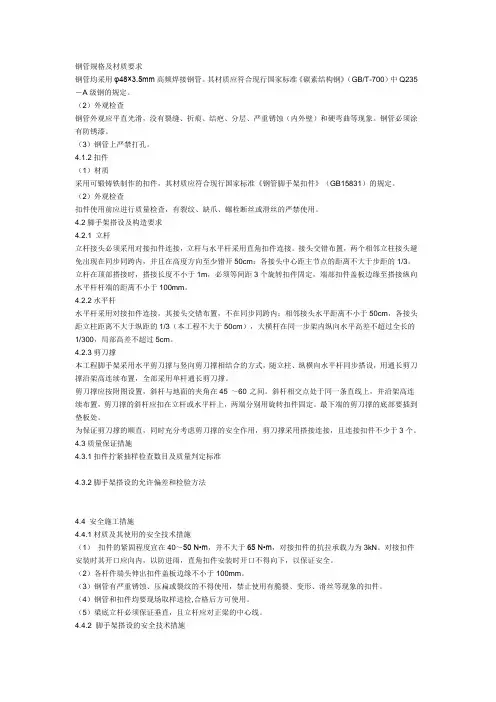

钢管规格及材质要求

钢管规格及材质要求

钢管规格及材质要求

钢管均采用φ48×3.5mm高频焊接钢管。其材质应符合现行国家标准《碳素结构钢》（GB/T-700）中Q235－A级钢的规定。

（2）外观检查

钢管外观应平直光滑，没有裂缝、折痕、结疤、分层、严重锈蚀（内外壁）和硬弯曲等现象。钢管必须涂有防锈漆。

（3）钢管上严禁打孔。

4.1.2扣件

（1）材质

采用可锻铸铁制作的扣件，其材质应符合现行国家标准《钢管脚手架扣件》（GB15831）的规定。

（2）外观检查

扣件使用前应进行质量检查，有裂纹、缺爪、螺栓断丝或滑丝的严禁使用。

4.2脚手架搭设及构造要求

4.2.1 立杆

立杆接头必须采用对接扣件连接，立杆与水平杆采用直角扣件连接。接头交错布置，两个相邻立柱接头避免出现在同步同跨内，并且在高度方向至少错开50cm；各接头中心距主节点的距离不大于步距的1/3。

立杆在顶部搭接时，搭接长度不小于1m，必须等间距3个旋转扣件固定，端部扣件盖板边缘至搭接纵向水平杆杆端的距离不小于100mm。

4.2.2水平杆

水平杆采用对接扣件连接，其接头交错布置，不在同步同跨内；相邻接头水平距离不小于50cm，各接头距立柱距离不大于纵距的1/3（本工程不大于50cm），大横杆在同一步架内纵向水平高差不超过全长的1/300，局部高差不超过5cm。

4.2.3剪刀撑

本工程脚手架采用水平剪刀撑与竖向剪刀撑相结合的方式，随立柱、纵横向水平杆同步搭设，用通长剪刀撑沿架高连续布置，全部采用单杆通长剪刀撑。

剪刀撑应按附图设置，斜杆与地面的夹角在45°～60°之间。斜杆相交点处于同一条直线上，并沿架高连续布置，剪刀撑的斜杆应扣在立杆或水平杆上，两端分别用旋转扣件固定。最下端的剪刀撑的底部要插到垫板处。

为保证剪刀撑的顺直，同时充分考虑剪刀撑的安全作用，剪刀撑采用搭接连接，且连接扣件不少于3个。

4.3质量保证措施

4.3.1扣件拧紧抽样检查数目及质量判定标准

4.3.2脚手架搭设的允许偏差和检验方法
