常用管材钢管规格表
- 格式：docx
- 大小：34.31 KB
- 文档页数：12

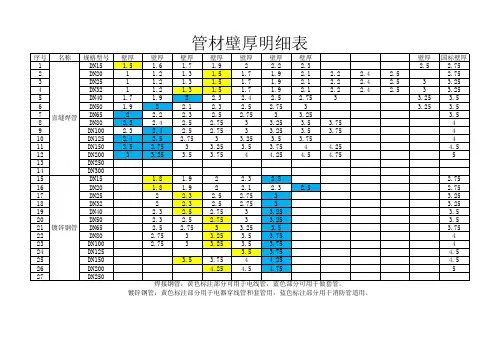

常用管材(钢管)规格表（A）
公称直径 焊接钢管(普通)
GB3091-82 焊接钢管(加厚)
GB83092-82 无缝钢管(热轧)
GB8163-87 螺旋电焊钢管
DN pg≤1.0Mpa pg≤1.6Mpa pg≤2.5Mpa pg≤1.6Mpa
D×∮ 重量(Kg/m) D×∮ 重量(Kg/m) D×∮ 重量(Kg/m) D×∮ 重量(Kg/m)
DN15 21.3*2.75 1．25 21.3*3.25 1．44 ---- ---- ---- ----
DN20 26.8*2.75 1．63 26.8*3.5 2．01 ---- ---- ---- ----
DN25 33.5*3.25 2．42 33.5*4 2．91 32*3.5 2．46 ---- ----
DN32 42.3*3.25 3．13 42.3*4 3．77 38*3.5 2．98 ---- ----
DN40 48*3.5 3．84 48*4.25 4．58 45*3.5 3．58 ---- ----
DN50 60*3.5 4．88 60*4.5 6．16 57*3.5 4．62 ---- ----
DN65 75.5*3.75 6．64 75.5*4.5 7．88 73*4 6．81 ---- ----
DN80 88.5*4 8．34 88.5*4.75 9．81 89*4 8．38 ---- ----
DN100 114*4 10．85 114*5 13．44 108*4 10．26 ---- ----
DN125 140*4.5 15．04 140*4.5 18．24 133*4 12．72 ---- ----
DN150 165*4.5 17．81 165*5.5 21．63 159*4.5 17．14 168*5 20．10
DN200 ---- ---- ---- ---- 219*6 31．52 219*5 31．52
DN250 ---- ---- ---- ---- 273*8 52．28 273*7 45．92
DN300 ---- ---- ---- ---- 325*8 62．54 325*7 54．90
DN350 ---- ---- ---- ---- 377*9 81．67 377*7 63．87
DN400 ---- ---- ---- ---- 426*9 92．55 426*7 72．33
DN450 ---- ---- ---- ---- 480*9 104．53 478*7 81．31
DN500 ---- ---- ---- ---- 530*9 115．62 529*7 90．11
DN600 ---- ---- ---- ---- 630*9 137．82 630*7 107．50
常用管材(钢管)规格表（B）
公称直径 焊接钢管(普通)
GB3091-82 焊接钢管(加厚)
GB83092-82 无缝钢管(热轧)
GB8163-87 螺旋电焊钢管 DN pg≤1.0Mpa pg≤1.6Mpa pg≤2.5Mpa pg≤1.6Mpa
D×∮ V
M3/100m D×∮ V
M3/100m D×∮ V
M3/100m D×∮ V
M3/100m
DN15 21.3*2.75 0.02 21.3*3.25 0.017 ---- ---- ---- ----
DN20 26.8*2.75 0.036 26.8*3.5 0.031 ---- ---- ---- ----
DN25 33.5*3.25 0.057 33.5*4 0.051 32*3.5 0.049 ---- ----
DN32 42.3*3.25 0.10 42.3*4 0.092 38*3.5 0.075 ---- ----
DN40 48*3.5 0.0132 48*4.25 0.12 45*3.5 0.11 ---- ----
DN50 60*3.5 0.22 60*4.5 0.20 57*3.5 0.20 ---- ----
DN65 75.5*3.75 0.36 75.5*4.5 0.35 73*4 0.33 ---- ----
DN80 88.5*4 0.51 88.5*4.75 0.49 89*4 0.52 ---- ----
DN100 114*4 0.88 114*5 0.85 108*4 0.79 ---- ----
DN125 140*4.5 1.35 140*4.5 1.35 133*4 1.23 ---- ----
DN150 165*4.5 1.91 165*5.5 1.86 159*4.5 1.76 168*5 1.96
DN200 ---- ---- ---- ---- 219*6 3.36 219*5 3.43
DN250 ---- ---- ---- ---- 273*8 5.18 273*7 5.27
DN300 ---- ---- ---- ---- 325*8 7.49 325*7 7.59
DN350 ---- ---- ---- ---- 377*9 10.12 377*7 10.34
DN400 ---- ---- ---- ---- 426*9 13.07 426*7 13.32
DN450 ---- ---- ---- ---- 480*9 16.76 478*7 16.90
DN500 ---- ---- ---- ---- 530*9 20.58 529*7 20.82
DN600 ---- ---- ---- ---- 630*9 29.40 630*7 29.79
常用型材的理论重量(Kg/m)
扁钢： 镀锌板：
-25×3-----0.59 δ0.5=7.85kg/张(2m2 )
-30×3-----0.71 δ0.6=9.42kg/张(2m2 )
-40×4-----1.76 δ0.75=11.78kg/张(2m2 )
角钢： δ1.0=15.7kg/张(2m2 ) ∟∠25×3-----1.24 δ1.2=18.84kg/张(2m2 )
∠30×3-----1.373
∠40×4-----2.422 钢板重量计算公式:
∟∠50×5-----3.77 G=L×B×H×7.85
槽钢： G:重量,L:长,B:宽,H:厚
6.3#-----6.33 计算时注意保证单位一致
8#-----8.05
10#----10.00
12#----12.02
圆钢：
φ6----0.222
φ8----0.395
φ10---0.617
φ12---0.888
φ14---1.21 φ16---1.58
φ16---1.58
商用空调各类场所应用经验
行业场所方案实例
?餐厅：
??? 空间不大，规模较小的餐厅可以使用低静压管道机组，以达到经济实惠的效果。而高档次的餐厅可以使用嵌入式空调机组，以体现整体环境的高雅大方。空间开阔和包房较多的餐厅应选择不同的空调，具体可参照娱乐场所的选择方案。
? 便利店：
??? 便利店的空间有限，使用低静压管道机组和嵌入式空调机组就能很好地满足此类场所的空调要求。而且空调悬挂于空间顶部，不会占据任何营业空间。
? 娱乐场所： ??? 空间开阔的娱乐场所建议使用高静压风管机组，以达到送风均匀，快速制冷的效果。而有较多包间的场所可以使用风冷热泵机组，以方便每个房间单独控制。
?汽车展示厅：
??? 汽车展示厅通常可分为展示区域和办公区域，展示部分可以选用高静压管道机组，而办公部分可以使用风冷热泵机组，以分别满足两个区域不同的空调要求。
? 小型办公楼：
??? 建议使用风冷热泵机组以便于分层控制，或者分区域控制。
?工厂：
??? 水冷柜机由于其价格性能比高，是工厂选用空调的最佳选择。
? 超市及大卖场：
??? 超市及大买场的空间开阔，客流量大，大风量设计的高静压管道机组是此类场所的最佳选择。
末端的选型
1、?风机盘管的选型
风机盘管有两个主要参数：制冷（热）量和送风量，故有风机盘管的选择有如下两种方法：
（1）根据房间循环风量选：房间面积、层高（吊顶后）和房间换气次数三者的乘积即为房间的循环风量。利用循环风量对应风机盘管高速风量，即可确定风机盘管型号。
（2）根据房间所需的冷负荷选择：根据单位面积负荷和房间面积，可得到房间所需的冷负荷值。利用房间冷负荷对应风机盘管的高速风量时的制冷量即可确定风机盘管型号。
确定型号以后，还需确定风机盘管的安装方式（明装或安装），送回风方式（下送下回，侧送下回等）以及水管连接位置（左或右）等条件。
注：房间面积较大时应考虑使用多个风机盘管，房间单位面积负荷较大，对噪音要求不高时可考虑使用风量和制冷量较大的风机盘管。
2、?空气处理机组的选型
?? 空气处理机组主要用于处理室内空气和供新风，一般有空调工况和新风工况两种工作状态。
?? 空气处理机组的选择一般由三个主要参数决定：风量、表冷器排管数和机外余压。
?? 先根据系统需要的风量确定空气处理机组的型号，然后根据需要提供的冷量来决定其排管数，如此便可确定。根据系统需要的余压要求确定余压。
?? 空气处理机组一般有吊顶式和落地式两种。落地式包括立式和卧式两种。另外机组的送回风方式也有诸多不同。应根据建筑情况和建筑业主要求进行最终的确定。
质量单位换算表
质量单位换算表
千克(公斤)
(kg) 磅(lb) 盎司(常衡)
(OZ) 吨(t)
公制(t) 美制(US ton) 英制(Uk ton)
1 2.2046 35.274 0.001 0.0011023 0.00098421
