lc振荡电路 公式

我们来了解LC振荡电路的基本组成。LC振荡电路由一个电感（L）和一个电容（C）组成，其中电感和电容分别连接在一个闭合的电路中。当LC振荡电路处于稳定工作状态时，电感和电容会通过相互作用产生振荡信号。

LC振荡电路的工作原理是基于电感和电容的相互作用。当电感和电容连接在电路中时，电感具有储存电能的能力，而电容则具有储存电荷的能力。在振荡电路中，电感和电容之间会不断地交换储存的电能和电荷，从而产生振荡信号。

具体来说，当电路中的电荷经过电感时，会在电感中产生磁场。当电荷流经电容时，电容会储存电荷，并且在电容两极之间产生电场。这样，电感和电容之间就形成了一个能量交换的闭环，导致电路中产生振荡信号。

LC振荡电路的频率由电感和电容的数值决定。频率的计算公式为：

f = 1 / (2π√(LC))

其中，f表示振荡电路的频率，L表示电感的大小，C表示电容的大小，π为圆周率。

LC振荡电路在实际应用中具有广泛的用途。其中一个常见的应用是用于电子设备中的时钟电路。时钟电路需要产生稳定的振荡信号来驱动设备的时钟显示，而LC振荡电路正好具备产生稳定振荡信号的特性，因此被广泛应用于时钟电路中。

LC振荡电路还可以用于无线通信系统中的射频信号产生。无线通信系统需要产生高频的射频信号，而LC振荡电路可以通过调节电感和电容的数值来实现不同频率的射频信号产生，因此被广泛应用于无线通信系统中。

总结起来，LC振荡电路是一种基于电感和电容的振荡电路，通过电感和电容之间的能量交换产生稳定的振荡信号。它在时钟电路和无线通信系统中具有重要的应用。通过对LC振荡电路的研究和应用，可以更好地理解和掌握振荡电路的原理和工作方式，为电子设备的设计和应用提供支持。

合集下载

信号产生LC振荡电路

信号产生LC振荡电路

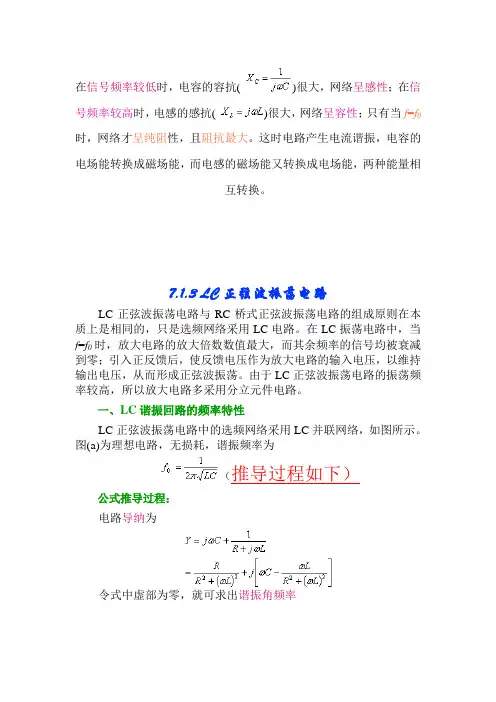

在信号频率较低时，电容的容抗( )很大，网络呈感性；在信号频率较高时，电感的感抗( )很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。

7.1.3 LC正弦波振荡电路

LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。

一、LC谐振回路的频率特性

LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。图(a)为理想电路，无损耗，谐振频率为

（推导过程如下）

公式推导过程：

电路导纳为

令式中虚部为零，就可求出谐振角频率 式中Q为品质因数

当Q>>1时， ，所以谐振频率

将上式代入 ，得出

当f=f0时，电抗

当Q>>1时， ，代入 ，整理可得

在信号频率较低时，电容的容抗( )很大，网络呈感性；在信号频率较高时，电感的感抗( )很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。

实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。电路的导纳为

回路的品质因数

（推导过程如下） 公式推导过程：

电路导纳为

令式中虚部为零，就可求出谐振角频率

式中Q为品质因数

当Q>>1时， ，所以谐振频率

将上式代入 ，得出

当f=f0时，电抗

当Q>>1时， ，代入 ，整理可得

上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。

lc振荡频率计算

lc振荡频率计算

- 1 - lc振荡频率计算

LC振荡频率计算是电子电路中常用的一种计算方法。通过计算电容和电感的数值，可以得到一个电路中的振荡频率。在实际应用中，LC振荡电路经常用于放大、调节和稳定电压等方面，是一种非常重要的电子元件。

LC振荡电路的频率与其中的电容和电感的数值相关。根据物理学的原理，电容和电感的数值越大，振荡频率就越低，反之亦然。因此，在设计和制造LC振荡电路时，需要仔细计算电容和电感的数值，以确保电路的稳定性和可靠性。

具体而言，LC振荡频率的计算公式为：

f = 1 / (2π√(LC))

其中，f表示振荡频率，L表示电感的数值，C表示电容的数值，π表示圆周率，√表示开平方根。

需要注意的是，由于电感和电容的单位不同，因此在进行计算时需要将它们转换为同一单位。一般来说，电感的单位是亨利，电容的单位是法拉，在进行计算时可以将电感转换为毫亨或微亨，电容转换为微法或皮法。

总之，LC振荡频率计算是电子电路设计和制造中非常重要的一步，需要仔细计算和调整。只有在确保电容和电感的数值正确无误的情况下，LC振荡电路才能够稳定工作，并发挥出最好的性能。

LC正弦波振荡电路的仿真分析

LC正弦波振荡电路的仿真分析

LC正弦波振荡电路的仿真分析

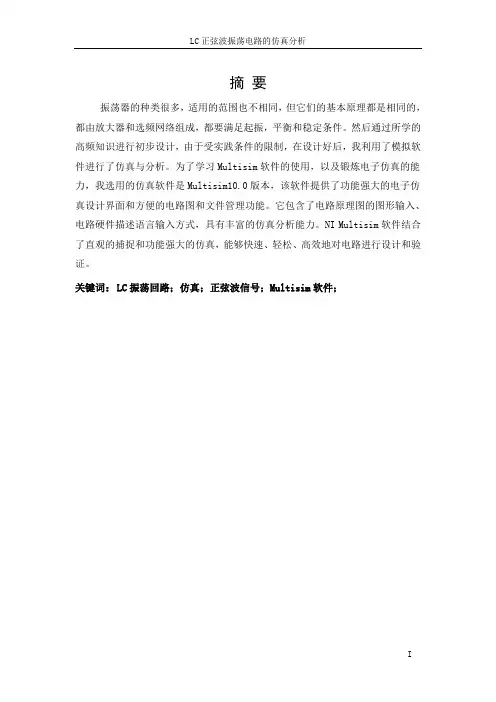

I 摘 要

振荡器的种类很多，适用的范围也不相同，但它们的基本原理都是相同的，都由放大器和选频网络组成，都要满足起振，平衡和稳定条件。然后通过所学的高频知识进行初步设计，由于受实践条件的限制，在设计好后，我利用了模拟软件进行了仿真与分析。为了学习Multisim软件的使用，以及锻炼电子仿真的能力，我选用的仿真软件是Multisim10.0版本，该软件提供了功能强大的电子仿真设计界面和方便的电路图和文件管理功能。它包含了电路原理图的图形输入、电路硬件描述语言输入方式，具有丰富的仿真分析能力。NI Multisim软件结合了直观的捕捉和功能强大的仿真，能够快速、轻松、高效地对电路进行设计和验证。

关键词：LC振荡回路；仿真；正弦波信号；Multisim软件；

LC正弦波振荡电路的仿真分析

II 目 录

一、绪论............................................................ 1

二、方案确定........................................................ 1

2．1电感反馈式三端振荡器................................................................................ 2

2．2电容反馈式三端振荡器................................................................................ 3

2.3 振荡平衡条件一般表达式.............................................................................. 4

LC正弦波振荡电路详解

LC正弦波振荡电路详解

LC正弦波振荡电路详解

LC正弦波振荡电路与RC桥式正弦波振荡电路的组成原则在本质上是相同的，只是选频网络采用LC电路。在LC振荡电路中，当f=f0时，放大电路的放大倍数数值最大，而其余频率的信号均被衰减到零；引入正反馈后，使反馈电压作为放大电路的输入电压，以维持输出电压，从而形成正弦波振荡。由于LC正弦波振荡电路的振荡频率较高，所以放大电路多采用分立元件电路。

一、LC谐振回路的频率特性

LC正弦波振荡电路中的选频网络采用LC并联网络，如图所示。图(a)为理想电路，无损耗，谐振频率为

（推导过程如下）

公式推导过程： 电路导纳为

令式中虚部为零，就可求出谐振角频率

式中Q为品质因数

当Q>>1时， ，所以谐振频率

将上式代入 ，得出 当f=f0时，电抗

当Q>>1时， ，代入 ，整理可得

在信号频率较低时，电容的容抗( )很大，网络呈感性；在信号频率较高时，电感的感抗( )很大，网络呈容性；只有当f=f0时，网络才呈纯阻性，且阻抗最大。这时电路产生电流谐振，电容的电场能转换成磁场能，而电感的磁场能又转换成电场能，两种能量相互转换。

实际的LC并联网络总是有损耗的，各种损耗等效成电阻R，如图(b)所示。电路的导纳为

回路的品质因数

（推导过程如下）

公式推导过程： 电路导纳为

令式中虚部为零，就可求出谐振角频率

式中Q为品质因数

当Q>>1时， ，所以谐振频率

将上式代入 ，得出

当f=f0时，电抗

当Q>>1时， ，代入 ，整理可得

上式表明，选频网络的损耗愈小，谐振频率相同时，电容容量愈小，电感数值愈大，品质因数愈大，将使得选频特性愈好。

当f=f0时，电抗

（推导过程如下） 公式推导过程：

电路导纳为

令式中虚部为零，就可求出谐振角频率

式中Q为品质因数

当Q>>1时， ，所以谐振频率

将上式代入 ，得出

当f=f0时，电抗

当Q>>1时， ，代入 ，整理可得
