lc振荡电路原理及应用

高频电子线路课程设计报告

设计课题： LC电容三点式振荡电路的设计

专业班级： 电子信息工程 1002班

学生姓名： XXX

指导教师： XXX

设计时间： 2012/12/10 — 2012/12/15

1 LC电容三点式振荡电路的设计

设计者：XXX

指导教师：XXX

摘要：本次电子线路设计LC振荡器的设计原理作了简要分析，研究了各个电路的参数设置方法。并利用其他相关电路为辅助工具来调试放大电路，解决了放大电路中经常出现的自激振荡问题和难以准确的调谐问题。同时也给出了具体的理论依据和调试方案，从而实现了快速、有效的分析和制作，振荡器电路。LC振荡器的作用是产生标准的信号源。

关键词：LC振荡器，功率放大，三点式

引言：课程设计是电子技术课程的实践性教学环节，是对学生学习电子技术的综合性训练，训练通过学生独立进行某一课题的设计、安装和调试来完成。学生通过动脑、动手解决若干个实际问题，巩固和运用在高频电子线路课程中所学的理论知识和实验技能，基本掌握常用电子电路的一般设计方法，提高设计能力和实验技能为以后从事电子电路设计研制电子产品打下基础。

振荡器是不需外信号激励、自身将直流电能转换为交流电能的装置。凡是可以完成这一目的的装置都可以作为振荡器。

一个振荡器必须包括三部分：放大器、正反馈电路和选频网络。放大器能对振荡器输入端所加的输入信号予以放大使输出信号保持恒定的数值。正反馈电路保证向振荡器输入端提供的反馈信号是相位相同的，只有这样才能使振荡维持下去。选频网络则只允许某个特定频率 f0能通过，使振荡器产生单一频率的输出。

振荡器能不能振荡起来并维持稳定的输出是由以下两个条件决定的；一个是反馈电压 Uf 和输入电压 Ui 要相等，这是振幅平衡条件。二是Uf 和Ui 必须相位相同，这是相位平衡条件，也就是说必须保证是正反馈。一般情况下，振幅平衡条件往往容易做到，所以在判断一个振荡电路能否振荡，主要是看它的相位平衡条件是否成立。

lc振荡电路选频

LC振荡电路是一种非常常见的电子电路，它可以作为独立的振荡器、选频器和谐振器来应用。其中，选频是LC振荡电路的主要应用之一，通过调节电路参数来选择特定频率的电信号，将其放大后再输出。下面，我们将分步骤阐述LC振荡电路的选频原理。

一、LC振荡电路的基本结构

LC振荡电路由电感和电容构成，一般采用串联或并联结构。其中，串联结构包括串联谐振、串联反谐振、串联共振等，而并联结构则包括并联谐振、并联反谐振、并联共振等。由于串联反谐振和并联谐振结构选频性能好，因此被广泛应用于选择特定频率的电信号。

二、串联反谐振电路的选频原理

串联反谐振电路是由电感L和电容C串联构成的，其选频原理如下：

1. 串联反谐振电路中电容C和电感L的串联等效电路可以看作是一个并联结构。

2. 当外加信号的频率等于电路的谐振频率时，电容C和电感L周围的电场能量会不断的在电路内部转移。

3. 当电容C中的电压达到最大值时，此时电感L中的电流达到最大值。

4. 此时电容C和电感L周围的电场能量迅速转移，电容器C的电压降至零，电感L的电流达到最小值。

5. 这样就形成了一个频率稳定的正弦振荡，输出的信号与输入信号相位相反，并且电路产生了高效率的共振。

三、选频原理的应用

1.通过调整电容和电感的比值，可以改变电路的谐振频率，从而选择特定频率的电信号。

2. 选频电路具有信号放大功能，因此可以放大特定频率的信号。

3.选频电路可以作为频率稳定的振荡器，输出正弦波，具有应用广泛的价值。

综上所述，LC振荡电路的选频原理是在谐振频率条件下，通过电容和电感的相互作用选择出特定频率信号的电路。其应用广泛，如在无线电、电视、通讯等领域中经常使用。同时选频电路还具有放大和稳定频率的功能，为电子电路的实际应用提供了不可替代的价值。

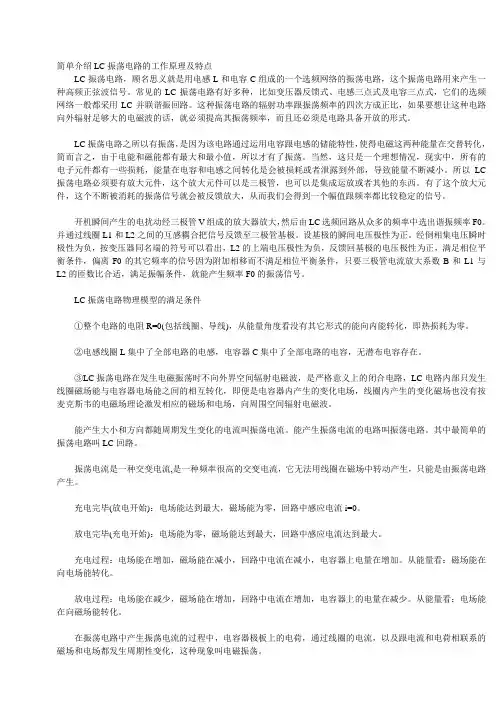

简单介绍LC振荡电路的工作原理及特点

LC振荡电路，顾名思义就是用电感L和电容C组成的一个选频网络的振荡电路，这个振荡电路用来产生一种高频正弦波信号。常见的LC振荡电路有好多种，比如变压器反馈式、电感三点式及电容三点式，它们的选频网络一般都采用LC并联谐振回路。这种振荡电路的辐射功率跟振荡频率的四次方成正比，如果要想让这种电路向外辐射足够大的电磁波的话，就必须提高其振荡频率，而且还必须是电路具备开放的形式。

LC振荡电路之所以有振荡，是因为该电路通过运用电容跟电感的储能特性，使得电磁这两种能量在交替转化，简而言之，由于电能和磁能都有最大和最小值，所以才有了振荡。当然，这只是一个理想情况，现实中，所有的电子元件都有一些损耗，能量在电容和电感之间转化是会被损耗或者泄露到外部，导致能量不断减小。所以LC振荡电路必须要有放大元件，这个放大元件可以是三极管，也可以是集成运放或者其他的东西。有了这个放大元件，这个不断被消耗的振荡信号就会被反馈放大，从而我们会得到一个幅值跟频率都比较稳定的信号。

开机瞬间产生的电扰动经三极管V组成的放大器放大，然后由LC选频回路从众多的频率中选出谐振频率F0。并通过线圈L1和L2之间的互感耦合把信号反馈至三极管基极。设基极的瞬间电压极性为正。经倒相集电压瞬时极性为负，按变压器同名端的符号可以看出，L2的上端电压极性为负，反馈回基极的电压极性为正，满足相位平衡条件，偏离F0的其它频率的信号因为附加相移而不满足相位平衡条件，只要三极管电流放大系数B和L1与L2的匝数比合适，满足振幅条件，就能产生频率F0的振荡信号。

LC振荡电路物理模型的满足条件

①整个电路的电阻R=0(包括线圈、导线)，从能量角度看没有其它形式的能向内能转化，即热损耗为零。

②电感线圈L集中了全部电路的电感，电容器C集中了全部电路的电容，无潜布电容存在。

③LC振荡电路在发生电磁振荡时不向外界空间辐射电磁波，是严格意义上的闭合电路，LC电路内部只发生线圈磁场能与电容器电场能之间的相互转化，即便是电容器内产生的变化电场，线圈内产生的变化磁场也没有按麦克斯韦的电磁场理论激发相应的磁场和电场，向周围空间辐射电磁波。

未知驱动探索，专注成就专业

1

lc振荡电路

1. 什么是lc振荡电路？

lc振荡电路是一种由电感和电容组成的电路，可用于产生高频的振荡信号。它是一种简单而有效的电路设计，广泛应用于无线电、通信、检测等领域。

2. lc振荡电路的基本原理

lc振荡电路的基本原理是通过电感和电容之间的相互作用产生振荡。当电容器充电时，电容器中的电压会逐渐增加，同时电感中的电流也会随之增加。当电容器充电至最大电压时，其便开始放电并通过电感，导致电压和电流逐渐降低。随后，电容器再次开始充电，形成一个周期性的振荡。

3. lc振荡电路的主要组成部分

lc振荡电路主要由以下几个组成部分构成： - 电感（L）：用于存储电能，并使电流随时间变化。 - 电容（C）：用于存储电荷，并使电压随时间变化。 - 电阻（R）：用于控制振荡电路的衰减和阻尼。 - 激励源（Vin）：用于提供振荡电路的初始能量。 未知驱动探索，专注成就专业

2

通过调整电感和电容的数值，以及选择合适的电阻，可以实现不同频率的振荡信号。

4. lc振荡电路的工作模式

lc振荡电路的工作模式主要分为两种：串联模式和并联模式。

4.1 串联模式

在串联模式下，电感和电容连接在串联的位置。通过选择合适的电感和电容数值，可以使得电路在一定的频率下进行振荡。在串联模式下，振荡电路的输出电压与输入电压相反，且相位差为180度。

4.2 并联模式

在并联模式下，电感和电容连接在并联的位置。通过选择合适的电感和电容数值，可以实现振荡电路在一定的频率下工作。与串联模式不同，在并联模式下，振荡电路的输出电压与输入电压保持相位一致。 未知驱动探索，专注成就专业

3

5. lc振荡电路的应用

由于lc振荡电路能够产生高频的振荡信号，因此在无线电、通信、检测等领域有着广泛的应用。以下是lc振荡电路的一些常见应用场景：

• 无线电发射器：lc振荡电路可用于产生无线电频率信号，用于无线电发射器的信号产生和调制。
