智能压浆原理(二)

预应力混凝土箱梁大循环智能压浆施工工法

预应力混凝土箱梁大循环智能压浆施工工法

一、前言预应力混凝土箱梁是现代交通工程中常用的桥梁结构形式之一，具有承载能力强、施工周期短、使用寿命长等优点。为了进一步提高施工效率和质量，预应力混凝土箱梁大循环智能压浆施工工法应运而生。本文将对该工法进行详细介绍。

二、工法特点1. 综合利用现有技术和设备，实现施工自动化和机械化。2. 通过预应力拉筋的跨越施工，减少了施工时间和投入成本。3. 可根据实际桥梁要求，调整箱梁悬臂臂长，达到最佳施工效果。4. 有效控制施工过程中的应力和变形，确保施工质量和桥梁的长期稳定性。

三、适应范围该工法适用于桥梁总体布置简单、单跨或少跨梁址、梁体重量轻、无大型拼装段的预应力混凝土箱梁施工。

四、工艺原理该工法采用的是大循环智能压浆技术，即将预应力拉筋一次性布置完毕，并通过智能断筋轨道，在不同施工阶段上调预应力拉筋。这样做能够将压浆过程控制在最短时间内完成，提高施工效率。 五、施工工艺1. 做好施工工图和施工方案，并预先准备好所需的材料和设备。2. 按照设计要求，进行预应力拉筋的布置，并通过智能断筋轨道控制预应力拉筋的应力。3. 进行压浆施工，确保浆液充分填满钢筋空腔。4. 施工完成后，进行合理养护，保证混凝土的强度和耐久性。

六、劳动组织根据具体工程规模和施工要求，合理安排工人数量和工作分工，确保施工进度和质量的同时，减少劳动强度和安全风险。

七、机具设备根据工程需要，配备智能断筋轨道、压浆设备、混凝土搅拌设备、起重机械等机具设备，保障施工的顺利进行。

八、质量控制通过严格控制材料配合比、施工工艺参数和检测手段，确保施工过程中的质量达到设计要求。同时，进行质量抽检和实时监测，及时发现和解决问题。

九、安全措施施工过程中，要加强现场管理，保证工人的安全，设立安全警示标志，采取必要的防护措施，严禁乱丢工具和物品，确保施工安全。

十、经济技术分析经济技术分析主要包括施工周期、施工成本和使用寿命等方面的分析。通过该工法，可以显著缩短施工周期，减少施工成本，并提高桥梁的使用寿命和稳定性。

河南百顺路桥预应力设备有限公司

地址：河南开封市金明大道南段工业园21号

智能张拉设备 智能压浆设备 预应力千斤顶 预应力锚具 预应力波纹管生产厂家

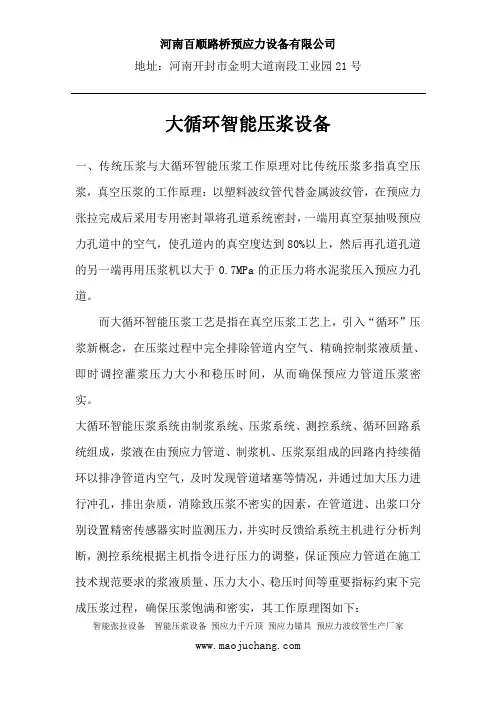

大循环智能压浆设备

一、传统压浆与大循环智能压浆工作原理对比传统压浆多指真空压浆，真空压浆的工作原理：以塑料波纹管代替金属波纹管，在预应力张拉完成后采用专用密封罩将孔道系统密封，一端用真空泵抽吸预应力孔道中的空气，使孔道内的真空度达到80%以上，然后再孔道孔道的另一端再用压浆机以大于0.7MPa的正压力将水泥浆压入预应力孔道。

而大循环智能压浆工艺是指在真空压浆工艺上，引入“循环”压浆新概念，在压浆过程中完全排除管道内空气、精确控制浆液质量、即时调控灌浆压力大小和稳压时间，从而确保预应力管道压浆密实。

大循环智能压浆系统由制浆系统、压浆系统、测控系统、循环回路系统组成，浆液在由预应力管道、制浆机、压浆泵组成的回路内持续循环以排净管道内空气，及时发现管道堵塞等情况，并通过加大压力进行冲孔，排出杂质，消除致压浆不密实的因素，在管道进、出浆口分别设置精密传感器实时监测压力，并实时反馈给系统主机进行分析判断，测控系统根据主机指令进行压力的调整，保证预应力管道在施工技术规范要求的浆液质量、压力大小、稳压时间等重要指标约束下完成压浆过程，确保压浆饱满和密实，其工作原理图如下：

河南百顺路桥预应力设备有限公司

地址：河南开封市金明大道南段工业园21号

智能张拉设备 智能压浆设备 预应力千斤顶 预应力锚具 预应力波纹管生产厂家

二、熟悉了解大循环压浆的优越性

在传统压浆方法中存在以下弊端：

1、材料质量及用量控制不严，压浆材料要求低水胶比、高流动度、零泌水率，压浆过程中现场工人为增加浆液的流动性往往采取加水的方式，使得水胶比过大，导致泌水率过大，在孔道内形成钢绞线锈蚀的环境；

2、压浆设备落后，原有制浆机的叶片线速度过小无法拌制出低水胶比、高流动度的浆体，同时灌浆泵的压力不稳定，浆液在孔道内易产生气塞，最终形成气室；

正压循环压浆理论及工艺

中南大学 杨 剑 杨广润

摘 要：传统预应力孔道压浆技术包括现有普通正压压浆技术以及欧美等国惯用的真空压浆技术，但因其难以使浆液灌满孔道而引发不少工程事故。为控制预应力孔道中压浆不合格而引发钢绞线锈蚀。本文基于智能压浆系统的开发，结合工程实例，研究了双孔循环压浆及相关技术理论。主要内容有：新型智能压浆系统设计原理研究、水胶比测试仪研究、双孔循环压浆理论研究、结合该系统的工程案例分析。

关键词：循环压浆 预应力孔道 水胶比

一、概述

后张法预应力孔道压浆技术一直以来都是预应力结构施工过程的一大重点问题，关系到预应力梁的使用寿命。在现有的压浆技术中，主要有普通的正压压浆技术，即从一端注浆，另一端出浆即视为已注满，随即完工。还有一种为真空压浆技术，即通过抽空管道内空气形成真空，使浆液流入。普通正压压浆主要在中国使用广泛，而真空压浆由于其成本高，技术不成熟等因素，在国内使用较少，欧美等发达国家使用较多。但两种方法依然未能很好解决压浆问题，存在着如浆液不达标、存在泌水空洞、数据不真实等缺陷。

在压浆技术研究上，国内外诸多学者做出了努力。国外的Sheffield提出了一种新的分析模型，利用残余预应力的分布现象分析沿梁体灌浆孔隙分布和灌浆的质量； HIROSE和YAMAGUCHI发明了真空灌浆法，Schokker等指出高质量浆液的一个关键特性是合适的抗凝固性。在国内，刘思谋于2006年公开了一种后张法预应力孔道压浆施工工艺[8]，2009年中交第一航务工程局有限公司发明了一种新的预应力箱梁管道压浆方法[9]

针对以上压浆研究现状，本文提出正压循环压浆理论，并由此法开发了一套新型智能压浆系统，通过工程实例比对，压浆效果优于以上两种压浆方法。

二、正压循环压浆理论

2 正压循环压浆理论

3 正压循环压浆系统

关键技术：存在、怎么解决

3.1

3.2

3.3

4 工程案例分析

一种循环智能孔道压浆系统施工技术

一种循环智能孔道压浆系统施工技术

摘要：循环智能孔道压浆系统是一种新型的施工技术，广泛应用于地下隧道、矿井和地下工程等领域。本文将介绍该技术的基本原理、施工流程、优点及其在工程实践中的应用。

一、引言随着城市化进程的加快，地下空间的建设需求日益增加。地下隧道、矿井、地下管网等工程的施工中，常常需要进行注浆处理以加固岩土。然而，传统的注浆施工存在浪费材料、施工效率低等问题。为了解决这些问题，循环智能孔道压浆系统应运而生。

二、循环智能孔道压浆系统的原理循环智能孔道压浆系统是通过技术设备将浆液在孔道内循环注入，实现循环压浆的施工方式。该系统包括注浆泵、注浆管道、回收装置、控制系统等。

系统的工作原理是，注浆泵将浆液从浆液搅拌槽中抽取并注入孔道内，过程中浆液不断与孔道内的土体发生作用，并逐渐形成浆体。同时，回收装置会将未固化的浆体回收，经过净化处理后再次注入孔道，实现循环利用。控制系统可以对浆液的注入速度、浆液浓度等进行精确控制，保证施工质量。 三、循环智能孔道压浆系统的施工流程1.孔道准备：在施工现场钻孔成孔，并清理孔道，确保初始条件良好。2.装备安装：安装循环智能孔道压浆系统的注浆泵、注浆管道、回收装置等设备。3.注浆施工：通过注浆泵将浆液注入孔道内，并记录每个孔道注浆的时间、压力、浓度等参数。4.回收与净化：将未固化的浆体回收，经过净化处理后再次注入孔道，实现循环利用。5.施工结束与质量检测：施工完成后，进行质量检测，确保注浆质量符合要求。

四、循环智能孔道压浆系统的优点1. 提高施工效率：传统注浆施工需要多次注入，浪费材料和时间。而循环智能孔道压浆系统可以实现循环利用，减少浆液的浪费，提高施工效率。2. 降低施工成本：由于材料的循环利用，循环智能孔道压浆系统可以节约注浆材料的使用量，降低施工成本。3. 提高注浆质量：系统可以精确控制浆液的注入速度、浆液浓度等参数，保证注浆质量。4. 环保节能：循环智能孔道压浆系统通过循环利用浆液，减少了浆液的排放，对环境友好。
