PID控制器参数整定与应用

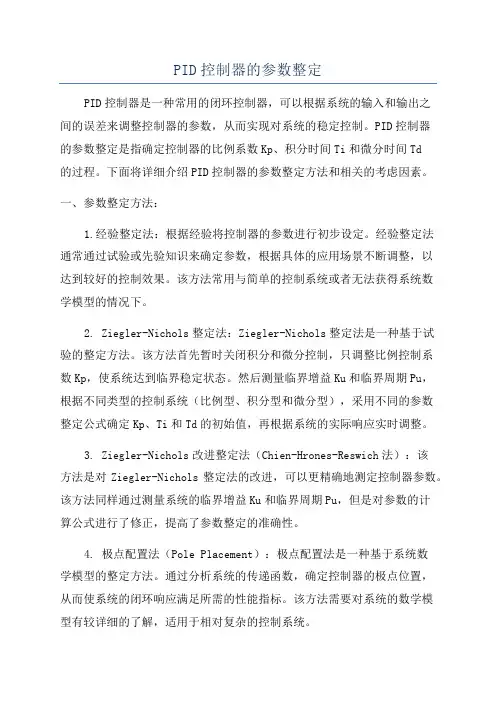

PID控制器的参数整定

PID控制器是一种常用的闭环控制器，可以根据系统的输入和输出之间的误差来调整控制器的参数，从而实现对系统的稳定控制。PID控制器的参数整定是指确定控制器的比例系数Kp、积分时间Ti和微分时间Td的过程。下面将详细介绍PID控制器的参数整定方法和相关的考虑因素。

一、参数整定方法：

1.经验整定法：根据经验将控制器的参数进行初步设定。经验整定法通常通过试验或先验知识来确定参数，根据具体的应用场景不断调整，以达到较好的控制效果。该方法常用与简单的控制系统或者无法获得系统数学模型的情况下。

2. Ziegler-Nichols整定法：Ziegler-Nichols整定法是一种基于试验的整定方法。该方法首先暂时关闭积分和微分控制，只调整比例控制系数Kp，使系统达到临界稳定状态。然后测量临界增益Ku和临界周期Pu，根据不同类型的控制系统（比例型、积分型和微分型），采用不同的参数整定公式确定Kp、Ti和Td的初始值，再根据系统的实际响应实时调整。

3. Ziegler-Nichols改进整定法（Chien-Hrones-Reswich法）：该方法是对Ziegler-Nichols整定法的改进，可以更精确地测定控制器参数。该方法同样通过测量系统的临界增益Ku和临界周期Pu，但是对参数的计算公式进行了修正，提高了参数整定的准确性。

4. 极点配置法（Pole Placement）：极点配置法是一种基于系统数学模型的整定方法。通过分析系统的传递函数，确定控制器的极点位置，从而使系统的闭环响应满足所需的性能指标。该方法需要对系统的数学模型有较详细的了解，适用于相对复杂的控制系统。 5.自整定法：自整定法是一种自动寻优的整定方法，常用于智能控制器中。该方法通过观察系统的动态性能，通过迭代寻找最优的参数组合。自整定法通常采用优化算法（如遗传算法、粒子群算法等）来最优参数，在一定的性能和收敛速度之间进行权衡。

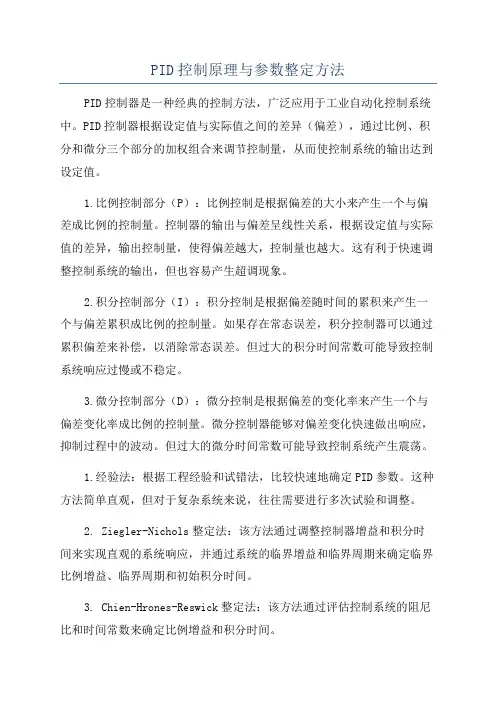

PID控制原理与参数整定方法

PID控制器是一种经典的控制方法，广泛应用于工业自动化控制系统中。PID控制器根据设定值与实际值之间的差异（偏差），通过比例、积分和微分三个部分的加权组合来调节控制量，从而使控制系统的输出达到设定值。

1.比例控制部分（P）：比例控制是根据偏差的大小来产生一个与偏差成比例的控制量。控制器的输出与偏差呈线性关系，根据设定值与实际值的差异，输出控制量，使得偏差越大，控制量也越大。这有利于快速调整控制系统的输出，但也容易产生超调现象。

2.积分控制部分（I）：积分控制是根据偏差随时间的累积来产生一个与偏差累积成比例的控制量。如果存在常态误差，积分控制器可以通过累积偏差来补偿，以消除常态误差。但过大的积分时间常数可能导致控制系统响应过慢或不稳定。

3.微分控制部分（D）：微分控制是根据偏差的变化率来产生一个与偏差变化率成比例的控制量。微分控制器能够对偏差变化快速做出响应，抑制过程中的波动。但过大的微分时间常数可能导致控制系统产生震荡。

1.经验法：根据工程经验和试错法，比较快速地确定PID参数。这种方法简单直观，但对于复杂系统来说，往往需要进行多次试验和调整。

2. Ziegler-Nichols整定法：该方法通过调整控制器增益和积分时间来实现直观的系统响应，并通过系统的临界增益和临界周期来确定临界比例增益、临界周期和初始积分时间。

3. Chien-Hrones-Reswick整定法：该方法通过评估控制系统的阻尼比和时间常数来确定比例增益和积分时间。 4.频域法：通过分析系统的频率响应曲线，确定PID参数。该方法需要对系统进行频率扫描，通过频率响应的特性来计算得到PID参数。

5.优化算法：如遗传算法、粒子群优化等，通过优化算法寻找最佳的PID参数组合，以使得系统具备最优的性能指标。这种方法适用于复杂系统和非线性系统的参数整定。

总之，PID控制器的原理是根据比例、积分和微分的加权组合来调节控制量，使得系统能够稳定、快速地达到设定值。参数整定的方法根据具体的系统特点和需求选择，可以通过经验法、整定法和优化算法等方式来确定合适的PID参数组合。

PID控制器的参数整定

PID控制器是一种常用的控制器，可以通过调节其参数来实现系统的稳定性和性能要求。PID控制器的参数整定是指通过试验和经验总结来确定合适的比例系数Kp、积分时间Ti和微分时间Td，从而使得控制系统的闭环响应最优。

在进行PID控制器参数整定之前，首先需要清楚系统的控制目标和性能指标，例如稳态误差要求、响应时间要求、超调量要求等。根据这些要求，可以选择不同的参数整定方法。

一般来说，PID控制器参数整定可以分为以下几个步骤：

1.基本参数选择：首先根据系统特性选择基本的调节参数范围，比如比例系数Kp通常在0.1-10之间选择，积分时间Ti通常在1-100之间选择，微分时间Td通常在0-10之间选择。

2.步进试验法：通过给系统输入一个步进信号，观察系统的输出响应，并根据实验数据计算系统的动态响应特性，如超调量、峰值时间、上升时间等指标。根据这些指标可以初步估计出Kp、Ti和Td的数量级。

3. Ziegler-Nichols法：这是一种经典的参数整定方法。首先将积分时间Ti和微分时间Td设置为0，只有比例系数Kp。逐渐增大Kp的值，观察系统响应的特性，当系统开始出现超调时，记录下此时的比例系数Kp为Kp_c。然后，根据实验结果计算出Kp_c对应的周期时间Tu，即峰值时间的时间。最后，根据经验公式，可以得到Kp=0.6*Kp_c，Ti=0.5*Tu，Td=0.12*Tu的参数。

4.直接调节法：根据实际控制需求和经验，直接选择合适的比例系数Kp、积分时间Ti和微分时间Td。比如，Kp较大时可以提高系统的响应速度，但可能会增加超调量；Ti较大时可以消除稳态误差，但会延长系统的响应时间；Td较大时可以提高系统的稳定性，但可能会引入噪声。

5.整定软件辅助：现在有很多控制软件可以辅助进行参数整定，可以通过输入系统的数学模型、参数范围和性能指标，来进行自动参数整定和优化。

总的来说，PID控制器参数整定是一个基于试验和经验的过程，需要根据具体的系统和性能要求来选择合适的方法和参数。经过多次试验和调整，逐步优化参数，最终使得控制系统达到最佳的控制效果。

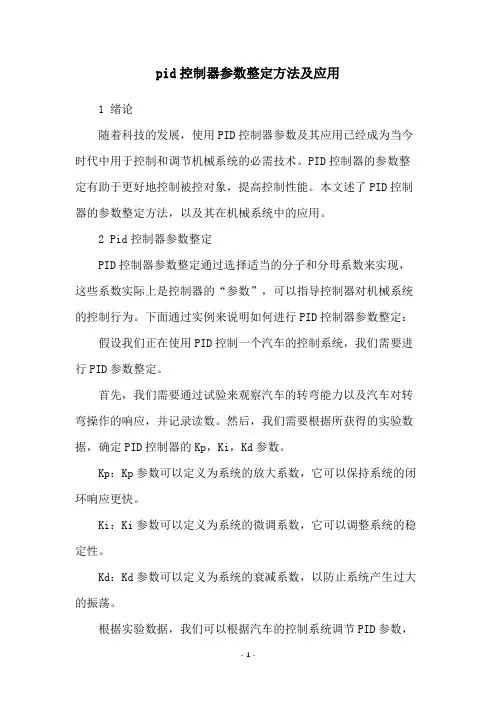

- 1 - pid控制器参数整定方法及应用

1 绪论

随着科技的发展，使用PID控制器参数及其应用已经成为当今时代中用于控制和调节机械系统的必需技术。PID控制器的参数整定有助于更好地控制被控对象，提高控制性能。本文述了PID控制器的参数整定方法，以及其在机械系统中的应用。

2 Pid控制器参数整定

PID控制器参数整定通过选择适当的分子和分母系数来实现，这些系数实际上是控制器的“参数”，可以指导控制器对机械系统的控制行为。下面通过实例来说明如何进行PID控制器参数整定：

假设我们正在使用PID控制一个汽车的控制系统，我们需要进行PID参数整定。

首先，我们需要通过试验来观察汽车的转弯能力以及汽车对转弯操作的响应，并记录读数。然后，我们需要根据所获得的实验数据，确定PID控制器的Kp，Ki，Kd参数。

Kp：Kp参数可以定义为系统的放大系数，它可以保持系统的闭环响应更快。

Ki：Ki参数可以定义为系统的微调系数，它可以调整系统的稳定性。

Kd：Kd参数可以定义为系统的衰减系数，以防止系统产生过大的振荡。

根据实验数据，我们可以根据汽车的控制系统调节PID参数， - 2 - 使它能够更好地控制汽车的运动，并达到期望的控制效果。

3 Pid控制器的应用

PID控制器的应用可以被广泛应用于机械系统，尤其是自动控制系统。例如，它可以用于控制建筑电梯的运动，以达到轿厢精确控制的目的。它还可以用于机器人控制，如翻转、移动或抓取物体。

此外，PID控制器可以被应用于各种控制系统中，如电力系统、工业系统、火车系统等。在这些系统中，PID控制器可以用于控制速度，以达到预期的控制目标。

4 结论

PID控制器参数整定是实现机械系统控制和调节的关键技术。正确进行PID参数整定可以获得最佳的性能，而错误的参数设置可能会导致系统失控。此外，PID控制器的应用可以被广泛应用于机械系统中以实现精确控制和调节。
