用例图课程信息查询如上述所示：●用户管理●密码修改●选课管理●网上选课●课程查询●成绩管理●查询成绩●全部课程成绩●信息管理●学生信息查询●学生个人信息查询●课程信息查询学生信息删除如上述所示：●用户管理●添加用户●删除用户●修改用户●选课管理●成绩管理●选课权限设置●修改学生信息●增删课程●信息管理●新用户注册●学生信息修改●学生信息删除成绩管理1输入成绩如上所示，学生的用例图描述如下：●用户管理●密码修改●成绩管理●输入成绩●活动图学生如上述活动图可知，学生查询学生成绩，首先登录，再登录成功之后选择学年，系统就会生成成绩单，如果成绩单无误，那么就会结束查询，如果有误，又因成绩出问题比较严重，所以就会必须通知教务处，然后通知任课老师，任课老师再修改成绩，这样才能够算完成。

如上图所示，这是老师录入班级成绩的活动，再确定导入的时候如果不继续就完成录入，更新数据库，之后结束。

管理员如上图所示，这是修改数据的活动图。

由于修改数据时必须小心，所以就需要确认修改这一确定步骤。

顺序图如上述时序图，学生这一对象在请求注册之后，进入学生注册界面，然后再继续输入用户名。

紧接着系统就会查询学生对象，之后系统进入了学生注册控制，在查询学生信息以及执规则之后，就发出可以注册这一个提示在学生注册界面。

之后就将数据存入数据库中，然后返回注册成功这一个提示。

如上述时序图，这是选课过程中的步骤，内容和上面的大同小异，所以我就不一一赘述。

状态图这是教师的生命周期图，从上述可知在教师应聘教师职位，就处于应聘教师职位状态；在被学校录入以后，就处于授课状态；在离开了教师岗位，就处于停止授业状态。

注册状态在校学习状态离校状态新生入学注册注册完成学生离校【学生退学，转学或转业】这是学生的生命周期图，从上述可知在新生入学注册，就处于注册状态；在被注册完成以后，就处于在校学习状态；在学生离校，就处于离校状态。

类图如上述可知，学生和管理员以及教师这三个对象，其中每个对象的属性以及行为都很明显，所以我就不一一赘述了。

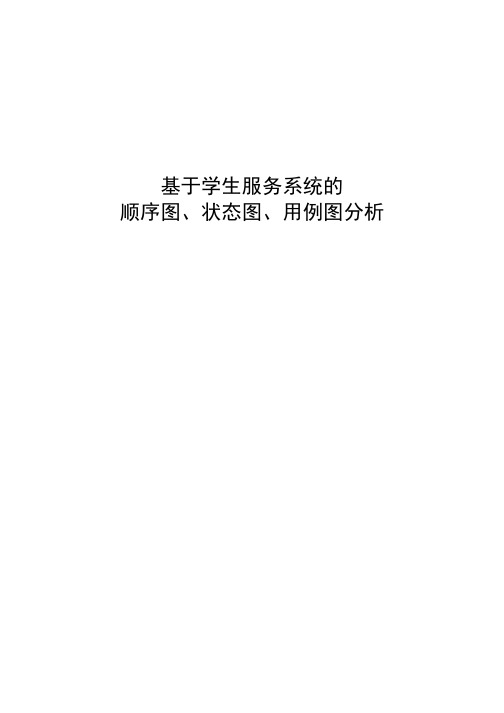

基于学生服务系统的顺序图、状态图、用例图分析基于学生服务系统的顺序图、状态图、用例图分析[摘 要]为促进学生的成功发展, 提供所需的、充分的、有质量的相关服务, 是当今高等院校改革发展中的热点之一。

而如何运用信息技术手段提高学生教育、服务和管理水平，是新形势下高校学生工作面临的重要任务。

本文以学生服务系统为例，对其顺序图、状态图、用例图进行了简要分析。

一、学生服务系统顺序图分析顺序图用于描述系统每个行为的对象类和这些对象类之间所传递的消息的时间顺序。

学生服务系统包括新生入学顺序图、学生信息查询顺序图、学生毕业顺序图。

学生入学顺序图2、学生信息查询顺序图3、毕业顺序图二、学生服务系统状态图分析（1）学生生命周期状态图[学生退学，转学或毕业]（2）教师生命周期状态图[退休或转业] （3）教务员生命周期状态图[退休或转业] （4）用户登录状态图退出登录（5）学生成绩管理生命周期状态图返回主界面（6）教师成绩管理生命周期状态图继续录入（7）教务员管理模块生命周期状态图进行下一个操作三、学生服务系统用例图分析用例图用来支持软件系统的需求分析。

描述系统外部动态功能和静态功能的组合。

在学生服务系统中，主要有活动有学生对个人信息的填写与提交，学生进行选课，学生对信息查询；教师对选课学生的课程成绩输入；教务员对学生信息的管理（包括添加、修改、删除）和对教师信息的管理（主要是账户管理）。

由以上的系统描述可知，学生学籍管理系统的主要参与者有：辅导员，教师和学生。

对于待开发的学生服务系统根据以上系统描术及高校管理中各种事务的处理流程可提取以下的几个用例：（1）用户管理：为了更好地管理用户的权限及维护学生信息、系统信息的安全，在用户进行系统进行相应的操作前，需要对用户的身份进行验证，所以有用户登录这一过程，这时便需要对权限内的用户进行管理。

（2）选课管理：学生在学校选课期间可以进行选就选课，检查和删除课程，而在平时可以对所选课程进行查询；而在学生选课出现问题时，在提出申请后，教务员可以直接帮助学生对选课信息进行修改，同时，教务员可根据教学需要进行一定的选课条件限制。
