塑件尺寸精度

精密注塑件尺寸精度的解决方案一、背景介绍精密注塑件是一种在制造业中广泛应用的零部件，其尺寸精度对产品的质量和性能有着重要影响。

然而，在注塑件生产过程中，由于材料、模具、注塑机等因素的影响，注塑件的尺寸精度可能存在一定的偏差。

因此，为了解决精密注塑件尺寸精度的问题，我们需要采取相应的解决方案。

二、解决方案1. 优化模具设计模具是注塑件生产过程中最关键的因素之一。

通过优化模具设计，可以提高注塑件的尺寸精度。

具体措施包括：- 选择高精度的模具材料，如优质钢材，以确保模具的稳定性和耐磨性。

- 设计合理的模具结构，避免尺寸变形和偏差的产生。

- 采用先进的模具加工技术，如数控加工，以提高模具的加工精度和表面质量。

2. 优化注塑工艺参数注塑工艺参数的选择和调整对注塑件的尺寸精度有着重要影响。

以下是一些优化注塑工艺参数的建议：- 控制注塑机的注射速度和压力，以确保注塑料充填均匀，避免尺寸不一致。

- 控制注塑机的冷却时间和温度，以确保注塑件的收缩率和尺寸稳定性。

- 选择合适的熔融温度和保压时间，以确保注塑料的流动性和成型质量。

3. 引入精密测量设备精密测量设备可以帮助我们准确测量注塑件的尺寸，及时发现和纠正尺寸偏差。

以下是一些常用的精密测量设备：- 三坐标测量机：可以实现对注塑件各个尺寸的精确测量和比对。

- 光学投影仪：可以对注塑件的平面尺寸和轮廓进行快速测量。

- 厚度测量仪：可以测量注塑件的厚度，判断是否符合要求。

4. 严格质量控制和检验在注塑件生产过程中，严格的质量控制和检验是确保尺寸精度的关键。

以下是一些常用的质量控制和检验措施：- 制定严格的质量标准和工艺规范，确保每个环节都符合要求。

- 进行过程监控和数据分析，及时发现和纠正质量问题。

- 进行全面的尺寸检验，包括外观检查、尺寸测量等，确保注塑件的质量和尺寸精度。

三、案例分析以汽车零部件为例，通过采取上述解决方案，成功解决了精密注塑件尺寸精度的问题。

经过优化模具设计，采用高精度的模具材料和先进的模具加工技术，注塑件的尺寸稳定性得到了显著提高。

精密注塑件尺寸精度的解决方案一、背景介绍精密注塑件是指尺寸精度要求较高的注塑件，广泛应用于电子、汽车、医疗器械等领域。

在生产过程中，如何解决精密注塑件的尺寸精度问题，是创造企业亟待解决的难题。

二、问题分析1. 注塑过程中的尺寸变化：注塑过程中，由于材料的热胀冷缩、流动性等因素，注塑件的尺寸会发生变化，导致尺寸精度难以控制。

2. 模具设计和创造：模具的设计和创造对注塑件的尺寸精度有重要影响。

模具的精度、结构设计是否合理，都会直接影响注塑件的尺寸精度。

3. 注塑工艺参数的控制：注塑工艺参数的选择和控制对注塑件的尺寸精度有较大影响。

如注射速度、注射压力、模具温度等参数的调整，可以改善注塑件的尺寸精度。

三、解决方案1. 模具设计和创造：a. 选择高精度的模具材料：选择高硬度、高耐磨、高热稳定性的模具材料，如优质钢材。

b. 合理设计模具结构：根据注塑件的形状和要求，合理设计模具的结构，减少尺寸变化的影响。

c. 精确加工模具：采用先进的数控加工设备和精密加工工艺，确保模具的精度和质量。

2. 注塑工艺参数的控制：a. 注射速度的控制：通过调整注射速度，控制熔融塑料在模腔中的流动速度，减少尺寸变化。

b. 注射压力的控制：合理控制注射压力，使塑料充填模腔的过程均匀稳定，减少尺寸变化。

c. 模具温度的控制：通过控制模具的温度，调整塑料的熔融状态和流动性，提高注塑件的尺寸精度。

d. 冷却时间的控制：合理控制冷却时间，使注塑件在模具中充分冷却固化，减少尺寸变化。

3. 检测与调整：a. 注塑件的尺寸检测：采用高精度的三坐标测量仪等设备，对注塑件的尺寸进行检测，及时发现问题。

b. 尺寸偏差的调整：根据尺寸检测结果，对偏差较大的注塑件进行调整，如调整模具温度、注射速度等参数。

四、案例分析某汽车零部件创造企业在生产过程中遇到了精密注塑件尺寸精度难以控制的问题。

经过分析，他们采取了以下解决方案：1. 优化模具设计和创造：选择了高硬度的优质钢材作为模具材料，并通过先进的数控加工设备精确加工模具，确保模具的精度和质量。

精密注塑件尺寸精度方法简介精密注射成型的概念精密注塑是指加工成型的注塑制品的尺寸重复精度很高，以致使用通用注塑机、常规的注塑成型工艺难以达到要求的一种注射成型方法。

“精密注射成型”这一概念，主要是区别于“常规注射成型”，它是基于高分子材料的迅速发展, 在仪表、电子领域里采用精密塑料部件取代高精度的金属零件的技术。

目前针对精密注射制品的界定指标有2 个，一是制品尺寸重复精度, 二是制品质量的重复精度。

本文主要从制品尺寸重复精度方面阐述精密注射成型。

但由于各种材料本身的性质和加工工艺不同，不能把塑料制件的精度与金属零件的精度等同起来。

精密注射成型是一门涉及原材料性能、配方、成型工艺及设备等多方面的综合技术，精密塑料制品包括DVD数码光盘、DVD激光头、数码相机零件、电脑接插件、导光板、非球面透镜等精密产品，这类产品的显著特点是不但尺寸精度要求高，而且对制品的内在质量和成品率要求也极高。

成型制品的模具是决定该制品能否达到设计要求的尺寸公差的重要条件，而精密注塑机是保证制品始终在所要求的尺寸公差范围内成型，及保证极高成品率的关键设备。

塑料制品最高的精度等级是三级。

1.1 精密注射的特点( 1)制件的尺寸精度高、公差小，即有高精度的尺寸界限；(2)制品重量重复精度高，要求有日、月、年的尺寸稳定性；(3)模具的材料好、刚性足，型腔的尺寸精度、光洁度以及模板间的定位精度高；(4)采用精密注射机更换常规注射机；(5)采用精密注射成型工艺；(6)选择适应精密注射成型的材料。

评定制品最重要的技术指标，就是注塑制品的精度( 尺寸公差、形位公差和制品表面的光洁度) 。

我国使用的标准是SJ1372?78，与日本塑料制品的精度和模具精度等级很接近。

欲注塑出精密的塑料制品，需从材料选择、模具设计、注射成型工艺、操作者的技术水平等4大因素进行严格控制。

精密注塑机要求制品尺寸精度一般在0.01～0.001mm以内，许多精密注塑还要求注塑机具有高的注射压力、高的注射速度；要求合模系统具有足够大的刚性和足够高的锁模精度，所谓锁模精度是指合模力的均匀性、可调、稳定和重复性高，开合模位置精度高；要求对压力、流量、温度、计量等都能精确控制到相应的精度，采用多级或无级注射，保证成型工艺再现条件和制品尺寸的重复精度等。

精密注塑件尺寸精度的解决方案注塑件是一种常见的塑料制品，广泛应用于各个领域。

精密注塑件尺寸精度的解决方案是为了解决注塑件在生产过程中可能出现的尺寸偏差问题，确保注塑件的尺寸精度达到设计要求。

本文将详细介绍精密注塑件尺寸精度的解决方案。

一、材料选择注塑件的尺寸精度受材料的收缩率影响较大，因此在选择材料时需要考虑材料的收缩率。

一般情况下，选择收缩率较小的材料可以提高注塑件的尺寸精度。

此外，还需要考虑材料的热稳定性和机械性能等因素。

二、模具设计模具是注塑件尺寸精度的关键因素之一。

在模具设计过程中，需要考虑以下几个方面：1. 模具结构：合理的模具结构可以减少尺寸偏差的产生。

例如，采用合理的冷却系统可以提高注塑件的尺寸精度。

2. 模具材料：选择高硬度、高耐磨性的模具材料可以减少模具磨损，提高注塑件的尺寸精度。

3. 模具加工精度：模具的加工精度直接影响注塑件的尺寸精度。

因此，在模具加工过程中需要严格控制加工精度，确保模具的尺寸精度达到要求。

三、注塑工艺参数控制注塑工艺参数的控制对于注塑件尺寸精度的影响也很大。

以下是一些常见的注塑工艺参数及其对尺寸精度的影响：1. 注射压力：过高或过低的注射压力都会导致尺寸偏差。

因此，需要根据具体情况合理控制注射压力。

2. 注射速度：过高的注射速度容易导致尺寸偏差，而过低的注射速度则容易产生气泡等缺陷。

因此，需要根据材料的流动性选择合适的注射速度。

3. 注射温度：注射温度对于注塑件尺寸精度的影响较大。

过高或过低的注射温度都会导致尺寸偏差。

因此，需要根据材料的熔融温度选择合适的注射温度。

4. 冷却时间：冷却时间的长短直接影响注塑件的尺寸精度。

过短的冷却时间容易导致尺寸偏差，而过长的冷却时间则会增加生产周期。

因此，需要根据具体情况选择合适的冷却时间。

四、质量控制在注塑件生产过程中，需要进行严格的质量控制，以确保注塑件的尺寸精度达到设计要求。

以下是一些常用的质量控制方法：1. 注塑件尺寸检测：通过使用精密测量仪器对注塑件的尺寸进行检测，以确保尺寸精度达到要求。

塑料制品设计原则-工程塑料制品设计原则一、尺寸，精度及表面精粗糙度〈一〉尺寸尺寸主要满足使用要求及安装要求，同时要考虑模具的加工制造，设备的性能，还要考虑塑料的流动性，。

〈二〉精度影响因素很多，有模具制造精度，塑料的成份和工艺条件等。

〈三〉表面粗糙度由模具表面的粗糙度决定，故一般模具表面粗糙比制品要低一级，模具表面要进引研磨抛光，透过制品要求模具型腔与型芯的表面光洁度要一致 Ra 〈 0.2 um塑件圈上无公差要求的仍由尺寸，一般采用标准中的8 级，对孔类尺寸可以标正公差，而轴类各件尺寸可以标负出差。

中心距尺寸可以棕正负公差，配合部分尺寸要高于非配合部分尺寸。

二、脱模斜度由于塑件在模腔内产生冷却收缩现象，使塑件紧抱模腔中的型芯和型腔中的凸出部分，使塑件取出困难，强行取出会导至塑件表面擦分，拉毛，为了方便脱模，塑件设计时必须考虑与脱模（及轴芯）方向平行的内、外表面，设计足够的脱模斜度，一般1°——1°30`。

一般型芯斜度要比型腔大，型芯长度及型腔深度越大，则斜度不减小。

三、壁厚根据塑件使用要求（强度，刚度）和制品结构特点及模具成型工艺的要求而定:壁厚太小，强度及刚度不足，塑料填充困难；壁厚太大，增加冷却时间，降低生产率，产生气泡，缩孔等。

要求壁厚尽可能均匀一致，否则由于冷却和固化速度不一样易产生内应力，引起塑件的变形及开裂。

四、加强筋设计原则：〈一〉中间加强筋要低于外壁0.5 mm 以上，使支承面易于平直。

〈二〉应避免或减小塑料的局部聚积。

〈三〉筋的排例要顺着在型腔内的流动方向。

五、支承面塑件一般不以整个平面作为支承面，而取而代之以边框，底脚作支承面。

六、圆角要求塑件防有转角处都要以圆角（圆弧）过渡，因尖角容易应力集中。

塑件有圆角，有利于塑料的流动充模及塑件的顶出，塑件的外观好，有利于模具的强度及寿命。

七、孔（槽）塑件的孔三种成型加工方法：（1）模型直接模塑出来。

（2）模塑成盲孔再钻孔通。

精密注塑件尺寸精度的解决方案尺寸精度是精密注塑件质量的重要指标之一，直接影响着产品的性能和使用寿命。

为了解决精密注塑件尺寸精度的问题，我们可以采取以下几个方面的解决方案。

1. 材料选择：选择合适的材料是保证注塑件尺寸精度的基础。

在选择材料时，需要考虑其热稳定性、收缩率、流动性等因素，以确保注塑件在注塑过程中不发生尺寸变化或变形。

2. 模具设计：模具是精密注塑件加工的关键。

在模具设计过程中，需要考虑以下几个因素：- 模具结构：合理的模具结构可以减少尺寸误差的产生。

例如，采用多腔模具可以减少注塑件的收缩变形。

- 冷却系统：设计合理的冷却系统可以提高注塑件的尺寸精度。

通过控制冷却时间和冷却速度，可以减少尺寸误差的产生。

- 模具材料：选择高硬度、高耐磨性的模具材料可以提高模具的使用寿命，减少尺寸误差的产生。

3. 注塑工艺控制：合理的注塑工艺控制是保证注塑件尺寸精度的关键。

在注塑过程中，需要注意以下几个方面：- 注塑温度：控制注塑温度可以减少尺寸误差的产生。

过高或过低的注塑温度都会导致尺寸偏差。

- 注塑压力：合理的注塑压力可以保证注塑件充分填充模具腔体，减少尺寸误差的产生。

- 注塑速度：控制注塑速度可以减少尺寸误差的产生。

过高的注塑速度会导致注塑件表面出现瑕疵，影响尺寸精度。

4. 检测与测量：对注塑件进行定期的检测与测量可以及时发现尺寸偏差，并采取相应的措施进行调整和修正。

常用的检测与测量方法包括：- 三坐标测量：通过三坐标测量仪对注塑件进行精确的尺寸测量，以确保其符合设计要求。

- 光学投影仪：利用光学原理对注塑件进行放大和测量，以检测尺寸偏差和形状缺陷。

- 量规和卡尺：通过传统的量具对注塑件进行尺寸测量，可以快速检测尺寸偏差。

综上所述，精密注塑件尺寸精度的解决方案包括材料选择、模具设计、注塑工艺控制和检测与测量。

通过合理的控制和调整这些因素，可以有效提高注塑件的尺寸精度，满足产品的质量要求。

塑料制品的尺寸精度控制在塑料工业中，制品的尺寸精度控制一直是至关重要的课题。

塑料制品的应用范围极其广泛，从日常生活的家用电器、玩具、包装材料，到工业领域的机械零件、汽车配件等，都对尺寸精度有着不同程度的要求。

尺寸精度直接影响着制品的质量、功能和外观，因此，研究并掌握塑料制品的尺寸精度控制技术，对提高我国塑料工业的整体水平具有重要意义。

1. 塑料加工过程对尺寸精度的影响塑料制品的尺寸精度主要受以下几个阶段的影响：1.1 树脂的特性树脂的种类、牌号及性质对制品的尺寸精度具有重要影响。

不同种类的树脂具有不同的结晶度、热膨胀系数和收缩率，这些因素都会直接影响制品的尺寸精度。

1.2 成型工艺成型工艺是影响塑料制品尺寸精度的重要环节。

包括注射成型、挤出成型、压制成型等多种方式。

不同成型工艺对制品尺寸精度的影响因素也不尽相同，如注射成型中模具温度、注射速度、保压时间等参数都会对制品尺寸精度产生影响。

1.3 模具设计及制造模具是塑料制品成型的关键工具，模具的设计和制造质量直接关系到制品的尺寸精度。

模具的型腔、型芯、滑块等部分的加工精度和表面质量都会对制品尺寸精度产生重要影响。

1.4 加工设备加工设备的性能也是影响塑料制品尺寸精度的重要因素。

设备的精度、稳定性及维护状况都会对制品尺寸精度产生直接影响。

2. 尺寸精度控制方法为了保证塑料制品的尺寸精度，可以采取以下几种方法进行控制：2.1 优化成型工艺参数通过合理设定模具温度、注射速度、保压时间等成型工艺参数，可以有效控制制品的尺寸精度。

例如，提高模具温度可以减小制品的收缩率，降低注射速度可以减小制品的应力变形等。

2.2 提高模具制造质量提高模具的加工精度和表面质量，可以有效减小制品的尺寸公差。

此外，合理设计模具结构，避免制品产生变形、翘曲等现象，也是提高制品尺寸精度的重要手段。

2.3 选用合适的树脂及助剂根据制品的用途和性能要求，选用合适的树脂及助剂，可以有效控制制品的尺寸精度。

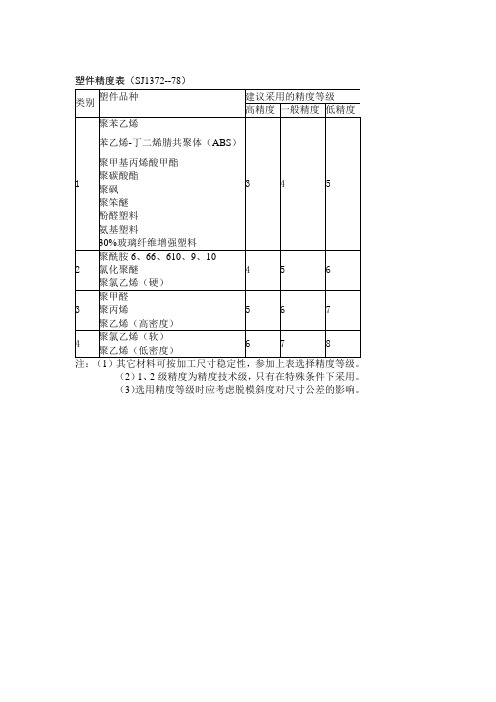

塑件尺寸公差(SJ1372-78)(mm)基本尺寸 精 度 等 级(mm)12345678 公 差 数 值～30.040.060.080.120.160.240.320.48＞3～60.050.070.080.140.180.280.360.56＞6～100.060.080.100.160.200.320.400.64＞10～140.070.090.120.180.220.360.440.72＞14～180.080.100.120.200.240.400.480.80＞18～240.090.110.140.220.280.440.560.88＞24～300.100.120.160.240.320.480.640.96＞30～400.110.130.180.260.360.520.72 1.00＞40～500.120.140.200.280.400.560.80 1.20＞50～650.130.160.220.320.460.640.92 1.40＞65～800.140.190.260.380.520.76 1.00 1.60＞80～1000.150.220.300.440.600.881.201.80塑件精度等级选用表高精度一般精度低精度注:①其他材料可按加工尺寸稳定性,参照上表选择精度等级 ②1、2级精度为精密级，只有在特殊条件下才采用。

30%玻璃增强塑料聚砜聚苯醚材料名称举例氨基塑料粉酚醛塑料粉Ⅳ6级7级8级聚氯乙烯(软)聚乙烯(低密度)Ⅲ5级6级7级聚甲醛聚丙烯聚乙烯(高密度)Ⅱ4级5级6级氯化聚醚聚氯乙烯(硬)聚酰胺6.66.610.9.1010类别建议采用的精度等级Ⅰ3级4级5级聚苯乙烯苯乙烯一丁二烯一丙烯腈共聚体(ABS)聚甲基丙烯酸甲酯聚碳酸酯。
