MGC和MGW的相关信令数据配置

中国移动CM-IMS核心网设备关键参数配置手册华为MGCF设备分册（2014年版）中国移动通信有限公司网络部2014年08月目录1概述 (2)1.1前言 (2)1.2参与单位 (2)2MGCF设备通用关键参数配置 (2)2.1.1配置项序号：MGCF01最大通话时长开关 (2)2.1.2配置项序号：MGCF02最大通话时长 (3)2.1.3配置项序号：MGCF03会话刷新开关 (3)2.1.4配置项序号：MGCF04 IMS默认会话刷新时长 (3)2.1.5配置项序号：MGCF05 IMS会话刷新最小时长 (4)2.1.6配置项序号：MGCF06 IMS会话刷新最大时长 (4)2.1.7配置项序号：MGCF07启用的编解码列表 (4)2.1.8配置项序号：MGCF08终结GSM编解码 (5)2.1.9配置项序号：MGCF09 SIP中继是否支持心跳 (5)2.1.10配置项序号：MGCF10 SIP中继心跳方式 (6)2.1.11配置项序号：MGCF11 SIP中继心跳T100定时器 (6)2.1.12配置项序号：MGCF12与IM-MGW的心跳周期和允许心跳丢失次数 (6)2.1.13配置项序号：MGCF13与CSCF的心跳周期和允许心跳丢失次数 (7)2.1.14配置项序号：MGCF14 SIP侧DTMF传送方式 (7)2.1.15配置项序号：MGCF15 BICC侧DTMF传送方式 (7)2.1.16配置项序号：MGCF16 100rel开关 (8)2.1.17配置项序号：MGCF17 pre-condition开关 (8)2.1.18配置项序号：MGCF18 Update支持P-Early-Media头域 (8)2.1.19配置项序号：MGCF19 MGCF支持视频回落 (9)2.1.20配置项序号：MGCF20 SIP是否支持3gOoBTC (9)2.1.21配置项序号：MGCF21是否支持CW业务互通(180是否携带Alert-Info) (9)2.1.22配置项序号：MGCF22 SIP信令端口 (10)2.1.23配置项序号：MGCF23 I-CSCF IP地址及端口 (10)1概述1.1前言为了规范VOLTE MGCF各项关键参数配置，实现华为VOLTE关键参数配置标准化，规避日常维护中出现同类设备因参数不一致、数据配置方法差异较大等原因导致的故障等情况，特制定本规范，用于指导全网华为VOLTE设备维护人员。

新建MGW（R6版本）数据总结-武伟龙新建MGW（R6版本）总结数据部分：A口部分：N_0510_DS0BUNDLE：定义传输时隙，定义到ODF（光纤分布框）的，为光纤直拉，如到BSC局的（除了HSL 的），每根E1单独定义，Vc12Ttp为乱序值，乱序是光纤直连（1、22、43、4的顺序~~~~），31：31个时隙全部使用，1-31：全部走话务。

//CREATEManagedElement=1,Equipment=1,Subrack=MSE1,Slot=8,Pl ugInUnit=1,ExchangeTerminal= 1,Os155SpiTtp=MSE1-8-1,Vc4Ttp=1,Vc12Ttp=22,E1Ttp=1,Ds0Bundle=MSE1-8-1-02/01_31 ECHO "======>MSE1-8-1-02/01_31"CREATE(parent"ManagedElement=1,Equipment=1,Subrack=MSE1,Slot=8,P lugInUnit=1,ExchangeTerminal =1,Os155SpiTtp=MSE1-8-1,Vc4Ttp=1,Vc12Ttp=22,E1Ttp=1"identity "MSE1-8-1-02/01_31"moType Ds0Bundleexception nonenrOfAttributes 3userLabel String "TOLBSC5_2 MSE1-8-1-02/01_31"listOfTimeSlots Array Integer 31 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31tdmMode Boolean true)N_1420_TDM_TERM_GROUP：话务终端组，定义的是ds0bundle中的所有的话务的时隙其中的partial fill参数，指出在atm传输中的字节数，默认值是40。

华为交换机MGW维护作业计划操作指导书目录第1项告警管理系统的各种告警信息检查 (3)第2项：各种单板运行状态检查 (3)第3项：IP承载路由状态检查 (5)第4项：时钟状态检查 (5)第5项：MGW状态检查 (7)第6项：H248、M2UA、M3UA链路状态检查 (9)第7项：CPU占用率检查 (11)第8项：基本呼叫功能测试(包括特服号码) (12)第9项：配置文件备份 (12)第10项：机房环境检查、设备状况检查及清洁 (14)第11项：口令及操作权限清理 (14)第12项：系统主备倒换 (15)第13项：电源及地线检查、地阻测试 (15)第1项告警管理系统的各种告警信息检查要求：实时进行，每天对告警信息进行浏览，对异常告警进行必要的分析和处理。

操作部门：网管监控部、分公司操作步骤：1．对实时告警窗口中的告警进行浏览，是否有严重故障告警、重要故障告警、紧急重要事件告警、其他事件告警；2．分公司应注意每日对历史告警进行分析总结，点击“故障管理”菜单下“告警日志查询”，输入告警时间，有必要还可输入相关告警编号、告警级别等，确定；3．在查询出的历史告警中，进行逐项检查，对某些异常告警进行重点查看，双击该告警信息，在弹出的详细解释中查询具体告警参数，以及帮助信息、修复参考建议等。

第2项各种单板运行状态检查要求：每日进行，每天对单板运行状态进行检查，确保交换机各单板正常。

操作部门：网管监控部、分公司操作步骤：1．使用DSP BRD指令查看单板状态⏹命令：DSP BRD:;⏹原始报告：+++ HUAWEI UMG8900 2006-10-22 09:58:13O&M #15%%DSP BRD:;%%RETCODE = 0 执行成功槽位记录表----------框号槽号位置板类型硬件类型板组号备份状态主备状态管理状态安装状态操作状态1 7 前插 OMU FOMU 0 1+1备份主用 <NULL> 安装正常1 8 前插 OMU FOMU 0 1+1备份未知 <NULL> 安装正常(结果个数 = 2)--- END输出报告中，如果单板状态均显示为主用正常、备用正常、正常，无故障态即OK，2．使用DSP BRDSTART指令查看单板是否设置从FLASH加载⏹命令：LST BRDSTART:;⏹原始报告：+++ HUAWEI UMG8900 2006-10-22 09:58:13O&M #15%% LST BRDSTART:;%%RETCODE = 0 执行成功单板加载方式表----------========================================================机框号槽位号板位置单板类型加载方式========================================================0 0 前插FLU FLASH0 1 前插FLU FLASH0 2 前插FLASH0 3 前插FLASH0 4 前插FLASH0 5 前插FLASH0 6 前插FLASH0 7 前插MPU FLASH0 8 前插MPU FLASH0 9 前插FLASH0 10 前插FLASH0 11 前插FLASH0 12 前插FLASH0 13 前插FLASH--- END输出结果中，如果单板的加载方式为FLASH即为正常。

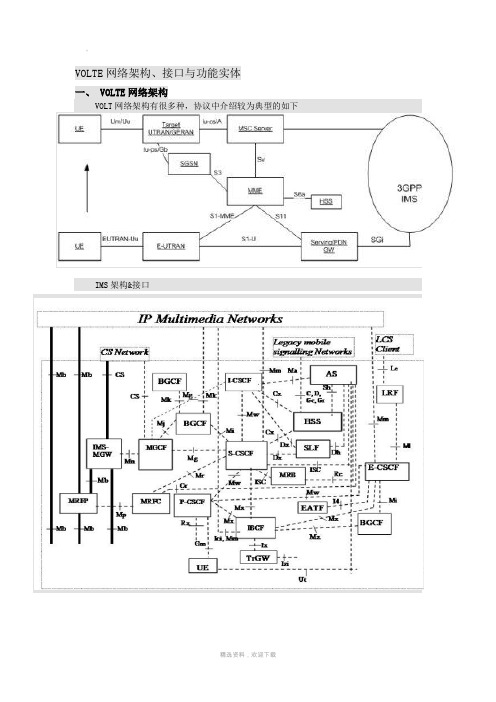

VOLTE网络架构、接口与功能实体
一、 VOLTE网络架构
VOLT网络架构有很多种，协议中介绍较为典型的如下
IMS架构&接口
VOLTE协议栈结构
通信相关知识太多了，想要详细、全面的学习是不可能的，只能好读书不求甚解了。

我人学习通信知识的两大法宝是一是记住通信网络架构、二是记住通信协议栈架构，实际遇到问题时，再查资料。

知道了网络架构、协议栈结构在学习、讨论过程中也就知道了具体是指哪一方面的内容，在哪里查找资料了
如下是我认为看到目前最好的表述协议栈结构的图解了
一、VOLTE协议栈结构
VOLTE-QOS 服务质量
一、QOS 与QCI
QoS Quality of Service 服务质量，在LTE 中，无论是什么业务都会有一个默认承载以及相应的QOS 质量保障，而这个QOS 通过QCI 进行指示。

QOS 关键参数包括Resource Type (是GBR 还 Non-GBR)，Priority （优先级），Packet Delay Budget （数据时延）,Packet Error Loss Rate(数据丢包率).
QCI QoS class identifier QOS 等级标识
在LTE
中，规定了9
类QOS 。

平时普通上网使用的默认承载QCI=8/9 QCI=5 用于传输IMSI 信令
QCI=1/2 用于实时的语音通话/视频通话
bSRVCC振铃前SRVCC信令流程
aSRVCC信令流程（振铃中SRVCC)。

Welcome !!!
欢迎您的下载，
资料仅供参考！
精选资料，欢迎下载。

MGW硬件基础知识介绍(R4)1、MGW（R4）的基本知识⑴、MGW(R4)硬件配置有BC 3001, 3002, 3003, 3004, 3024, 3050 and 3051这几种类型.山东现在常见的配置为BC3003，BC3004，BC3024。

The M—MGw 产品包为Generic M-MGw Package (GMP) Vx。

yBase configuration. 且软件版本M—MGw Rz。

例如：我们现在使用R4的MGW设备为GMP V3。

0BC 3024R4.1。

2。

0，其中GMP V3.0指Generic M—MGw Package，BC 3024指硬件配置，R4。

1。

2.0指软件版本。

下图为MGW的容量对比：『GMP V2.0』『GMP V2。

1』『GMP V3。

0』⑵、MGW：与MSC Server、GMSC Server配合完成核心网络资源的配置（即承载信道的控制）。

同时完成回声消除、(多媒体数字）信号的编解码以及通知音的播放等功能。

SG：完成信令转换工作.即完成SS7的传送层MTP与SIGTRAN的传送层SCTP/IP之间的转换，同时实现在SS7和IP 之间MAP_E和MAP_G的信令互通。

高层信令MAP、CAP 不进行转换。

MGW相对于MSC Server,完成承载功能的时候，永远是处于Slave地位.MGW相对于其他端局,完成信令转换功能的时候，是处于Peer关系。

⑶、架间连线：多个机框间以星型拓扑连接，每块SCB/SXB 4根ISL，620 Mbps / 板,每个ISL 310兆,ISL 1+1 或N+1冗余。

⑷、The Virtual Media Gateway concept·一个MGW可以受多个MSC—S控制，ITU—T H。

248.1,GCP version2·灵活的容量利用，良好的网络冗余·一个MSC服务器最多控制256个MGW·一个MGW最多支持32个虚拟MGW2、MGW特点介绍⑴、爱立信WCDMA系统移动媒体网关M—Mgw R4功能和特性包括:—虚拟媒体网关。

本文主要制作MGW和其他邻接局的数据互通以下数据配置以红色字体为准，截图为参考，请知悉！网元配置图：1物理数据配置启动MGW_OMC服务器端启动MGW_OMC主进程客户端用户名“admin”，密码：“”。

1.1创建子网和交换局进入客户端后，首先要创建子网和交换局。

1.1.1创建交换局1.鼠标双击“命令终端”，或“视图”——》“命令终端”2.在下面窗口，点击“MML命令”——》“系统管理”——》“网元操作”——》“新增交换局”；3.在右边窗口出现如下：交换局编号：22交换局类型：MGW，网元子类型：“MGW_W”，别名：MGW。

红色“*”为必选，其它可不需要配置，点击“执行”1.2网络概貌“设备配置”——》“全局数据配置”——》“设置全局概貌MGW”对“大T网”中的选“NO”1.3机架图配置进入MGW_OMC日常维护端用户名“admin”，密码：“”双击“机架图管理”，进入相关局目录树里，默认创建一个机架。

1.4MGW物理配置注意对于机框内的单板配置,主控制框应该先配置OMP，再配置UIM，然后是其它单板；删除单板时与配置顺序相反。

1.4.1机框及相关单板配置主控制机框一般都配置为一号机架二号机框，该机框包含的单板为OMP（包括RPU模块）、GUIM、GIPI、DTB、SIPI、SPB、VTCD、APBE、MRB、IWFB。

机架图上,通过点击右键创建机框，选择“千兆通用机框BGSN”即可。

用户别名：KZK 选择“BGSN080600(B)”，再“确定”1.4.1.1OMP单板配置新建BGSN框后，系统自动建OMP配置，点击右键修改OMP配置模块属性：默认添加OMP，勾选“SMP”，“CMP_MGW”两项。

母板类型：根据前台MP的物理单板决定，本局为：CENTRINO IP地址：129.0.31.221.4.1.2GUIM2配置单元类型：GUIM2_P2020_HTS 右槽位：10单元号：209其他默认。
