信令流程超详细解读信令流程是指在电信网络中,用于控制通信设备的信令交互过程。
这些信令包含了通信设备之间的指令和消息,以确保通信的顺利进行。
以下是对信令流程的超详细解读。
首先,设备A希望与设备B进行通信。
设备A将发送一个请求信令,请求与设备B建立连接。
这个请求信令包含了设备A的身份信息以及通信参数,比如IP地址和端口号。
设备B接收到请求信令后,会进行一系列的验证和校验,确保请求的合法性。
如果验证通过,设备B将发送一个确认信令,表示同意与设备A建立连接。
确认信令中包含了设备B的身份信息以及通信参数。
设备A收到确认信令后,表示连接已建立,可以开始进行通信。
为了确保通信质量,设备A会发送一个测试信令给设备B,检查连接是否正常。
测试信令中包含了一些测试数据,比如时间戳和传输速率。
设备B接收到测试信令后,会进行一系列的检查,包括数据的完整性和正确性。
如果一切正常,设备B将发送一个确认信令给设备A,表示测试成功。
确认信令中包含了一些统计数据,比如数据丢失率和延迟。
一旦连接建立成功,设备A和设备B可以开始进行真正的通信了。
他们可以互相发送数据信令,交换信息和文件。
在通信过程中,设备A和设备B会定期发送心跳信令,以保持连接的稳定性。
当需要终止通信时,设备A或设备B可以发送一个终止信令,表示希望关闭连接。
另一方接收到终止信令后,会发送一个确认信令,并关闭连接。
通信设备在关闭连接前,可以发送一个断开信令,通知对方准备关闭连接。
以上是信令流程的简单描述,实际上,信令流程中可能涉及到更多的信令和步骤,以满足不同的通信需求和网络环境。
信令流程的详细解读需要考虑更多的因素,比如网络拓扑、协议标准和安全性要求。
总结起来,信令流程是通信设备之间的指令和消息交互过程,用于控制通信的建立、维护和关闭。
它涉及到多个信令和步骤,并受到多种因素的影响。
了解信令流程对于理解和优化通信网络非常重要。
图解5G 信令流程云核心信息体验团队作者: 崔雅馨审核: 程晓丽打开手机看视频小冬同学在新手机安装好后,首先打开了一个视频APP。
听说5G 网络速度超快,小冬同学满怀期待的点击了视频播放,准备好好感受下。
作为承载用户数据通路的PDU 会话,包含了一系列的信息,如用户信息、速率要求、计费要求等。
数据通路基于上诉信息创建和运行,以满足用户的业务需求。
PDU 会话建立流程这个数据通路建立的过程,就是P D U会话建立流程PDU 的全称是Packet Data Unit,分组数据单元,我们上网产生的用户数据,就是被打包成一个个的数据单元,在数据通路中被传送的。
数据通路数据通路数据通路首先把我要发送的数据都打包起来打包好后就可以通过数据通路传到目的地了!VIP 用户小冬看视频,可以分配一个最大速率20M/秒的数据通路,100G 以内的流量不收费PDU 会话的建立流程,主要由AMF、SMF、PCF 以及UPF 配合完成。
主要包含 ①会话建立请求 -> ② AMF 上报SMF 建立会话 -> ③获取会话建立策略 -> ④ 选择UPF,下发策略 -> ⑤ 通知无线侧建立PDU 会话-> ⑥通知UPF 建立PDU 会话 几大关键步骤。
PDU 会话建立第一步:会话建立请求用户终端(User Equipment,UE)经由无线基站向AMF 发送PDU 会话建立请求。
产生一条信令消息PDU Session Establishment Request。
PDU 会话建立第二步:AMF 上报SMF 建立会话AMF 查询用户接入网络的类型、当前所在位置等信息,上报到经理SMF 处,请求为小冬同学建立PDU 会话。
你好,我是小冬,我现在要观看视频您好,很高兴为您服务经理,小冬同学要接入到Internet 看视频,请为他创建PDU 会话数据通路好的,我来统一协调分配UE 的PDU 请求:XXX UE 设备ID:xxx UE 位置信息:xxx ....小冬PDU 会话建立项目经理我负责数据通路负责前台接待我决定数据通路建设规格PDU会话建立第三步:获取会话建立策略在为小冬同学创建PDU会话前,SMF首先到策略控制中心PCF处获取会话建立策略。
常用信令流程汇总1.呼叫建立呼叫建立是通信过程中最基本的信令流程之一、它通常包括以下几个步骤:-主叫方发送呼叫请求消息。
-被叫方收到呼叫请求消息后,发送呼叫确认消息。
-主叫方收到呼叫确认消息后,发送呼叫确认应答消息。
2.呼叫振铃呼叫振铃是在呼叫建立后,被叫方的终端设备开始发出振铃声,通知被叫方有来电。
这个过程中主要涉及以下步骤:-被叫方终端设备接收到呼叫确认应答消息后,开始发出振铃信号。
3.呼叫转移呼叫转移是当呼叫要转移到另一个目的地时使用的信令流程。
它通常包括以下几个步骤:-主叫方发送呼叫转移请求消息。
-传递呼叫的信令设备收到呼叫转移请求后,发送呼叫转移确认消息。
-被叫方或目标设备接收到呼叫转移确认消息后,发送呼叫转移确认应答消息。
4.呼叫保持和恢复呼叫保持和恢复是指在通话过程中,主叫或被叫方需要将通话暂停或恢复的信令流程。
它通常包括以下几个步骤:-主叫或被叫方发送呼叫保持请求消息。
-通信设备收到呼叫保持请求消息后,发送呼叫保持确认消息。
-主叫或被叫方接收到呼叫保持确认消息后,可以发送呼叫保持确认应答消息。
5.呼叫释放呼叫释放是指在通信过程中结束通信的信令流程。
它通常包括以下几个步骤:-在通话结束时,主叫或被叫方发送呼叫释放请求消息。
-通信设备收到呼叫释放请求消息后,发送呼叫释放确认消息。
-主叫或被叫方接收到呼叫释放确认消息后,可以发送呼叫释放确认应答消息。
6.呼叫转换-主叫方发送呼叫转换请求消息。
-通信设备收到呼叫转换请求消息后,发送呼叫转换确认消息。
-转换后终端设备接收到呼叫转换确认消息后,可以发送呼叫转换确认应答消息。
这些只是常用信令流程的一些示例,实际应用中可能还涉及更多的信令流程。
在通信网络中,信令流程起着重要的作用,用于控制和管理通信资源,确保通信的顺利进行。
1. 1位置更新流程在GSM系统中有三个地方需要知道位置信息,即HLR、VLR和MS。
当这个信息发生变化时,需要保持三者的一致,由位置更新流程实现。
位置更新流程是位置管理中的主要流程,总是由MS发起。
位置更新流程是一个通用流程,在如下三类位置更新流程中要使用到:正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息,LOCATION UPDATING REQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时,会启动正常位置更新流程,作为MM连接建立请求的响应。
为限制位置更新尝试次数,位置更新失败时要使用位置更新attempt counter计数器。
在MS 开机或SIM卡刚插入时,该计数器清零。
MS 中要保持一个"forbidden location areas for roaming"表和一个"forbidden location areas for regional provision of service"表。
MS 关机或SIM卡拔出时,将这两个表删除。
当MS收到位置更新拒绝消息,其原因值为"Roaming not allowed in this location area"或"Location Area not allowed〃时,从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项,当表项数目超过表的容量时,最早的表项内容删除。
成功的进行位置更新后,MS在SIM卡中置UPDATED状态位(UPDATED状态表明最后一次位置更新请求成功,同时此时LAI、TMSI,加密的密钥和加密序列号都应该保存在SIM卡中),并存储新的位置区信息。
正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同(不同之处在下面各小节中详细描述),流程如下图:(1)MS在空中接口的接入信道上向BTS发送Channel Request (该消息内含接入原因值为位置更新);(2)BTS 向 BSC 发送 Channel Required 消息;(3)BSC收到Channel Required后,分配信令信道,向BTS发送Channel Activation;(4)BTS收到Channel Activation后,如果信道类型正确,则在指定信道上开功率放大器,上行开始接收信息,并向BSC发送Channel Activation Acknowledge;(5)BSC 通过 BTS 向 MS 发送 Immediate Assignment Command;⑹MS发SABM帧接入;(7)BTS回UA帧进行确认;(8)BTS 向 BSC 发 Establishment Indication,该消息中包含了 Location Update Request消息内容;(9)BSC 建立 A 接口 SCCP 链接,向 MSC 发送 Location Update Request,该消息中包含了当前小区的CGI信息;(10)MSC向BSC回链接确认消息;(11)MSC向MS回位置更新接受消息,表明位置更新成功;(12)在网络侧拒绝本次位置更新时,网络侧下发消息给MS;(13)若MSC侧选择“位置更新时分配TMSI”为否,则在位置更新的过程中,MS 没有“TMSI Reallocation Complete”消息的上报。

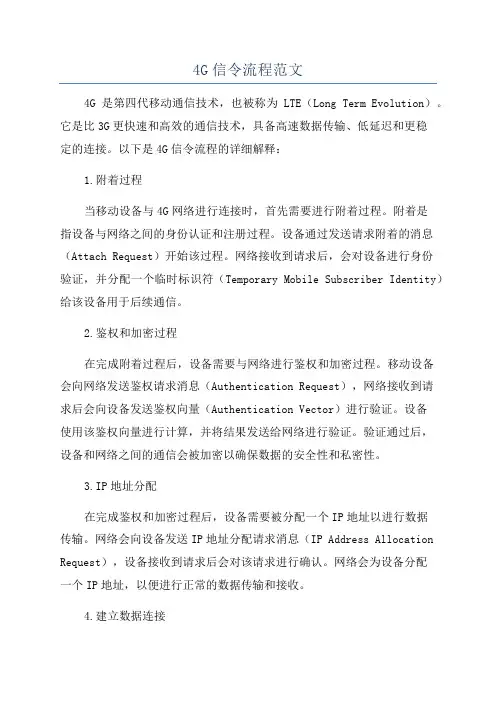

4G信令流程范文4G是第四代移动通信技术,也被称为LTE(Long Term Evolution)。
它是比3G更快速和高效的通信技术,具备高速数据传输、低延迟和更稳定的连接。
以下是4G信令流程的详细解释:1.附着过程当移动设备与4G网络进行连接时,首先需要进行附着过程。
附着是指设备与网络之间的身份认证和注册过程。
设备通过发送请求附着的消息(Attach Request)开始该过程。
网络接收到请求后,会对设备进行身份验证,并分配一个临时标识符(Temporary Mobile Subscriber Identity)给该设备用于后续通信。
2.鉴权和加密过程在完成附着过程后,设备需要与网络进行鉴权和加密过程。
移动设备会向网络发送鉴权请求消息(Authentication Request),网络接收到请求后会向设备发送鉴权向量(Authentication Vector)进行验证。
设备使用该鉴权向量进行计算,并将结果发送给网络进行验证。
验证通过后,设备和网络之间的通信会被加密以确保数据的安全性和私密性。
3.IP地址分配在完成鉴权和加密过程后,设备需要被分配一个IP地址以进行数据传输。
网络会向设备发送IP地址分配请求消息(IP Address Allocation Request),设备接收到请求后会对该请求进行确认。
网络会为设备分配一个IP地址,以便进行正常的数据传输和接收。
4.建立数据连接一旦设备获得了IP地址,它就可以开始建立数据连接。
设备会向网络发送数据连接请求消息(Data Connection Request),网络接收到请求后会进行确认。
确认完成后,设备就可以开始发送和接收数据了。
5.数据传输在建立了数据连接后,设备就可以开始进行数据传输。
设备可以向网络发送数据消息(Data Message),网络接收到数据消息后会进行处理并将数据发送给目标设备。
网络也可以向设备发送消息,设备接收到消息后会进行相应的处理。
nr 信令流程NR信令流程NR(New Radio)是5G无线通信技术中的一种,它引入了许多新的功能和技术,以满足对更高带宽、更低时延和更好连接稳定性的需求。
在NR中,信令流程起着至关重要的作用,它负责建立、维护和释放通信连接。
本文将以NR信令流程为主题,介绍其基本原理和流程。
一、信令流程概述NR信令流程是指在5G通信中,无线设备和基站之间进行通信所涉及的信令交换过程。
它主要包括小区搜索、小区选择、随机接入、RRC(Radio Resource Control)连接建立和释放等步骤。
1. 小区搜索小区搜索是指无线设备在开机或从空闲状态切换到连接状态时,首先需要搜索周围的小区,以便选择最佳的小区进行连接。
在小区搜索过程中,无线设备会扫描不同频段的信号,获取小区的相关信息,如小区ID、覆盖范围和信号质量等。
2. 小区选择小区选择是指无线设备在进行小区搜索后,根据一定的选择策略,选择最佳的小区进行连接。
选择最佳的小区可以提供更好的通信质量和网络性能。
在小区选择过程中,无线设备会评估不同小区的信号质量、覆盖范围和负载情况等因素,并选择最适合自己的小区进行连接。
3. 随机接入随机接入是指无线设备在选择了目标小区后,向基站发送随机接入请求。
随机接入请求包含设备的身份信息和随机接入前导,用于基站识别设备并分配资源。
基站在接收到随机接入请求后,会进行接入请求的验证和分配资源的过程。
4. RRC连接建立RRC连接建立是指无线设备和基站之间建立起RRC连接,以便进行后续的通信。
RRC连接建立过程中,无线设备和基站会进行身份验证、协商通信参数、分配资源等步骤。
一旦RRC连接建立成功,无线设备就可以进行上下行数据传输。
5. RRC连接释放RRC连接释放是指无线设备和基站之间的RRC连接被释放,通信结束或发生异常情况时会触发该过程。
RRC连接释放过程中,无线设备和基站会进行资源释放、状态切换等操作,以便准备下一次通信。
二、信令流程详解在NR中,信令流程涉及多个消息和过程,下面将对其中几个关键步骤进行详细介绍。
GSM信令流程总结呼叫建立阶段的信令流程如下:1.扫描和选择基站:移动台扫描周围的基站,并选择最强信号的基站进行连接。
2.建立无线连接:移动台发送连接请求给所选择的基站。
基站收到请求后,发送连接确认给移动台。
3.注册移动台:移动台通过发送注册请求将自己的位置信息注册到网络中。
基站收到请求后,发送注册确认给移动台。
4.寻呼移动台:当有呼叫或短信发送给移动台时,网络会发送寻呼请求给所在区域的基站。
基站通过广播方式将寻呼请求发送给所有的移动台。
5.移动台响应:移动台收到寻呼请求后,发送响应给所在区域的基站。
基站收到响应后,向核心网发送移动台的位置信息。
6.路径设置:核心网根据移动台的位置信息确定路由和传输路径,以确保呼叫可以正确连接。
呼叫释放阶段的信令流程如下:1.完成通话:通话结束后,通信控制器向基站发送释放请求。
2.呼叫释放确认:基站收到释放请求后,向核心网发送释放确认。
3.核心网清除连接:核心网收到释放确认后,清除与移动台的连接,并从网络中删除移动台的位置信息。
4.发送呼叫释放消息:基站向移动台发送呼叫释放消息。
5.移动台响应:移动台收到呼叫释放消息后,确认释放,并将自己恢复到空闲状态。
在整个信令流程中,GSM使用了多种信令协议和消息来实现不同的功能。
例如,移动台和基站之间使用的信令协议是GSM-MAP(Mobile Application Part),它用于处理移动台的位置注册和寻呼等功能。
通信控制器和核心网之间使用的协议是SS7(Signaling System No.7),它用于处理呼叫建立和释放的信令交换。
总结起来,GSM信令流程是一个复杂的过程,涉及到移动台和基站、基站和核心网之间的信令交换。
通过这个信令流程,GSM实现了移动通信网络中的呼叫建立和释放等功能,确保通信连接的可靠性和稳定性。
LTE网络信令流程LTE(Long Term Evolution)是一种4G无线通信技术,为用户提供高速数据传输、低延迟和更好的用户体验。
LTE的信令流程包括以下几个方面:1.接入过程:- UE (User Equipment,即终端设备) 向eNodeB (Evolved Node B,即基站) 发送接入请求。
- eNodeB为UE分配临时标识(Temporary Mobile Subscriber Identity)。
- UE使用临时标识与eNodeB进行认证。
- 认证通过后,eNodeB为UE分配一个唯一的长期标识(Permanent Mobile Subscriber Identity)。
- UE通过接收到的参数,建立与eNodeB的关联,并向eNodeB发送最终接入请求。
- eNodeB将UE的接入请求转发到Mobility Management Entity (MME)。
2.切换过程:- UE在与当前eNodeB的通信中发现信号差或质量下降时,会发送切换请求。
- 当前eNodeB将切换请求发送给MME。
- MME负责查找可用的目标eNodeB,并向目标eNodeB发送切换申请。
- 目标eNodeB评估并验证切换请求。
- 目标eNodeB将切换响应发送给MME,MME将其转发给UE。
- UE收到切换响应后,与目标eNodeB建立新的连接,并与当前eNodeB断开连接。
3.建立和释放数据连接:- UE发送数据连接请求给eNodeB。
- eNodeB将请求发送给MME。
- MME确定UE的上下文信息,并将该信息转发给目标Serving Gateway(S-GW)。
- S-GW分析数据连接请求,并选择合适的Packet Data Network Gateway(P-GW)。
-S-GW将数据连接请求转发给P-GW。
-P-GW向UE发送数据连接响应。
-UE使用该响应设置与P-GW的数据连接。
-数据连接建立后,UE和P-GW之间可以进行数据传输。
目录6.1 概述 (3)6.2 无线资源控制流程 (3)6.2.1 RRC 连接建立流程 (3)6.2.2 信令建立流程 (4)6.2.3 RAB 建立流程 (5)1. DCH-DCH (6)2. RACH/FACH-DCH (9)3. RACH/FACH-RACH/FACH (9)6.2.4 RRC 连接释放流程 (10)6.2.5 切换流程 (12)1. 软切换 (12)2. 硬切换 (14)3. 前向切换 (16)4. 系统间切换 (20)6.2.6 RNC 迁移 (22)1. 静态迁移 (22)2. 伴随迁移 (24)6.3 电路域移动性管理 (26)6.3.1 位置更新 (26)6.3.2 去活流程 (27)6.3.3 鉴权流程 (27)6.3.4 安全模式控制 (27)6.3.5 TMSI 重分配 (28)6.3.6 联合位置更新 (28)6.4 分组域移动性管理流程 (28)6.4.1 PMM 功能概述 (28)6.4.2 移动性管理状态 (28)6.4.3 附着功能 (30)6.4.4 分离功能 (30)6.4.5 业务服务功能 (30)6.4.6 路由区更新 (30)6.4.7 重定位功能 (30)6.4.8 用户管理功能 (30)6.4.9 类标处理 (31)6.4.10 安全流程 (31)6.5 呼叫控制 (31)6.5.1 呼叫建立流程 (31)1. 移动台主叫 (31)2. 移动台被叫 (32)6.5.2 RAB 流程 (33)1. RAB 管理功能 (33)2. RAB 接入控制 (34)3. RAB 指配流程 (34)4. RAB 建立流程 (35)5. RAB 释放流程 (35)6. RAB 修改流程 (36)6.5.3 寻呼流程 (37)2. 寻呼过程 (37)3. UE 在RRC 空闲状态的寻呼过程 (38)4. UE 在RRC RRC 连接状态下的寻呼过程 (39)6.5.4 呼叫释放过程 (39)6.6 分组域会话管理流程 (40)6.6.1 SM 基本概念 (40)6.6.2 与SM 相关的功能实体 (41)1. RAB 管理 (41)2. 隧道管理 (41)3. PDP CONTEXT 管理 (41)6.6.3 PDP Context 激活功能 (42)1. MS 发起的PDP Context 激活 (43)2. 二次激活 (43)3. 网络发起的PDP Context 激活 (44)6.6.4 PDP Context 修改功能 (45)2. MS 发起的PDP Context 修改 (46)3. GGSN 发起的PDP Context 修改 (47)4. IU/RAB 释放引起的PDP Context 修改 (48)6.6.5 PDP Context 去激活功能 (48)1. MS 发起的PDP Context 去激活 (48)2. SGSN 发起的PDP Context 去激活 (49)3. GGSN 发起的PDP Context 去激活 (50)6.6.6 保留过程和RAB 重建 (50)1. MS 发起Service request 进行RAB 重建 (50)2. SGSN 发起Service Request 过程进行RAB 重建 (51)6.6.7 Mobile IP 支持 (52)第六章 WCDMA 基本信令流程6.1概述WCDM 系统中,移动台从开机开始,通过各种的信令流程完成网络登录、电路 呼叫、分组会话、位置管理、安全管理等行为。
5g信令流程5G是指第五代移动通信技术,是当前全球各大通信厂商竞相推广的主要通信标准之一。
5G信令流程是5G通信的核心环节之一,实现了不同用户和设备之间的无缝连接和流畅交互。
下面我们将逐步分析5G信令流程。
1.认证流程在5G通信中,用户要使用5G网络需要先进行认证,主要分为SIM卡认证和用户身份认证。
在SIM卡认证中,设备会向运营商的网关发送请求信令,然后运营商会检查设备的IMSI(国际移动用户识别码)信息,确认设备是否合法。
用户身份认证是运营商确认用户是否合法的过程。
2.连接流程设备完成认证后,即可进入连接状态。
在连接过程中,设备会与基站建立流量控制通道,进行信息传输。
如果设备在断开连接后需要重新连接网络,需要首先与基站重新协商一次连接。
3.会话管理会话管理是在设备和基站之间进行通信的过程。
在通信开始之前,设备和基站需要进行语音编码和解码协议协商,以确保数据的准确传输。
在识别到对全的差错后,设备和基站会重新协商传输协议。
4.数据传输当会话管理建立后,设备和基站之间即可实现数据传输。
设备会向基站发送数据请求并接收基站的应答,然后双方进行数据交互。
在数据传输过程中,设备和基站之间的通信可以采用不同的网络协议和传输方式。
5.关闭流程设备在与基站建立通信后,如果需要断开连接,需要执行关闭流程。
在关闭流程中,设备会向基站发送断开连接请求,并等待基站的确认信号。
基站确认断开信号后,会告知设备断开连接,然后清理相应的资源。
设备和基站的断开连接过去即完成。
综上所述,5G信令流程是5G通信的关键环节,它直接影响到设备和基站之间的通信效率和数据传输速度。
5G技术的出现为首趋更快速、流畅、安全的通信服务提供了更加完备的技术支持。
lte信令流程LTE(Long Term Evolution)是第四代移动通信技术的一种,它具有高速、低延迟和高容量的特点,被广泛应用于现代移动通信系统中。
LTE信令流程是指在LTE网络中,用户设备和基站之间进行通信时所涉及的信令过程。
以下是一个典型的LTE信令流程。
首先,当用户设备上电后,它会扫描附近的基站,并发送一个Attach Request信令给其中一个基站。
这个信令包含了用户设备的标识信息和网络相关的配置参数。
接着,基站收到Attach Request信令后,会对用户设备进行身份验证,并为其分配一个临时的标识(Temporary Mobile Subscriber Identity,TMSI),这个标识将在后续的通信中用于识别用户设备。
然后,基站会发送一个Attach Accept信令给用户设备,该信令确认了用户设备的身份并告知用户设备已经成功连接到网络。
这个信令还包含了用户设备的临时标识和其他网络相关的配置参数。
接下来,用户设备收到Attach Accept信令后,会发送一个Attach Complete信令给基站,以确认连接的建立。
在发送这个信令之前,用户设备会更新自己的标识信息,使用从基站收到的临时标识。
此后,用户设备会周期性地发送一个Location Update信令给基站,以通知网络它仍然处于活动状态。
这个信令中包含了用户设备的标识信息和位置信息。
当用户设备需要发起一个呼叫时,它会发送一个RRC Connection Setup信令给基站,该信令用于建立与基站之间的无线连接。
这个信令中包含了用户设备的标识信息和通话相关的配置参数。
基站收到RRC Connection Setup信令后,会分配一个无线链路资源给用户设备,并发送一个RRC Connection Setup Complete 信令给用户设备,以确认连接的建立。
这个信令中还包含了无线链路资源的分配信息。
当呼叫结束后,用户设备会发送一个RRC Connection Release 信令给基站,以通知网络它不再需要无线连接。
LTE信令流程详解LTE(Long Term Evolution)是第四代(4G)无线通信技术的一种,它提供了更高的数据传输速度和更低的延迟。
LTE信令流程是指在LTE网络中进行通信时所涉及到的一系列信令交换过程,其中包括建立连接、鉴权、密钥协商等步骤。
下面将详细介绍LTE信令流程的各个环节:1.小区:用户设备首先需要附近的LTE小区,以获得可用的信号覆盖范围。
用户设备将发送小区请求信令(s-MSCH_SYNC),小区回应一个帧结构的信息,告知用户设备小区的ID、频点和同步信号等信息。
用户设备通过对比接收到的小区信息,选择最强信号的LTE小区进行连接。
2. 连接建立:当用户设备选定小区后,将向小区发送连接请求信令(RRC Connection Request)。
小区接收到请求后,将回应连接接受信令(RRC Connection Setup),并分配一个临时的物理信道用于后续通信。
用户设备接收到连接建立成功信令后,完成连接建立过程。
3.鉴权过程:连接建立成功后,LTE网络将进行用户设备的鉴权过程,以确认用户身份和权限。
LTE网络将发送鉴权向量给用户设备,用户设备使用预共享密钥和随机数生成鉴权响应,验证用户身份的合法性。
4.密钥协商:鉴权成功后,LTE网络和用户设备将进行密钥协商过程,以协商出加密密钥和完整性保护密钥,用于后续的数据传输过程。
在密钥协商完成后,LTE网络和用户设备可以进行安全的数据传输。
6.数据传输:一旦业务请求成功,LTE网络和用户设备就可以进行数据传输。
LTE网络会根据业务需求和网络状态动态调整资源分配,以提供最优的数据传输速度和质量。
用户设备会发送数据请求信令,并接收LTE网络的数据响应,进行数据传输过程。
7.释放连接:当用户设备完成业务或服务后,可以向LTE网络发送连接释放信令,以释放连接资源并结束通信过程。
LTE网络接收到释放请求后,将释放连接资源,并通知用户设备连接已释放,完成整个通信过程。
信令流程详解1 信令分析在分析问题时,请参照正确的流程,逐步检查到底哪一条消息没有收到,并且分析上一条消息里面携带的内容,从而定位原因所在。
1.1 主被叫呼叫建立流程1.1.1正常信令在分析接入问题时,请参照上图所示正确的流程,逐步检查到底哪一条消息没有收到,且分析上一条消息里面携带的内容,从而定位原因所在【注】Abis-BTS setup消息里面,携带了接入的小区、扇区、walsh码、频点。
关键点1:BSC向MSC发送CM Service Request后,是否收到Assignment Request。
如果没有收到MSC发的Assignment Request,等到6s后定时器超时,基站会给手机发送release order.这种情况是A1接口失败。
关键点2:BTS是否向BSC发送Abis-BTS Setup Ack。
Abis如有问题,如误码高、信令链路带宽不足等,将会体现为Abis无法建链成功,话统原因“指配资源失败”关键点3:是否发送ECAM(扩展信道指配消息)消息。
如Abis 正常建链,但却没有发送ECAM消息,在话统里面会体现为“指配资源失败”,可能原因是walsh、CE、power不足。
关键点4:是否在F-DSCH发送order message,如没有收到,说明捕获业务信道前导帧失败。
关键点5:是否发送Assignment complete。
如发送表明呼叫建立成功。
如没有收到,在话统里面体现为“信令交互失败”。
被叫流程与主叫几乎完全一致,被叫中的Paging Response相当于主叫的origination message。
1.1.2典型异常信令1、A1接口失败。
2、传输误码率高导致指配资源失败3、信令交互失败引起信令交互失败一般是空口原因,本案例比较特殊,该基站下面呼叫全部失败,通过结合CSL分析,发现存在大量0x0c8b (SDU_ADD_LINK_FAIL)接入失败,怀疑FMR 板有故障,在征得客户同意基础上复位IP框后(该框下仅有这一个基站)解决。
常见信令流程范文1.呼叫建立阶段:-主叫方发送呼叫请求:主叫方向网络发送一个呼叫请求信令,请求与被叫方建立通信。
-网络发送呼叫到达信令:网络收到主叫方的呼叫请求后,转发消息给被叫方的网络节点。
-被叫方返回呼叫振铃信令:被叫方的网络节点将呼叫振铃信令发送给主叫方网络节点,表示被叫方已收到呼叫请求。
-主叫方发送呼叫确认信令:主叫方网络节点收到呼叫振铃信令后,发送呼叫确认信令给被叫方的网络节点。
2.呼叫进行阶段:-通信信令传输:主叫方和被叫方之间进行承载实际通信内容的信令交换。
-无线资源分配:由网络节点对通信双方进行无线资源分配,以确保通信的质量和可靠性。
3.呼叫释放阶段:-主叫方发送释放请求:主叫方向网络发送一个释放请求信令,请求结束呼叫。
-网络发送释放信令:网络节点收到主叫方的释放请求后,向被叫方的网络节点发送一个释放信令,表示呼叫即将结束。
-被叫方返回释放信令:被叫方的网络节点接收到释放信令后,发送一个释放信令给主叫方的网络节点,表示呼叫已经结束。
-主叫方发送释放确认信令:主叫方的网络节点接收到被叫方发送的释放信令后,发送一个释放确认信令给被叫方的网络节点。
4.呼叫失败处理阶段:-主叫方发送释放失败信令:如果在呼叫建立阶段或呼叫进行阶段出现错误,则主叫方的网络节点将发送一个释放失败信令给被叫方的网络节点,表示无法完成呼叫。
-各节点进行错误处理:网络节点之间会根据具体的错误情况进行相应的错误处理,例如重试呼叫,重新分配资源等。
除了上述的基本信令流程,还有一些其他常见的信令流程,例如短信信令流程和数据通信的信令流程:1.短信信令流程:-发送短信请求:用户将短信发送请求发送到运营商的短信中心。
-短信中心路由:短信中心根据短信的接收方号码进行路由选择,确定短信需要发送到哪个接收方的手机。
-短信传递:短信中心将短信传递给目标手机,并发送确认消息给发送方。
-接收短信:目标手机接收到短信,并发送接收确认消息给短信中心。
我决定用户如何使用网络新用户首次入网初始注册流程叮~咚~, 熟悉的门铃声一响,小冬同学就迫不及待的跑去开了门。
前两天看到华为新发布的5G 手机不错,上网抢购了一个,没想到这么快就收到了。
欣赏完手机外观后,小冬同学给新手机插上了手机卡,按下手机开机键,不一会儿,就在屏幕的上方看到了5G 信号标识。
新用户首次接入5G 网络,需要先在网络中进行登记注册,以获得使用网络的权利。
这个首次登记注册的信令交互流程,就是初始注册流程。
在5G Core 网络中,用户完成一个初始注册流程,主要由AMF、AUSF、UDM 以及PCF 相互配合,共同完成的。
主要包含①注册请求-> ②合法检查-> ③ 获取用户数据-> ④提供用网规则-> ⑤接受请求几大关键步骤。
您好,我是新用户想上5G 网好的,先注册,请填写以下信息好的...这个过程中发生了什么呢我在前台接待用户我储存用户购买的业务套餐我负责检查用户合法性初始注册流程第一步初始注册请求用户终端(User Equipment,UE)经由无线基站连线AMF 发出初始注册请求。
此处产生网络中的第一条信令消息Registration Request。
用户身份标识:手机SIM 卡标识符(SUCI)、终端设备标识(PEI)等,代表着“我是谁”。
注册类型: initial registration,代表着“我第一次来到5G 网络,是初始注册”。
由于用户是初次接入网络,AMF 提交用户相关信息给AUSF 和UDM,请求检查用户合法性,即鉴权。
初始注册流程第二步鉴权请求用户身份标识:...注册类型:...小冬有请求来了!你好,我是小冬,第一次来想使用5G 网络有个新用户叫小冬,第一次接入请验证下合法性初始注册流程第三步进行合法性检查(双向鉴权)UDM 提前保存有用户签约信息,确认用户小冬购买过5G 服务,指示AUSF/AMF 对用户进行鉴权,确保来者是小冬本人。
5g信令流程5G信令流程。
5G技术的发展对通信行业产生了深远的影响,其中信令流程作为5G网络的重要组成部分,扮演着至关重要的角色。
本文将介绍5G信令流程的相关内容,以帮助读者更好地理解和掌握这一领域的知识。
首先,我们需要了解5G信令流程的基本概念。
信令流程是指在通信过程中,控制和管理通信的一系列动作和消息交换过程。
在5G 网络中,信令流程负责协调和管理各种通信资源,确保通信的顺利进行。
在5G信令流程中,首先是设备的接入过程。
当移动设备接入5G网络时,它需要向基站发送接入请求,基站在接收到请求后会进行身份验证和鉴权,确保设备的合法性。
接入过程的顺利进行对后续通信至关重要。
接下来是会话建立阶段。
一旦设备成功接入网络,它可以发起通信会话请求,例如拨打电话或者发送数据。
在这个阶段,网络需要确定通信的各种参数,如带宽、传输方式等,以确保通信的高效进行。
随后是数据传输阶段。
一旦会话建立成功,数据传输阶段就会开始。
在这个阶段,网络需要根据通信需求分配合适的资源,以确保数据的快速传输和稳定接收。
这一过程需要网络实时监控和动态调整,以适应不同场景下的通信需求。
最后是会话释放阶段。
当通信会话结束时,设备需要向网络发送会话释放请求,网络在接收到请求后会释放相应的资源,以便其他设备可以继续使用。
会话释放阶段的顺利进行对网络资源的有效利用至关重要。
总的来说,5G信令流程包括设备接入、会话建立、数据传输和会话释放四个基本阶段。
在每个阶段,网络都需要进行各种信令的交换和处理,以确保通信的顺利进行。
同时,5G信令流程还需要考虑到网络的智能化和自适应性,以适应不同场景下的通信需求。
综上所述,5G信令流程是5G网络中至关重要的一部分,它负责协调和管理通信资源,确保通信的顺利进行。
通过了解和掌握5G 信令流程的相关知识,我们可以更好地理解5G网络的工作原理,为其应用和优化提供参考和指导。
希望本文对读者有所帮助,谢谢阅读!。
PGW(Packet Gateway)信令流程可以包括以下几个步骤:
1. 拨打电话或发送短信:当用户拨打电话或发送短信时,PGW 信令流程开始。
2. 信令链路建立:PGW与HSS(Home Subscriber Server)之间建立信令链路,用于传输信令消息。
3. 消息交互:PGW与HSS之间进行交互,HSS根据用户请求进行鉴权、路由等处理,确定用户请求的执行方。
4. 通知PGW:HSS完成处理后,通知PGW处理结果,包括返回话单采集信息等。
5. SAE-GW(Service GPRS Extranet Access Gateway)交互:PGW与SAE-GW之间进行交互,SAE-GW负责话单的采集和转发。
6. 计费和通知:根据处理结果,PGW进行计费,并向用户发送相应的通知消息。
7. 释放链路:信令交互完毕后,PGW与HSS释放信令链路。
以上是PGW信令流程的大致步骤,具体流程可能会因网络架构和协议不同而有所差异。

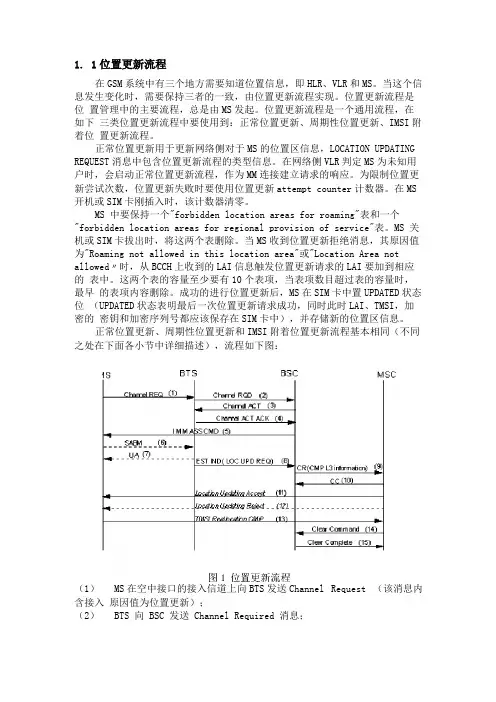

1.1 位置更新流程在GSM系统中有三个地方需要知道位置信息,即HLR、VLR和MS。
当这个信息发生变化时,需要保持三者的一致,由位置更新流程实现。
位置更新流程是位置管理中的主要流程,总是由MS发起。
位置更新流程是一个通用流程,在如下三类位置更新流程中要使用到:正常位置更新、周期性位置更新、IMSI附着位置更新流程。
正常位置更新用于更新网络侧对于MS的位置区信息,LOCATION UPDATING REQUEST消息中包含位置更新流程的类型信息。
在网络侧VLR判定MS为未知用户时,会启动正常位置更新流程,作为MM连接建立请求的响应。
为限制位置更新尝试次数,位置更新失败时要使用位置更新attempt counter 计数器。
在MS 开机或SIM卡刚插入时,该计数器清零。
MS中要保持一个"forbidden location areas for roaming"表和一个"forbidden location areas for regional provision of service"表。
MS关机或SIM卡拔出时,将这两个表删除。
当MS收到位置更新拒绝消息,其原因值为"Roaming not allowed in this location area"或"Location Area not allowed"时,从BCCH上收到的LAI信息触发位置更新请求的LAI要加到相应的表中。
这两个表的容量至少要有10个表项,当表项数目超过表的容量时,最早的表项内容删除。
成功的进行位置更新后,MS在SIM卡中置UPDATED状态位(UPDATED状态表明最后一次位置更新请求成功,同时此时LAI、TMSI,加密的密钥和加密序列号都应该保存在SIM卡中),并存储新的位置区信息。
正常位置更新、周期性位置更新和IMSI附着位置更新流程基本相同(不同之处在下面各小节中详细描述),流程如下图:图1 位置更新流程(1) MS在空中接口的接入信道上向BTS发送Channel Request(该消息内含接入原因值为位置更新);(2) BTS向BSC发送Channel Required消息;(3) BSC收到Channel Required后,分配信令信道,向BTS发送Channel Activation;(4) BTS收到Channel Activation后,如果信道类型正确,则在指定信道上开功率放大器,上行开始接收信息,并向BSC发送Channel Activation Acknowledge;(5) BSC通过BTS向MS发送Immediate Assignment Command;(6) MS发SABM帧接入;(7) BTS回UA帧进行确认;(8) BTS向BSC发Establishment Indication,该消息中包含了Location Update Request消息内容;(9) BSC建立A接口SCCP链接,向MSC发送Location Update Request,该消息中包含了当前小区的CGI信息;(10) MSC向BSC回链接确认消息;(11) MSC向MS回位置更新接受消息,表明位置更新成功;(12) 在网络侧拒绝本次位置更新时,网络侧下发消息给MS;(13) 若MSC侧选择“位置更新时分配TMSI”为否,则在位置更新的过程中,MS没有“TMSI Reallocation Complete”消息的上报。
(14) 从此处开始网络侧启动信道释放流程,详细解释见释放流程部分。
1.2鉴权成功鉴权成功流程示意如图2所示。
图2 鉴权成功流程(1) AUTHENTICATION REQUEST消息中包含一个随机数(RAND)和CKSN号码,RAND 共128bit。
(2) AUTHENTICATION RESPONSE消息中包含一个响应数SRES(由RAND和Ki经过A3算法计算获得)。
网络侧比较自己保存的SRES和AUTHENTICATION RESPONSE消息中的SRES是否一致,若一致则鉴权通过。
如果AUTHENTICATION RESPONSE消息验证通过,则进入其他后续子流程(如:加密流程)。
1.3 正常释放流程MS在正常接入以后,如果因为业务需求(如用户挂机),可以主动发起释放,其流程如图3所示。
图3 MS发起的释放流程(1) 通话完毕,主叫方挂机,主叫手机给MSC发送Disconnect消息;(2) MSC向MS发送Release消息(同时MSC回给对应的被叫下发Disconnect消息);(3) MS释放MM连接,向MSC回Release Complete消息;(4) MSC收到MS的Release Complete消息,释放MM连接,向BSC发Clear Command 消息,通知BSC释放占用的A接口资源和无线接口资源;(5) BSC向MS下发Channel Release,要求MS和BTS释放无线口逻辑信道;(6) MS向BTS发DISC帧,表示已释放逻辑信道;(7) BTS向MS发UA帧确认;MS收到UA帧后,返回到空闲模式;(8) BSC向BTS发Deactivate SACCH,去活随路信道;(9) BTS收到MS的DISC帧后,向BSC回Release Indication,表明MS已经释放了无线接口的逻辑信道;(10) BSC向BTS发RF Channel Release,释放无线口物理信道;(11) BTS向BSC发RF Channel Release Acknowledge,表示已释放无线口物理信道;(12) BSC向MSC回Clear Complete;(13) MSC向BSC发RLSD,释放SCCP链接;(14) BSC向MSC回RLSD Complete,表示已释放SCCP链接。
1.4 切换流程1.4.1 BSC内切换流程1.信令流程图4 BSC内正常切换流程2.流程说明(1) MS在空中接口的SACCH上向BTS1发送Measurement Report,BTS1再转发给BSC;(2) BSC收到Measurement Report后,根据Measurement Report的信息,判断需要将该MS切换到BSC内的其他小区,则BSC向目标小区的BTS2发送Channel Activation,激活信道;(3) BTS2收到Channel Activation后,如果信道类型正确,则在指定信道上开功率放大器,上行开始接收信息,并向BSC发送Channel Activation Acknowledge;(4) BSC收到BTS2的Channel Activation Acknowledge后,发送Handover CMD 给BTS1,由BTS1转发给MS,Um接口中该消息在FACCH上发送。
(5) MS接收到Handover CMD 后,在BTS2尝试接入,发送Handover Access 给BTS2;(6) BTS2收到MS的Handover Access后发送Handover Detect给BSC,通知收到切换接入消息;(7) 对于异步切换,即BTS1和BTS2是属于不同的基站,BTS2发送Handover Detect的同时也向MS发送PHY INFO,该消息包括MS能正确接入的同步信息等内容;但如果是同步切换,即BTS1和BTS2属于相同基站时,不会有PHY INFO 消息的下发。
(8) 对异步切换,MS接收到PHY INFO后,在FACCH上发送SABM到BTS2;但对于同步切换,MS在发送Handover Access后很快就会发送SABM帧给BTS2。
(9) BTS2收到第一个SABM帧后,将发送EST IND给BSC,通知BSC无线链路建立。
(10) 同时BTS2在FACCH上给MS回应UA帧,通知MS无线链路层建立。
(11) 至此,MS在FACCH上发送Handover Complete给BTS2,BTS2转发Handover Complete给BSC,通知BSC切换完成。
(12) BSC将发送Handover Performed 给MSC,通知MSC进行了一次切换,同时BSC将对BTS1的老信道发起本地释放流程,释放信道。
1.4.2 BSC间切换流程1.信令流程图5 BSC间正常切换流程2.流程说明BSC间的切换流程与BSC内切换流程的差异只在于多了几条A接口信令,因此,这里只对不同的信令进行说明。
其他信令说明,请参见BSC内切换流程。
(1) MS需要切换到BSC2所属的小区时,BSC1发送Handover Required给MSC,请求发起出BSC切换。
(2) MSC收到Handover Required后,发送Handover Request给目标BSC2;(3) BSC2在激活新信道后,发送Handover REQ ACK给MSC,通知MSC信道已经准备好;(4) MSC接收到Handover REQ ACK 后,发送Handover CMD给BSC1,BSC1发送Handover CMD给MS,通知MS在新信道接入。
(5) MSC收到BSC2发送的Handover CMP后,发送Clear CMD给BSC1,BSC1发起本地释放,释放老信道,同时回应Clear CMP给MSC,表示清除完成。
1.5 加密正常流程信令流程图6 加密正常流程(1) 加密模式设置流程中,MSC向BSC发一条Cipher Mode CMD命令,该消息中包含要求的加密算法和密钥Kc(包括要求不加密),以及是否要求MS在Ciphering Mode CMP中包括IMEI;(2) BSC 根据MSC的Cipher Mode CMD命令中的加密算法、BSC允许的加密算法以及MS支持的加密算法来最终决定采用的算法,然后通知BTS;(3) BSC向MS发送Ciphering Mode CMD命令,用来通知MS所选择的加密算法;(4) MS 收到Ciphering Mode CMD命令后,启动加密模式的传送,然后向系统返回Ciphering Mode CMP;(5) 收到MS的Ciphering Mode CMP消息后向;BSC通知MSC Cipher Mode CMP。
1.6 呼叫流程1.6.1 移动台主叫的确定(早指配)1.信令流程图 7 移动始发呼叫的确定(早指配)(1) MS在空中接口的接入信道上(RACH上)向BTS发送Channel Request(该消息内含接入原因值为MOC。
但是该消息中的原因值并不完全准确,因为MS在做移动主叫和IMSI分离时都填的是该原因值。
