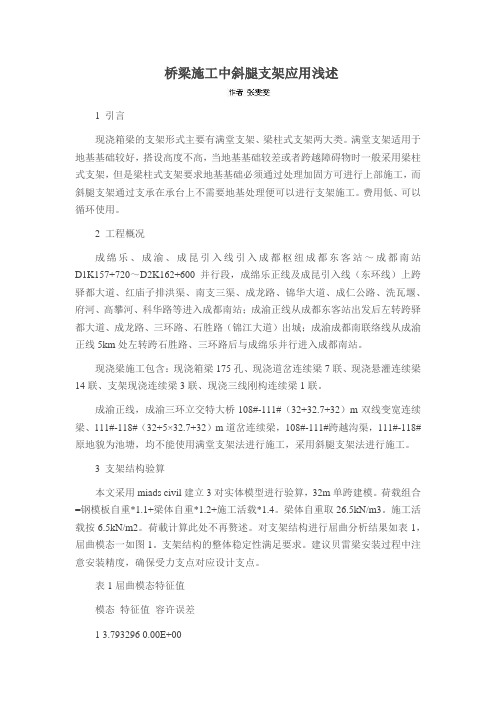

桥梁施工中斜腿支架应用浅述1 引言现浇箱梁的支架形式主要有满堂支架、梁柱式支架两大类。
满堂支架适用于地基基础较好，搭设高度不高，当地基基础较差或者跨越障碍物时一般采用梁柱式支架，但是梁柱式支架要求地基基础必须通过处理加固方可进行上部施工，而斜腿支架通过支承在承台上不需要地基处理便可以进行支架施工。
费用低、可以循环使用。
2 工程概况成绵乐、成渝、成昆引入线引入成都枢纽成都东客站～成都南站D1K157+720～D2K162+600并行段，成绵乐正线及成昆引入线（东环线）上跨驿都大道、红庙子排洪渠、南支三渠、成龙路、锦华大道、成仁公路、洗瓦堰、府河、高攀河、科华路等进入成都南站；成渝正线从成都东客站出发后左转跨驿都大道、成龙路、三环路、石胜路（锦江大道）出城；成渝成都南联络线从成渝正线5km处左转跨石胜路、三环路后与成绵乐并行进入成都南站。
现浇梁施工包含：现浇箱梁175孔、现浇道岔连续梁7联、现浇悬灌连续梁14联、支架现浇连续梁3联、现浇三线刚构连续梁1联。
成渝正线，成渝三环立交特大桥108#-111#（32+32.7+32）m双线变宽连续梁、111#-118#（32+5×32.7+32）m道岔连续梁，108#-111#跨越沟渠，111#-118#原地貌为池塘，均不能使用满堂支架法进行施工，采用斜腿支架法进行施工。
3 支架结构验算本文采用miads civil建立3对实体模型进行验算，32m单跨建模。
荷载组合=钢模板自重*1.1+梁体自重*1.2+施工活载*1.4。
梁体自重取26.5kN/m3。
施工活载按6.5kN/m2。
荷載计算此处不再赘述。
对支架结构进行屈曲分析结果如表1，屈曲模态一如图1。
支架结构的整体稳定性满足要求。
建议贝雷梁安装过程中注意安装精度，确保受力支点对应设计支点。
表1屈曲模态特征值模态特征值容许误差1 3.793296 0.00E+002 4.074318 0.00E+003 4.335062 1.03E-12根据《钢结构设计规范》贝雷片材料的容许应力f=310MPa，civil对贝雷片分析的应力结果最大值为254.9MPa。
目录第一章工程概况 (2)1.1工程概况..........................................第二章编制依据 (2)第三章施工计划 (3)3.1、进度计划.........................................3.2、材料、机械设备计划............................... 第四章施工工艺技术. (5)4.2、施工方法.........................................4.3、检查验收........................................第五章施工安全保障措施 (17)5.1、组织保障........................................5.2、技术措施........................................5.3、应急预案........................................5.4、监测监控........................................第六章劳动力计划 (22)6.1、劳动力计划安排.................................. 第七章支架计算书.. (23)23 36 15171718 22221、1型排架受力验算. .................. 错误！未定义书签。
2、2型排架受力验算. ..................................第八章附图. (27)23第一章工程概况1.1工程概况本标段主要施工从起点西城街交叉口南侧60m，至终点克西街交叉口北侧200m，全长1050m，在现状西外环路地面道路上新建高架桥，在西城街交叉口南侧设置有两对剪刀形上下匝道，同时对改建地面道路及两侧绿化带、人行道，同步改建雨水、污水、给水、电力、电信、燃气、热力管线，全线新建雨水口。
桥梁墩身（桥台）施工盘扣式脚手架搭设专项方案1、盘扣式脚手搭设，（1）全部施工支架采用直径φ48，壁厚不小于3.2mm的钢管盘扣式支架进行搭设，桥台内支架采用承重支架搭设方案，外支架采用上人双排外脚手架标准搭设。
①内支架纵横向间距60cm（横距）×60（纵距）×150cm（步距）；外架翼缘板和非承重部位等采用90cm（横距）×90（纵距）×150cm（步距），在每根支架顶部与底部设置可调标准型可调底座及托撑。
支架布置图详见图3.5.2所示图3.5-4 可调托撑伸出顶层水平杆的悬臂长度（单位：mm）④支撑架可调底座丝杆插入立杆长度不得小于15cm，丝杆外露长度不易大于30cm，作为扫地杆的最底层水平杆中心线距离可调底座的底板不应大于55cm。
⑤每道剪刀撑跨越立杆的根数应符合下表要求。
斜杆与地面的倾角应在45°～60°之间。
表3.5-1 剪刀撑跨越立杆的最多根数⑥剪刀撑斜杆的接长采用搭接或对接方式，搭接应符合下列规定。
a、剪刀撑接长时，搭接长度不应小于1m，并采用不少于2个旋转扣件固定。
端部扣件盖板的边缘至杆端的距离不应小于100mm。
b、剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不应大于150mm。
⑤脚手架顶托上分别布置纵向15×15cm方木进行分配梁；纵向分配梁按照：翼缘板及底板横向布置10×10cm的方木（间距30cm），空心桥台顶板底部按照纵向布置10×10cm的方木间距20cm。
⑦土层地基长的立杆下可调底座垫板的长度不宜小于2跨（≥2m）。
当地基高差较大时，利用立杆节点位差配合可调底座进行调整。
1——立杆；2——水平杆；3——连接盘；4——可调底座；图3.5-5 可调底座调整立杆连接盘示意图（2）在桥台四周及空心部位按上述方案搭设脚手架，同时将其作为钢筋绑扎及模板安装支架，设置好水平杆、剪力撑确保支架的稳定性。
满堂支架搭设施工技术交底1技术交底范围xxx大桥满堂支架施工。
2设计情况碗口式满堂支架：适用于引桥第一联，第三联。
3施工工艺流程工艺流程如下：施工准备→地基处理及基础→铺设枕木→支架搭设→分配方木铺设→分配条木+铺管铺设→铺放模板→支架预压/观测→卸载→调整底模→箱梁钢筋/混凝土/预应力施工→拆除模板、卸落支架。
3.1支架搭设形式本桥共设置三种三种支架搭设形式：○1纵横间距90×60cm，布距1.2m。
○2纵横间距90×90cm，布距1.2m。
○3纵横间距60×60cm，布距1.2m。
④纵横间距60×90cm，布距1.2m。
右幅。
其搭设形式如图1所示。
图3.1-1标准段支架图系粱下支架搭设示意图3．2 基础与地基处理①、持力层选择通过计算碗口件立杆基础地基承载力不小于112.2kN/㎡，故选取粉质粘土层作为支架地基持力层，地基承载力为140 kN/㎡。
（我部相应段落地勘报告中显示的覆土地质情况）②、支架普通地基处理由于本桥梁体支架搭设时间处于7至9月份，降雨较多，为避免降雨引起地基出现不均匀沉降，对梁体满堂支架地基表面进行清表30cm，并将场地进行平整碾压，对地基承载力进行检测，达到要求以后在地基表面填筑30cm厚砂砾石，机械压实，压实度达93%，然后在砂砾石层面上浇20㎝厚C20混凝土。
③、支架地基处理填筑合格土石料，分层填筑，层厚不大于40cm，粒径不大于层厚2/3，第一层回填时可使用大块石料，但粒径不大于40cm，使粒料填挤密实，换填压实度不小于93%，换填至地基标高后，在表面填筑砂砾石浇筑20cm厚C20砼。
3.3碗扣式满堂支架搭设（1）、支架搭设○1、脚手架搭设前先根据支架设计方案在已处理好的地基上进行测量，确定纵横定位线，确定立杆布置位置并摆设方木。
○2、在已处理好的枕木上安装托座，然后将立杆插在其上，采用2.4m、3.0m不同长度立杆交错，参差布置，其余各层均采用3m的立杆接长，顶面再用0.6m或0.3m（特别加工而成）的立杆找平，以避免立杆接头处于同一水平面，当相邻立杆基础高度小于0.3m时，可直接用上托座调整高度，使立杆碗扣接头处于同一水平面内。
