NTC特性

ntc温敏电阻
NTC（Negative Temperature Coefficient）温敏电阻是一种随温
度下降而电阻值减小的热敏电阻。

其电阻随温度的变化呈负温度系数，即温度升高时电阻减小，温度降低时电阻增加。

这种性质使得NTC温敏电阻在温度测量、温度补偿和温度敏感控
制等领域有广泛的应用。

以下是关于NTC温敏电阻的一些基本信息：
1.工作原理： NTC温敏电阻的电阻值变化与其材料的温度敏
感性有关。

通常，NTC温敏电阻由氧化物（例如，锰氧化铜）制成。

随着温度的升高，氧化物晶格中的自由电子增多，电子迁移变得更加容易，从而电阻值减小。

2.特性曲线：NTC温敏电阻的电阻-温度特性曲线呈指数关系，即在一定温度范围内，电阻值随温度呈指数下降。

这种特性使得NTC温敏电阻在一些特定的温度范围内对温度变化更为敏感。

3.应用领域： NTC温敏电阻广泛用于温度测量、温度补偿和
温度控制等方面。

它们可以作为温度传感器，被嵌入到电子设备、电路中，用于测量和监控环境温度。

4.热敏控制： NTC温敏电阻还常用于热敏控制电路中，例如
用于电源电路的过热保护、温度补偿电路等。

在这些应用中，NTC温敏电阻能够提供可靠的温度敏感特性。

5.替代传感器：在一些应用中，NTC温敏电阻也被用作替代
传感器，例如在测量液体温度或表面温度方面。

总的来说，NTC温敏电阻因其负温度系数的特性，在温度敏感应用中扮演着重要的角色。

在选择和使用时，需要考虑其特性曲线、温度范围以及精度等因素。

NTC热敏电阻特性参数基本知识热敏电阻分为两类,分别为:1.NTC负温度系数热敏电阻2.PTC正温度系数热敏电阻热敏电阻的物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。

电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中： R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B： B值〔K〕B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2)1/T1-1/T2 1/T1-1/T2其中： B： B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比δ= W/T-Ta = I2 R/T-Ta 其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta: 室温〔℃〕I: 在温度T时加热敏电阻上的电流值〔mA〕R: 在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。

热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。

电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1oC，其电阻值变化程度的系数〔即变化率〕，用α=1/R?dR/dT 表示，计算式为：α = 1/R?dR/dT×100 = -B/T2×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B： B值〔K〕热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强．由于半导体热敏电阻有独特的性能，所以在应用方面，它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件．热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔．一、PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．钛酸钡晶体属于钙钛矿型结构，是一种铁电材料，纯钛酸钡是一种绝缘材料．在钛酸钡材料中加入微量稀土元素，进行适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC效应，此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关．钛酸钡半导瓷是一种多晶材料，晶粒之间存在着晶粒间界面．该半导瓷当达到某一特定温度或电压，晶体粒界就发生变化，从而电阻急剧变化．钛酸钡半导瓷的PTC效应起因于粒界（晶粒间界）．对于导电电子来说，晶粒间界面相当于一个势垒．当温度低时，由于钛酸钡内电场的作用，导致电子极容易越过势垒，则电阻值较小．当温度升高到居里点温度（即临界温度）附近时，内电场受到破坏，它不能帮助导电电子越过势垒．这相当于势垒升高，电阻值突然增大，产生PTC效应．钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型，它们分别从不同方面对PTC效应作出了合理解释．实验表明，在工作温度范围内，PTC热敏电阻的电阻-温度特性可近似用实验公式表示：RT=RT0expBp（T-T0）式中RT、RT0表示温度为T、T0时电阻值，Bp为该种材料的材料常数．PTC效应起源于陶瓷的粒界和粒界间析出相的性质，并随杂质种类、浓度、烧结条件等而产生显著变化．最近，进入实用化的热敏电阻中有利用硅片的硅温度敏感元件，这是体型且精度高的PTC热敏电阻，由n型硅构成，因其中的杂质产生的电子散射随温度上升而增加，从而电阻增加．PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻．PTC热敏电阻在工业上可用作温度的测量与控制，也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度，利用本身加热作气体分析和风速机等方面．下面简介一例对加热器、马达、变压器、大功率晶体管等电器的加热和过热保护方面的应用。

NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随着温度的升高而减小，温度降低时则电阻值增加。

它广泛应用于温度测量、温度控制以及温度补偿等领域。

了解NTC热敏电阻的特性参数对于正确选择和使用该器件至关重要。

下面将介绍NTC热敏电阻的基本知识以及其特性参数。

1.NTC热敏电阻的材料2.NTC热敏电阻的电阻温度特性NTC热敏电阻的电阻温度特性是指在一定温度范围内，NTC热敏电阻的电阻值随温度的变化规律。

一般来说，NTC热敏电阻的电阻值在室温附近随温度线性下降。

即温度升高，电阻值减小；温度降低，电阻值增加。

这种特性可以通过温度系数来描述，即NTC热敏电阻的温度系数为负值。

3.NTC热敏电阻的温度系数NTC热敏电阻的温度系数（α）是指在一定温度范围内，电阻值单位变化所对应的温度变化。

一般用%/°C来表示。

温度系数越大，NTC热敏电阻的灵敏度越高。

常见的NTC热敏电阻的温度系数范围为-1%~-6%/°C。

4.NTC热敏电阻的额定电阻值与温度关系NTC热敏电阻的额定电阻值只是一个参考值，一般在室温下测量得到。

随着温度的变化，NTC热敏电阻的电阻值也会相应改变。

实际应用时，需要根据具体的温度测量范围和精度要求，选择合适的NTC热敏电阻型号和相应的电阻值。

5.NTC热敏电阻的温度测量范围和精度6.NTC热敏电阻的响应时间7.NTC热敏电阻的封装形式综上所述，NTC热敏电阻的特性参数包括电阻温度特性、温度系数、额定电阻值与温度关系、温度测量范围和精度、响应时间以及封装形式等。

在选择和应用NTC热敏电阻时，需要根据实际需求和具体的设计要求进行综合考虑。

这些基本知识的掌握能够帮助工程师正确选择和使用NTC热敏电阻，从而确保系统的稳定性和性能。

NTC工作原理及应用关键信息项：1、 NTC 的定义及特性名称：＿___________________________工作温度范围：＿___________________________电阻值范围：＿___________________________精度等级：＿___________________________2、 NTC 的工作原理材料特性：＿___________________________电阻与温度的关系：＿___________________________电学特性：＿___________________________3、 NTC 的应用领域消费电子：＿___________________________工业控制：＿___________________________汽车电子：＿___________________________医疗设备：＿___________________________4、 NTC 应用中的注意事项安装方式：＿___________________________环境影响：＿___________________________可靠性问题：＿___________________________11 NTC 的定义及特性NTC 是 Negative Temperature Coefficient 的缩写，即负温度系数热敏电阻。

它是一种电阻值随温度上升而下降的电子元件。

111 NTC 的工作温度范围通常较广，可以从低温到高温，具体取决于其材料和制造工艺。

一般常见的工作温度范围在－55℃至＋150℃之间。

112 NTC 的电阻值范围也有很大的差异，从几欧姆到几兆欧姆不等。

113 精度等级是衡量 NTC 性能的重要指标之一，常见的精度等级有1%、2%、5%等。

12 NTC 的工作原理NTC 主要由具有负温度系数的半导体材料制成。

121 其材料特性决定了在温度变化时，载流子的浓度和迁移率发生改变，从而导致电阻值的变化。

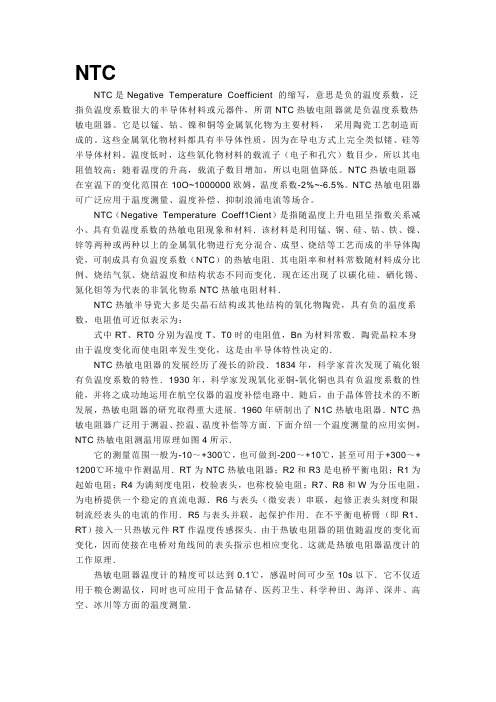

NTCNTC是Negative Temperature Coefficient 的缩写，意思是负的温度系数，泛指负温度系数很大的半导体材料或元器件，所谓NTC热敏电阻器就是负温度系数热敏电阻器。

它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。

这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。

温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。

NTC热敏电阻器在室温下的变化范围在10O~1000000欧姆，温度系数-2%~-6.5%。

NTC热敏电阻器可广泛应用于温度测量、温度补偿、抑制浪涌电流等场合。

NTC（Negative Temperature Coeff1Cient）是指随温度上升电阻呈指数关系减小、具有负温度系数的热敏电阻现象和材料．该材料是利用锰、铜、硅、钴、铁、镍、锌等两种或两种以上的金属氧化物进行充分混合、成型、烧结等工艺而成的半导体陶瓷，可制成具有负温度系数（NTC）的热敏电阻．其电阻率和材料常数随材料成分比例、烧结气氛、烧结温度和结构状态不同而变化．现在还出现了以碳化硅、硒化锡、氮化钽等为代表的非氧化物系NTC热敏电阻材料．NTC热敏半导瓷大多是尖晶石结构或其他结构的氧化物陶瓷，具有负的温度系数，电阻值可近似表示为：式中RT、RT0分别为温度T、T0时的电阻值，Bn为材料常数．陶瓷晶粒本身由于温度变化而使电阻率发生变化，这是由半导体特性决定的．NTC热敏电阻器的发展经历了漫长的阶段．1834年，科学家首次发现了硫化银有负温度系数的特性．1930年，科学家发现氧化亚铜-氧化铜也具有负温度系数的性能，并将之成功地运用在航空仪器的温度补偿电路中．随后，由于晶体管技术的不断发展，热敏电阻器的研究取得重大进展．1960年研制出了N1C热敏电阻器．NTC热敏电阻器广泛用于测温、控温、温度补偿等方面．下面介绍一个温度测量的应用实例，NTC热敏电阻测温用原理如图4所示．它的测量范围一般为-10～+300℃，也可做到-200～+10℃，甚至可用于+300～+ 1200℃环境中作测温用．RT为NTC热敏电阻器；R2和R3是电桥平衡电阻；R1为起始电阻；R4为满刻度电阻，校验表头，也称校验电阻；R7、R8和W为分压电阻，为电桥提供一个稳定的直流电源．R6与表头（微安表）串联，起修正表头刻度和限制流经表头的电流的作用．R5与表头并联，起保护作用．在不平衡电桥臂（即R1、RT）接入一只热敏元件RT作温度传感探头．由于热敏电阻器的阻值随温度的变化而变化，因而使接在电桥对角线间的表头指示也相应变化．这就是热敏电阻器温度计的工作原理．热敏电阻器温度计的精度可以达到0.1℃，感温时间可少至10s以下．它不仅适用于粮仓测温仪，同时也可应用于食品储存、医药卫生、科学种田、海洋、深井、高空、冰川等方面的温度测量．。

NTC热敏电阻特性参数基本知识NTC热敏电阻（Negative Temperature Coefficient Thermistor）是一种温度敏感的电阻器件，其电阻值随温度的升高而下降。

它具有快速响应、高精度、可靠性高等特点，被广泛应用于温度测量、温度补偿、过热保护等领域。

一、NTC热敏电阻的结构与原理NTC热敏电阻由导电粒子均匀分布在陶瓷或聚合物基底中组成。

当温度升高时，导电粒子随之受热膨胀，导致电阻器的电阻值下降；反之，当温度下降时，导电粒子缩小，电阻值则上升。

这种负温度系数的特性使得NTC热敏电阻可以作为温度变化的传感器使用。

二、NTC热敏电阻的温度特性1. 热敏特性（Temperature Coefficient of Resistance，TCR）：TCR是NTC热敏电阻电阻值随温度变化的斜率，通常以ppm/℃或%/℃来表示。

TCR越大，NTC热敏电阻对温度变化的灵敏度越高。

2. 零点电阻（Zero Power Resistance）：零点电阻指NTC热敏电阻在零功率状态下的电阻值。

NTC热敏电阻的零点电阻通常在室温（25℃）下测量。

3. B值（B Value）：B值是NTC热敏电阻数据表的一个重要参数，用于描述NTC热敏电阻电阻值与温度之间的关系。

B值越大，NTC热敏电阻对温度变化的响应越快。

三、NTC热敏电阻的封装形式与特点1.芯片型：芯片型NTC热敏电阻封装小巧，适合高密度集成电路板焊接使用。

常见的封装形式有0402、0603、0805等。

2.线材型：线材型NTC热敏电阻采用线材引出，方便直接连接电路。

常见的线材型NTC热敏电阻有带头、带露点、带保护套等。

3.壳体型：壳体型NTC热敏电阻采用外壳封装，结构较为坚固，适用于恶劣环境下的温度检测和控制。

常见的壳体型NTC热敏电阻有玻璃封装、金属封装等。

四、NTC热敏电阻的应用1.温度测量：NTC热敏电阻可以通过测量其电阻值来获取温度信息，广泛应用于温度计、恒温器、温度传感器等领域。

ntc温度传感器的工作原理NTC温度传感器是一种常见的温度测量设备，其工作原理基于热敏效应。

在本文中，我们将详细介绍NTC温度传感器的工作原理。

一、什么是NTC温度传感器？NTC是Negative Temperature Coefficient（负温度系数）的缩写，意味着当温度升高时，NTC材料的电阻值会下降。

NTC温度传感器由这种特殊材料制成，并用于测量环境或物体的温度。

它们广泛应用于家电、汽车、医疗设备等领域。

二、NTC材料的特性1. 负温度系数：当温度升高时，NTC材料的电阻值会下降。

2. 热敏效应：NTC材料对温度变化非常敏感，可以快速响应并提供准确的测量结果。

3. 非线性特性：NTC材料的电阻-温度关系呈非线性曲线，需要校准和补偿来提高精确性。

三、NTC温度传感器的结构1. NTC元件：NTC元件是由特殊材料制成的小型电阻器件。

它通常是一个陶瓷圆柱体，表面覆盖有导电材料。

NTC元件的电阻值随温度变化而变化。

2. 外壳：NTC温度传感器的外壳通常由金属或塑料制成，用于保护NTC元件并提供机械支撑。

3. 连接线：连接线用于将NTC温度传感器与电路板或测量设备连接起来。

四、NTC温度传感器的工作原理NTC温度传感器利用热敏效应来测量温度。

当环境或物体的温度发生变化时，NTC材料的电阻值也会相应地发生变化。

1. 电阻-温度关系NTC材料的电阻-温度关系呈现出非线性曲线。

随着温度升高，NTC 材料的导电能力增强，导致电阻值下降。

这种关系可以通过查找或实验得到一个特定的电阻-温度曲线。

2. 电路连接在典型的应用中，NTC元件与一个电路连接在一起。

该电路通常包括一个参考电压源和一个测量设备（如微处理器）。

参考电压源为NTC 元件提供恒定的电压。

测量设备用于测量NTC元件的电阻值，并基于已知的电阻-温度曲线计算出温度值。

3. 工作原理当NTC温度传感器与待测物体接触时，NTC元件会受到待测物体的温度影响。

NTC热敏电阻特性参数基本知识热敏电阻分为两类,分别为:1.NTC负温度系数热敏电阻2.PTC正温度系数热敏电阻热敏电阻的物理特性用下列参数表示：电阻值、B值、耗散系数、热时间常数、电阻温度系数。

电阻值：R〔Ω〕电阻值的近似值表示为：R2=R1exp[1/T2-1/T1]其中： R2：绝对温度为T2〔K〕时的电阻〔Ω〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕B： B值〔K〕B值：B〔k〕B值是电阻在两个温度之间变化的函数，表达式为：B= InR1-InR2 =2.3026(1ogR1-1ogR2)1/T1-1/T2 1/T1-1/T2其中： B： B值〔K〕R1：绝对温度为T1〔K〕时的电阻〔Ω〕R2：绝对温度为T2〔K〕时的电阻〔Ω〕耗散系数：δ〔mW/℃〕耗散系数是物体消耗的电功与相应的温升值之比δ= W/T-Ta = I2 R/T-Ta 其中：δ：耗散系数δ〔mW/℃〕W：热敏电阻消耗的电功〔mW〕T：达到热平衡后的温度值〔℃〕Ta: 室温〔℃〕I: 在温度T时加热敏电阻上的电流值〔mA〕R: 在温度T时加热敏电阻上的电流值〔KΩ〕在测量温度时，应注意防止热敏电阻由于加热造成的升温。

热时间常数：τ〔sec.〕热敏电阻在零能量条件下，由于步阶效应使热敏电阻本身的温度发生改变，当温度在初始值和最终值之间改变63.2％所需的时间就是热时间系数τ。

电阻温度系数：α〔%/℃〕α是表示热敏电阻器温度每变化1oC，其电阻值变化程度的系数〔即变化率〕，用α=1/R?dR/dT 表示，计算式为：α = 1/R?dR/dT×100 = -B/T2×100其中：α：电阻温度系数〔%/℃〕R：绝对温度T〔K〕时的电阻值〔Ω〕B： B值〔K〕热敏电阻是开发早、种类多、发展较成熟的敏感元器件．热敏电阻由半导体陶瓷材料组成，利用的原理是温度引起电阻变化．若电子和空穴的浓度分别为n、p，迁移率分别为μn、μp，则半导体的电导为：σ=q（nμn pμp）因为n、p、μn、μp都是依赖温度T的函数，所以电导是温度的函数，因此可由测量电导而推算出温度的高低，并能做出电阻-温度特性曲线．这就是半导体热敏电阻的工作原理．热敏电阻包括正温度系数（PTC）和负温度系数（NTC）热敏电阻，以及临界温度热敏电阻（CTR）．它们的电阻-温度特性如图1所示．热敏电阻的主要特点是：①灵敏度较高，其电阻温度系数要比金属大10～100倍以上，能检测出10-6℃的温度变化；②工作温度范围宽，常温器件适用于-55℃～315℃，高温器件适用温度高于315℃（目前最高可达到2000℃），低温器件适用于-273℃～55℃；③体积小，能够测量其他温度计无法测量的空隙、腔体及生物体内血管的温度；④使用方便，电阻值可在0.1～100kΩ间任意选择；⑤易加工成复杂的形状，可大批量生产；⑥稳定性好、过载能力强．由于半导体热敏电阻有独特的性能，所以在应用方面，它不仅可以作为测量元件（如测量温度、流量、液位等），还可以作为控制元件（如热敏开关、限流器）和电路补偿元件．热敏电阻广泛用于家用电器、电力工业、通讯、军事科学、宇航等各个领域，发展前景极其广阔．一、PTC热敏电阻PTC（Positive Temperature Coeff1Cient）是指在某一温度下电阻急剧增加、具有正温度系数的热敏电阻现象或材料，可专门用作恒定温度传感器．该材料是以BaTiO3或SrTiO3或PbTiO3为主要成分的烧结体，其中掺入微量的Nb、Ta、Bi、Sb、Y、La等氧化物进行原子价控制而使之半导化，常将这种半导体化的BaTiO3等材料简称为半导（体）瓷；同时还添加增大其正电阻温度系数的Mn、Fe、Cu、Cr的氧化物和起其他作用的添加物，采用一般陶瓷工艺成形、高温烧结而使钛酸铂等及其固溶体半导化，从而得到正特性的热敏电阻材料．其温度系数及居里点温度随组分及烧结条件（尤其是冷却温度）不同而变化．钛酸钡晶体属于钙钛矿型结构，是一种铁电材料，纯钛酸钡是一种绝缘材料．在钛酸钡材料中加入微量稀土元素，进行适当热处理后，在居里温度附近，电阻率陡增几个数量级，产生PTC效应，此效应与BaTiO3晶体的铁电性及其在居里温度附近材料的相变有关．钛酸钡半导瓷是一种多晶材料，晶粒之间存在着晶粒间界面．该半导瓷当达到某一特定温度或电压，晶体粒界就发生变化，从而电阻急剧变化．钛酸钡半导瓷的PTC效应起因于粒界（晶粒间界）．对于导电电子来说，晶粒间界面相当于一个势垒．当温度低时，由于钛酸钡内电场的作用，导致电子极容易越过势垒，则电阻值较小．当温度升高到居里点温度（即临界温度）附近时，内电场受到破坏，它不能帮助导电电子越过势垒．这相当于势垒升高，电阻值突然增大，产生PTC效应．钛酸钡半导瓷的PTC效应的物理模型有海望表面势垒模型、丹尼尔斯等人的钡缺位模型和叠加势垒模型，它们分别从不同方面对PTC效应作出了合理解释．实验表明，在工作温度范围内，PTC热敏电阻的电阻-温度特性可近似用实验公式表示：RT=RT0expBp（T-T0）式中RT、RT0表示温度为T、T0时电阻值，Bp为该种材料的材料常数．PTC效应起源于陶瓷的粒界和粒界间析出相的性质，并随杂质种类、浓度、烧结条件等而产生显著变化．最近，进入实用化的热敏电阻中有利用硅片的硅温度敏感元件，这是体型且精度高的PTC热敏电阻，由n型硅构成，因其中的杂质产生的电子散射随温度上升而增加，从而电阻增加．PTC热敏电阻于1950年出现，随后1954年出现了以钛酸钡为主要材料的PTC热敏电阻．PTC热敏电阻在工业上可用作温度的测量与控制，也用于汽车某部位的温度检测与调节，还大量用于民用设备，如控制瞬间开水器的水温、空调器与冷库的温度，利用本身加热作气体分析和风速机等方面．下面简介一例对加热器、马达、变压器、大功率晶体管等电器的加热和过热保护方面的应用。

NTC温度传感器
NTC（Negative Temperature Coefficient）温度传感器是一种广泛应用于工业自动化领域的传感器。

它基于热电阻效应，随温度的变化而改变电阻值，进而反映出温度的变化。

NTC温度传感器的工作原理简单而可靠，被广泛用于温度测量和控制领域。

工作原理
NTC温度传感器是基于氧化物、金属、陶瓷等材料构成的热敏元件。

当该元件受到温度变化时，其电阻值发生变化，呈现出负温度系数的特性。

这意味着随着温度的升高，电阻值降低；反之，温度降低时电阻值增加。

特点
NTC温度传感器具有以下特点：
1.灵敏度高：对温度变化的响应速度快。

2.测量范围广：能够覆盖从极低温度到高温度的范围。

3.稳定性强：长期使用不易失效。

4.尺寸小巧：易于集成到各种设备中。

5.成本低廉：制造成本较低。

应用领域
NTC温度传感器在工业自动化中有着广泛的应用，包括但不限于以下领域：•温度控制：用于空调、冰箱、热水器等家电产品中的温度控制。

•温度测量：用于实时监测工业生产中的温度变化。

•温度补偿：用于补偿电子设备中温度变化带来的影响。

总结
NTC温度传感器作为一种简单而有效的温度传感器，在工业领域得到了广泛的应用。

其高灵敏度、稳定性强以及适用于广泛的温度范围，使其成为工程师在温度测量和控制方面的重要选择。

随着技术的发展，NTC温度传感器在自动化控制系统中发挥着越来越重要的作用。

NTC 热敏电阻的特性与应用
一、NTC 热敏电阻的定义
NTC(Negative Temperature Coefficient) 热敏电阻，也叫做负温度系数热敏电阻，是一种半导体材料制作的电阻器件，其电阻值随着温度的升高而减小，反之亦然。

二、NTC 热敏电阻的特性
NTC 热敏电阻的主要特性是其电阻值与温度之间的关系，即它的电阻值随温度的变化而变化。

当温度升高时，NTC 热敏电阻的电阻值会减小，而当温度降低时，其电阻值会增加。

这种特性使得 NTC 热敏电阻在电路中有着广泛的应用。

三、NTC 热敏电阻的工作原理
NTC 热敏电阻的工作原理是基于半导体材料的特性。

NTC 热敏电阻材料中的载流子浓度随着温度的升高而增加，从而导致电阻值的减小。

反之，当温度降低时，载流子浓度减少，电阻值增加。

四、NTC 热敏电阻的应用
NTC 热敏电阻在电子电路中有着广泛的应用，下面列举几个常见的应用:
1. 温度传感器:NTC 热敏电阻可以作为温度传感器，将其连接到一个电路中，通过测量其电阻值可以推断出当时的温度。

2. 热保护器：由于 NTC 热敏电阻的电阻值随着温度的升高而减小，因此可以将其用作热保护器，当电路中的温度升高到一定程度时，NTC 热敏电阻的电阻值会减小到一定程度，从而切断电路，保护电路
不受过热的损坏。

3. 恒温控制器：通过将 NTC 热敏电阻与一个加热器和一个控制器相连，可以制作一个恒温控制器。

当温度升高时，NTC 热敏电阻的电阻值减小，控制器会切断加热器的电源，从而使温度保持恒定。
