探索者软件结构地下部分解决方案——TSJC2015基础后处理软件TSJC基础后处理软件是TSSD系列软件中的新秀产品，针对当前设计院在进行基础设计时存在的采用单一荷载组合、计算不透明、出图修改量大、普遍依赖设计经验、设计浪费等问题，在TSPT完美解决上部结构后处理问题的基础上，2015年推出的结构地下部分后处理解决方案，帮助设计院实现精细化设计、透明化计算、高效化绘图、并将安全性与经济性相结合,真正解决用户基础设计难题。
功能简介基于TSSD软件平台，全面支持AutoCAD所有平台；符合国家现行规范和标准；TSJC 的基本功能共分为四部分：基础资料、独立基础、桩基承台、基础工具、人防。
整体为开发放式、流程化菜单操作。
基础资料引导用户打开底层柱平面布置图，设置图层信息、孔点信息，绘图参数设置，埋入计算荷载，以及与Revit、PDMS等三维软件数据接口。
独立基础完成独立基础的布置、基础计算、地基计算、归并、详图绘制、编辑工具、校审、统计材料用量。
桩基承台完成桩基承台的布置、计算、归并、详图绘制、特性、编辑工具、校审、统计材料用量。
基础工具完成基坑详图参数化绘制，各类挡土墙计算，以及挡土墙详图绘制。
人防完成各类人防构件（门框墙、临空墙、隔墙等）的参数化绘图，以及各类人防墙在施工图中的快速布置。
功能特点1、专业向导程序在使用过程中，将菜单操作流程化，无处不在的体现了对用户的专业引导；将所有规范条文嵌入到整个基础设计过程中，让用户在不知不觉中满足各种繁杂的条文要求，减少用户查找条文的麻烦。
2、一张图纸完整呈现所有数据在一张DWG图纸中，通过地质资料设置，将土层信息、孔点剖面、孔点位置信息等地质报告相关资料埋入到图纸中，并将柱底荷载信息从计算软件中读取过来埋入到柱底柱子平面布置图中，在加上后续完成的基础平面布置和基础详图绘制，这样就可以在一张图中将所有信息完整呈现。
读取荷载信息埋入到模板图中自动生成基础平面布置图一键自动生成全部基础详图3、基础设计计算透明化探索者基础后处理可以读取计算软件各种荷载组合信息，自动进行包络，取相应计算部位的最不利荷载组合进行设计，给出详细透明的计算书，方便工程师进行核对，提供校审功能，严格对基础的安全性把关。
双柱联合桩基承台的实用设计计算方法摘要:分别介绍了在工程中广为应用的双柱联合桩基承台设置暗梁和不设置暗梁的2 种设计方案及相应的计算方法; 对承台的受冲切承载力计算模型、不设置暗梁时的受弯承载力计算模型,以及设置暗梁时的暗梁计算模型进行了分析讨论;充实了构造措施,附以算例; 并结合算例对2 种设计方案的计算结果进行了对比分析, 得出了可供工程设计参考的结论。
关键词:桩基承台;双柱联合桩基承台;暗梁1 前言在多层钢筋混凝土框架结构房屋中,其柱网的布置常采用内廊式的三跨四行柱布置方式, 中跨即内廊的跨度一般在2. 1～3. 0 m 之间,由于内廊两柱柱距较小,其柱下基础常设计成双柱联合基础; 若基础类型为桩基,则为双柱联合桩基础。
在基础设计规范[1 ,2 ]中,对双柱下桩基承台的设计尚没有具体的规定;在建筑结构系列软件PKPM 的基础设计软件(JCCAD) 中,将双柱联合桩基承台视为具有两柱外包尺寸的单柱桩基承台,取两柱传给承台上的荷载矢量和,作为联合桩基承台的设计荷载,对承台双柱外接矩形边界处进行抗冲切承载力及承台板底筋计算,但对承台柱间配筋没有进行计算,需用户自己补充。
广厦基础CAD 设计软件中的“群柱桩基”菜单功能只能用于绘图,其计算工作需用户自己完成。
目前,关于双柱联合桩基承台设计计算方面的文献甚少,许多设计者仅依据双柱传给承台上的竖向荷载之和,直接套用单柱桩基承台的标准图集进行设计。
结合工程实例,对双柱联合桩基承台长边方向的柱间及支座(柱下) 截面最大弯矩进行了计算,笔者认为其算法有待商榷。
文献[ 4 ]结合工程实例,在双柱联合桩基承台的柱间设置暗梁,对暗梁进行了内力及配筋计算,但对承台底部暗梁两侧的配筋没有说明,大多数设计者在实际工程设计中,会根据自己的体会采用各不相同的近似处理方法,但缺少交流。
鉴于以上情况,笔者认为,根据现行基础设计规范的基本设计规定,探求一种比较完善的、统一的双柱联合桩基承台的设计计算方法很有必要。

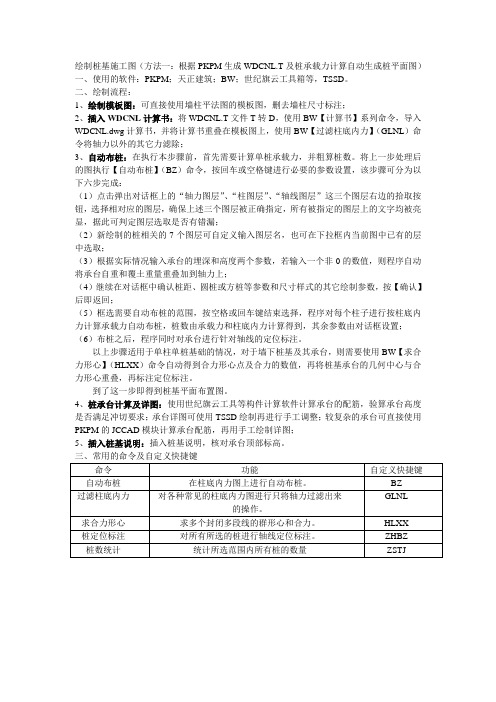

绘制桩基施工图（方法一：根据PKPM生成WDCNL.T及桩承载力计算自动生成桩平面图）一、使用的软件：PKPM；天正建筑；BW；世纪旗云工具箱等，TSSD。
二、绘制流程：1、绘制模板图：可直接使用墙柱平法图的模板图，删去墙柱尺寸标注；2、插入WDCNL计算书：将WDCNL.T文件T转D，使用BW【计算书】系列命令，导入WDCNL.dwg计算书，并将计算书重叠在模板图上，使用BW【过滤柱底内力】（GLNL）命令将轴力以外的其它力滤除；3、自动布桩：在执行本步骤前，首先需要计算单桩承载力，并粗算桩数。
将上一步处理后的图执行【自动布桩】（BZ）命令，按回车或空格键进行必要的参数设置，该步骤可分为以下六步完成：（1）点击弹出对话框上的“轴力图层”、“柱图层”、“轴线图层”这三个图层右边的拾取按钮，选择相对应的图层，确保上述三个图层被正确指定，所有被指定的图层上的文字均被亮显，据此可判定图层选取是否有错漏；（2）新绘制的桩相关的7个图层可自定义输入图层名，也可在下拉框内当前图中已有的层中选取；（3）根据实际情况输入承台的埋深和高度两个参数，若输入一个非0的数值，则程序自动将承台自重和覆土重量重叠加到轴力上；（4）继续在对话框中确认桩距、圆桩或方桩等参数和尺寸样式的其它绘制参数，按【确认】后即返回；（5）框选需要自动布桩的范围，按空格或回车键结束选择，程序对每个柱子进行按柱底内力计算承载力自动布桩，桩数由承载力和柱底内力计算得到，其余参数由对话框设置；（6）布桩之后，程序同时对承台进行针对轴线的定位标注。
以上步骤适用于单柱单桩基础的情况，对于墙下桩基及其承台，则需要使用BW【求合力形心】（HLXX）命令自动得到合力形心点及合力的数值，再将桩基承台的几何中心与合力形心重叠，再标注定位标注。
到了这一步即得到桩基平面布置图。
4、桩承台计算及详图：使用世纪旗云工具等构件计算软件计算承台的配筋，验算承台高度是否满足冲切要求；承台详图可使用TSSD绘制再进行手工调整；较复杂的承台可直接使用PKPM的JCCAD模块计算承台配筋，再用手工绘制详图；5、插入桩基说明：插入桩基说明，核对承台顶部标高。
塔吊三桩基础的计算书依据《塔式起重机混凝土基础工程技术规程》(JGJ/T 187-2009)。
一. 参数信息塔吊型号:QTZ100 塔机自重标准值:Fk1=630.00kN起重荷载标准值:Fqk=60kN 塔吊最大起重力矩:M=650kN.m非工作状态下塔身弯矩:M=1552kN.m 塔吊计算高度:H=30m塔身宽度:B=1.6m 桩身混凝土等级:C35承台混凝土等级:C35 保护层厚度:H=50mm承台边长:9.3m 承台厚度:Hc=1.35m承台箍筋间距:S=200mm 承台钢筋级别:HRB400承台顶面埋深:D=0.0m 桩直径:d=0.8m桩间距:a=9.3m 桩钢筋级别:HRB400桩入土深度:31.5m 桩型与工艺:泥浆护壁钻(冲)孔灌注桩二. 荷载计算1. 自重荷载及起重荷载1) 塔机自重标准值F k1=630kN2) 基础以及覆土自重标准值G k=9.3×9.3×1.732/4×1.35×25=1263.9432375kN3) 起重荷载标准值F qk=60kN2. 风荷载计算1) 工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (Wo=0.2kN/m2)=0.8×1.59×1.95×1.2×0.2=0.60kN/m2=1×0.60×0.35×1.6=0.33kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.33×30.00=10.00kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×10.00×30.00=150.01kN.m2) 非工作状态下塔机塔身截面对角线方向所受风荷载标准值a. 塔机所受风均布线荷载标准值 (本地区 Wo=0.35kN/m2)=0.8×1.62×1.95×1.2×0.35=1.06kN/m2=1×1.06×0.35×1.6=0.59kN/mb. 塔机所受风荷载水平合力标准值F vk=q sk×H=0.59×30.00=17.83kNc. 基础顶面风荷载产生的力矩标准值M sk=0.5F vk×H=0.5×17.83×30.00=267.48kN.m3. 塔机的倾覆力矩工作状态下，标准组合的倾覆力矩标准值M k=1552+0.9×(650+150.01)=2272.01kN.m非工作状态下，标准组合的倾覆力矩标准值M k=1552+267.48=1819.48kN.m三. 桩竖向力计算图中x轴的方向是随机变化的，设计计算时应按照倾覆力矩M最不利方向进行验算1. 桩顶竖向力的计算依据《建筑桩基础技术规范》GJ94-2008的第5.1.1条其中 F k──作用于承台顶面的竖向力；G k──桩基承台和承台上土自重标准值；M xk,M yk──荷载效应标准组合下，作用于承台底面，绕通过桩群形心的 x、y 轴的力矩；x i,y i──单桩相对承台中心轴的XY方向距离(m)；N ik──荷载效应标准组合偏心竖向力作用下，第i基桩或复合基桩的竖向力(kN)。
