电磁兼容性概述及屏蔽技术

电磁兼容和电磁屏蔽的主要工程技术方法1. 电磁兼容技术方法之一是尽量减小电路布局中的回路面积，这有助于减小电磁干扰。

这意味着设计中应该尽量减小布线的环路面积。

2. 选择合适的布局层次结构也是一种重要的电磁屏蔽技术方法。

通过合理分层，避免信号与电源、地线等混在一起，可以有效降低信号之间的干扰。

3. 对于高频电路来说，使用差分信号传输线也是一种有效的电磁兼容技术。

差分传输线可以减少共模干扰，提高抗干扰能力。

4. 地线规划也是电磁兼容的重要技术方法之一。

合理规划地线可以有效减小地线回流路径，减少电磁辐射。

5. 采用屏蔽罩是一种主要的电磁屏蔽技术方法。

屏蔽罩可以在外部环境中有效隔离电磁波，防止外界信号对内部电路的干扰。

6. 采用电磁屏蔽材料也是一种常见的技术方法。

这些材料可以有效吸收或反射电磁波，达到屏蔽的效果。

7. 采用差分模式传输也是一种重要的电磁兼容技术方法。

差分模式传输可以有效抑制共模干扰，提高电路的抗干扰能力。

8. 对高频电路进行阻抗匹配也是一种重要的电磁兼容技术方法。

匹配合适的阻抗可以减少信号的反射和干扰。

9. 采用屏蔽线缆也是一种有效的电磁屏蔽技术方法。

屏蔽线缆可以有效减少外界电磁干扰对信号传输线的影响。

10. 采用滤波器是一种重要的电磁兼容技术方法。

滤波器可以对电路进行频率选择性的衰减，减小干扰信号的影响。

11. 为电路添加衰减器也是一种重要的电磁兼容技术方法。

衰减器可以在电路中消耗多余的能量，减小电磁辐射。

12. 采用电磁屏蔽罩也是一种常见的技术方法。

电磁屏蔽罩可以有效隔离内部电路和外部电磁波，减小相互干扰。

13. 采用电磁屏蔽涂料是一种有效的技术方法。

这种涂料可以在电路表面形成一层屏蔽膜，减小电磁波的穿透和干扰。

14. 采用差分信号调整器也是一种重要的电磁兼容技术方法。

这种调整器可以对信号进行差分调整，提高抗干扰能力。

15. 在设计中合理规划电路的接地方式也是一种重要的电磁兼容技术方法。

电路中的电磁兼容性设计电磁兼容性（Electromagnetic Compatibility，缩写为EMC）是指在一定环境中，电子设备能够在互不干扰的条件下协同工作的能力。

在现代社会中，电子设备的普及和使用广泛，因此电磁兼容性设计变得愈发重要。

1. 电磁兼容性的重要性当多个电子设备在相同的频率下共同工作时，电磁相互干扰的问题可能会出现。

例如，在医院的手术室中，存在着大量的医疗设备，如果这些设备之间没有达到良好的电磁兼容性，就可能导致干扰，从而影响医生的工作效率和患者的安全。

因此，电磁兼容性设计对于确保设备的正常运行和人身安全起到至关重要的作用。

2. 电磁兼容性设计的原则为了实现电磁兼容性设计，我们可以遵循以下原则：2.1 分隔与屏蔽为了减少电磁相互干扰，我们可以通过物理分隔和电磁屏蔽来降低信号的传播。

物理分隔可以通过合理布局电路板或设备的方式来实现，以减少同一设备内部的相互干扰。

而电磁屏蔽则使用金属外壳或金属层对电磁场进行阻挡，从而防止电磁泄露和外部干扰。

2.2 压制噪音与干扰源在电路中，存在着各种各样的噪音和干扰源，如电源噪声、开关电流等。

通过采用滤波器、隔离器和衰减器等方法，可以有效地抑制噪音和干扰源的影响，从而降低电磁干扰。

2.3 路径优化与电磁耦合在电路设计中，路径走向和电磁耦合也是需要重点考虑的因素。

通过合理的电路布局和优化路径，可以降低电磁泄露和电磁干扰的风险。

此外，对于有源元件（如晶体管、集成电路等），还可以采取电磁屏蔽和内部接地方式，以减少对周围电路的干扰。

3. 电磁兼容性测试与验证在电磁兼容性设计完成后，还需要进行相应的测试和验证，以确保设计是否符合要求。

这些测试通常包括辐射测试和传导测试。

辐射测试主要是针对设备对周围空间的电磁泄露进行测试，传导测试则是检测设备内部电路对外部电磁干扰的敏感性。

测试结果通常使用规定的电磁兼容性标准进行评估，并根据所在行业或地区的规定，对测试结果进行分析和判定。

电磁兼容和电磁屏蔽的主要工程技术方法在实际工程中，为了实现电磁兼容和电磁屏蔽，常常采用以下几种主要的工程技术方法：1.地线提取技术：通过在电路中添加地线，将电磁波的电势差降低到足够小的水平，从而减小电磁干扰。

地线提取技术包括地面平衡技术、地线填埋技术等。

2.电磁波吸收技术：通过在电子系统内部或其周围设置电磁波吸收材料，将电磁波吸收或转化为其他形式的能量，从而减小电磁干扰。

常用的电磁波吸收材料包括吸波墙、吸波垫等。

3.屏蔽罩技术：通过在电子系统或设备的外部设置屏蔽罩，将电磁波阻挡在外部，不让其进入系统内部，从而减小电磁干扰。

常用的屏蔽罩材料包括金属、导电涂层等。

4.过滤技术：通过在电子系统内部设置滤波器，对电磁波进行滤波处理，去除干扰信号，从而减小电磁干扰。

常用的滤波器包括低通滤波器、高通滤波器、带通滤波器等。

5.接地技术：通过良好的接地系统设计和实施，确保电子系统各个部分的电势相等，并将电磁波导入地面，从而减小电磁干扰。

接地技术包括单点接地技术、多点接地技术、星形接地技术等。

6.电磁分离技术：通过对不同电磁设备或系统之间进行分离，减小彼此之间的电磁干扰。

电磁分离技术包括物理隔离、时间隔离等。

7.抑制串扰技术：通过合理的布线设计和电磁波传输路径的选择，减小电磁波在电子系统之间的串扰，从而减小电磁干扰。

抑制串扰技术包括电缆绝缘层设计、电路板布线规划等。

综上所述，电磁兼容和电磁屏蔽的主要工程技术方法包括地线提取技术、电磁波吸收技术、屏蔽罩技术、过滤技术、接地技术、电磁分离技术以及抑制串扰技术等。

这些方法可以相互结合使用，通过多种手段综合控制电磁干扰，实现电子系统的正常运行和电磁环境的和谐共存。

电磁兼容解决方案电磁兼容（Electromagnetic Compatibility，简称EMC）是指各种电子设备在相互连接和共存的情况下，能够在无干扰和无辐射的条件下正常工作的能力。

在现代社会中，电子设备的广泛应用使得电磁兼容问题日益突出。

为了解决这一问题，人们提出了各种电磁兼容解决方案。

本文将从五个方面详细介绍这些解决方案。

一、电磁屏蔽技术1.1 金属屏蔽：利用金属材料对电磁波进行屏蔽，如使用金属外壳、金属屏蔽罩等。

1.2 电磁屏蔽涂料：在电子设备表面涂覆电磁屏蔽涂料，以提高设备的屏蔽性能。

1.3 电磁隔离设计：通过合理的电路布局和屏蔽结构设计，减少电磁辐射和电磁感应。

二、电磁干扰抑制技术2.1 滤波器设计：在电子设备的电源线路、信号线路等关键位置添加滤波器，以阻止电磁干扰信号的传播。

2.2 接地设计：合理的接地设计能够有效地抑制电磁干扰，如采用单点接地、分层接地等方法。

2.3 电磁屏蔽设计：在电子设备内部采用屏蔽隔离措施，减少电磁干扰的传播。

三、电磁辐射控制技术3.1 电磁辐射测试：通过对电子设备进行电磁辐射测试，了解辐射源和辐射路径，从而采取相应的控制措施。

3.2 电磁辐射限制：根据不同的电子设备，制定相应的辐射限制标准，确保设备的辐射水平在合理范围内。

3.3 电磁辐射抑制：采用电磁屏蔽、滤波器等措施，减少电磁辐射的产生和传播。

四、电磁感应抑制技术4.1 电磁感应测试：通过对电子设备进行电磁感应测试，了解感应源和感应路径，从而采取相应的控制措施。

4.2 电磁感应限制：根据不同的电子设备，制定相应的感应限制标准，确保设备的感应水平在合理范围内。

4.3 电磁感应抑制：采用电磁屏蔽、隔离设计等措施，减少电磁感应的产生和传播。

五、电磁兼容测试技术5.1 电磁兼容测试方法：制定合理的测试方法，对电子设备进行电磁兼容测试，评估设备的兼容性能。

5.2 电磁兼容测试标准：根据不同的应用领域和设备类型，制定相应的兼容性测试标准，确保设备的兼容性能达到要求。

电磁兼容整改措施概述及解释说明1. 引言1.1 概述电磁兼容（Electromagnetic Compatibility，简称EMC）是指在复杂电磁环境下，各种电子设备和系统能够正常工作，并且不会对周围环境和其他设备产生不可接受的干扰。

随着科技的快速发展和广泛应用，电磁兼容性问题日益突出，给人们的日常生活、工业生产以及航空航天等领域带来了许多挑战。

1.2 文章结构本文主要分为五个部分。

首先，在引言中将介绍电磁兼容整改措施的概述以及文章的结构；其次，在第二部分中阐述了电磁兼容整改措施的解释说明，包括对电磁兼容概念进行解释、分析电磁干扰问题产生原因以及为何需要采取整改措施；第三部分将对电磁兼容整改措施进行分类和方法论述，涉及线缆布置与屏蔽处理相关措施、地线设计和接地处理相关措施以及EMI滤波器和抑制器的应用措施；第四部分将通过具体案例，提供电磁兼容整改措施的实施细节和分析；最后，在结论部分总结了电磁兼容整改的重要性、整改措施实施对产品或系统绩效的影响以及未来发展趋势和挑战。

1.3 目的本文的目的是介绍和解释电磁兼容整改措施的基本概念与原理，为读者提供一种了解和应用这些措施的方法。

通过深入理解电磁兼容整改问题，读者可以有效地识别和解决相关问题，并采取相应的措施来确保设备和系统在复杂电磁环境中的正常运行。

2. 电磁兼容整改措施解释说明:2.1 电磁兼容概念解释电磁兼容指的是在电子设备或系统中，各种不同的电子设备能够在不产生互相干扰或受到外界干扰的情况下协同工作的能力。

在现代科技发展中，电子设备越来越复杂，频谱资源日益紧张，因此保持良好的电磁兼容性显得尤为重要。

2.2 电磁干扰问题分析在电子设备中，存在着各种类型的电磁场，包括辐射、传导和导耦等。

这些电磁场可能会对其他附近的设备或系统造成干扰，导致无法正常工作或降低性能。

例如，在无线通信系统中，如果存在强大的脉冲噪声源，则可能会引起接收器敏感度下降或信号质量恶化。

什么是电路的电磁兼容性电路的电磁兼容性（Electromagnetic Compatibility, EMC）是指电子系统或设备在同一环境中同时正常工作、不产生互相干扰的能力。

电磁兼容性问题是电子产品设计与应用中必须重视的因素，关系到电子系统的稳定性、可靠性和安全性。

本文将介绍电路的电磁兼容性的概念、重要性、影响因素以及提高电磁兼容性的方法等内容。

一、电磁兼容性的概念电磁兼容性是指电子设备或系统在电磁环境中不受到不必要的干扰，并不对其他设备和系统造成不必要的干扰的能力。

简单来说，就是电子设备之间能够和谐共存，不产生相互之间的电磁干扰。

二、电磁兼容性的重要性在现代电子设备广泛应用的背景下，电磁兼容性的重要性变得越来越突出。

首先，电磁干扰会导致电子设备性能下降或功能丧失，甚至会引发严重的事故隐患。

其次，电子产品之间的电磁干扰也会扩大到整个电磁环境，对通信系统、无线电接收机、电力系统等造成干扰，影响日常生活秩序。

因此，保证电磁兼容性具有十分重要的意义。

三、影响电磁兼容性的因素3.1 电源线干扰：电源线可能会传导电磁辐射干扰或电磁感应干扰，通过电源线对系统内部或其他系统造成干扰。

3.2 信号线干扰：信号线可能会成为电磁辐射源或电磁感应源，对周围设备或系统产生干扰。

3.3 地线干扰：地线由于在电源线和信号线之间传导电流，可能产生共模干扰，引起系统干扰。

3.4 PCB布线设计：正确的PCB布线设计能够有效降低电磁辐射干扰，减少电磁感应干扰。

3.5 辐射抑制和屏蔽技术：合理的辐射抑制和屏蔽技术对于提高电磁兼容性至关重要。

3.6 设备的抗干扰能力：设备自身抗干扰能力对于提高电磁兼容性也有一定的影响。

四、提高电磁兼容性的方法4.1 合理的电路设计：在电路设计过程中，应充分考虑电磁兼容性，减小电磁辐射和电磁感应。

4.2 优化线路布局：合理的线路布局可以减少电磁辐射和感应，提高电磁兼容性。

4.3 使用滤波器：滤波器可以将干扰信号滤除或降低，改善电磁兼容性。

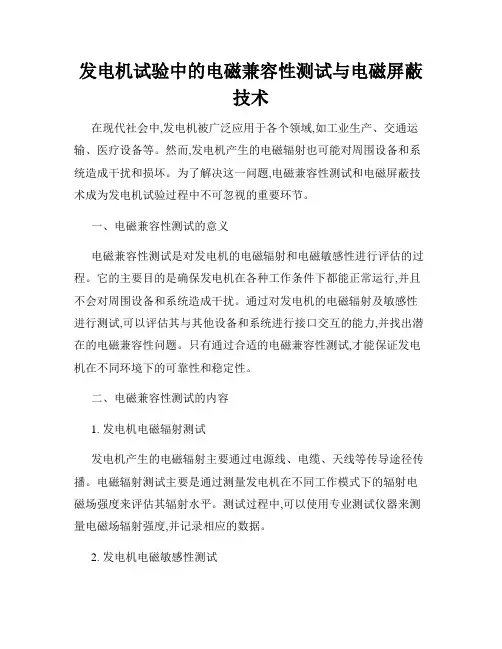

发电机试验中的电磁兼容性测试与电磁屏蔽技术在现代社会中,发电机被广泛应用于各个领域,如工业生产、交通运输、医疗设备等。

然而,发电机产生的电磁辐射也可能对周围设备和系统造成干扰和损坏。

为了解决这一问题,电磁兼容性测试和电磁屏蔽技术成为发电机试验过程中不可忽视的重要环节。

一、电磁兼容性测试的意义电磁兼容性测试是对发电机的电磁辐射和电磁敏感性进行评估的过程。

它的主要目的是确保发电机在各种工作条件下都能正常运行,并且不会对周围设备和系统造成干扰。

通过对发电机的电磁辐射及敏感性进行测试,可以评估其与其他设备和系统进行接口交互的能力,并找出潜在的电磁兼容性问题。

只有通过合适的电磁兼容性测试,才能保证发电机在不同环境下的可靠性和稳定性。

二、电磁兼容性测试的内容1. 发电机电磁辐射测试发电机产生的电磁辐射主要通过电源线、电缆、天线等传导途径传播。

电磁辐射测试主要是通过测量发电机在不同工作模式下的辐射电磁场强度来评估其辐射水平。

测试过程中,可以使用专业测试仪器来测量电磁场辐射强度,并记录相应的数据。

2. 发电机电磁敏感性测试发电机的电磁敏感性是指其在电磁干扰环境下的抗干扰能力。

电磁敏感性测试主要是通过将发电机暴露在电磁干扰环境中,然后评估其正常运行的情况。

测试过程中,可以通过监测发电机的工作状态和输出性能来确定其电磁敏感性。

三、电磁屏蔽技术的应用为了降低发电机的电磁辐射和提高其电磁兼容性,电磁屏蔽技术得到了广泛应用。

电磁屏蔽技术主要通过采用屏蔽材料或构造来限制电磁场的传播,从而减少电磁辐射和电磁干扰。

以下是一些常用的电磁屏蔽技术：1. 金属屏蔽金属屏蔽是最常见的电磁屏蔽技术之一,通过将发电机的关键部件或周围设备包裹在金属壳体中,阻挡电磁波的传播。

金属屏蔽可以有效地隔离电磁辐射和电磁干扰,提高发电机的电磁兼容性。

2. 电磁波吸收材料电磁波吸收材料可以吸收电磁波的能量,从而减少辐射和干扰。

在发电机试验中,可以使用吸波材料来包裹发电机的关键部件,从而降低电磁辐射水平。

电磁屏蔽电磁兼容材料-概述说明以及解释1.引言1.1 概述电磁屏蔽和电磁兼容是现代电子设备设计中不可或缺的重要概念。

随着电子产品的普及和功能的不断增强，电磁波和辐射也日益成为我们生活和工作中不可忽视的影响因素。

电磁屏蔽是指通过技术手段将电磁波从设备内部或外部屏蔽或减弱，以防止电磁辐射对设备正常运行的干扰或对周围环境、人体产生危害。

而电磁兼容性则是指设备在电磁环境中能够正常工作而不受到干扰或对其他设备产生干扰的能力。

本文旨在探讨电磁屏蔽、电磁兼容性以及材料在这两个领域中的应用。

首先将介绍电磁屏蔽和电磁兼容性的重要性及意义，然后重点探讨材料在电磁屏蔽和电磁兼容中的作用和应用。

通过深入了解这些概念和技术，我们可以更好地设计和制造出符合电磁要求的优质产品，提高产品的稳定性和可靠性，从而更好地满足市场和用户的需求。

1.2 文章结构本文分为引言、正文和结论三个部分。

在引言部分中，将介绍文章的背景和概况，说明电磁屏蔽和电磁兼容在现代电子技术中的重要性，以及本文的目的和意义。

在正文部分中，将详细探讨电磁屏蔽的意义和电磁兼容性的重要性，分析材料在电磁屏蔽和电磁兼容中的应用，包括不同材料的特性、优势和适用范围，以及在实际工程中的具体应用案例。

在结论部分中，将对全文进行总结，回顾文章的主要观点和结论，展望电磁屏蔽和电磁兼容领域的发展方向，并进行适当的结语，强调电磁屏蔽和电磁兼容对电子技术发展的重要性和必要性。

1.3 目的：本文旨在探讨电磁屏蔽和电磁兼容领域的重要性以及材料在其中的应用。

通过分析电磁屏蔽的意义和电磁兼容性的重要性，展示材料在解决电磁干扰和提高设备之间的互操作性方面的作用。

同时，通过对相关概念和技术的介绍，旨在帮助读者更好地了解电磁屏蔽和电磁兼容领域的知识，并为相关领域的研究和应用提供参考。

通过本文的阐述，希望能够为电磁屏蔽和电磁兼容领域的研究和发展贡献一份力量。

2.正文2.1 电磁屏蔽的意义电磁屏蔽是指通过使用材料或设备来阻止电磁辐射传播到特定区域的技术。

EMI电磁兼容性（Electromagnetic Compatibility）缩写EMC，就是指某电子设备既不干扰其它设备，同时也不受其它设备的影响。

电磁兼容性和我们所熟悉的安全性一样，是产品质量最重要的指标之一。

安全性涉及人身和财产，而电磁兼容性则涉及人身和环境保护。

电磁波会与电子元件作用，产生干扰现象，称为EMI（Electromagnetic Interference）。

例如，TV荧光屏上常见的“雪花”，便表示接受到的讯号被干扰。

为什么要做EMI纳米喷镀。

1．技术驱动力设备的小型化能源与敏感器靠得很近。

这使传播路径缩短，增加了干扰的机会。

器件的小型化增加了它们对干扰的敏感度。

由于设备越来越小并且便于携带，像汽车电话、膝上计算机等设备随处可用，而不一定局限于办公室那样的受控环境。

这也带了兼容性问题。

例如，许多汽车装有包括防抱死控制系统在内的大量的电子电路，如果汽车电话与这个控制系统不兼容，则会引起误动作。

对于数据保密的要求是屏蔽市场发展的一个重要动力。

已有报道揭露美国驻莫斯科使馆追究中的信息已被前苏联窃取到，这是通过接收使馆内设备产生的电磁能量来实现的。

同样的技术也被用截获密码，然后攻击银行计算机系统。

通过屏蔽，设备的电磁发射能够减小，提高系统的安全性。

现在，人们越来越开始注意各种辐射对健康的影响。

过量的X射线和紫外线照射的危险已经被充分证明了。

现在讨论的焦点是微波和射频显示单元产生的辐射对妇女健康的伤害，因为已经有充分的证据说明在高压线附近生活会患疾病。

2、法规和标准现在有许多关于产品辐射和传导发射限制的国家标准和国际标准。

有些还规定了对各种干扰的最低敏感度要求。

通常，对于不同类型的电子设备有不同的标准。

虽然一个产品要获得市场的成功，满足这些标准是必要的，但符合这些标准是自愿的。

但是，有些国家给出的是规范，而不是标准，因此要在这些国家销售产品，符合标准是强制性的。

有些规范不仅规定了标准，还赋予当局罚没不符合产品的权力。

电磁兼容屏蔽总结概述电磁兼容（Electromagnetic Compatibility，EMC）是指在电子设备中，不同电磁干扰源之间以及设备与外部环境之间的兼容性。

电磁兼容性问题主要包括电磁辐射和电磁敏感性两个方面。

在电子设备的设计和制造过程中，需要采取措施来降低电磁干扰的产生和电磁敏感性的增加，从而实现电磁兼容。

屏蔽是一种常用的电磁兼容技术，通过在电子设备或电路中添加屏蔽材料，可以减少电磁干扰源对其他设备或电路的影响，同时也可以减少外部环境对设备或电路的干扰。

本文将总结电磁兼容屏蔽的一些关键要点和技术。

电磁兼容屏蔽的原理电磁兼容屏蔽的原理是基于电磁场的物理特性。

电磁波在遇到导电物体时，会产生反射和吸收，屏蔽材料利用这一原理，来抵挡或吸收电磁波。

常见的屏蔽材料包括金属，如铁、铜、铝等，以及一些特殊复合材料。

金属是常用的屏蔽材料，因为它具有良好的导电性能，可以有效地反射电磁波。

特殊复合材料则通过调整材料的结构和成分，使其具有良好的屏蔽性能，同时保持一定的机械性能和加工性能。

电磁屏蔽的应用领域电磁屏蔽广泛应用于各个领域，包括通信、航空航天、汽车、医疗设备等。

在通信领域，电磁屏蔽可以减少无线电设备之间的相互干扰，保证通信质量。

在航空航天领域，电磁屏蔽可以保护关键电子设备免受强电磁辐射的影响，确保飞行安全。

在汽车领域，电磁屏蔽可以减少车辆电子系统之间的干扰，提高整车的稳定性。

在医疗设备领域，电磁屏蔽可以保护关键医疗设备免受外部电磁干扰的影响，保证医疗过程的安全性。

电磁屏蔽设计的关键要点在进行电磁屏蔽设计时，需要注意以下几个关键要点：1. 频率范围不同的电磁干扰源产生的频率范围不同，所以在进行屏蔽设计时，需要明确所要屏蔽的频段范围。

根据不同的频段范围选择适当的屏蔽材料和屏蔽结构。

2. 材料选择根据不同的应用场景和屏蔽要求，选择合适的屏蔽材料。

金属是常用的屏蔽材料，但在某些场景下，特殊复合材料可能会更适合。

电子设备的电磁兼容性与防护技术电磁兼容性与防护技术是现代电子设备设计和应用中极为重要的一个方面。

在电子设备多样化、高度集成化的今天，由电磁辐射干扰引起的问题日益显现，对电子设备的正常运行造成了很大的影响。

因此，电磁兼容性与防护技术的研究和应用已成为保障电子设备质量和安全的重要手段。

一、电磁兼容性的重要性及定义1. 电磁兼容性的概念2. 电磁辐射干扰的影响3. 电磁兼容性的重要性二、电磁辐射的产生1. 电磁辐射的基本原理2. 电磁辐射的分类3. 电子设备中的主要辐射源三、电磁辐射的传播途径及干扰机理1. 电磁辐射的传播途径2. 电磁辐射的干扰机理四、电磁防护技术的原则和方法1. 电磁防护的原则2. 电磁防护的方法3. 电磁屏蔽技术的应用五、电磁兼容性测试与标准1. 电磁兼容性测试的必要性2. 电磁兼容性测试的内容3. 国际和国内常用的电磁兼容性标准六、电磁兼容性与防护技术的发展趋势1. 新一代电子设备对电磁兼容性的要求2. 电磁防护技术的新发展3. 电磁兼容性研究的前景电磁兼容性与防护技术是保障电子设备正常运行和用户生活安全的关键技术之一。

电磁兼容性指的是不同电子设备在同一电磁环境下具有互不干扰的能力，同时也指电子设备能够在不和其他设备互相干扰的情况下正常工作的特性。

随着电子设备的普及和应用范围的扩大，电磁辐射干扰的问题日益凸显。

电磁辐射干扰主要表现在两个方面：一是电磁辐射源对周围环境和其他设备产生的干扰，二是电磁辐射对人体健康的潜在危害。

电磁辐射干扰对电子设备的工作可产生误码、降低灵敏度，甚至导致设备故障。

对人体而言，长期接触辐射源可能引发电磁辐射病症，如电磁辐射过大可能导致癌症等。

电磁辐射主要通过空气传播，也可以通过导线、电缆等媒介进行传播，影响范围较广。

干扰机理包括辐射干扰和传导干扰两种，前者是指电磁波直接通过空气传播到其他设备或系统中，后者是指电磁波通过电缆、导线等媒介传导到其他设备或系统中。

航空电子设备的电磁兼容性与抗干扰技术航空电子设备的电磁兼容性与抗干扰技术是航空工程中至关重要的一环。

在现代航空器中，各种电子设备的同时工作需要相互兼容，同时还需要应对外部电磁干扰的挑战。

本文将探讨航空电子设备的电磁兼容性问题，并介绍当前采用的抗干扰技术。

电磁兼容性（Electromagnetic Compatibility，EMC）是指不同电子设备在同一电磁环境下相互协调工作，不产生相互干扰问题的能力。

在航空器中，电磁兼容性至关重要，因为航空器中同时存在众多不同类型、不同频率的电子设备。

如果这些设备之间相互干扰，将导致严重的通信、导航和控制故障，危及航空器的安全。

为确保航空电子设备的电磁兼容性，先进的抗干扰技术被广泛应用。

抗干扰技术旨在提高设备的抗干扰能力，抵御外部电磁干扰的影响。

以下是一些常见的航空电子设备抗干扰技术：1. 屏蔽技术：屏蔽是一种将电子设备与外部环境隔离的方法。

通过添加金属屏蔽罩或屏蔽盖，可以有效地阻止外部电磁场对电子设备的干扰。

航空器中的各种电子设备，如雷达、通信系统和导航设备，通常都采用了屏蔽技术。

2. 地线设计：良好的地线设计是航空电子设备抗干扰的重要因素之一。

合理设置地线可以有效地降低电磁干扰的传导路径，并减少设备受到的干扰。

在航空器中，地线设计要求地线系统的接地电阻尽可能小，并采取合适的布局来减少互相干扰。

3. 滤波器：滤波器是用于减少电磁干扰的器件。

它们通过选择性地阻挡或通过特定频率范围的信号，帮助航空电子设备滤除不需要的干扰信号。

滤波器通常用于各种航空器中的电力线路中，以抑制干扰源的电磁辐射和抵御外部干扰源的入侵。

4. 系统设计：在航空电子设备的设计过程中，系统级的考虑是确保电磁兼容性的重要因素之一。

合理的系统布局、信号传输线路的选取和合适的电源分配，都可以大大提高系统的电磁兼容性。

此外，合理设计的接口和电磁隔离技术，也是重要的抗干扰手段。

随着科技的不断进步，航空电子设备的电磁兼容性与抗干扰技术也在不断发展。

芯片设计中的EMC与抗干扰技术随着科技的进步和应用需求的增长，芯片设计中的EMC（电磁兼容性）与抗干扰技术变得越来越重要。

本文将介绍EMC与抗干扰技术的基本概念和原理，并探讨其在芯片设计中的应用。

一、EMC与抗干扰技术概述EMC是指电子设备在同一电磁环境中互不干扰，同时保持所需的正常工作能力的能力。

在现代电子设备中，由于电路复杂性的增加和器件尺寸的缩小，电子设备之间的电磁干扰问题变得日益突出。

而抗干扰技术则是指通过各种手段来减弱或消除电子设备之间的干扰，保证设备的正常工作。

二、EMC与抗干扰技术的原理1. 电磁辐射与抗辐射电子设备中的电流和信号会产生电磁辐射，这种辐射可能对附近的设备产生干扰。

通过合理的线路布局、屏蔽设计和滤波器等手段可以减少电磁辐射，提高设备的抗辐射能力。

2. 电磁感应与抗感应电磁感应是指外部电磁场对电子设备内部产生的干扰，这种干扰可能导致设备的误操作或数据丢失。

通过合理的布线、屏蔽和地线设计等手段可以减少电磁感应的干扰，并提高设备的抗感应能力。

3. 地线设计与抑制干扰地线是将电子设备与地连接的导线，合理的地线设计可以有效地抑制干扰。

例如，将设备的数字地线和模拟地线分开布线，避免它们之间的干扰。

4. 滤波器与去耦电容滤波器和去耦电容器可以有效地减少设备中的高频噪声和干扰电流。

通过在供电线路上添加合适的滤波器和去耦电容，可以提高设备的抗干扰能力。

三、芯片设计中的EMC与抗干扰技术应用1. 芯片布局与元件安排在芯片设计中，合理的布局和元件安排可以降低电磁干扰。

例如，在设计PCB板时，将敏感电路和高频电路远离可能产生噪声的部件，最大程度地减少电磁干扰。

2. 屏蔽设计与接地技术采用屏蔽罩和金属屏蔽层可以有效地隔离芯片，减少对外界的辐射和干扰。

同时，合理的接地技术可以提高抗干扰能力，例如使用多点接地和保持地面的均匀接地。

3. 模拟与数字信号分离在芯片设计中，将模拟和数字信号分离可以减少干扰。

电场,磁场,电磁场的屏蔽其实是不同的!磁场的屏蔽问题,是一个既具有实际意义又具有理论意义的问题.根据条件的不同,电磁场的屏蔽可分为静电屏蔽、静磁屏蔽和电磁屏蔽三种情况,这三种情况既具有质的区别,又具有内在的联系,不能混淆.静电屏蔽在静电平衡状态下,不论是空心导体还是实心导体;不论导体本身带电多少,或者导体是否处于外电场中,必定为等势体,其内部场强为零,这是静电屏蔽的理论基础.因为封闭导体壳内的电场具有典型意义和实际意义,我们以封闭导体壳内的电场为例对静电屏蔽作一些讨论.(一)封闭导体壳内部电场不受壳外电荷或电场影响.如壳内无带电体而壳外有电荷q,则静电感应使壳外壁带电.静电平衡时壳内无电场.这不是说壳外电荷不在壳内产生电场,根发电场.由于壳外壁感应出异号电荷,它们与q在壳内空间任一点激发的合场强为零.因而导体壳内部不会受到壳外电荷q或其他电场的影响.壳外壁的感应电荷起了自动调节作用.如果把上述空腔导体外壳接地,则外壳上感应正电荷将沿接地线流入地下.静电平衡后空腔导体与大地等势,空腔内场强仍然为零.如果空腔内有电荷,则空腔导体仍与地等势,导体内无电场.这时因空腔内壁有异号感应电荷,因此空腔内有电场.此电场由壳内电荷产生,壳外电荷对壳内电场仍无影响.由以上讨论可知,封闭导体壳不论接地与否,内部电场不受壳外电荷影响. (二)接地封闭导体壳外部电场不受壳内电荷的影响.如果壳内空腔有电荷q,因为静电感应,壳内壁带有等量异号电荷,壳外壁带有等量同号电荷,壳外空间有电场存在,此电场可以说是由壳内电荷q间接产生.也可以说是由壳外感应电荷直接产生的.但如果将外壳接地,则壳外电荷将消失,壳内电荷q与内壁感应电荷在壳外产生电场为零.可见如果要使壳内电荷对壳外电场无影响,必须将外壳接地.这与第一种情况不同.这里还须注意:①我们说接地将消除壳外电荷,但并不是说在任何情况壳外壁都一定不带电.假如壳外有带电体,则壳外壁仍可能带电,而不论壳内是否有电荷.②实际应用中金属外壳不必严格完全封闭,用金属网罩代替金属壳体也可达到类似的静电屏蔽效果,虽然这种屏蔽并不是完全、彻底的.③在静电平衡时,接地线中是无电荷流动的,但是如果被屏蔽的壳内的电荷随时间变化,或者是壳外附近带电体的电荷随时间而变化,就会使接地线中有电流.屏蔽罩也可能出现剩余电荷,这时屏蔽作用又将是不完全和不彻底的.总之,封闭导体壳不论接地与否,内部电场不受壳外电荷与电场影响;接地封闭导体壳外电场不受壳内电荷的影响.这种现象,叫静电屏蔽.静电屏蔽有两方面的意义:其一是实际意义:屏蔽使金属导体壳内的仪器或工作环境不受外部电场影响,也不对外部电场产生影响.有些电子器件或测量设备为了免除干扰,都要实行静电屏蔽,如室内高压设备罩上接地的金属罩或较密的金属网罩,电子管用金属管壳.又如作全波整流或桥式整流的电源变压器,在初级绕组和次级绕组之间包上金属薄片或绕上一层漆包线并使之接地,达到屏蔽作用.在高压带电作业中,工人穿上用金属丝或导电纤维织成的均压服,可以对人体起屏蔽保护作用.在静电实验中,因地球附近存在着大约100V/m的竖直电场.要排除这个电场对电子的作用,研究电子只在重力作用下的运动,则必须有eE<meg,可算出e<="" span=""style="overflow-wrap: break-word; margin: 0px; padding: 0px; box-sizing: border-box;"></meg,可算出e其二是理论意义:间接验证库仑定律.高斯定理可以从库仑定律推导出来的,如果库仑定律中的平方反比指数不等于2就得不出高斯定理.反之,如果证明了高斯定理,就证明库仑定律的正确性.根据高斯定理,绝缘金属球壳内部的场强应为零,这也是静电屏蔽的结论.若用仪器对屏蔽壳内带电与否进行检测,根据测量结果进行分析就可判定高斯定理的正确性,也就验证了库仑定律的正确性.最近的实验结果是威廉斯等人于1971年完成的,指出在式F=q1q2/r2±δ中,δ<(2.7±3.1)×10-16,可见在现阶段所能达到的实验精度内,库仑定律的平方反比关系是严格成立的.从实际应用的观点看,我们可以认为它是正确的.静磁屏蔽静磁场是稳恒电流或永久磁体产生的磁场.静磁屏蔽是利用高磁导率μ的铁磁材料做成屏蔽罩以屏蔽外磁场.它与静电屏蔽作用类似而又有不同.静磁屏蔽的原理可以用磁路的概念来说明.如将铁磁材料做成截面如图7的回路,则在外磁场中,绝大部份磁场集中在铁磁回路中.这可以把铁磁材料与空腔中的空气作为并联磁路来分析.因为铁磁材料的磁导率比空气的磁导率要大几千倍,所以空腔的磁阻比铁磁材料的磁阻大得多,外磁场的磁感应线的绝大部份将沿着铁磁材料壁内通过,而进入空腔的磁通量极少.这样,被铁磁材料屏蔽的空腔就基本上没有外磁场,从而达到静磁屏蔽的目的.材料的磁导率愈高,筒壁愈厚,屏蔽效果就愈显著.因常用磁导率高的铁磁材料如软铁、硅钢、坡莫合金做屏蔽层,故静磁屏蔽又叫铁磁屏蔽.静磁屏蔽在电子器件中有着广泛的应用.例如变压器或其他线圈产生的漏磁通会对电子的运动产生作用,影响示波管或显像管中电子束的聚焦.为了提高仪器或产品的质量,必须将产生漏磁通的部件实行静磁屏蔽.在手表中,在机芯外罩以软铁薄壳就可以起防磁作用.前面指出,静电屏蔽的效果是非常好的.这是因为金属导体的电导率要比空气的电导率大十几个数量级,而铁磁物质与空气的磁导率的差别只有几个数量级,通常约大几千倍.所以静磁屏蔽总有些漏磁.为了达到更好的屏蔽效果,可采用多层屏蔽,把漏进空腔里的残余磁通量一次次地屏蔽掉.所以效果良好的磁屏蔽一般都比较笨重.但是,如果要制造绝对的“静磁真空”,则可以利用超导体的迈斯纳效应.即将一块超导体放在外磁场中,其体内的磁感应强度B永远为零.超导体是完全抗磁体,具有最理想的静磁屏蔽效果,但目前还不能普遍应用.电磁屏蔽电磁场在导电介质中传播时,其场量(E和H)的振幅随距离的增加而按指数规律衰减.从能量的观点看,电磁波在导电介质中传播时有能量损耗,因此,表现为场量振幅的减小.导体表面的场量最大,愈深入导体内部,场量愈小.这种现象也称为趋肤效应.利用趋肤效应可以阻止高频电磁波透入良导体而作成电磁屏蔽装置.它比静电、静磁屏蔽更具有普遍意义.电磁屏蔽是抑制干扰,增强设备的可靠性及提高产品质量的有效手段.合理地使用电磁屏蔽,可以抑制外来高频电磁波的干扰,也可以避免作为干扰源去影响其他设备.如在收音机中,用空芯铝壳罩在线圈外面,使它不受外界时变场的干扰从而避免杂音.音频馈线用屏蔽线也是这个道理.示波管用铁皮包着,也是为了使杂散电磁场不影响电子射线的扫描.在金属屏蔽壳内部的元件或设备所产生的高频电磁波也透不出金属壳而不致影响外部设备.用什么材料作电磁屏蔽呢?因电磁波在良导体中衰减很快,把由导体表面衰减到表面值的1/e(约36.8%)处的厚度称为趋肤厚度(又称透入深度),用d表示,有电磁屏蔽,电磁场在导电介质中传播时,其场量(E和H)的振幅随距离的增加而按指数规律衰减.从能量的观点看,电磁波在导电介质中传播时有能量损耗,因此,表现为场量振幅的减小.导体表面的场量最大,愈深入导体内部,场量愈小.这种现象也称为趋肤效应.利用趋肤效应可以阻止高频电磁波透入良导体而作成电磁屏蔽装置.它比静电、静磁屏蔽更具有普遍意义.电磁屏蔽是抑制干扰,增强设备的可靠性及提高产品质量的有效手段.合理地使用电磁屏蔽,可以抑制外来高频电磁波的干扰,也可以避免作为干扰源去影响其他设备.如在收音机中,用空芯铝壳罩在线圈外面,使它不受外界时变场的干扰从而避免杂音.音频馈线用屏蔽线也是这个道理.示波管用铁皮包着,也是为了使杂散电磁场不影响电子射线的扫描.在金属屏蔽壳内部的元件或设备所产生的高频电磁波也透不出金属壳而不致影响外部设备.用什么材料作电磁屏蔽呢?因电磁波在良导体中衰减很快,把由导体表面衰减到表面值的1/e(约36.8%)处的厚度称为趋肤厚度(又称透入深度),用d表示,有其中μ和σ分别为屏蔽材料的磁导率和电导率.若电视频率f=100 MHz,对铜导体(σ=5.8×107/ ?m,μ≈μo＝4π×10-7H/m)可求出d=0．00667mm.可见良导体的电磁屏蔽效果显著.如果是铁(σ＝107/ ?m)则d=0.016mm.如果是铝(σ＝3.54×107/ ?m)则d＝0.0085mm.为了得到有效的屏蔽作用,屏蔽层的厚度必须接近于屏蔽物质内部的电磁波波长(λ=2πd).如在收音机中,若f＝500kHz,则在铜中d＝0.094mm(λ=0.59mm).在铝中d＝0.12mm(λ=0.75mm ).所以在收音机中用较薄的铜或铝材料已能得到良好的屏蔽效果.因为电视频率更高,透入深度更小些,所需屏蔽层厚度可更薄些,如果考虑机械强度,要有必要的厚度.在高频时,由于铁磁材料的磁滞损耗和涡流损失较大,从而造成谐振电路品质因素Q值的下降,故一般不采用高磁导率的磁屏蔽,而采用高电导率的材料做电磁屏蔽.在电磁材料中,因趋肤电流是涡电流,故电磁屏蔽又叫涡流屏蔽.在工频(50Hz)时,铜中的d＝9.45mm,铝中的d＝11.67mm.显然,采用铜、铝已很不适宜了,如用铁,则d＝0.172mm,这时应采用铁磁材料.因为在铁磁材料中电磁场衰减比铜、铝中大得多.又因是低频,无需考虑Q值问题.可见,在低频情况下,电磁屏蔽就转化为静磁屏蔽.电磁屏蔽和静电屏蔽有相同点也有不同点.相同点是都应用高电导率的金属材料来制作;不同点是静电屏蔽只能消除电容耦合,防止静电感应,屏蔽必须接地.而电磁屏蔽是使电磁场只能透入屏蔽体一薄层,借涡流消除电磁场的干扰,这种屏蔽体可不接地.但因用作电磁屏蔽的导体增加了静电耦合,因此即使只进行电磁屏蔽,也还是接地为好,这样电磁屏蔽也同时起静电屏蔽作用.。
