激光雕刻机使用说明本公司不承担由于使用本手册或本产品不当，所造成直接的、间接的、附带的或相应产生的损失或责任。
本手册的信息资料仅供参考。
由于改进设计和功能等原因，本公司保留到本资料的最终解释权。
内容如有更改，恕不另行通知。
注意：运动中的机器有危险！使用者有责任在机器中设计有效的出错处理和安全保护机制。
本类激光切割机为GB4类激光产品，使用时请注意激光辐射，避免眼或皮肤受到直射或散射辐射的照射概述本说明适用于巧匠激光雕刻机QJ6040,QJ6090，以及QJ1280,QJ1410等机型。
工作环境通风良好，环境卫生，尘埃少；储存空间温度：0-50°；工作空间温度：5-40°；工作空间相对湿度：30％-90％无结露。
供电及接地供电要求激光雕刻机使用AC220V/50HZ交流电，如果当地电压不稳，请自行加装稳压器，以保证激光雕刻机的正常使用。
插拔电源时请先将激光雕刻机的电源开关关闭；接地要求激光雕刻机外壳接地必须安全可靠，良好的接地可以消除机器上产生的静电；并且降低干扰；机器的电源要与电脑电源使用同一个插排。
为了防止电器设备因漏电、过压、绝缘等原因造成的触电或火灾事故，请您将电控可靠接地。
接地电阻要小于100欧姆，导线长度在20米以内，导线横截面积大于1.0平方毫米注意事项非工作时注意事项请不要由非专业人员对电气系统进行维修和调试，这将会降低设备的安全性能，扩大故障，甚至造成人员的伤害和财产损失。
请不要在控制箱周围堆放杂物，并在使用过程中，定期清除控制箱表面和过滤网的灰尘，以保持系统的良好通风，利于散热。
未经授权，请勿擅自改动产品，由此而引起的后果本公司不负任何责任！警告确有必要需打开机箱盖板时，必须在切断电源5分钟后并在专业人员指导下，才允许接触电控箱内的部件！禁止机器在工作时，禁止接触任何运动部件或打开控制设备，否则可能造成人员伤害或导致机器不能正常工作！禁止电器设备在潮湿、粉尘、腐蚀性气体、易燃易爆气体场所工作，否则可能造成触电或火灾！激光雕刻机使用时注意事项：加工文件编排完毕后即可选择加工，并使用软件高速加工速度、加工强度及加工精度。

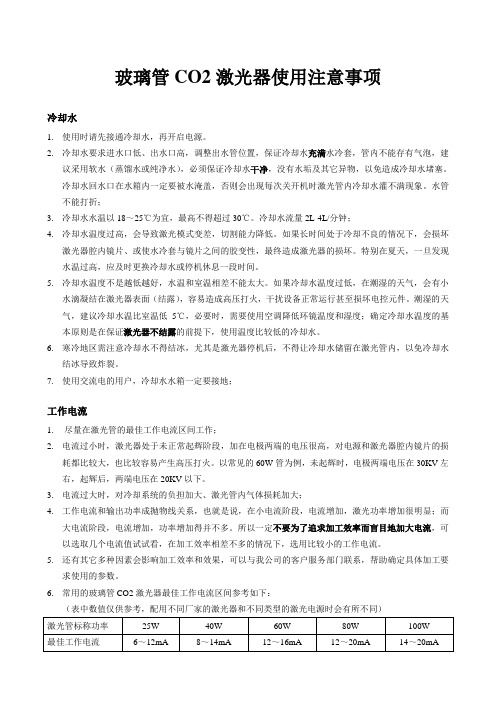

玻璃管CO2激光器使用注意事项冷却水1.使用时请先接通冷却水，再开启电源。
2.冷却水要求进水口低、出水口高，调整出水管位置，保证冷却水充满水冷套，管内不能存有气泡，建议采用软水（蒸馏水或纯净水），必须保证冷却水干净，没有水垢及其它异物，以免造成冷却水堵塞。
冷却水回水口在水箱内一定要被水淹盖，否则会出现每次关开机时激光管内冷却水灌不满现象。
水管不能打折；3.冷却水水温以18～25℃为宜，最高不得超过30℃。
冷却水流量2L-4L/分钟；4.冷却水温度过高，会导致激光模式变差，切割能力降低。
如果长时间处于冷却不良的情况下，会损坏激光器腔内镜片、或使水冷套与镜片之间的胶变性，最终造成激光器的损坏。
特别在夏天，一旦发现水温过高，应及时更换冷却水或停机休息一段时间。
5.冷却水温度不是越低越好，水温和室温相差不能太大。
如果冷却水温度过低，在潮湿的天气，会有小水滴凝结在激光器表面（结露），容易造成高压打火，干扰设备正常运行甚至损坏电控元件。
潮湿的天气，建议冷却水温比室温低5℃，必要时，需要使用空调降低环镜温度和湿度；确定冷却水温度的基本原则是在保证激光器不结露的前提下，使用温度比较低的冷却水。
6.寒冷地区需注意冷却水不得结冰，尤其是激光器停机后，不得让冷却水储留在激光管内，以免冷却水结冰导致炸裂。
7.使用交流电的用户，冷却水水箱一定要接地；工作电流1.尽量在激光管的最佳工作电流区间工作；2.电流过小时，激光器处于未正常起辉阶段，加在电极两端的电压很高，对电源和激光器腔内镜片的损耗都比较大，也比较容易产生高压打火。
以常见的60W管为例，未起辉时，电极两端电压在30KV左右，起辉后，两端电压在20KV以下。
3.电流过大时，对冷却系统的负担加大、激光管内气体损耗加大；4.工作电流和输出功率成抛物线关系，也就是说，在小电流阶段，电流增加，激光功率增加很明显；而大电流阶段，电流增加，功率增加得并不多。
所以一定不要为了追求加工效率而盲目地加大电流，可以选取几个电流值试试看，在加工效率相差不多的情况下，选用比较小的工作电流。
激光打标机价格：激光打标机的价格差异较大，从3万元到几十万元不等，便宜的激光打标机一般为静态打标，配置经济的国产激光器，采用电脑显示器操作系统，价格在3万出头。
而一台配置较好的30W的CO2激光喷码机价格却在6万到10万不等，一般采用美国新锐或相干的激光发生器，以及CTI振镜，价格的差异主要来自品牌，硬件基本相同的情况下，激光喷码机价格差异在3到5万不等。
除了CO2激光喷码机，还有光纤激光打标机，紫外激光喷码机等，光纤机一般常用的从20瓦到上百瓦，20W的静态光纤机价格一般也在3万起，更大功率的光纤激光机价格价格也更高。
影响激光打印机价格的具体因素有
1，功率：在目前的市场上主要大致可分为：10W、20W、50W、60W还有部分大功率的光纤打标机。
不同的功率其价格也是不同的，功率越大其价格也是更贵的。
2, 激光器：由于不同品牌的激光器价格的不同，因而导致激光打标机的价格也是不同。
3, 如果是二氧化碳激光打标机，激光管分为玻璃管与射频管（金属管），射频管使用寿命长、光斑精细度是玻璃管的3倍多、精度高、热扩散面积小、性能比玻璃管稳定，所以射频管价格也比玻璃管贵。
4, 细节：一台好的激光打标机细节决定成败，往往最优秀的都体现在细节上。
横远思通机械设备是一家专业经营喷码机及喷码技术咨询的高科技现代化公司。
经营范围包括销售：打码机、喷码机、激光打标机、喷码机配件及耗材、食品包装机械。
想客户之所想，为客户提供价格合理、优质的产品，以及7×24
小时的售后服务，并且免费为客户提供机器维修时的备用机器。
二氧化碳co2激光器分类、特点与应用
根据激光介质不同，二氧化碳（CO2）激光器可以分为立式封管式CO2激光器和射频金属电极管式CO2激光器。
下面是对
其分类、特点和应用的详细介绍：
1. 立式封管式CO2激光器：
- 特点：立式封管式CO2激光器使用纵向封管结构，主要由气体混合器、电极、透镜组成。
激光工作介质为CO2、N2和He 气体混合物，通过电子激发CO2分子实现激光发射。
该激光
器具有较高的功率密度和较高的开关速度，能够产生连续激光或脉冲激光。
- 应用：立式封管式CO2激光器广泛用于激光切割、激光打标、激光雕刻、激光焊接等工业加工领域。
其高功率和高效能的特点使其在金属加工、木材加工、陶瓷加工、纸张加工等领域具有广泛应用。
2. 射频金属电极管式CO2激光器：
- 特点：射频金属电极管式CO2激光器利用电极产生射频电场，激发CO2分子实现激光发射。
其结构简单，激光输出稳定，
并且激光输出功率可达几十千瓦甚至数百千瓦。
- 应用：射频金属电极管式CO2激光器常用于高功率激光切割、激光焊接、激光熔覆等应用。
由于其高功率特性，可以广泛应用于汽车制造、航空航天、能源装备等领域的金属加工和表面处理。
总之，CO2激光器具有功率密度高、能量转化效率高、光束
质量好、加工效果精细等特点，因此在工业加工、医疗美容、科学研究等领域都有重要的应用。
CO2激光打标机好还是光纤激光打标机好？CO2激光打标机好还是光纤激光打标机好？这应当依据材料和客户的需求来确定。
一些材料适用于CO2激光打标机，一些材料适用于光纤激光打标机，一些是通用激光打标机。
虽然光纤激光打标机应用范围较广，但CO2激光打标机适用的材料不肯定适用于光纤激光打标机，各有优缺点。
二氧化碳激光打标机与光纤激光打标机的区分：二氧化碳激光打标机重要用于塑料、玻璃等非金属材料的打标，但使用一段时间后需要充气（二氧化碳）。
光纤激光打标机可用于金属和非金属材料。
简言之，它结合了二氧化碳激光打标机和半导体激光打标机的功能，速度是半导体的三倍以上。
它是一种更先进的激光打标设备，不需要在10万小时内更换零件。
CO2激光打标机性能特点：1、打标精度高、速度快、任意掌控雕刻深度；2、激光功率大，可用于雕刻和切割各种非金属产品；3、无耗材、加工成本低，激光器运行寿命高达2万至3万小时；4、标记清楚，不易磨损，雕刻切割效率快、环保、节能；5、使用10.64nm激光束通过扩束、聚焦、最后通过掌控振镜的偏转；6、按预定轨迹作用于工作表面，使工作表面气化，达到标记效果；7、光束模式好，系统性能稳定，维护少，适用于大批量、多品种、高速、高精度连续生产的工业加工现场；8、的光路优化设计和的图形路径优化技术，加上激光的超脉冲功能，使切割速度更快。
CO2激光打标机行业应用及适用材料：适用于纸张、皮革、面料、有机玻璃、环氧树脂、羊毛制品、塑料、陶瓷、水晶、玉、竹木制品。
广泛应用于各种消费品、食品包装、饮料包装、医药包装、建筑陶瓷、服装辅料、皮革、纺织品切割、工艺礼品、橡胶制品、外壳、牛仔布、家具等行业。
光纤激光打标机性能特点：1、打标软件功能特别强大，可与Coreldraw、AutoCAD、Photoshop等应用软件兼容；支持PLT、PCX、DXF、BMP等，可使用SHX、TTF字库；支持自动编码。
2、采纳集成结构，配备自动调焦系统，操作过程人性化；3、采纳原进口隔离器保护光纤激光窗，加添稳定性和激光寿命；4、无需维护，使用寿命长，体积小。
激光打标机别名激光打码机、激光喷码机、激光标记机、激光刻字机、激光打号机、金属激光打标机、光纤激光打标机、半导体激光打标机、yag激光打标机。
几种激光打标机的区别一：Co2激光打标机目前的co2激光打标机一般都是采用的进口co2射频激光管，其使用寿命可达2-4万小时，该款机型最快打标速度可达7000mm/s。
co2激光打标机适合在绝大多数的非金属材质上打标，例如纸质包装、塑料制品、皮革面料、玻璃陶瓷等。
随着技术的升级，程光激光公司研发出10w便携式co2激光打标机，该机最大的特点是突破了传统co2激光打标机体积过于庞大的缺点，能方便的集成在各类生产线上，设备虽然体积减小了，但是功能上完全没有任何损失。
二：半导体侧泵激光打标机半导体激光器都是采用一体化模块设计，替代了Y AG激光打标机的氪灯，从而避免了要频繁更换氪灯的缺点，模块化的设计也就意味着这款机型的故障更少，维护也更加的方便，半导体激光打标机的光模质量更好，适合在各类金属与非金属上打标，例如塑料、手机按键、不锈钢等。
三：半导体端泵激光打标机半导体端泵激光打标机按照激光波长可以分为三种，1024nm红外激光打标机、532绿光激光打标机、355紫外激光打标机。
目前市面上流行的是绿光激光打标机与紫外激光打标机，以下是这两款激光打标机的简单介绍。
1、532绿光激光打标机绿光激光打标机适合于对热效应敏感的材料进行打标，因为532的波长决定了绿激光是一种相对的“冷激光”。
之所以说相对，是指相对于co2激光打标机、半导体激光打标机、光纤激光打标机来说绿激光热辐射效应更小。
532绿光激光打标机最典型的应用就是在水晶的表面雕刻与内雕。
2、355紫外激光打标机紫外激光打标机配置紫外激光器，进口高速扫描振镜系统等。
由于紫外激光打标机聚焦光斑极小，紫外激光是真正意义上的冷激光，热效应非常小，因而紫外激光打标机可以进行超精细打标、特殊材料打标，紫外激光打标机是对打标效果有更高要求的客户首选产品。
大族co2激光打标机参数
大族CO2激光打标机是一种常用于工业生产中的设备，它使用CO2激光作为能源，可以对各种材料进行高精度的标记和切割。
一般来说，这种设备的参数包括以下几个方面：
1. 激光功率，通常以瓦特（W）为单位，表示激光器的输出功率大小，不同的应用需要不同功率的激光器。
2. 打标速度，以毫米/秒（mm/s）为单位，表示激光打标头在工件表面移动的速度，速度快慢直接影响生产效率。
3. 打标范围，即打标区域的大小，通常以毫米（mm）为单位，不同型号的设备有不同的打标范围。
4. 刻度深度，表示激光在材料表面的刻痕深度，通常以毫米（mm）为单位。
5. 激光波长，CO2激光的波长通常在10.6微米左右，这个参数决定了激光在不同材料上的适用性。
6. 辐射范围，表示激光束的辐射范围，不同的设备可能有不同的辐射范围。
7. 冷却方式，激光设备通常需要进行冷却以保持稳定的工作温度，常见的冷却方式包括风冷和水冷。
除了上述参数外，大族CO2激光打标机还可能具有其他特定的参数，比如光束质量、重复精度、工作台尺寸等。
这些参数将直接影响设备的应用范围和性能表现。
综上所述，了解设备的参数对于选择合适的设备、正确操作设备以及实现预期的生产效果都非常重要。
CO2激光打标机常见故障的原因及处理措施汇总CO2激打标机光机可雕刻多种非金属材料。
主要应用于食品包装、竹木制品、电子元件、皮革、饮料包装、医药包装、建筑陶瓷、服装辅料、鞋类、手袋、钮扣、眼镜、织物切割、工艺礼品、橡胶制品、电子元件、外壳铭牌、玻璃石材加工等领域的图形和文字的标记及切割。
虽然说CO2激光打标机有着极高的稳定性和使用便利的优势，但是日常使用中也难免会遇到各种小问题和故障，如何快速处理，降低设备停机带来的产量影响，就成为了操作者最关心的问题，下面，是佛山市富兰激光科技有限公司小编为大家汇总的CO2激光打标机常见故障及处理措施。
1.电源指示灯不亮。
原因及处理措施：①电源未连好。
连接电源线②指示灯坏。
更换指示灯。
③保险丝断。
更换保险丝。
2.保护指示灯亮且无射频输出。
原因及处理措施：①内部过热，保护单元动作。
②外保护接点断开。
③元件与驱动器不匹配，或两者的连接不可靠，引起反射过大导致内部保护单元动作。
改善散热条件。
检查外保护接点。
3.运行指示灯亮，无射频输出。
原因及处理措施：①出光控制信号恒有效。
②开关位置不对。
检查出光控制信号脉冲。
把开关拨到正确位置。
4.加工图文错乱。
原因及处理措施：①出光有效电平设置错误。
重新设置出光有效电平。
5．使用时间不长的新设备，激光器激光输出功率较弱。
原因及处理措施：①出厂时测得的激光器输出功率是否达到技术指标；②谐振腔调整的准确性是否达到要求；③全反膜片是否有漏光现象；④声光开关插入损耗是否在规定范围内。
6. 使用一段时间以后，激光器激光输出功率下降。
原因及处理措施：①激光谐振腔是否变化：微调谐振腔镜片，使输出光斑最好；②全反及输出膜片是否有污损现象；③声光晶体偏移或者声光电源输出能量偏低：调整声光晶体位置；④冷却水箱水温设置与环境温度温差是否超过5℃；⑤氪灯使用寿命是否到期；⑥进入振镜的激光偏离中心：调节激光器；⑦若电流调到20A左右仍感光强不够：氪灯老化，更换新灯。
二氧化碳激光打标机工作原理二氧化碳激光打标机是一种常见的工业激光设备，它利用二氧化碳激光器产生的激光束来进行物体的打标。
其工作原理是将电能转化为光能，然后通过光束的聚焦和控制，对物体表面进行刻印、雕刻或打标。
二氧化碳激光打标机的核心部件是二氧化碳激光器。
该激光器利用二氧化碳分子在电场的作用下跃迁从而产生激光。
在激光器内部，有一个充满混合气体的放电管，当高压电流通过放电管时，会激发混合气体中的氮气分子和氧气分子与二氧化碳分子发生碰撞，使二氧化碳分子跃迁到激发态。
当二氧化碳分子由激发态返回基态时，会辐射出激光光束。
激光光束经过反射镜和透镜的聚焦和控制后，可以精确地照射到物体表面。
由于二氧化碳激光的波长为10.6微米，处于远红外波段，具有较强的穿透力和吸收能力。
因此，它可以对各种不同材料进行刻印、雕刻或打标。
在打标过程中，激光光束照射到物体表面后，会使物体表面的材料受热并蒸发或熔化，从而形成刻痕或凹槽。
根据激光的功率、频率和扫描速度等参数的控制，可以实现不同深度和精度的打标效果。
同时，二氧化碳激光打标机还可以通过调节激光束的聚焦点、扫描轨迹和功率密度等参数，实现不同形状和大小的图案、文字或图像的打标。
二氧化碳激光打标机具有许多优点。
首先，它可以在各种材料上进行打标，包括金属、塑料、玻璃、陶瓷等。
其次，激光打标过程非接触式，不会产生物理损伤，不会导致变形或变色。
此外，激光打标速度快、精度高、效果好，可以实现复杂图案和细微文字的打标。
另外，二氧化碳激光器的寿命长，维护成本低。
在实际应用中，二氧化碳激光打标机被广泛应用于各个行业。
在电子制造业中，它可以用于电路板的标识、芯片的打标等；在汽车制造业中，可以用于汽车零部件的标识、编号等；在医疗器械行业中，可以用于医疗器械的标识和追溯等。
此外，激光打标还可以应用于包装印刷、鞋材纹理、工艺品雕刻等领域。
二氧化碳激光打标机是一种基于二氧化碳激光器的工业设备，利用激光束对物体表面进行刻印、雕刻或打标。
激光机简介激光机大致分为三大部分组成：1、机械结构2、光电结构3、控制系统一、机械结构：由机身、工作平台、导轨滑块、皮带（或丝杠或齿轮齿条）、传动轴等1、导轨滑块分类以及作用：滚珠直线方轨、滚轮直线导轨。
用于直线往复运动，可在高负载的情况下实现高精度的直线运动。
滚珠直线方轨：速度慢，精度较高。
滚轮直线导轨：即外滑轨、内滑轨。
速度快，精度稍低。
咱们机器常用滑块品牌：台湾上银（HIWIN）、台湾银泰PMI等。
2、皮带：间隙和弹性大使精度稍低，使用寿命短。
皮带传动，传动平稳。
丝杠：分为普通丝杠和滚珠丝杠，其中滚珠丝杠精度最高，价格比较贵，普通丝杠相对精度低，价格也便宜。
丝杠的应用是将旋转运动通过丝母转变为直线运动。
丝杠传动，钢性较好，可以传递较大扭力，位置准确。
单丝杠与双丝杠的优缺点：单丝杠：安装维护方便，造价低。
但是受力点不好设计，运行的时候容易产生扭转力矩，从而影响机床的运行精度。
双丝杠：减少或消除不良力矩对机器运行精度的影响，因为是两根丝杠同时受力，所以单根丝杠受到的负载降低，有利于提高机器的运行速度和使用寿命。
齿轮齿条：在某些大型雕刻机上应用比较多，相对要求精度不高，但速度快、力量大。
二、光电部分：由激光管、光学反射镜、聚焦镜、激光电源以及配电柜组成。
1、激光管：分为CO2玻璃管、CO2射频管、光纤、YAG、半导体。
CO2激光管：主要应用与非金属材料的雕刻和切割。
常用硬质玻璃制成，一般采用层套筒式结构。
最里面一层是放电管，第2层为水冷套管，最外一层为储气管（就是咱们现在用的玻璃管）。
CO2射频管：主要也是应用于非金属材质。
和CO2玻璃管相比较使用寿命可以达到4万个小时左右，而普通玻璃管的寿命是3000个小时，热刺管10000个小时。
射频管的光斑只有0.07MM受热面积小雕刻更加精细。
玻璃管的光斑是0.25MM。
小功率的光纤、YAG、半导体（例如：10W、20W、50W)由于它们的光斑比较小精度比较高所以常常应用在激光打标机。
一些常见的二氧化碳激光机器配件
一些常见的二氧化碳激光机器配件包括：
1. 激光管：激光源之一，用于产生激光束。
2. 高压电源：用于为激光管提供所需的高压电力。
3. 冷却系统：用于冷却激光管，防止过热。
4. 光束转导系统：包括镜片、准直器等，用于控制和聚焦激光束。
5. 激光切割头/雕刻头：用于将激光束精确地导向和操作在工件上。
6. 控制系统：包括软件和硬件，用于控制和调节激光机器的运行。
7. 工作台/工作台：用于将工件放置在激光机器上进行切割、雕刻等工作。
8. 前后门/安全罩：用于保护操作人员和周围环境，同时防止激光泄漏。
9. 废气处理系统：用于处理激光切割或雕刻过程中产生的废气和粉尘。
10. 辅助设备：如气体供应装置、风扇、排气装置等，用于提供材料处理所需的辅助条件。
这些配件通常可以根据不同的激光机器和应用需求进行定制和配置。
二氧化碳激光管安全操作及保养规程引言二氧化碳激光管是一种常用于工业、医疗及科研领域的设备，具有高能量、高功率、高频率、高效率等特点，但同时也伴随着一定危险性。
因此，在操作和维护二氧化碳激光管时，必须严格遵守规程和安全操作流程，以确保人身和设备的安全。
安全操作规程1. 个人防护激光器在工作时会产生高强度的激光束，对人眼和皮肤会造成严重损伤，因此在操作时必须佩戴以下防护用品：•护目镜：用以防止激光光束向眼睛直射。
护目镜必须经过特殊处理，可以有效防止激光束穿透。
•防护服：用以防止激光光束照射到皮肤，防护服材料应具有良好的绝缘性能和耐高温性能。
2. 设备安装在安装二氧化碳激光管时，需要注意以下事项：•安装地点应远离易燃易爆和腐蚀性物品。
•激光器应固定牢固，以免工作时产生震动。
•电源线、冷却水管、气管等线路应牢固可靠，避免破损或打结形成安全隐患。
3. 操作规程在激光器操作过程中，需要注意以下事项：•操作人员严禁直接注视激光器出光口。
•确保激光器的电源线插头接头可靠，接地良好。
•确认激光器工作区域周围没有其他人员进入。
•在工作结束后，应及时关闭激光器电源，清理工作台面和各类杂物。
4. 应急处理如果因操作不当导致二氧化碳激光管出现故障或危险情况时，需要立即进行应急处理：•首先切断激光器电源，保持冷静。
•利用紧急停机开关或其它紧急机械设备进行紧急停机。
•立即告知主管或技术人员，进行设备维修或更换故障件。
保养规程1. 日常保养在平时的使用中，对于二氧化碳激光管进行以下保养：•定期检查激光管光学元器件的定位和清洗问题。
•定期清理激光器及其周围的灰尘污垢，并保持良好的通风条件。
•定期检查冷却水的流量、温度等指标，确保冷却水的正常循环。
2. 定期保养在正常使用一定时间之后，需要对二氧化碳激光管进行定期保养：•定期更换激光器内的激光管、反射镜、透镜等光学元器件。
•定期更换冷却水，并进行清洗和消毒。
•定期对电源线和各种连接处进行紧固和绝缘处理。
CO2激光打标机玻璃管和射频管的区别分析激光打标机是用激光束在各种不同的物质表面打上永久的标记。
打标的效应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字，激光打标机主要分为，CO2激光打标机，半导体激光打标机、光纤激光打标机和YAG激光打标机，目前激光打标机主要应用于一些要求更精细、精度更高的场合。
应用于电子元器件、集成电路（IC）、电工电器、手机通讯、五金制品、工具配件、精密器械、眼镜钟表、首饰饰品、汽车配件、塑胶按键、建材、PVC管材。
CO2激光打标机常用的激光管有玻璃管与射频管之分，二者之间的区别为：1、激光管：CO2射频管激光打标机采用进口激光管；而玻璃管采用的国产激光管。
2、使用寿命：CO2射频管激光打标机寿命可达4.5万小时以上，一般可使用6年，充气可重复使用，不用更换；而玻璃管打标机只是2500个小时左右，一般半年更换一支玻璃管，不可重复使用，要更换。
3、冷却方式：CO2射频管激光打标机采用风冷，可保证长期无故障的稳定运行；CO2玻璃管激光打标机采用水冷，工作时间长或水温高时可能会不出光或断断续续的出光，连续工作对产品的品质影响较大。
4、光斑大小（光束）：CO2射频管激光打标机是0.07mm光斑精细，比玻璃管精细3倍多，精度高,热扩散面积小，可雕刻/切割非常精细的作品；CO2玻璃管激光打标机是0. 25mm光斑粗，精度差，出光不稳定（光强不均匀，有时不出光）,热扩散面积大，切边融化、发黑明显,雕刻精度比较差。
5、稳定性：射频管是全密封金属管，采用的是30伏的低压电源，这就是直接避免了使用高压电源所带来的一些弊端；由于国产的玻璃管激光切割机使用的是1万伏甚至更高的高压电源，除了不稳定外还有一定的危险性，长时间工作使电源容易老化，且对控制系统有很大的干扰，如操作不当容易烧坏主板，更容易受电压的影响而损坏其正常的功能。
6、价格：射频管比玻璃管价格贵很多倍，而对加工一些产品如皮革，只需要玻璃管就可以完全胜任。
二氧化碳激光管原理二氧化碳（CO2）激光管是一种常见的气体激光器，它利用二氧化碳分子的能级结构产生激光辐射。
二氧化碳分子是由一个碳原子和两个氧原子组成的，它具有特殊的振动、转动和电子能级结构，使得它成为一种非常有效的激光介质。
二氧化碳激光管的工作原理基于电子跃迁和分子振动的能级结构。
首先，二氧化碳分子处于基态，其电子处于低能级。
当二氧化碳激光器的电源施加到两个电极上时，高频电场的作用下，激励电子从低能态跃迁到高能态，形成电子激发态。
在高能态，激发电子与周围的二氧化碳分子碰撞，并转移到分子的振动能级，形成高振动能态。
这些振动能态的分子通过非辐射过程回到低震动能态。
在回到低振动能态的过程中，分子的“内禀”振动能被释放出来，以光子的形式辐射出来。
这些辐射光子的能量与分子振动的能量差相等，从而形成激光光束。
为了实现连续波激光辐射，二氧化碳激光器通常采用一个光学腔。
光学腔由两个反射镜构成，其中一个镜子具有较高的反射率，而另一个镜子具有较低的反射率。
光学腔中的二氧化碳分子不断地振动和辐射，而光束只能逃逸出具有较低反射率的镜子，从而形成一个一致而连续的激光束。
为了提高二氧化碳激光的功率，激发器一般采用电流激励。
通过在电极间施加高频交流电源，产生高能态的电子。
此外，激光的功率还受到气体的压力和纯度的影响。
较高的气体压力可以提供多的激发态，从而增加激光输出功率。
总之，二氧化碳激光管通过激活二氧化碳分子的振动能级结构，利用电子激发和碰撞回转，产生红外光激光束。
其工作原理可以解释二氧化碳激光器产生激光辐射的过程。
随着技术的发展，二氧化碳激光器在医疗、工业和科研领域的应用不断增加。
封离型CO2激光器的技术和应用塑堂塑塑——2孙建军,路而缸.音响视昕手册出艋杜,10q6,52～57光电子技术与信息1997年4月北京:电子工业3付麒一微型计算机接口与通信-北京:电子工业出版杜,199160~63 ANovelandPracticalOpticalFiberLinkSystem DengJingZhangDnWuZMfiefNanjingUnive~iLyofAemnauLiesandAstronauticsNaing210016) Abstract Thlspaperpresentsanovelandpracticalopticalfiberllnksystemtolinkmusic instrumentdlgitalinterface(MIDI)inplaceofnormalcables.Thisllnksystem hasdimlnlshed theinterferencethatMIDIdigitalsignalcanimposeOHaudiosignal,andincre asedthetransferdlstancebetweenmusicinstruments.TheseaAvant2~esshowthatopticalfibe rhasbrightfutureofdigitalmuslcinstrum~nt’Sllnk.和耐用性的提高,使封离型CO2激光器对于工业应用极具吸引力.在过去的十年I可,就激光器的销售情况和应用种类来看,封离型CO2激光器市场有了显着的增长.初期,激光输出功率在l0 W和25W,这期间的市场增长是由于激光器价格的低廉.因广泛地适用于非金属材料的切割和雕刻,这种低功率激光器已经在许多台式激光制造系统里找到了用武之地,例如美国Universal激光系统和Epilog激光系统.当输出功率提高以后,这种激光可用来切割金属,陶瓷,厚的聚丙烯塑料和本料,切割速度可达每分钟几百英尺.如今,封离式C02激光器以其优异的性能使激光加工技术成为可能,并且价格低廉可以大批供应14蜷,封高恐对于工业上的应用来说,设备的可靠性往往比投资的花费更为重要.一家造纸厂或一家汽车制造厂因故停产一小时所造成的损失实际上比激光器本身的初期投资要高得多.封离型CO2激光器要成为一种工业加工工具被人们接受,就必须具备优良的工作性能和在恶劣的生产环境下工作的可靠性.为弄明白为什么封离型CO2激光器能够在工业市场上占有一席之地,我们有必要了解一下这种激光器的设计和构造.所谓封离型CO2激光器,是指激光器的通光孔(即形成等离子体并产生激光的地方)和工作气体救密封在同一根管子里,它有别于输出功率较高的流动气体激光器系统,后者需要外加气罐,气泵和过滤器.用旦触L;栩每笨一孑～麓¨,●,广,生SL’Zjtn勃.,}一酬呲舵目耍.,～耙0e删Ⅲ一一/.第L0卷第2期光电子技术与信息1997年4月最早的封离型CO2激光器基于直流激励的管式结构1978年,Laakmann光电子公司首创了射频激励的COz激光器.用射频能量激发气体并采用波导结构将光能量限制在一个横截面很小的区域内,于是一种产生CO2激光输出的更有救的方案诞生了,它同时也使激光器的工作寿命大大延长.在过去的十年间,许多家公司研制了输出功率为10~240W的封离式CO2激光器. 当初的波导结构如今仍被沿用.虽然对于大多数的工业应用来说它已经搜”自由空间结构”或者”复合腔结构”所替代.这些新的进展着眼于改进工作性能,延长工作气体寿命,提高工作的可靠性,以及降低成本. Synrad公司采用了一种”复合波导/自由空问”结构.这种结构通光孔比真正的波导大,起到空间滤波器的作用,产生了纯净的高质量激光束,具有衍射极限的特性f这点对于切割和钻孔是非常重要的).由于采用的通光孔大,激光等离子体与孔壁的作用可以忽略,这就放松了对通光孔所甩零部件的机械公差的要求,因而使激光器的成本下降,且容易制作Synrad公司的激光器首次采用了全金属结构.其激光管和电极都是用铝压制成形然后焊接而成的,这种结构设计具有制造成本低,长期稳定可靠的突出优点.另一种结构是所谓板条式COz激光器”,相干公司将它用于其Diamond(钻石)系列激光器中.它是在一个方向上采用非稳腔, 而在另一个方向上采用波导激光器结构.其主要优点是单位放电长度产生的激光功率比其它结构高.然而它的光束质量有所下降,而且需要另外的光学系统来产生圆形光束. Synrad公司的激光器一般充以He,N2,CO2和Xe的混和气体.工作时会产生03f臭氧)和Of氧原子)等离子体猝灭后O将转变为O(氧气).氧原子和臭氧都是极具腐蚀性的气体,因而激光器的寿命取决于其内表面抵御这些气体的能力.另一个导致老化的原因是氧气分子的损失或氢分子的介入(主要因为内壁除气不理想所致)选用高质量的材料并采取严格的工艺,可以将这些不利因索减封最小.在封离型CO2激光器于1978年出现以前,一般的玻璃管在功率下降需重新充气这段时间里,其能提供50h左右的工作时间.到1981年,封离型CO2激光器工作寿命已提高到几千小时今天,Synrad的激光器连续工作寿命已超过36000h,其间激光功率下降只有10%不同的制造商采用不同的方法来密封他们的激光器.相干公司在Diamond系列中运用了一种不透气的硬密封”,形成一个不同渗透的屏障来防止气体的泄漏.在Synrad公司的设计中采用了一种已知的低泄漏弹性密封.硬密封具有无渗透的优点,虽然它可能因具有脆性会使激光器遭到灾难性的毁坏. 因为重新充气时需要打开封口,因而代价较高.弹性密封提供了一种更廉价更可靠的密封.这些密封可以很容易地去除,只需花上占当初投资比倒很小的一部分钱,就可以使激光器在它”生命的终点”又获得新生.然而,无论哪种密封都能保证用户拥有几万小时的工作寿命和长达十年之久的搁置寿命. 另一个关键方面是射频源问题.从射频能量到CO2激光功率的转化效率约为l5%20%左右.用目前现有的技术要生产输出功率大于240W的封离型CO2激光器, 就需要产生超过2kW的射频能量.所需的射频频率取决于通光孔的尺寸和内部气压, 同时这两个参数也决定了气体的光学上升时间.高气压激光器虽然因效率较低(由于波导模在内表面上的损耗)使驱动激光器工作所需的射频能量较高,但是它具有光学响应时间较快(产生较短的激光脉冲)的优点在l5第l0卷第2期光电子技术与信息1997年4月美国,频率管制委员会(FCC)限定出一些频率供需要大功率射频的工业加工业选用.在20~100MHz这一频率范围内(因技术上和商业上的原因,这是CO2激光器制造商唯一可获得的波段),能够产生FCC规定的频率为27.12MHz和40.fi8MHz的高级别射频能量.但这两个频率对于小通光孔板条式激光器来说太低,这种激光器采用80MHz左右的频率,因而必须采取严格的措施防止射频能量泄漏.对于所有封离式COz激光器的制造厂商来说射频能量的寄生辐射(指泄漏到系统外的射频能量)都是个问题.1996年1月,欧共体颁布了更为严格的规定来限制射频能量的发射量级,这迫使射频激威CO2激光器的制造商增加了大量额外的工作,因而提高了成本.在设法提高以上激光器的效率并减小寄生辐射方面不断取得进展.然而,射频源的成本问题似乎成为这些激光器发展道路上的障碍.以Syarad公司的激光器为倒,其射频源的成本约为每瓦2美元,这等价于产生每瓦激光能量需要15O20O美元.要和已有的千瓦级技术竞争,一台射频激励的激光器仅射频源就将花费30000美元以上.这些数据是按固体射频源来计算的,采用真空电子管技术虽然可以节约开支,但必须每工作加000 h就更换一次电子管.按上面的数据并且考虑到建造一台可输出1kW以上的激光谐振腔的费用,这种功率级别的射频激励封离型COz激光器在目前还不具备商业价值.Syarad公司和相干公司都在努力研制输出功率在500W的封离式激光器.虽然同目前的流动气体COz激光器相比,这种激光器似乎很昂贵旧前的估价在加I1万美元之同).然而这两家公司都相信这个功率级别具有封离性能的激光器拥有市场.一般地,封离型COz激光器每英寸的放电长度能够提供1W激光功率输出(对于板条式”结构的激光器来说这个值会更大些,虽然会遇到诸如光束质量不佳等问题). 这将意味着一台25W的激光器需要25—30 英寸的管长.超过这一长度,管子就会因太长而不实用,因此必须找到新的办法来提高输出功率一种办法是将两台激光器结合在一起形成一个输出光束.在Synrad的25W激光器中,激光输出是线性偏振的,因此可以用一个偏振敏感合柬器将其合二为一.用这一技术可获得任意偏撮的输出光束,其功率为所用两支激光管的输出功率之和.迄今已证明这是产生较大功率的有效方法.生成的光束质量极高,激光器的坚固性和可靠性已经被十年来销售出的几千套激光系统所证明.然而,由于光束线性偏振的特性,不能将这一技术简单推广到两只以上的激光管来实现光束的合成.正如前面提到的,唯一的办法是增加激光腔的长度.为了不增加激光器的总体长度,在激光营内部采用转向镜,将激光腔进行两折,三折,乃至更多折叠.如今,可以提供100~125W的输出功率,运用折叠技术在稳固的壳体内可以产生功率大于240W的高质量光柬.CO2激光器通常用于裁制纺织品气袋材料和帆布,可以形成无污染的光滑切边,并将材料纤维熔结在一起以防止磨损.由于激光柬进行非按触性切割,可以将很薄的材料,如衣服花边,裁铷成十分复杂的样式而不会造成所谓的拉丝”问题,而用刀裁”拉丝”现象常常是不可避免的.用来切害I塑料可以形成光滑的玻璃烧,因而无需后继的工序,甚至可以用封离式CO2激光器在薄金属板上切割或打孔.可以用来切害I或刻划陶瓷,可以将木质或纸质产品裁制出复杂的式样,可以在橡胶垫上●第l0卷第2期光电子技术与信息19g,7年4月进行雕刻来生产图章和模板.GO2激光器也用于在各种各样的产品上打制标识码或标志,诸如计算机芯片,汽车塑料部件和食品盒等.这种激光器可以在静止或流动中的产品上打出比喷墨打印机更为可靠的高质量永久性标志.总之,封离型CO2激光器正处于它的发展阶段,其性能和带来的效益满足了工业用户对于可靠性和耐用性的要求.如今的用户不必过问技术细节.只需把激光器作为一种简单的元件,比如一个”灯泡”,就可以应用激光技术来解决难题.f苏红新,高允贵)用于车载激光通信系统的减振装置,7一….……懒.,摘要一随着激光在运动状态的传输,目标翻量,动态跟踪等系统中的应用,对激光发射,接收的振动稳定性能要求越来越高.本文衙要介绍用于潜艇模塑试验的车戴激光通信系统的减振装置与技术.关键词潜艇模塑1引言系统?苎塑茎墨的困难.水动力学实验室中的减压拖曳水池,专用于研究潜艇模型在真空状态下的流场状况.试验用拖水车带动水中船模作特定运动,试验工作人员无法进入水池进行监控.因为试验过程在真空中进行,绝大部分仪器和装置均在真空状态下工作(真空度达5000 p&),不易随时收集试验结果.为此,必须建立一套减压拖曳水池车载激光自由空间通信系统.为了保证模型试验.在进行减压拖曳水池流态显示及流场量化测量系统结构的总体设计与研制中,应注意最大限度地消除或减少振动,提高试验用拖水车调整装置的稳定性能,克服激光通信系统固车载振动而引起刊孔}.f本文简要介绍车载激光通信的减振装置与技术.2拖车试验及减振装置2.1拖车试验的技术条件拖车是进行船模试验的必备设施,它作为激光通信系统及减振装置的载体.也需有相应的技术条件保证.拖车重量8t以上.导轨的调整固定压板间隔为800mm.在拖车左边设置两对导轨引导轮,卡紧在左导轨两侧运动.两对轮相距5m.如图l所示.水池两岸装有两条高精密度的导轨,长度为160m的导轨中间无结缝,两根导轨跨度5iTI.每根导轨在160iTI内高度误差仅为0.15iTlm,跨度谩差为0.25mm.试验用拖车在导轨上作直线运动,最高速度达8。
CO2激光打标机之玻璃管与射频管
激光打标机是用激光束在各种不同的物质表面打上永久的标记。
打标的效
应是通过表层物质的蒸发露出深层物质，从而刻出精美的图案、商标和文字，
激光打标机、激光镭雕机、激光刻字机、激光打码机，自动化激光打标设备------佛山市富兰科技有限公司研发生产的激光打标机主要有：CO2激光打标机，
半导体激光打标机、光纤激光打标机、绿光激光打标机、紫外激光打标机。
其中，CO2激光打标机常用的激光管分为：玻璃管与射频管（射频管也叫
金属管），下面，佛山市富兰激光科技有限公司小编就与大家讲讲二者之间的
区别为：
1、原材料产地：CO2射频管采用是进口激光管；而玻璃管采用是国产激
光管。
2、使用寿命：CO2射频管激光打标机寿命可达4.5万小时以上，一般可使用6年，充气可重复使用，不用更换；而玻璃管打标机只有2500个小时左右，一般半年左右要更换一支玻璃管，不可重复使用，要更换新的。
3、冷却方式：CO2射频管激光打标机一般采用风冷，可保证长期无故障
的稳定运行；CO2玻璃管激光打标机采用水冷，工作时间长或水温高时可能会
不出光或断断续续的出光，连续工作对产品的品质影响较大。
4、光斑大小（光束）：CO2射频管激光打标机光斑精细度是玻璃管的3
倍多，精度高,热扩散面积小，可雕刻/切割非常精细的作品；CO2玻璃管激光
打标机光斑粗，精度差，出光不稳定（光强不均匀，有时不出光）,热扩散面积大，切边融化、发黑明显,打标精度比较差。
5、稳定性：射频管是全密封金属管，采用的是低压电源，直接避免了使用高压电源所带来的一些弊端；由于国产的玻璃管激光打标切割机使用的是高压
电源，除了不稳定外还有一定的危险性，长时间工作使电源容易老化，且对控
制系统有很大的干扰，如操作不当容易烧坏主板，更容易受电压的影响而损坏
其正常的功能。
6、价格：射频管比玻璃管价格贵。
但是对于加工一些产品，如：皮革，玻璃管就可以完全胜任了。
所以根据自己的需求选择不同打标机才是硬道理。
