变压器直流电阻测试仪测试方法变压器直流电阻测试仪是用来测试变压器的绕组直流电阻的一种测量仪器。
变压器直流电阻测试是非常重要的，它可以用来判断变压器线圈的连接是否正常，绕组是否短路、开路或接地，以及绕组电阻是否符合设计要求。
下面将介绍变压器直流电阻测试仪的操作方法。
1.准备工作首先，确认测试仪器的工作状态正常。
检查测试仪器的连接线是否完好无损，并确保测试仪器的电源、电导线和测试夹具都连接正确。
确认测试仪器的仪表表针是否灵敏，是否处于归零状态。
2.测试前的检查在进行直流电阻测试之前，应该先检查变压器的电源连接是否正常。
确保变压器与外部的电源完全隔离，并且变压器的绕组处于断电状态。
另外，检查变压器的绕组是否有异样情况，如短路、开路或接地等。
3.测试方法a.使用测试仪器的电源线连接电源，并确保测试仪器的电源指示灯亮起。
b.将测试仪器的测试夹具正确连接到变压器的绕组两端。
测试夹具应该与绕组的两端连接紧固，并且不出现接触不良的情况。
c.打开测试仪器的电源开关，并调整测试仪器的电流设置。
根据变压器的额定电流和设计要求，选择合适的测试电流。
d.按下测试仪器的测试按钮，观察测试仪器的仪表指针是否有明显的变化。
如果测试仪器的表针没有任何变化，可能是测试电流太小或测试仪器有故障。
此时应该停止测试，并进行排查。
e.在测试过程中，如果测试仪器的表针有明显的波动或读数不稳定，可能是由于测试夹具接触不良或测试电流不稳定。
此时应该停止测试，排查并修复故障。
f.在一定时间内，观察测试仪器的读数是否稳定。
如果读数长时间内没有变化，可以认为变压器的绕组直流电阻符合设计要求。
4.测试结果的判断根据测试仪器的读数判断变压器的绕组直流电阻值是否符合设计要求。
如果读数超出了设计要求的范围，说明可能存在绕组的开路、短路或绝缘损坏等问题，此时应该进行进一步的检查和维修。
总结：变压器直流电阻测试仪的测试方法包括准备工作、测试前的检查、测试方法和测试结果的判断等步骤。
变压器直流电阻测试仪操作要点及使用注意事项
一、变压器直流电阻测试仪操作要点
1、使用完变压器直流电阻测试仪后，应及时对机内的电池进行充电维护，不要等到电池彻底没电了才充电，至少要保持10%的电量，这样对设备本身更好。
2、长期不用时，要对仪器内的电池组进行充电维护，一般充电14小时左右，直至“充满"指示灯亮为止，然后卸掉电池，用绝缘物包起来，不可直接接触空气，以免电流偷偷流失，也防止生锈。
3、直流测试时，发现欠压指示灯亮，应立刻停止使用直流电源，改换交流电源测试。
二、变压器直流电阻测试仪的注意事项
在测量过程中，除要严格遵守电气安全规程和设备试验规程外，还要特别注意：
1)在线圈温度稳定的情况下进行测量，要求变压器油箱上、下部的温度之差不超过3℃；
2)由于变压器线圈存有电感，测量时的充电电流不太稳定，一定要在电流稳定后再计数，必要时需采取缩短充电时间的措施
3)尽量减少试验回路中的导线接触电阻，运行中的变压器分接头常受油膜等污物的影响使其接触不良，一般需切换数次后再测量，以免造成判别错误。
4)测量变压器低压侧时，所有人员应与高压侧保持适当安全距离。
5)变压器直流电阻测试仪在运输、储存及工作中应避免强烈震动、
阳光直射和磁场的影响，存放保管仪器时，应注意环境温度和湿度，应放在干燥、通风、无腐蚀气体的地方为宜，不得受潮、雨淋、暴晒，使用时轻拿、轻放，不得跌落。
变压器直流电阻测试仪测试与操作方法
变压器直流电阻测试仪测试与操作方法：
1、接线：把被测试品通过专用电缆与本机的测试接线柱连接，连接牢固，同时把地线接好。
单通道直接测量接线。
2．量程选择：打开电源开关，显示屏上会显示如图三，这时可通过选择键对所测试品电阻范围进行选择，每按一下选择键，显示屏上会滚动出现各量程，10A、5A、1A、100mA、<5mA。
图三开机主菜单
3．选择：当选中“电流”菜单时，按选择键可以选择电流大小，
4．测试：当选择好菜单内容后，在“测试”菜单下，按下测试键就开始测试，变压器直流电阻测试仪显示屏指示充电电流值同时提示“正在充电请稍侯”，当电流稳定后显示屏显示所使用的测试电流，同时提示“正在测试请稍侯”，同时“测试”两字开始闪烁，之后显示电流值和电阻值按测试键可以重新测量但电流维持不变。
测试时当所选电流太小时，会提示“请换大电流”，因为电阻太小仪器测量不能满足要求，此时应更换大电流重新测试。
测试时当所选电流太大时，会提示“请换小电流”，因为电阻太大仪器测量电流充不上去，此时应更换小电流重新测试。
5．测试完毕后，按“复位”键，仪器电源将与绕组断开，同时放电，音响报警，这时显示屏回到初始状态，放电音响结束后，可重新接线，进行下次测量或拆下测试线与电源线结束测量。
精品资料欢迎下载。

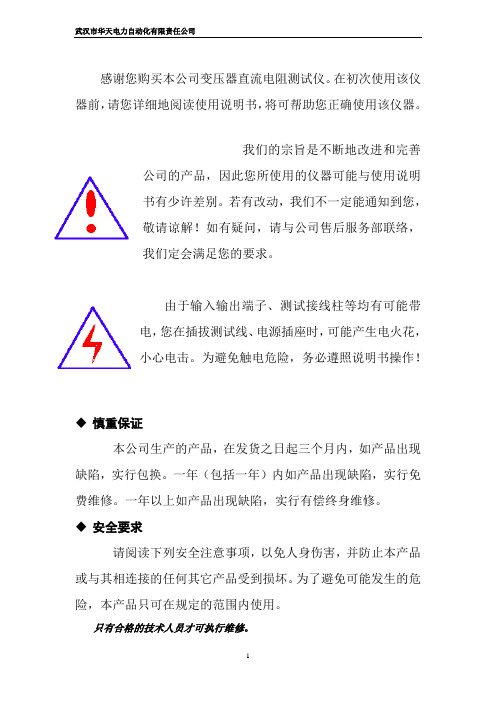

感谢您购买本公司变压器直流电阻测试仪。
在初次使用该仪器前，请您详细地阅读使用说明书，将可帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试接线柱等均有可能带电，您在插拔测试线、电源插座时，可能产生电火花，小心电击。
为避免触电危险，务必遵照说明书操作！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（包括一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品有电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
变压器直流电阻速测仪使用范围用途
变压器直流电阻速测仪的使用范围主要是用于测量变压器的直流电阻。
它可以用于各种类型的变压器，包括电力变压器、干式变压器、油浸式变压器等。
其主要用途包括：
1. 检测变压器绕组接头的质量：直流电阻是衡量绕组接头连接质量的重要指标，使用变压器直流电阻速测仪可以快速测量变压器绕组接头的电阻，并判断其连接是否良好。
2. 检测绝缘材料的老化情况：由于变压器绝缘材料会随着使用时间的增加而老化，直流电阻的测量结果可以帮助判断绝缘材料的老化情况。
当电阻值超出正常范围时，可能表示绝缘材料需要更换。
3. 检测变压器内部故障：变压器内部故障常常会导致绕组或绝缘的电阻增加，使用直流电阻速测仪可以帮助检测这些故障。
常见的故障包括绕组短路、绝缘击穿等。
4. 变压器维护和保养：定期测量变压器的直流电阻可以帮助维护和保养变压器。
通过比较测量结果和历史数据，可以及时发现变压器性能的变化，并采取相应的维护措施，延长其使用寿命。
总之，变压器直流电阻速测仪广泛用于变压器的检测、维护和保养，可以提高变压器的运行效率和可靠性。
变压器直流电阻测试仪的原理
变压器直流电阻测试仪是一种用于测量和评估变压器绝缘系统状态的仪器。
其原理基于变压器的工作原理和直流电的特性。
变压器直流电阻测试仪的原理可以分为以下几个方面：
1. 测量原理：变压器直流电阻测试仪通过在变压器的绕组间施加直流电流，并测量绕组上的电压降和电流，从而计算出绕组的直流电阻。
测试过程中，通过改变施加的直流电流大小和方向，可以进行不同种类的测试，包括直流电阻、绝缘电阻、偏压、变比和绝缘损耗测试。
2. 施加直流电流：在进行测试时，变压器直流电阻测试仪会将直流电流施加到待测绕组上。
这通常是通过将测试仪的正负极连接到绕组两端来实现的。
施加的直流电流可由测试仪内部的电流源或外部的电流源提供。
3. 测量电压降：测试仪会同时测量绕组上的电压降。
这有助于计算直流电阻值。
大多数测试仪使用四线法对电压进行测量，以消除电压降中由电阻和导线电阻产生的误差。
4. 计算直流电阻：变压器直流电阻测试仪通过使用欧姆定律来计算绕组的直流电阻。
欧姆定律指出电阻值等于电压降与电流之比。
根据施加的直流电流和测量的电压降，测试仪可以计算出绕组的直流电阻。
5. 数据显示和分析：变压器直流电阻测试仪通常配备有液晶显示屏或数码显示屏，用于显示测量过程中的数据。
测试仪还可以将测量结果保存在内存中，以便进一步分析和比较。
总之，变压器直流电阻测试仪的原理是通过施加直流电流并测量绕组上的电压降，从而计算出绕组的直流电阻。
通过这种方式，可以对变压器的绝缘系统进行评估和监测，确保其正常运行和安全性能。
这对于变压器的维护和故障诊断非常重要。
HXOT 220变压器直流电阻测试仪
概述：
变压器直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目，能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患。
我公司研制的HXOT系列直流电阻测试仪采用全新电源技术，具有体积小、重量轻、输出电流大等特点。
整机由单片机控制，自动化程度高，具有自动放电和放电指示功能，测试精度高，操作简便，可实现变压器直阻的快速测量。
功能特点：
1．测试速度快，精度高，测量结果稳定可靠。
2．内置拉弧保护电路，可在测试掉线等非正常状态下保证仪器不损坏。
3．四个电流档位，可方便用户根据试品大小选择合适的测试电流。
4．放电时有中文提示且伴有音响报警，以防误操作。
5．具有数据存储、历史数据查询、打印等功能，给用户提供极大的方便。
6．操作简单，携带方便，适合野外作业。
7．界面友好，中文菜单及操作提示，直观方便。
技术参数：
量程范围20A （100μΩ～1Ω） 10A （1mΩ～2Ω）
5A （1mΩ～4Ω） 1A （10mΩ～20Ω）
测量精度0.2% 分辨率0.1μΩ重量9kg。
变压器直流电阻测试仪变压器直流电阻测试仪变压器绕组的直流电阻测试是变压器在交接、大修和更改分接开关后，必不可少的试验项目。
在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。
为了更改这种情形，缩短测量时间以及减轻测试人员的工作负担，开发了变压器直流电阻测试仪。
它采纳全新电源技术，具有测量快速、体积小巧、使用便利、测量精度高等特点。
是测量变压器绕组以及大功率电感设备直流电阻的理想设备，同时可兼做接地线的直流电阻值。
目录注意事项安全措施重要作用使用参数技术指标产品特点功能特色仪器别称简介仪器日常维护面板操作方法注意事项安全注意事项为了您和设备的安全，请操作人员认真阅读以下内容:1.在测量完感性负载时不能直接拆掉测试线，以免由于电感放电危及测试人员和设备的安全。
本机的输出端设有放电电路。
关闭输出时，电感会通过仪器泄放能量。
肯定要在放电指示完毕后才能拆掉测试线。
2.对于无载调压变压器，不允许测量过程中切换分接开关。
3.测量过程中假如电源蓦地断电，本机会自动开始放电，请不要立刻拆卸接线，至少等待30秒钟后才可拆卸接线。
4.测量时，其他未测试的绕组请勿短路接地，否则会导致变压器充磁过程变慢，数据稳定时间延长。
5.开机前请检查电源电压:交流220V±10%50Hz。
6.试验时请确认被测设备已断电，并与其它带电设备断开。
7.试验时机壳必需牢靠接地。
8.试验时不允许不相干的物品堆放在设备面板上和四周。
9.更换保险管和配件时，请使用与本仪器相同的型号。
安全措施1、使用本仪器前必需认真阅读本手册。
2、仪器的操应具备一般电气常识。
3、仪器使用避开雨淋、腐蚀气体、尘埃过浓、高温、阳光直射等场所。
4、仪表应避开猛烈振动。
5、测试完毕后肯定要等放电报警声停止后再关闭电源，拆除测试线。
6、测量无载调压变压器，肯定要等放电指示报警音停止后，切换档位。
7、在测试过程中，禁止移动测试夹和供电线路。
变压器绕组直流电阻测试仪20A变压器绕组直流电阻测试仪(20A)一、概述变压器绕组直流电阻测试仪是变压器在交接、大修和改变分接开关后，必不可少的试验项目。
在通常情况下，用传统的方法（电桥法和压降法）测量变压器绕组以及大功率电感设备的直流电阻是一项费时费工的工作。
为了改变这种状况，缩短测量时间以及减轻测试人员的工作负担，本公司开发了直流电阻快速测试仪（以下简称直阻仪）。
它采用全新电源技术，具有性能稳定，测量迅速、体积小巧、使用方便、测量精度高，数据重复性好等特点。
是测量变压器绕组以及大功率电感设备直流电阻的理想设备。
二、主要技术指标电源AC 220V±22V，50Hz±2 Hz 保险管5A 最大功耗300W 测试电流为10A时工作环境环境温度:0℃～40℃相对湿度:≤80% /体积200 mm×400 mm×280mm /重量6kg 带配件性能特点：1、体积小巧、重量轻。
2、全中文菜单操作，操作简单方便。
3、测量速度快，数据精确稳定。
4、具有自动放电和放电指示功能，减少误操作，保证设备及人员安全。
三、面板和背板介绍及说明面板如下图所示：直阻仪的面板布局如上图所示，包括打印机、液晶显示器、键盘、电源插座和电源开关以及接线端子、接地端子。
输出部分：输入输出接线端子如上图所示，共4只接线柱，其中外侧两只红色接线柱为电流输出，内侧两只接线柱为测量电压采样输入。
显示和键盘控制部分20 A1.0 0 0 0Ω复测退出存储打印上图为液晶显示器和键盘组件组成的显示控制部分，其中显示器为点阵式液晶显示屏，用于显示操作提示、测量结果、以及指示显示屏下部4个多功能按键的用途。
左侧的“复位”键可使仪器在出现死机或从菜单退出时直接返回到初始状态。
最右侧的小孔为显示器对比度调节孔，在显示器出现显示图形对比度过深或过浅，影响阅读效果时，可以用小型“一”字改锥进行适当调节。
打印部分本仪器提供的是16行微型面板式打印机，使用寿命长、打印速度快、更换打印纸和色带容易，无须其他维护和保养。
目录第一节产品概述 (2)第二节功能特点 (2)第三节技术参数 (2)第四节使用条件 (2)第五节面板介绍 (3)第六节操作说明 (3)第七节注意事项 (5)第八节售后服务 (5)一、产品概述变压器直流电阻测试仪是变压器在交接、大修和改变分接开关后必不可少的试验项目，也是故障后的重要检测项目；变压器直流电阻测试仪是变压器、互感器、发电机、电动机和线路等直流电阻的快速测试设备。
二、功能特点●输出电流大、测量范围宽、体积小、重量轻，操作简单；●测试速度快、测量精度高、复测性好、抗干扰能力强；●具有完善的保护电路和放电报警功能，减少误操作，可靠性强；●采用高速微控制器，自动完成稳流判断、数据采集和阻值显示；●采用192*64大屏幕液晶显示，室外显示清晰可见；●内置大容量非易失性存储器，可存储500组测量数据；●内置USB控制器支持U盘存储，可存储10000组测量数据；●内置高精度实时时钟功能：可进行日期及时间校准。
三、技术参数输出电流 10A 、5A 、1A 、100mA 、10mA 、1mA 测量范围 10A ： 500μΩ～2Ω5A ： 1m Ω～4Ω 1A ： 10m Ω～20Ω 100mA ：1Ω～200Ω 10mA ： 10Ω～2k Ω 1mA ： 100Ω～20k Ω分 辨 率 0.1μΩ测量精度 ±(0.2%读数+2字) 外形尺寸 320mm ×250mm ×180mm 仪器重量 5kg 四、使用条件环境温度 -10℃～50℃ 环境湿度 ≤85%RH 工作电源 AC220V ±10% 电源频率 50±1Hz 五、面板介绍确认选择复位RS-232USBI +I -U -AC 220VU +1234I O56789图5.11.I+、I-：电流输出接线柱。
2.U+、U-：电压输入接线柱。
3.接地柱：仪器安全接地专用。
4.电源开关：仪器的电源开关及保险。
